拖拉机轮毂连接紧固结构三维设计

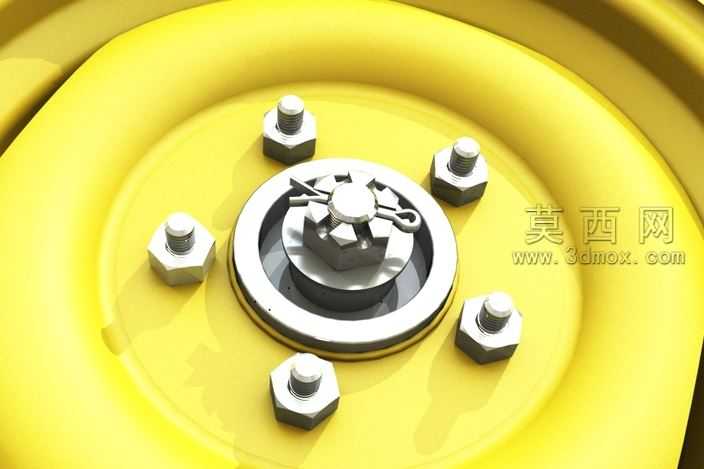

本作品为拖拉机轮毂与轮轴连接部位的紧固结构三维建模设计，整体围绕农用机械重载工况下的连接可靠性需求展开设计。建模阶段首先完成轮毂基体的曲面构建，采用黄色工程漆面材质模拟拖拉机原厂轮毂的涂装效果，通过调整材质的粗糙度、反光度参数还原漆面的哑光金属质感，轮毂中心的安装定位面做了高精度的同轴度约束，保证与轮轴装配的匹配精度。核心紧固结构采用六角头螺栓配合开槽六角螺母的经典防松方案，六颗螺栓沿安装法兰圆周均布，建模时严格还原了螺栓的六角头尺寸、螺纹段长度以及螺母的开槽结构，金属材质部分区分了镀锌钝化的银白质感与未做表面处理的加工面金属光泽，螺纹部分采用精确的螺旋扫描特征生成，还原真实螺纹的牙型结构。螺母顶部的开口销为防松核心部件，建模时还原了开口销的分叉弯折结构，准确模拟开口销穿过螺母开槽与轮轴端部销孔后的装配状态，直观展示该结构的机械防松原理，避免拖拉机在田间颠簸作业时螺母松动脱落。渲染阶段采用柔和的顶光配合侧方补光，清晰呈现各部件的装配层级关系：黄色轮毂作为基底，银色螺栓、螺母、垫片依次层叠，开口销的金属弯折细节清晰可见，垫片的受压形变细节也通过材质光影做了适度表现，整体装配关系完全符合农用拖拉机轮毂的实际装配工艺。设计过程中充分考虑了该部位的受力特性，圆周均布的螺栓可均匀传递轮轴的扭矩与车身载荷，开槽螺母配合开口销的防松结构无需额外的防松胶即可适应高强度振动工况，各部件的尺寸参数均参考主流农用拖拉机的轮毂连接标准设定，可直接用于机械结构教学、农机维修参考以及相关部件的二次开发设计，模型的装配约束完整，可直接导入各类三维软件进行干涉检查、运动仿真以及工程图导出。
