小型拖拉机车架底盘承载结构设计

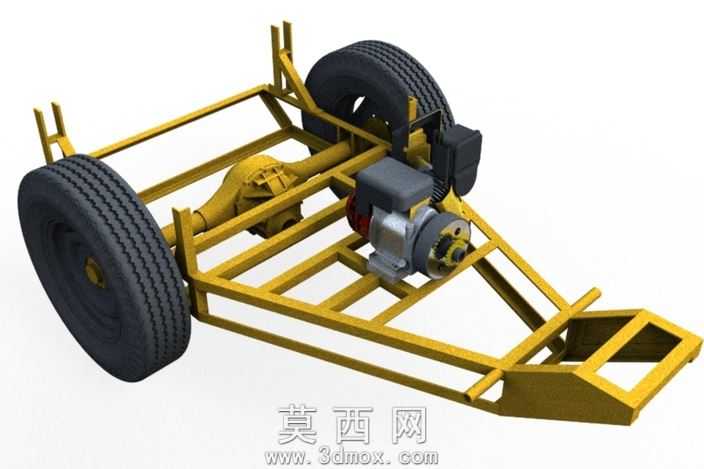

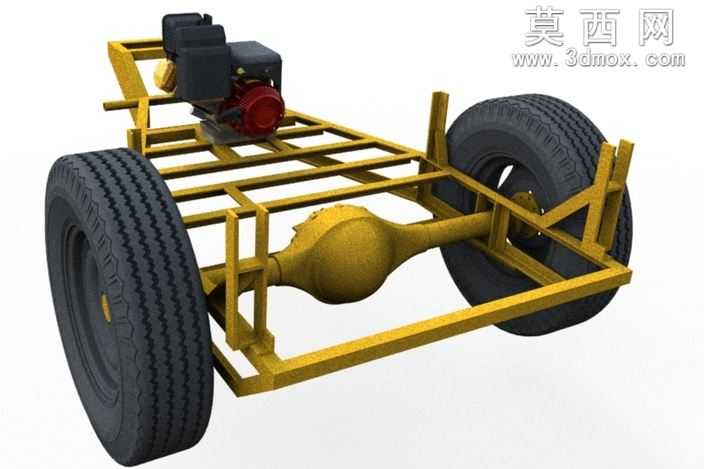

本模型为小型农用拖拉机车架底盘承载结构，采用三维参数化建模方式完成整体搭建，建模过程中严格遵循农用运输底盘的实际受力逻辑与装配关系，对每一处构件的尺寸、连接位置都做了精准还原。模型主体车架采用矩形钢管焊接框架结构设计，建模时通过草图绘制轮廓后拉伸生成基础梁体，再通过装配约束完成各段梁的拼接，还原了实车焊接车架的桁架式受力结构，框架上预留了动力单元、传动部件、行走轮组的全部安装位，可直观展示各部件的装配位置关系。行走部分还原了双后轮大尺寸农用轮胎的结构，轮胎表面的防滑胎纹通过纹理贴图结合凹凸材质实现，轮毂采用金属哑光材质，还原钢制轮毂的厚重质感；前轮转向连接位的结构也做了简化还原，清晰展示轮组与车架的连接方式。动力与传动部分，模型还原了发动机、变速箱、后桥传动包的布局位置，发动机外壳采用铸铁深灰材质，散热片结构通过阵列特征完成建模，传动桥体采用铸钢黄材质，还原农用机械后桥的典型外观特征，传动部件与车架的连接固定位都做了对应设计，可清晰展示动力从发动机传递到后轮的路径。车架前端设计有牵引连接架，采用框型结构，建模时做了圆角过渡处理避免应力集中的视觉表现，车架后部预留了载货托盘的安装支撑位，可适配不同的载货上装结构。渲染阶段采用工作室均匀布光，金属材质的反光度、粗糙度参数经过反复调整，既还原钢材的金属质感，又避免过度反光影响结构展示，轮胎的橡胶材质调整了合适的漫反射与粗糙度，还原橡胶轮胎的哑光质感。整体设计围绕小型农用拖拉机的低成本、高承载需求展开，车架的桁架结构在保证整体强度的同时尽可能降低自重，各部件的布局充分考虑了维护便利性，动力单元布置在车架中部位置，优化了整车的轴荷分配，提升行驶与作业时的稳定性，模型可用于农用底盘结构教学、改装方案参考以及相关零部件的设计验证。
