工业散料输送用链斗式垂直提升设备

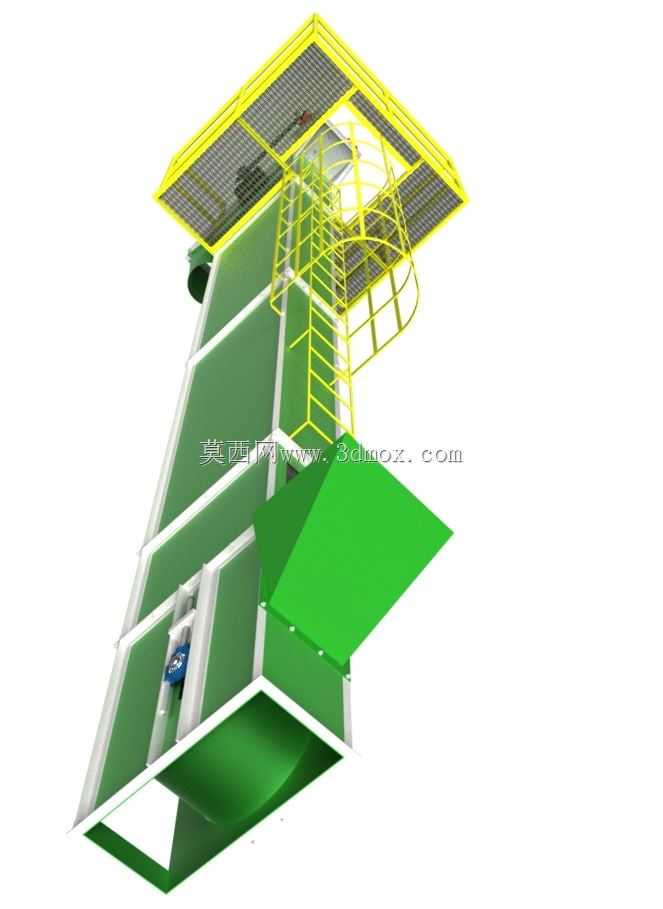

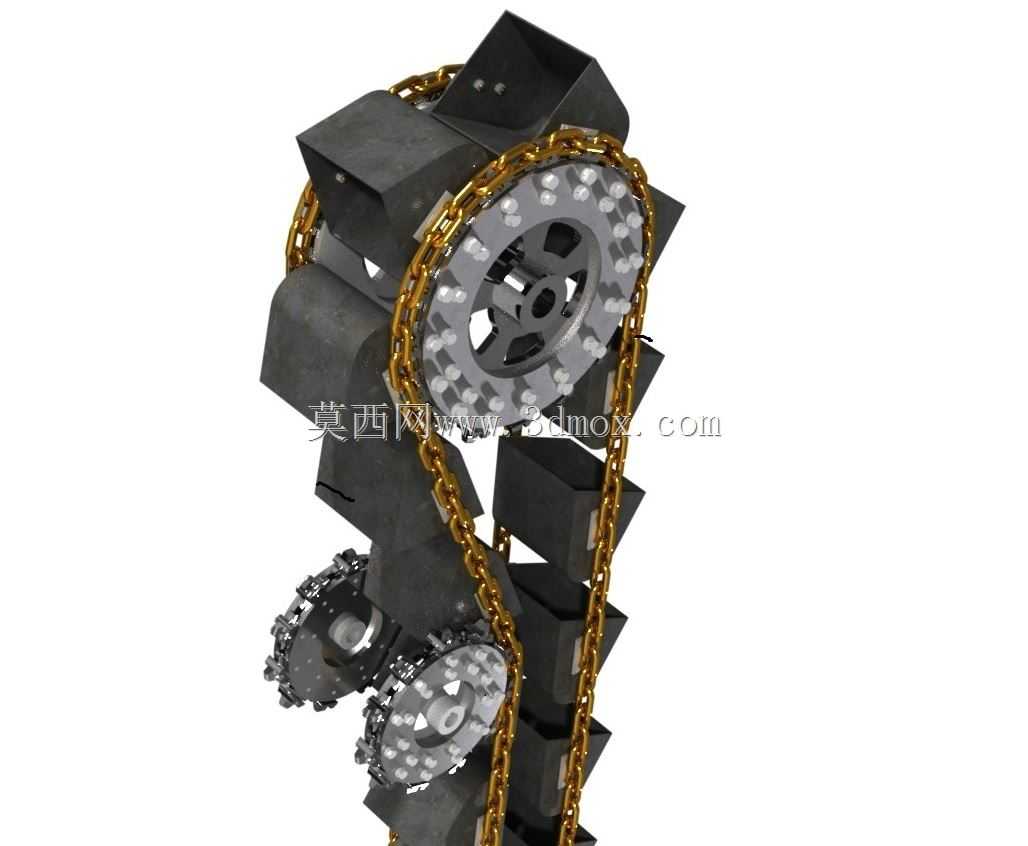

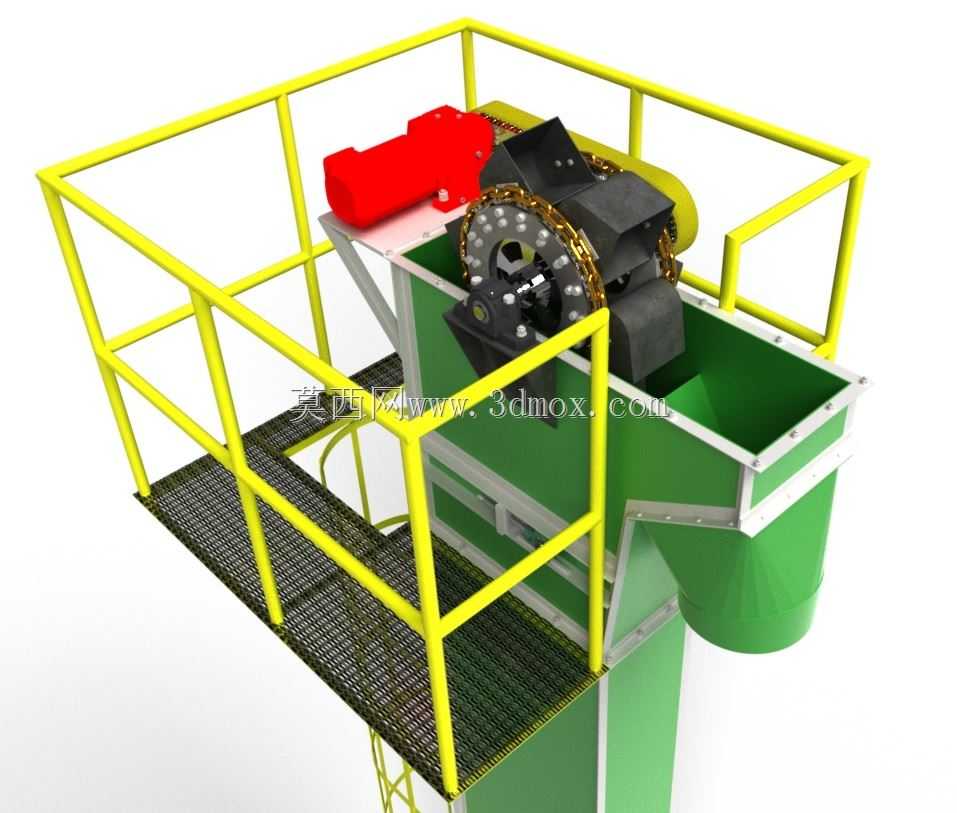

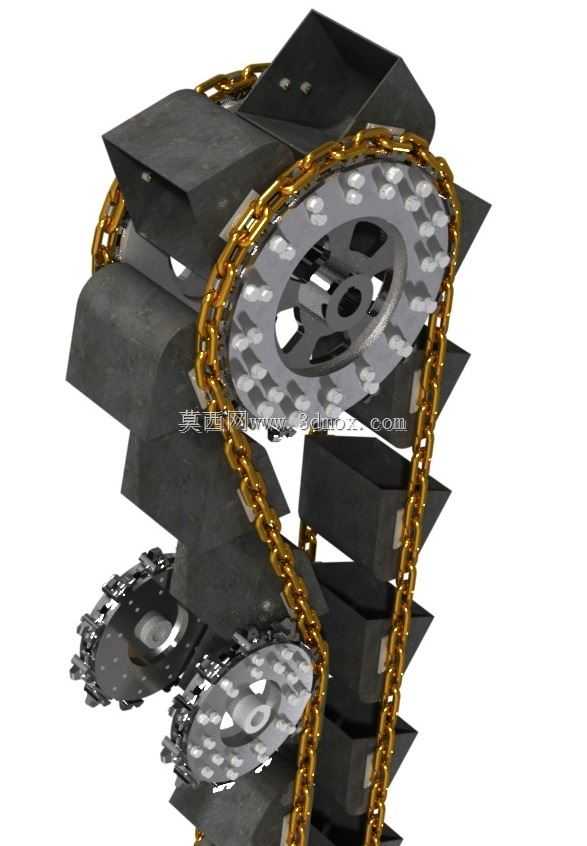

在粮食加工、建材生产、矿山选矿、化工原料转运等散状物料处理场景中，垂直方向的物料转运一直是产线布局里需要重点考量的环节，这类场景往往需要在有限的占地空间内完成散料从低位到高位的连续输送，同时还要兼顾输送过程的密封性、物料破损率控制以及重载工况下的运行稳定性，链斗提升设备正是适配这类需求的典型输送装置。这套链斗提升结构的设计，首先围绕重载连续运行的核心需求展开，顶部驱动段采用链条啮合链轮的传动形式，搭配重载驱动单元提供稳定的动力输出，驱动区域外围设置了拼装式的黄色安全防护护栏，护栏采用方管焊接框架搭配钢格板操作平台，既满足日常巡检、维护时的人员操作安全要求，也预留了驱动部件检修的操作空间，平台的网格踏板可以避免积料、积水，适配多粉尘、户外布置的工况环境。设备的承载料斗采用等节距固定在牵引链条上的布置形式，进料段设置在设备下部的侧向进料口，物料直接流入承接料斗后，随链条沿垂直机壳向上运行，到达顶部驱动轮位置后随链条翻转，将物料从顶部侧向出料口卸出，整个输送路径被封闭在立式机壳内部，能有效减少输送过程中的粉尘外溢，适配粉状、颗粒状、小块状的无磨琢性或半磨琢性散料输送，比如粮食颗粒、水泥生料、矿渣碎块、化工粉料等都能适配。从安装边界来看，设备整体为立式垂直布置结构，下部进料段预留了和上游进料设备对接的法兰接口，顶部出料口可以直接对接下游的料仓、输送溜槽或者其他加工设备的进料端，顶部操作平台的尺寸围绕驱动单元的检修空间设计，安装时需要保证设备整体的垂直度偏差控制在合理范围内，避免链条运行过程中出现偏磨、卡滞的问题。设计过程中针对牵引链条的张紧结构做了适配优化，下部尾轮段设置了可调节的张紧装置，能够补偿链条运行过程中产生的磨损伸长量，保证链轮和链条的啮合精度，减少运行过程中的冲击和异响；机壳段采用分段式的钣金拼接结构，既方便运输过程中的拆分，也能根据不同的提升高度需求灵活调整机壳段的拼接数量，适配不同产线的提升高度要求。料斗的形状设计兼顾了进料充盈率和卸料残留率的平衡，深斗型的结构可以在进料时承接更多物料，边缘的折边结构能提升料斗整体的结构强度，避免长期装载物料出现变形，料斗和链条的连接部位采用可拆卸的紧固件固定，后期出现料斗磨损时可以单独更换，降低维护成本。设备顶部的驱动单元采用卧式安装布置，和链轮轴通过联轴器直连，传动效率更高，同时驱动单元的安装底座设置了减震垫，减少运行过程中的振动传递到整机结构上，提升运行的平稳性。
