PVC管路系统配件装配结构三维设计

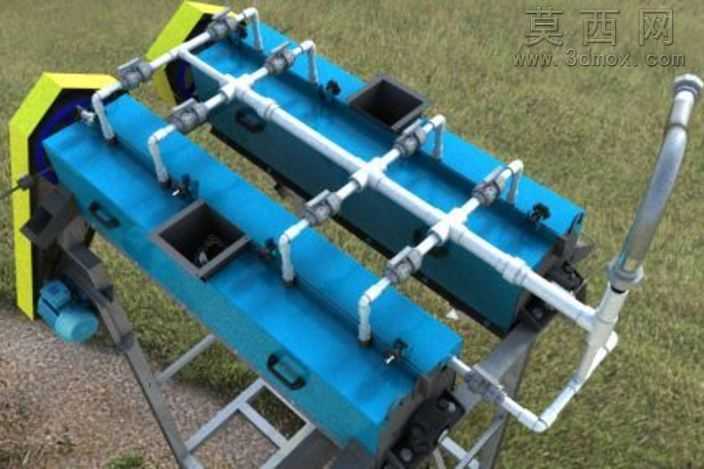

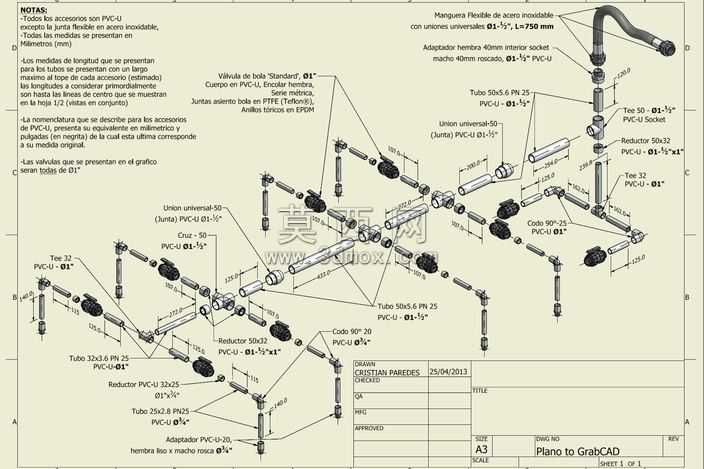

本套三维模型针对PVC流体输送管路系统进行全参数化建模设计，完整还原了管路从进水端到出水端的全部装配逻辑，建模过程严格遵循实际工业管路的安装规范与尺寸标准。建模阶段首先梳理整套管路的物料清单，将所有构件划分为硬管段、软管段、接头类、阀件类、转接件五大类，针对不同构件的结构特征选择适配的建模命令：对于等径PVC硬管，采用旋转凸台结合薄壁特征生成基础管体，再通过扫描切除生成端部的粘接承口结构，承口的锥度、深度尺寸完全匹配民用给排水PVC管的行业标准；对于90°弯头、三通、异径转接头这类异形管件，先绘制截面轮廓草图，通过多段路径扫描生成主体流道，再添加外部的加强筋、定位凸台结构，保证模型结构与实物一致。针对柔性橡胶软管部分，采用扫描特征生成管体后，添加两端的金属压合接头结构，接头表面的滚花纹理通过圆周阵列切除特征实现，还原软管与硬管转接处的密封装配结构。对于球阀类阀件，拆分出阀体、阀芯、阀杆、手柄、密封垫圈多个子零件，分别建模后按照实际装配关系添加同轴、重合配合，还原阀件的转动启闭逻辑。整套模型的装配过程完全模拟现场管路安装流程，从进水端的内丝适配器开始，依次连接球阀、短管段、弯头、三通分支，各分支管路根据走向搭配不同角度的弯头、异径接头，末端连接柔性软管完成出水端转接，所有零件的配合间隙、插入深度都按照实际安装公差设置，不存在干涉问题。材质渲染阶段，为PVC硬管、管件赋予哑光浅灰色塑料材质，添加轻微的表面磨砂质感；橡胶软管赋予深灰色高弹性橡胶材质，表现出软管的柔韧质感；金属接头、阀杆赋予抛光不锈钢材质，手柄部分赋予亮蓝色工程塑料材质，不同材质的区分让整套管路的结构层次清晰可见。设计过程中充分考虑了管路的流体走向合理性，通过多段弯头组合实现管路的空间转向，三通结构预留了支路扩展接口，异径接头实现不同管径管路的平滑过渡，整套模型可直接用于管路安装教学、给排水方案演示、配件物料统计等场景，所有零件参数可编辑，能够根据实际工程需求调整管径、长度、角度等参数，快速适配不同的管路布局方案。
