RockShox山地车后避震线圈结构设计

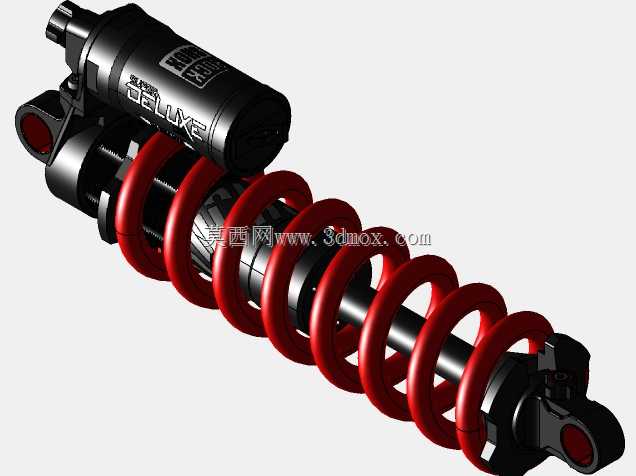

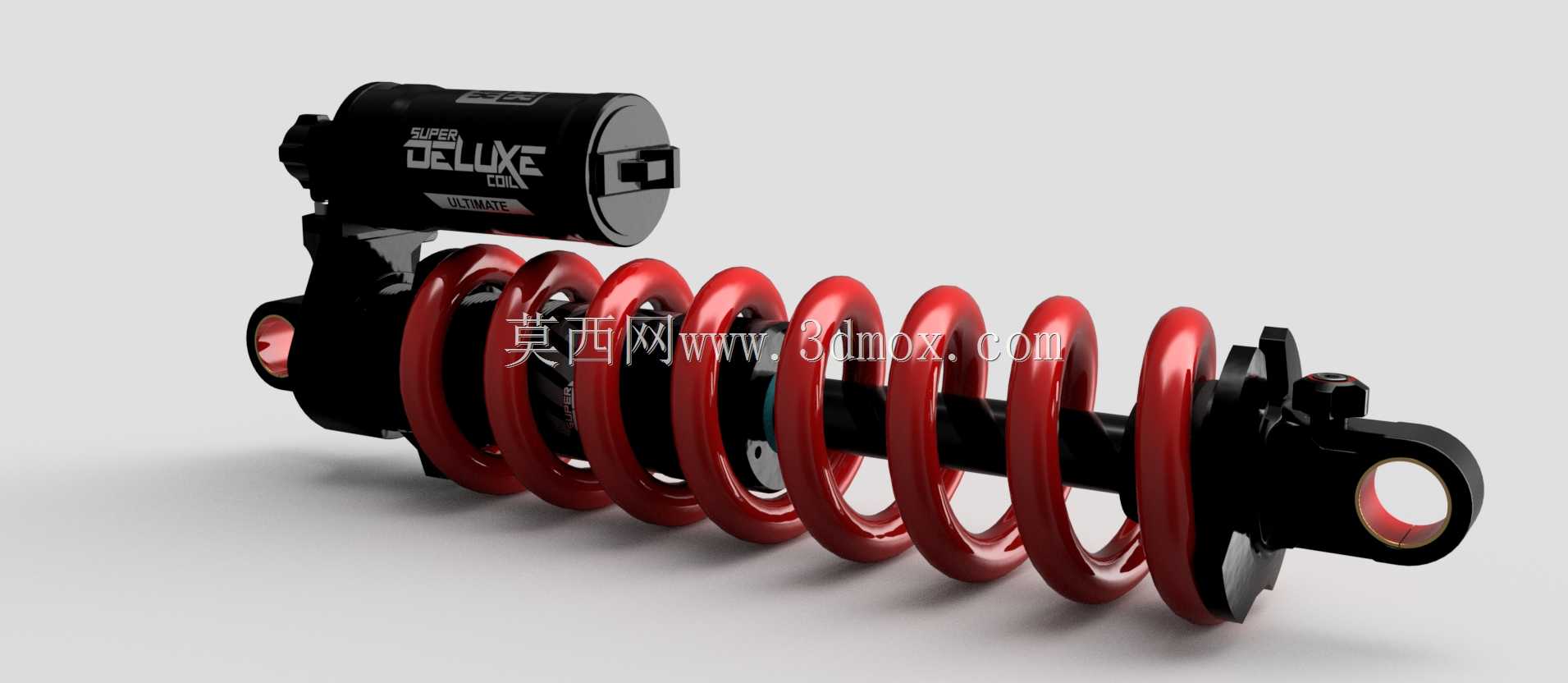

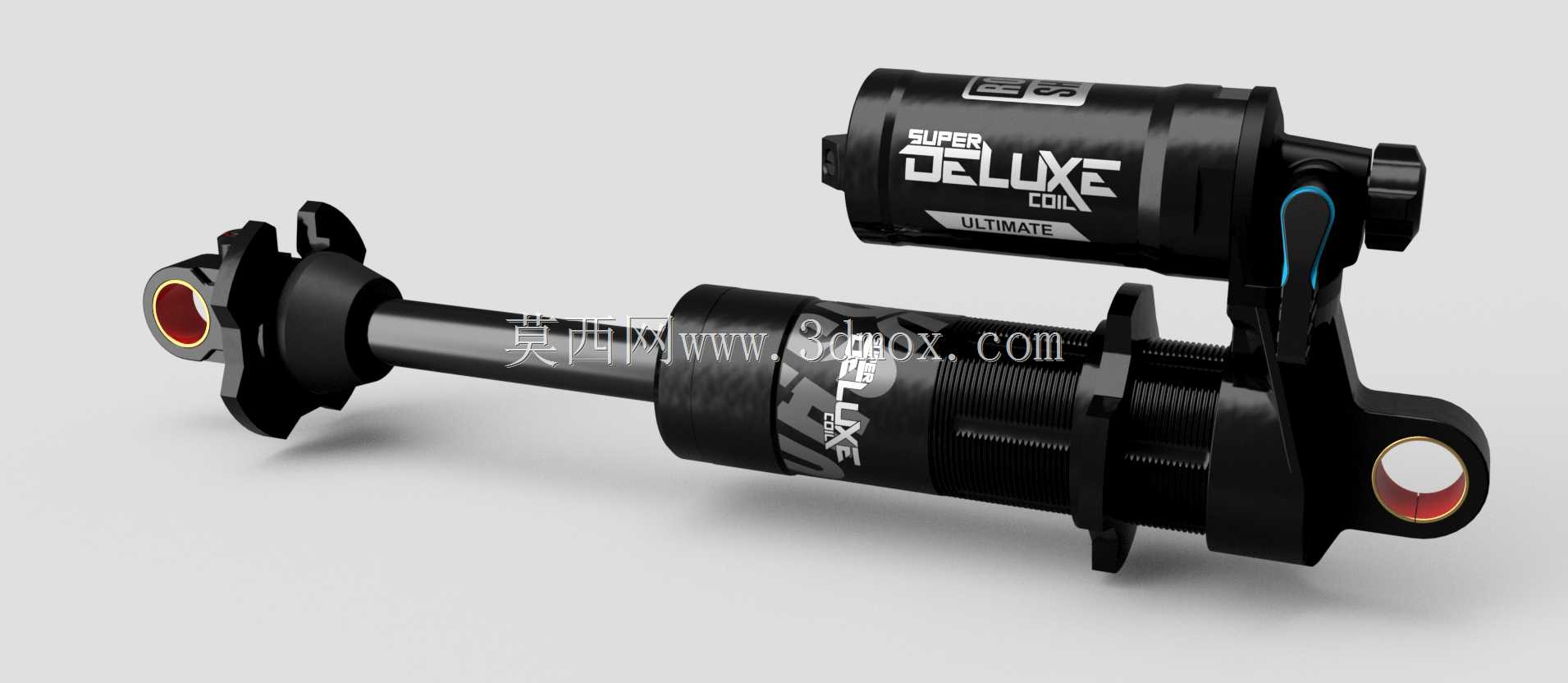

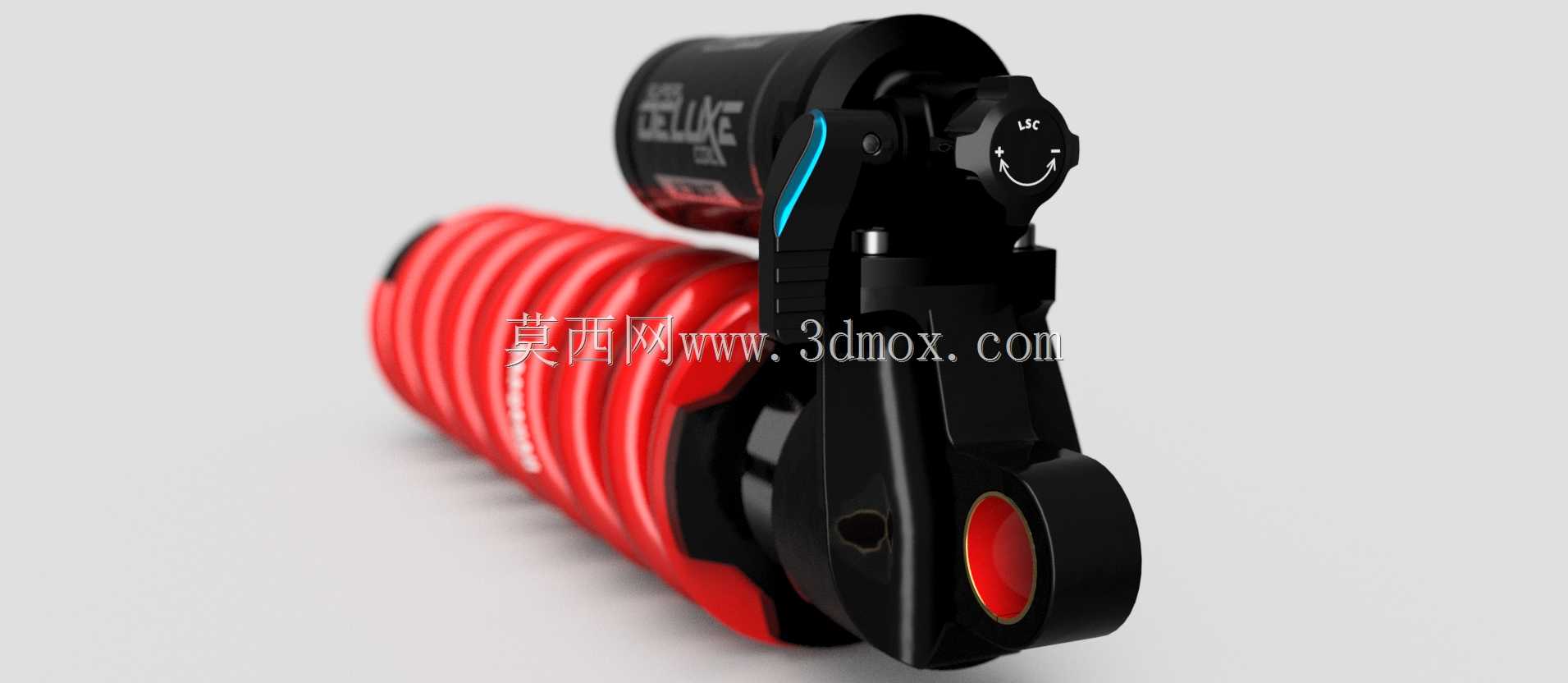

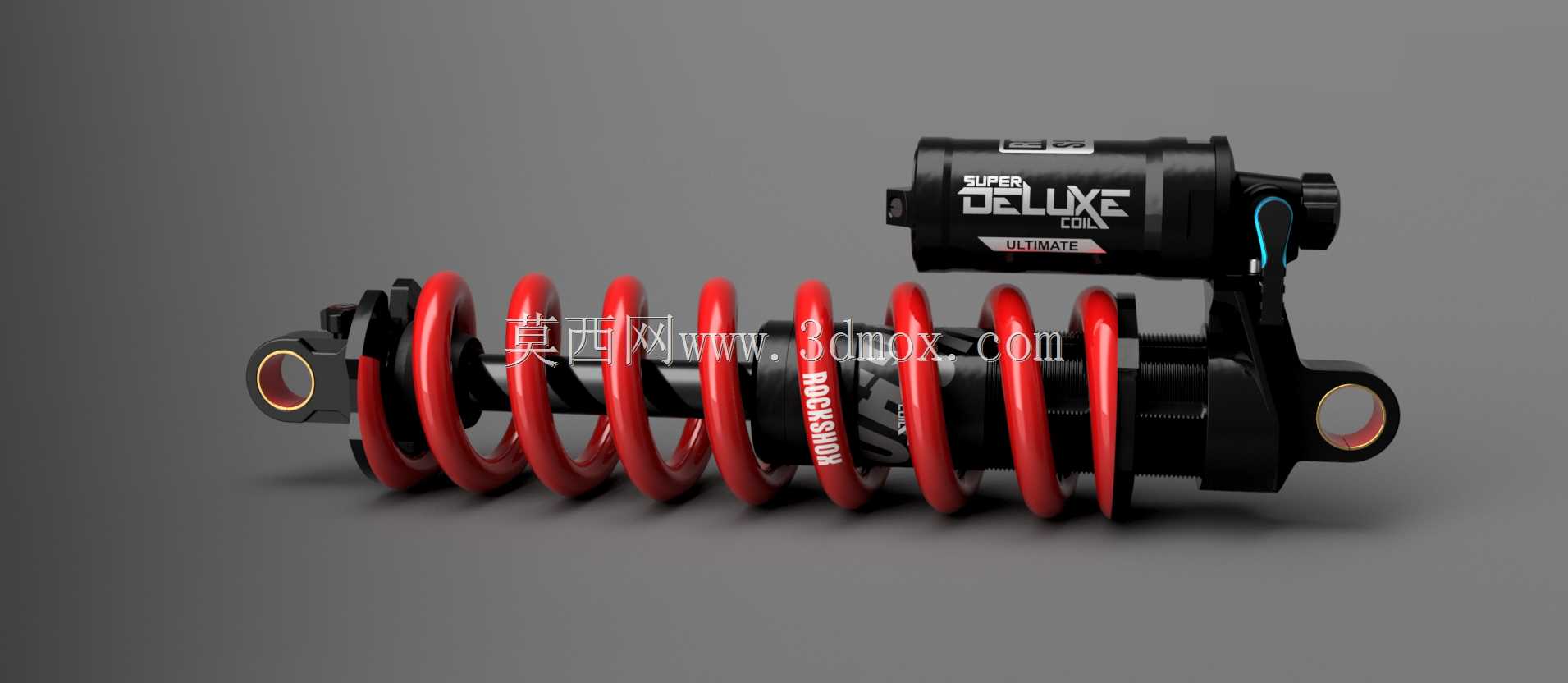

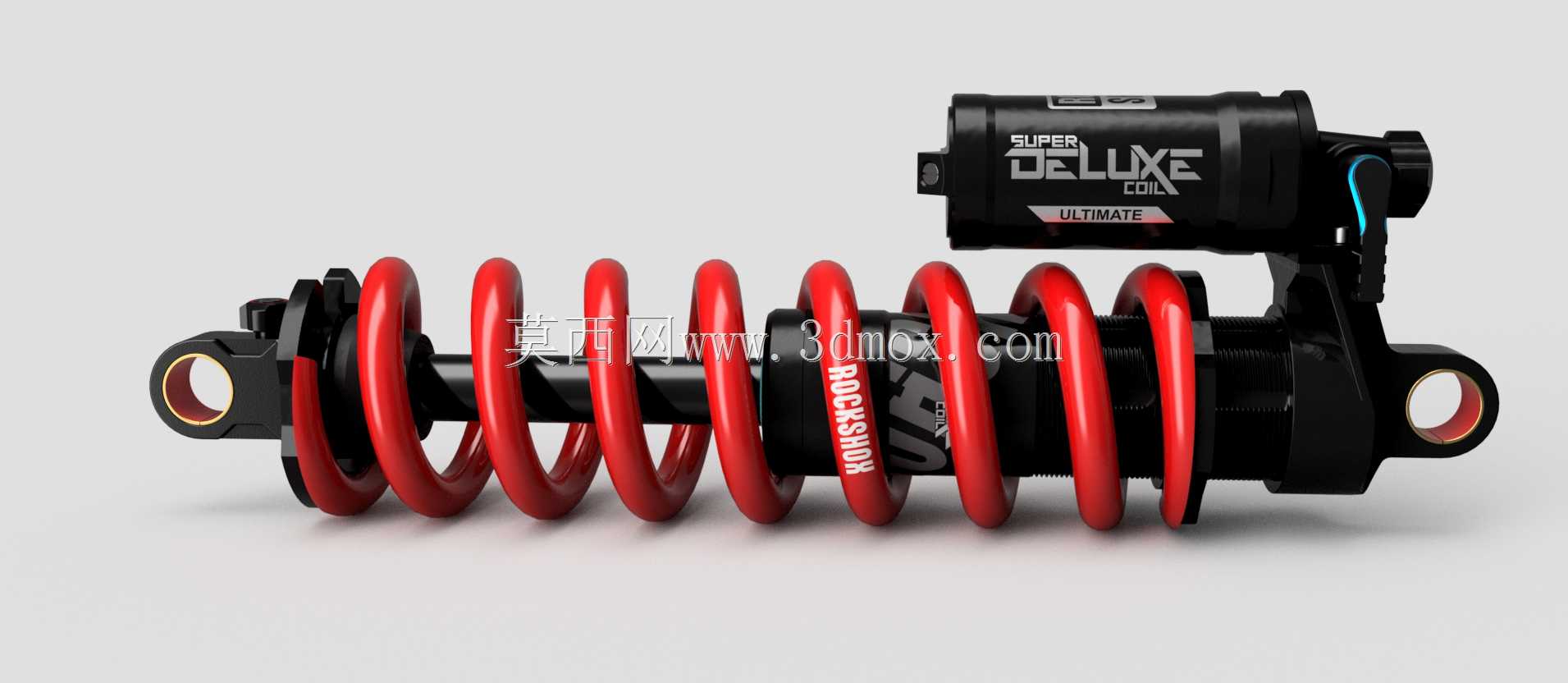

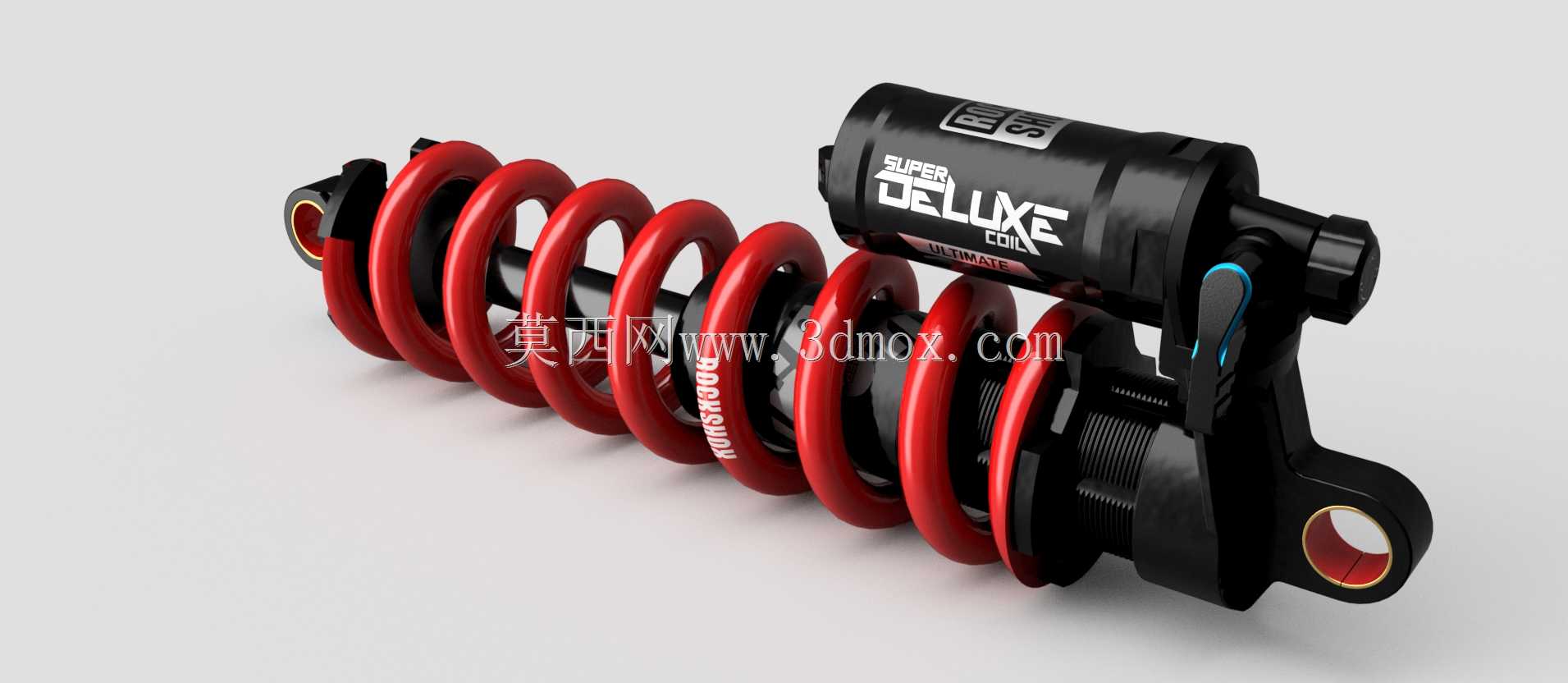

山地越野场景里，后避震器长期承受高频连续冲击，线圈弹簧与阻尼筒体的同轴度偏差，会直接导致侧向偏磨、密封件过早失效，甚至出现飞坡落地后弹簧卡滞的险情。这款后避震的线圈弹簧采用等距变径圈型设计，两端收口段的圈径比中间承载段小1.2mm，刚好能卡入上下弹簧座的定位凸台，不需要额外加装防松卡箍，就能避免大冲击行程下弹簧径向窜动。弹簧表面的红色喷塑层不是单纯装饰，厚度控制在0.15mm，既覆盖了弹簧钢冷卷后的表面微裂纹，又不会因为涂层过厚导致相邻弹簧圈在极限压缩时出现粘连，哪怕是沾满泥浆的雨林穿越路段，弹簧伸缩也不会被泥垢卡滞。阻尼筒体侧面的调节旋钮做了内凹式限位结构，旋钮边缘的防滑齿深度0.8mm，戴骑行手套也能精准拨动，低速压缩、高速回弹的调节档位有清晰的段落感，不会因为骑行中的震动导致档位自行偏移。筒体与两端安装吊耳的连接部位，采用了过盈配合加厌氧胶固持的工艺，吊耳内的衬套是自润滑DU材质，内孔公差控制在H7级别，和车架安装轴的配合间隙刚好0.02mm，既不会出现旷量异响，又能保证后避震随车架摆动时转动顺滑。气室端的密封沟槽做了双道倒角处理，O型圈安装时不会被沟槽锐边割伤，高压下的密封可靠性比普通直沟槽提升近40%。线圈弹簧的刚度经过匹配调校，弹簧预压调节环的螺纹采用细牙梯形螺纹，螺距1.5mm，旋转一圈的预压量变化极小，方便不同体重的骑手精准调校预压值，调节环外侧的锁紧螺钉采用内六角防松设计，颠簸路段也不会出现预压松脱的问题。两端吊耳的安装孔中心距公差控制在±0.1mm，安装到不同车架时不需要额外打磨调整位，适配性更强。阻尼油路的内部流道做了圆弧过渡处理，油液高速流动时不会产生紊流异响，阻尼力输出更线性，哪怕是连续的碎石路冲击，阻尼表现也不会出现忽软忽硬的波动。
