定制款轻量化燃油两轮机车结构设计

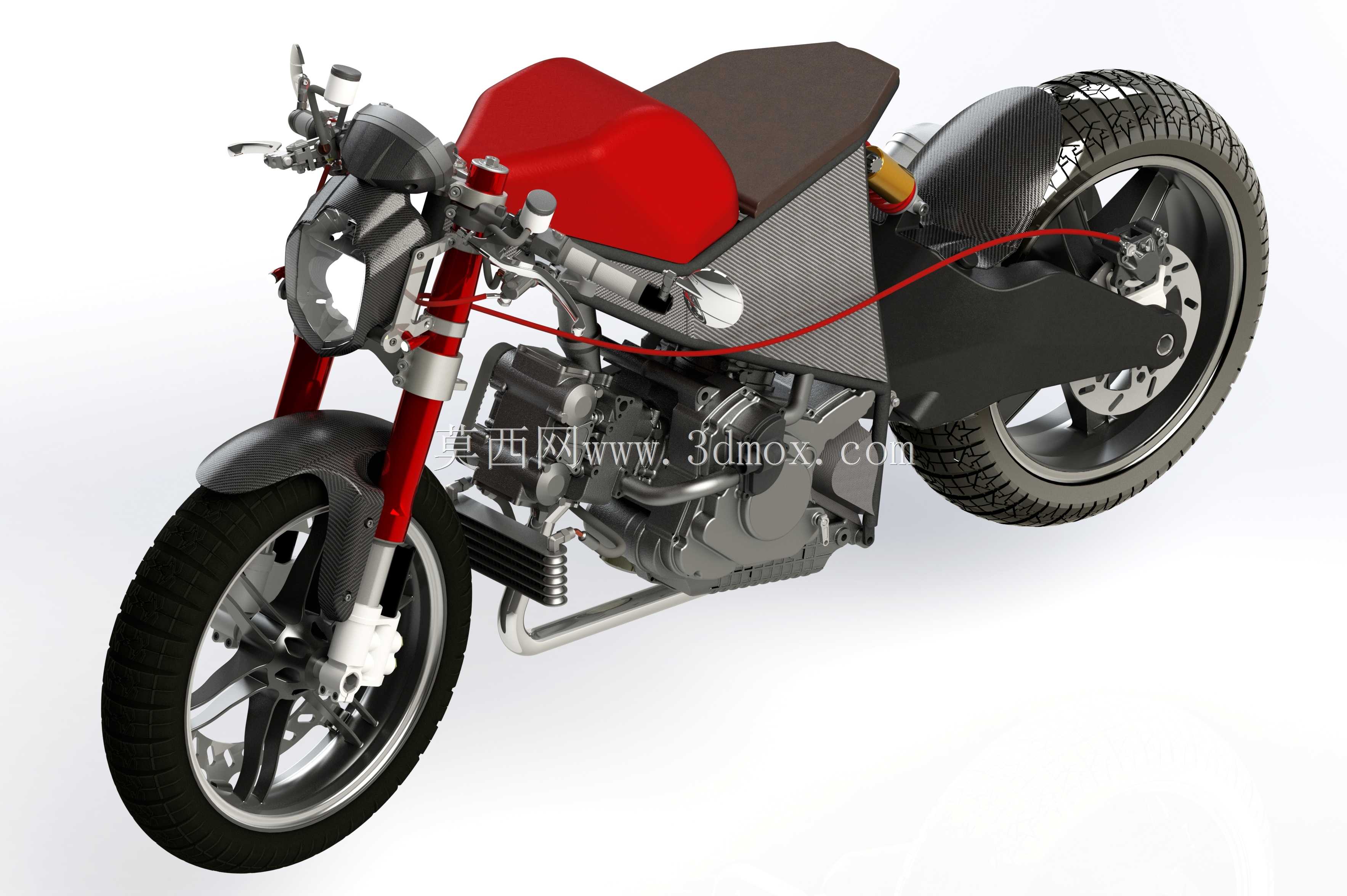

小排量定制机车的加工适配，最先要啃下的硬骨头是异型前叉与上联板的同轴度偏差问题。常规量产车的前叉套管多采用标准圆管配合统一倾角，这款定制车的红色前叉外管做了变径切削，靠近三角台的位置收窄了3mm壁厚，要是直接按常规工装装夹铣削，车削时的径向跳动会让上下轴承座的同轴度超差0.08mm以上，装车后转向卡滞不说，高速行驶时的前轮摆振会直接影响行驶稳定性。加工前得先做专用的软爪夹具，把前叉管的非加工面做仿形支撑，粗车后留0.2mm余量做一次时效去应力，再精车轴承配合位，才能把同轴度控制在0.02mm以内。

油箱与座椅下方的覆盖件用了碳纤维纹理的复合板材，别看着只是平面拼接，实际和车架主梁的贴合面做了1.2度的微拔模斜度，要是直接按数模切割板材，装配时边缘会和车架焊缝产生干涉，硬敲进去会让覆盖件产生内应力，低温环境下容易出现开裂。切割前得先把车架的焊接收缩余量算进去，主梁焊接后会有0.3mm左右的纵向变形，覆盖件的贴合边要提前预留0.5mm的修配余量，装配时配磨贴合面，既能保证缝隙均匀，也能避免行驶中覆盖件和车架摩擦产生异响。

发动机侧的散热鳍片做了不等距排布，靠近排气侧的鳍片间距比进气侧宽1.5mm，这不是随意的造型设计，是为了适配低速爬坡时的散热需求，加工鳍片的时候不能用常规的等距铣削路径，要按鳍片的实际间距调整走刀步距，不然铣刀在窄间距位置容易排屑不畅，把鳍片边缘打崩。后摇臂和后轮轴的配合位做了衬套过盈配合设计，过盈量控制在0.04mm，压装时不能直接敲入，得用专用的压套工具匀速压入，要是压装偏斜，后轮的径向跳动会超差，轮胎磨损会出现偏磨的情况。

前轮的单碟刹安装座和前叉的连接孔位做了位置度公差约束，四个安装孔的位置度不能超过0.03mm，要是孔位偏了，刹车盘会和卡钳产生偏磨，刹车时会出现抖动。布线的时候，红色的高压油管沿着车架侧面走，特意避开了发动机的高温排气区域，油管和车架的固定卡扣间距控制在120mm，要是间距太大，高速行驶时油管会产生晃动，和金属部件摩擦久了会出现破损漏油的隐患。轮毂的辐条做了镂空减重设计，镂空边缘做了R0.8的圆角过渡，加工后要做抛丸去应力处理，不然交变载荷下镂空位置容易产生应力集中，出现辐条断裂的风险。
