移动式液压起重吊机三维设计模型

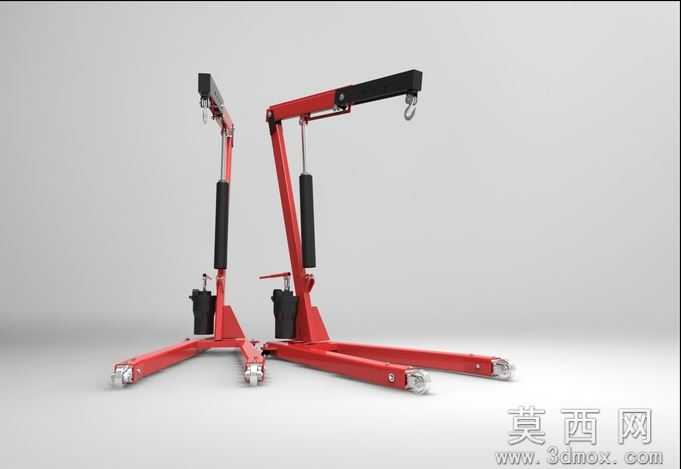

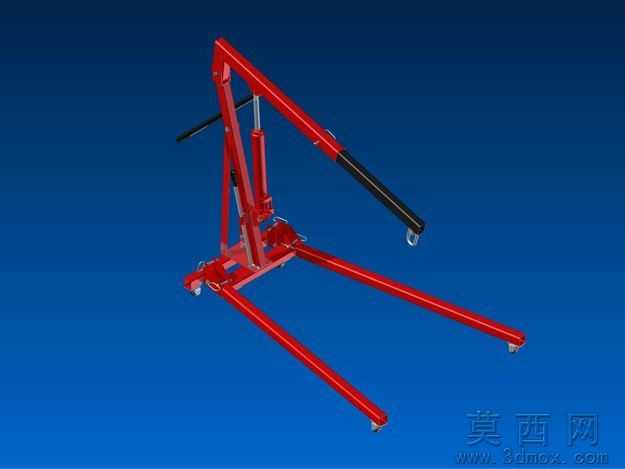

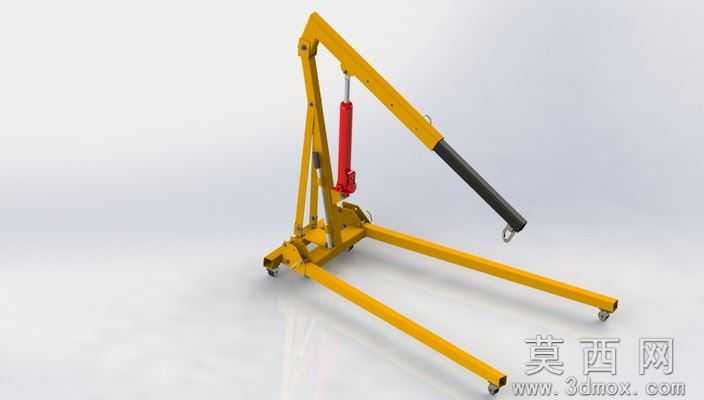

本模型为移动式手动液压起重吊机，建模阶段首先完成整体结构的方案拆解，将设备划分为行走底架、折叠式吊臂、手动液压驱动单元、吊钩组件、转向行走轮组五大核心模块，先绘制各部件的二维轮廓草图，通过拉伸、旋转、扫描、放样等基础特征命令完成单个零件的实体建模，再对销轴、液压油缸活塞杆、滚轮轴等关键受力零件添加倒角、圆角、退刀槽等工艺特征，还原真实机加工零件的细节结构，所有零件建模完成后按照实际装配关系添加同轴、重合、平行等装配约束，完成总装后验证各活动部件的运动干涉情况，确保吊臂折叠伸展、液压杆伸缩、滚轮转向等动作无结构冲突。参数设计阶段严格参照手动液压吊机的行业通用载荷标准，设定设备额定起重量为1吨，吊臂最大伸展长度1.6米，最低起升高度0.3米，最大起升高度2.2米，底架跨距1.2米，手动液压油缸行程600毫米，行走轮直径100毫米，所有尺寸参数均预留装配公差，符合小型起重设备的设计规范，同时将关键参数设置为可驱动的全局变量，方便后续根据不同载荷需求调整模型尺寸。渲染材质阶段对不同部件匹配对应真实材质，底架与吊臂结构件采用红色烤漆钢材材质，调整金属粗糙度与反光度还原工业漆面质感，液压油缸缸筒采用抛光镀铬金属材质，活塞杆添加镜面反射效果，操作手柄采用黑色防滑橡胶材质，吊钩采用高强度合金钢材质并做发蓝处理，行走轮采用黑色聚氨酯包胶材质，地面添加深蓝色哑光背景，通过三点布光方案突出设备的结构轮廓与金属质感，最终渲染效果清晰展示各部件的形态与装配关系。结构原理上该设备采用手动液压驱动原理，通过反复按压操作手柄驱动液压油缸内的柱塞往复运动，利用液压油的压力传递推动活塞杆伸出，带动铰接式吊臂绕底架转轴向上转动实现重物起升，打开卸油阀后可在重物重力作用下控制吊臂缓慢回落，底架采用前窄后宽的叉式结构，前方两个定向轮、后方两个万向带刹车轮，方便在车间、仓库等狭窄空间内移动与定位，吊臂设计为多档可调孔位，可根据起吊需求调整吊臂长度与起升角度，平衡起重量与作业半径。软件兼容方面，模型提供Autodesk Inventor与SolidWorks两种主流三维软件的原生源文件，同时导出通用STL格式文件，可兼容UG、Pro/E、CATIA等绝大多数三维设计软件，STL文件可直接导入切片软件用于3D打印验证，不同格式文件均保留完整的装配结构与零件特征，方便使用者根据需求进行编辑修改。研发教学应用层面，该模型可作为职业院校机械设计、起重运输机械课程的教学案例，帮助学生理解手动液压起重设备的结构组成与液压传动原理，也可作为小型起重设备研发设计的参考原型，用于车间工位吊具、汽修引擎吊机等产品的改型设计，同时也可用于液压传动、机械装配相关的实训教学演示，帮助学习者掌握三维建模、装配验证、运动仿真的完整设计流程。
