皮带斗式提升机SolidWorks三维模型

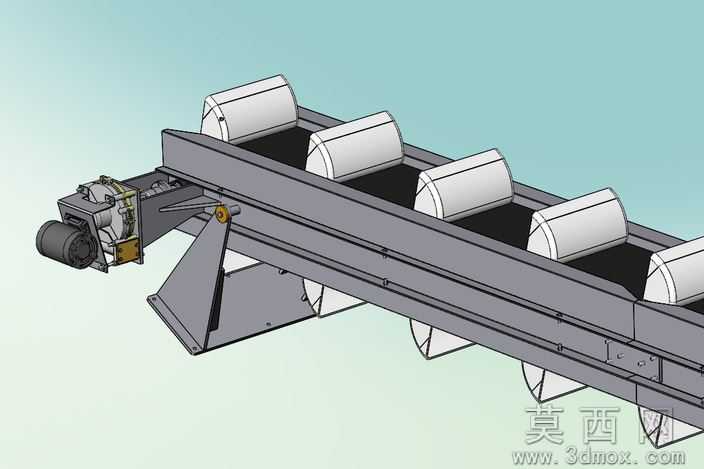

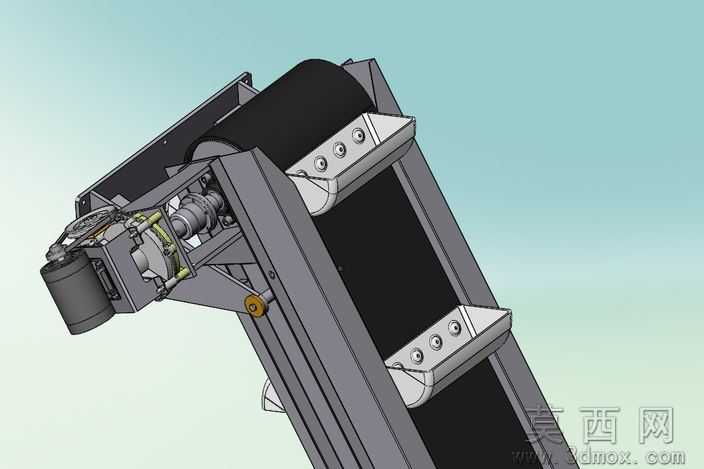

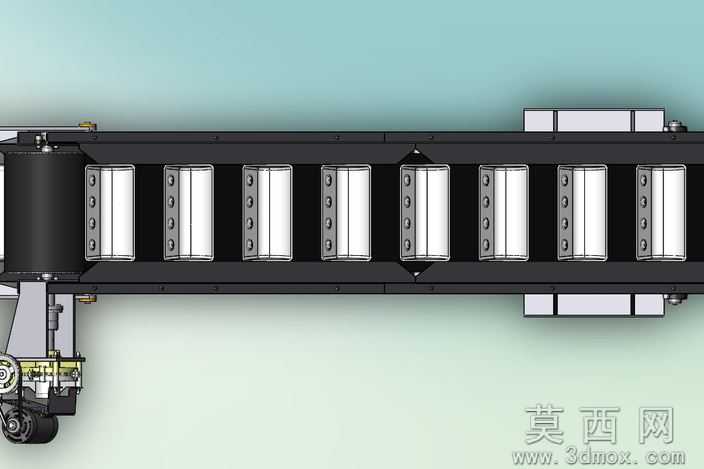

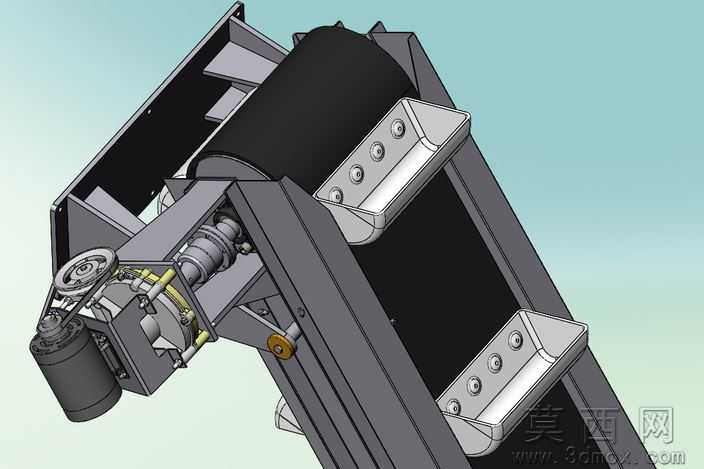

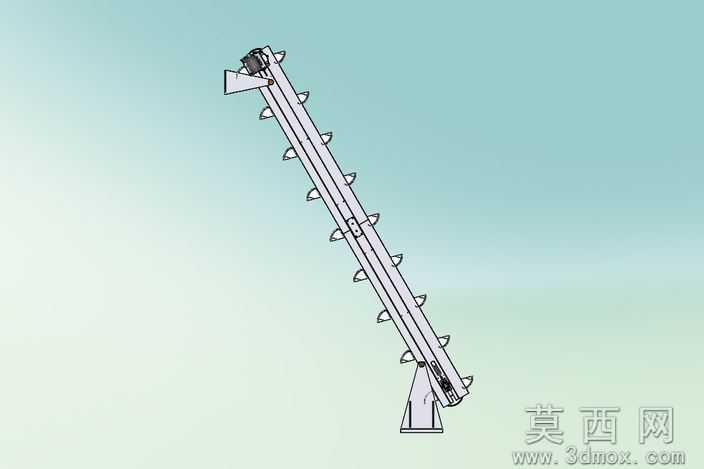

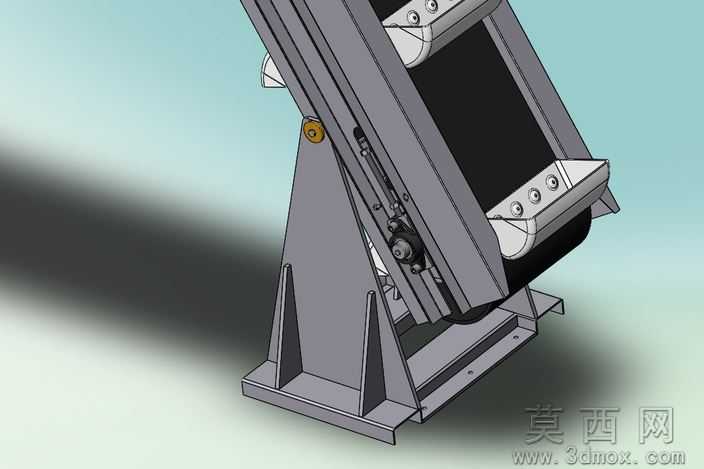

本模型为皮带斗式提升机三维设计成果，建模阶段以SolidWorks为核心工具，遵循自底向上的装配逻辑，先完成驱动辊筒、改向辊筒、料斗、机架、张紧机构、传动组件等单个零件的参数化绘制，对每个零件的尺寸进行精准约束，例如辊筒的直径、带宽适配参数、料斗的容积与安装孔位间距、机架型材的截面规格均按照通用斗式提升机的行业设计标准设定，再通过同轴、重合、平行等装配约束完成整体组装，过程中对运动部件预留合理的装配间隙，避免出现干涉问题，同时对皮带这类柔性部件采用软件自带的柔性件模拟功能，还原皮带环绕辊筒的真实形态。参数设计层面，模型匹配中小输送量的垂直提升工况，设定了适配的提升倾角、料斗间距、驱动功率匹配参数，张紧机构采用螺杆调节结构，可通过调整螺栓行程改变辊筒间距，实现皮带张紧度的调节，满足不同使用场景下的张力需求，料斗采用浅斗型设计，适配粉状、小颗粒状物料的舀取与卸料需求，避免物料粘附残留。渲染材质环节，对不同部件匹配对应真实材质，机架部分赋予哑光灰色钢材材质，还原型钢机架的金属质感与表面喷砂处理效果，皮带赋予黑色橡胶材质，添加细微的颗粒纹理模拟橡胶带的表面质感，驱动电机、轴承等标准件赋予银灰色金属材质，料斗部分赋予亮面金属板材材质，同时设置柔和的环境光源与浅蓝渐变背景，突出设备的结构细节，渲染效果清晰展示各部件的装配关系与外观特征。结构原理上，该设备属于皮带牵引式斗提结构，工作时驱动辊筒带动环形皮带运转，固定在皮带上的料斗随皮带移动，在下部进料段舀取物料后随皮带向上提升，到达顶部改向辊筒位置时，在离心力与重力的共同作用下将物料从出料口卸出，实现物料的垂直或大倾角输送，模型完整还原了驱动端的轴承座、密封组件、连接法兰，以及机架的支撑横梁、安装脚座等细节，可直观展示设备的运行逻辑。软件兼容方面，模型除原生SolidWorks格式外，还提供STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不同软件的用户均可打开编辑，不会出现特征丢失或无法打开的问题，方便不同设计环境下的二次修改与方案调整。研发教学应用层面，该模型可作为输送设备研发的基础参考模板，设计人员可在此基础上调整带宽、料斗规格、提升高度等参数，快速衍生出适配不同工况的定制化斗提方案，也可作为机械专业教学的演示案例，用于讲解连续输送设备的结构组成、工作原理、装配工艺，帮助学生理解机械设计中的参数匹配、装配约束、运动仿真相关知识，还可用于企业的设备方案展示，为客户提供直观的三维效果预览，缩短方案沟通周期。
