多段转弯布局曲线辊道输送设备

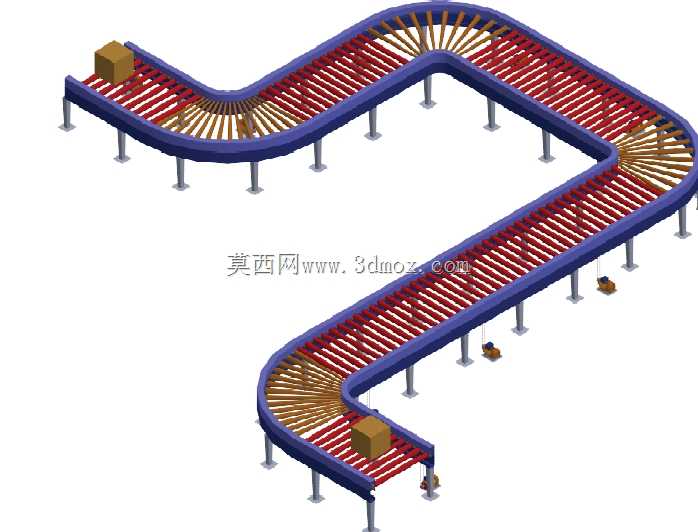

车间现场的转弯输送段常年存在卡料、辊筒偏磨、箱体跑偏的痛点，这款曲线辊道的结构设计刚好对准这些实际问题做了针对性调整。弯道段的辊筒采用锥形排布，每根辊子的锥度完全匹配转弯半径，箱体在弯道处不会因为内外侧线速度差出现侧边刮蹭护栏的情况，以往直辊做转弯段时，纸箱边角磨破、周转箱卡滞在弯道入口的问题能直接规避。支腿的排布避开了弯道的应力集中区，每段转弯的外侧支腿做了加高处理，抵消输送时物料离心力带来的线体侧倾，长期运行不会出现支架焊缝开裂的隐患。辊筒之间的间隙经过反复校核，哪怕是尺寸偏小的纸质包装盒，也不会卡在两根辊子的缝隙里，底部带凸起的周转箱通过时也不会出现颠簸跳料的情况。侧边的护栏高度刚好卡到常规周转箱的三分之二位置，既不会因为护栏过高挡住物料扫码识别的位置，也不会因为过低导致物料在离心力作用下甩出辊道。线体的分段法兰连接位做了止口定位，现场拼接时不用反复校准水平度，两段线体的辊面高度差能控制在0.2毫米以内，物料经过接缝处不会出现卡顿。驱动端的布局藏在直线段的下方，弯道段没有额外的传动部件，后期维护更换辊筒时不用拆解复杂的传动结构，单根辊子抽换就能完成维修，不用停线太长时间。不同转弯角度的段体可以自由拼接，不管是S型弯还是直角转弯，都能通过标准段组合出来，不用单独定制特殊段的结构，现场改造时的适配性很强。辊面的防滑处理没有采用全包胶的方案，只在辊子两端做了防滑圈，既保证了物料输送的摩擦力，又不会因为全胶面粘黏纸箱碎屑增加清理负担，日常打扫时直接用风管吹就能清理掉辊面的积灰。
