格兰富立式多级离心泵结构设计

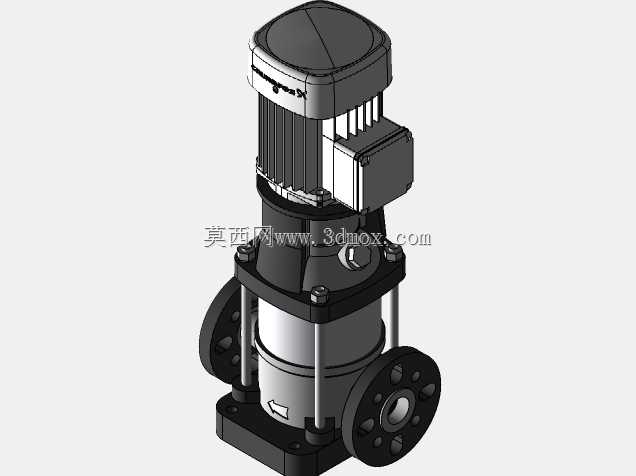

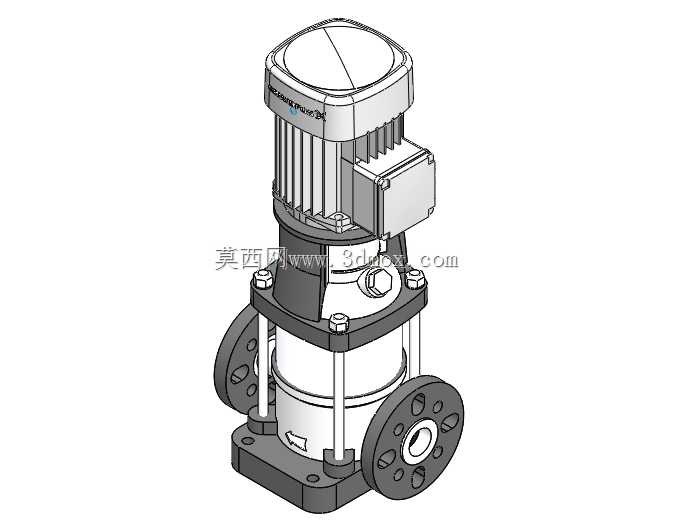

立式多级离心泵在现场安装时最常遇到的问题，是进出口法兰与现场管路对接时的同轴度偏差，偏差过大强行锁紧螺栓会导致泵体腔室受力变形，长期运行会出现机械密封偏磨泄漏、叶轮轴套异常磨损的故障。这款格兰富CRN系列泵的底座支撑结构做了针对性的加强，四个安装脚的定位孔预留了0.8mm的调整余量，安装时可以小幅偏移泵体位置适配管路，不用强行掰动管道对接，能避免额外的装配应力传导到泵轴组件上。进出口法兰的密封面做了3.2μm的粗糙度处理，比普通清水泵的密封面精度高一级，搭配丁腈橡胶垫片时，即使管路存在0.2mm以内的端面跳动，也能保证16bar工作压力下无渗漏。电机与泵体的连接支架采用了一体铸造成型的结构，没有拼接焊缝，避免了焊接支架长期受电机振动影响出现焊缝开裂的隐患，支架上的轴承位同轴度公差控制在0.02mm以内，能保证电机轴与泵轴的对中精度，减少联轴器的磨损量。叶轮部分采用了闭式结构，流道做了光滑打磨处理，相比开式叶轮效率提升8%左右，每级叶轮之间的导叶采用了卡扣式定位，不用额外的螺栓固定，装配时直接叠装即可，能减少零件数量，降低装配出错的概率。泵轴采用了不锈钢材质，表面做了硬化处理，硬度达到HRC45以上，和轴套配合的位置粗糙度达到0.8μm，能减少轴封的磨损，延长机械密封的使用寿命。顶部的电机接线盒做了可旋转设计，四个方向都能调整出线位置，现场布线时不用额外加装弯头，能节省安装空间，接线盒的防护等级达到IP55，即使在潮湿的泵房环境里也能避免水汽进入造成接线端子短路。泵体的拉杆螺栓采用了对角预紧的设计思路，装配时按照对角顺序分三次拧紧，能保证泵体各段之间的密封面受力均匀，不会出现局部压合过紧导致的腔室变形，也不会因为压合不足出现高压水泄漏的问题。底部的放水螺塞位置做了下沉设计，不会突出底座平面，安装时不会和基础槽钢干涉，冬季停机检修时可以直接拧开螺塞排净泵内积水，避免冻裂泵体。
