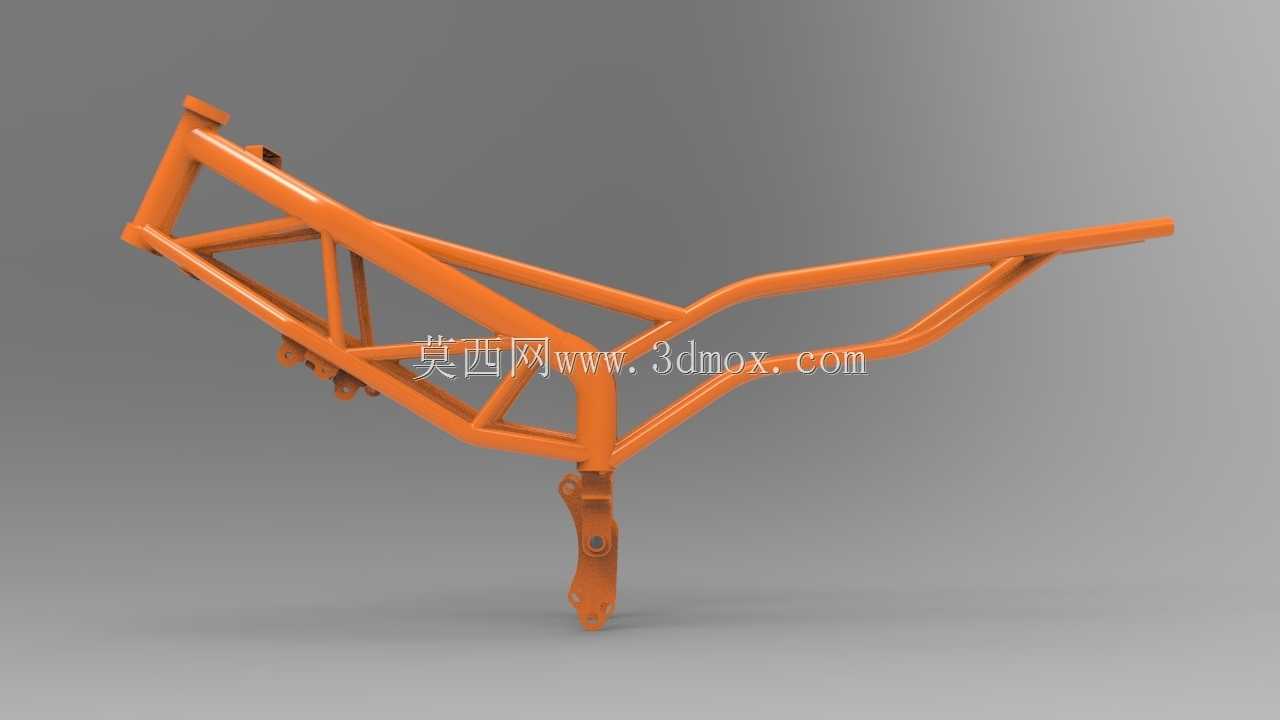

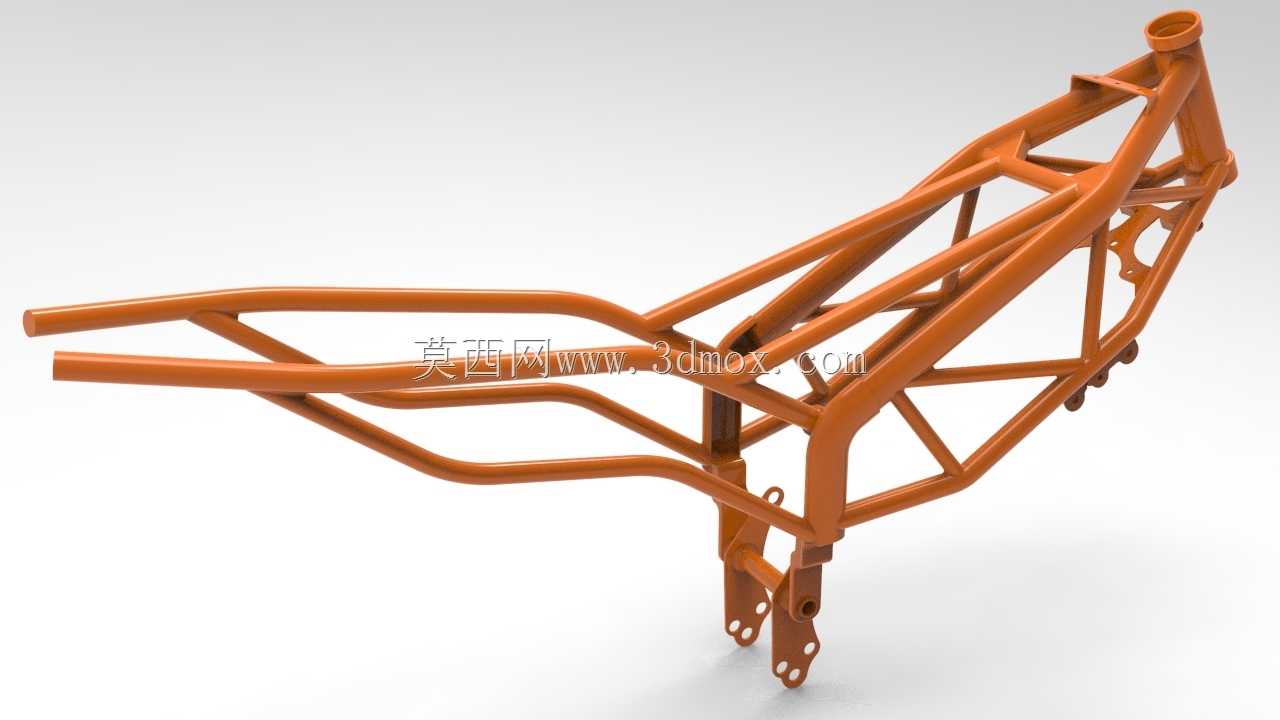

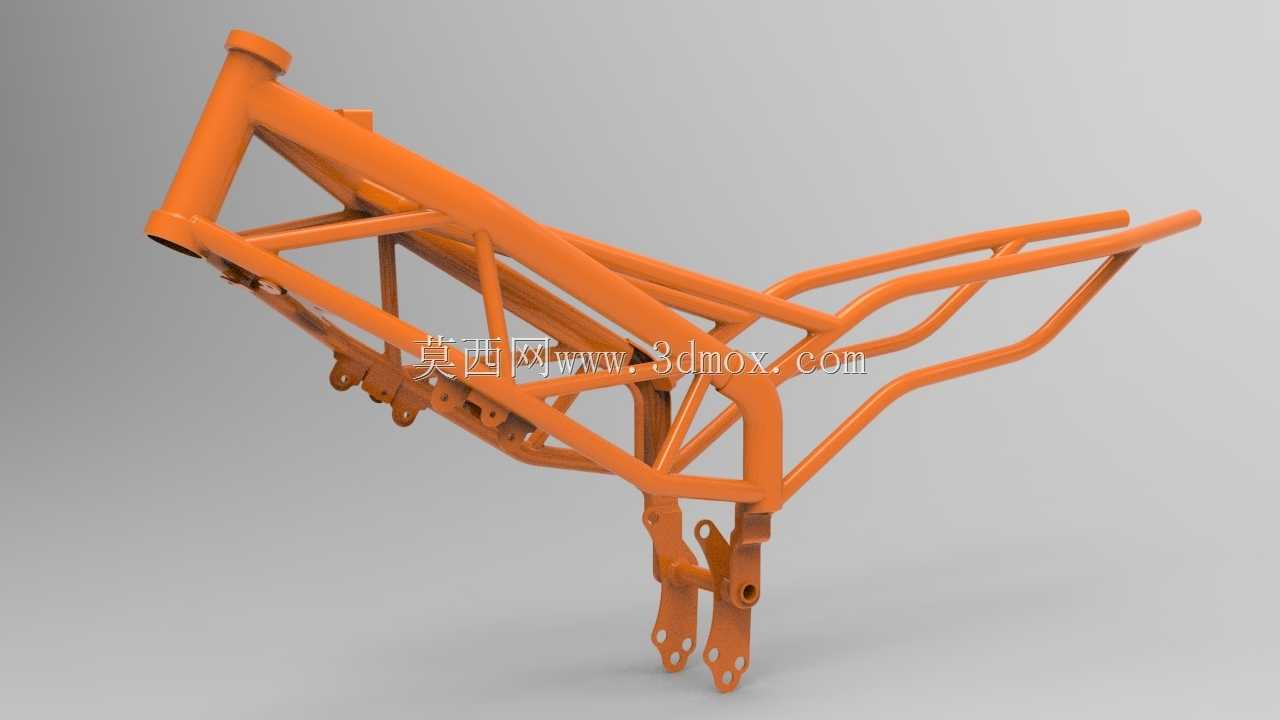

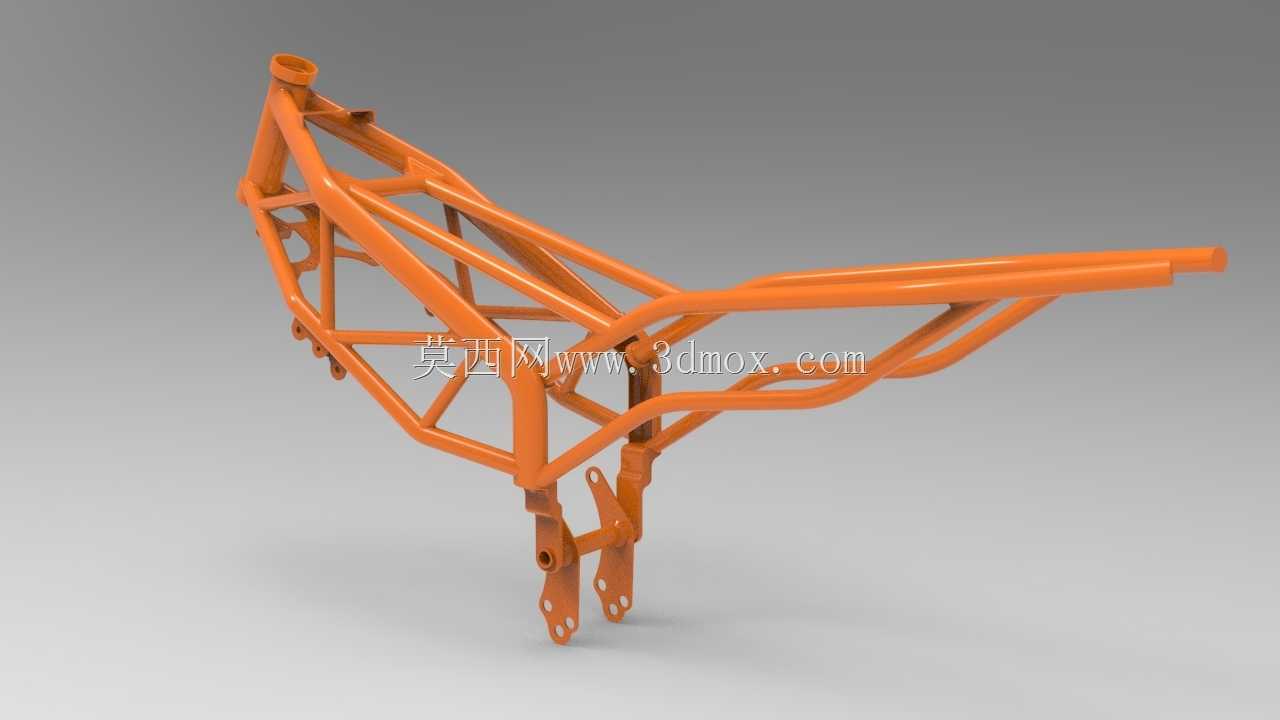

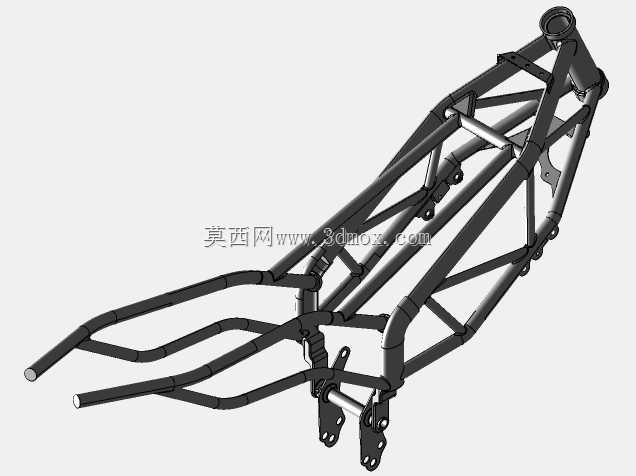

KTM Duke 390摩托车管式车架底盘结构

小排量街车的管式车架长期存在一个容易被忽略的加工矛盾：追求轻量化的薄壁弯管在焊接后极易出现应力集中，尤其是车头立管与主纵梁衔接的位置，日常过坑、急刹的交变载荷很容易在焊根处萌生裂纹，很多市售改装车架甚至原厂批次都出现过立管开焊的故障。这套KTM Duke 390的车架底盘在结构设计上针对性做了优化，主承载区的管材弯折弧度没有追求极致的视觉锐利度，而是预留了足够的弯曲半径，既减少了弯管加工时管壁内侧的褶皱减薄，也让焊道的排布有了更充裕的操作空间，焊工不需要在狭小夹角里勉强堆焊，焊趾处的应力集中系数能降低近四成。后副车架的双管平行排布没有采用等直径设计，靠近座椅安装点的位置管径略收，在保证载人载物承载强度的前提下，能过滤掉一部分后轮传递上来的细碎振动，不会把路面颠簸直接传导到骑手脚部。发动机悬挂吊耳的位置做了外翻的折边加强，没有直接把吊耳片焊在主管外壁，而是通过短管段过渡衔接，避免了吊耳受发动机拉扯时直接撕裂主管壁，日常拆装发动机时也不会因为敲击、撬动损伤主车架结构。车头立管的上下端都加了环形加强筋，和主管的衔接处采用了斜切相贯的坡口设计，焊接时熔深能完全渗透到管材内壁，不会出现表面焊透内部虚接的隐患。脚蹬安装座的位置预留了两毫米的公差补偿余量，就算焊接后出现轻微的形变，也能通过安装座的微调孔位对齐，不会出现脚蹬两侧高低差过大的问题。整车的管架桁架走向完全顺着载荷传递路径排布，过弯时侧向力会从后摇臂支点顺着斜向支管分散到整根主纵梁，不会在某一个节点形成应力峰值，就算是激烈驾驶时的极限侧倾，车架的形变量也能控制在轮胎抓地力允许的范围内，不会因为车架过度形变影响操控指向性。
