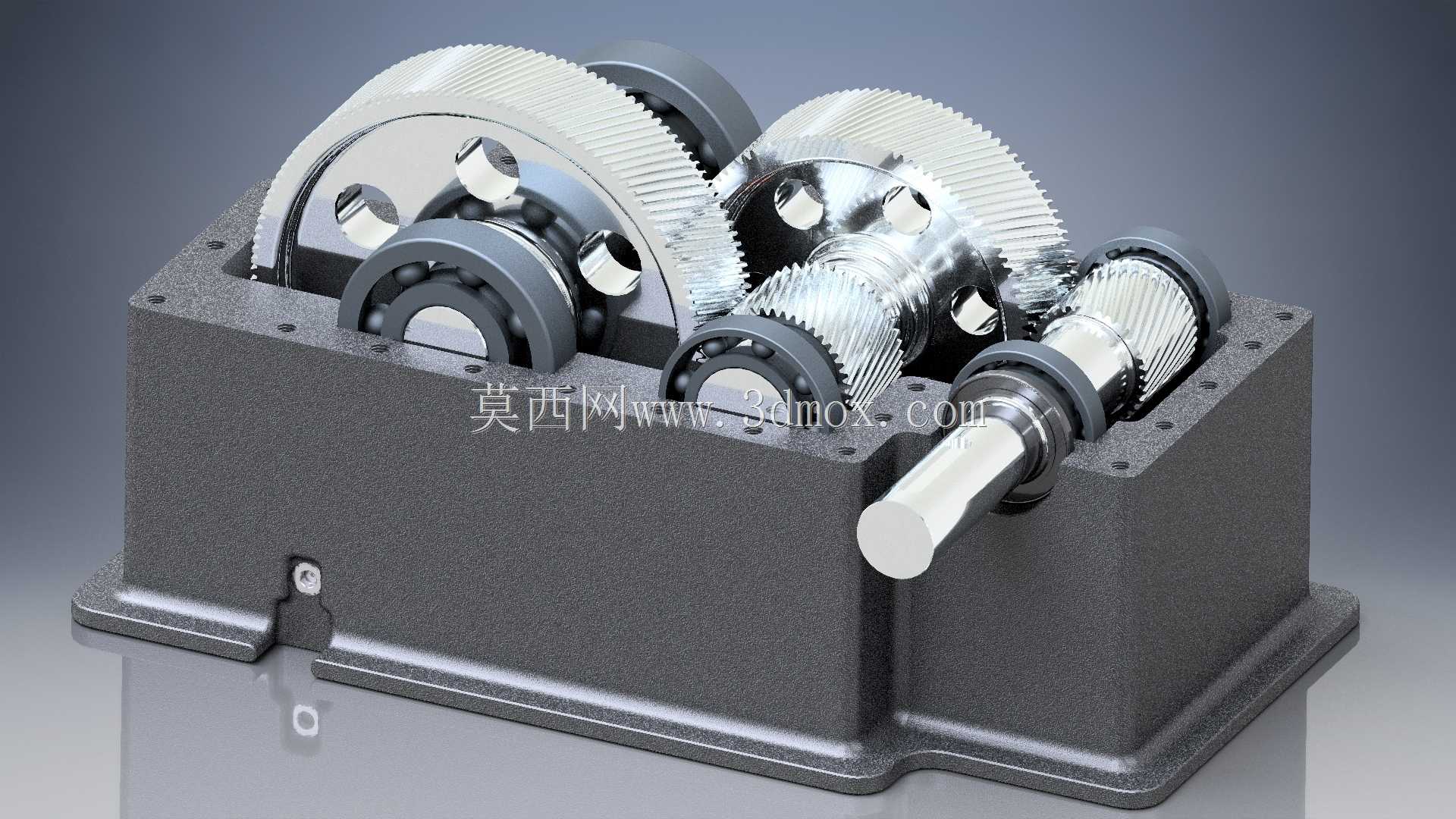

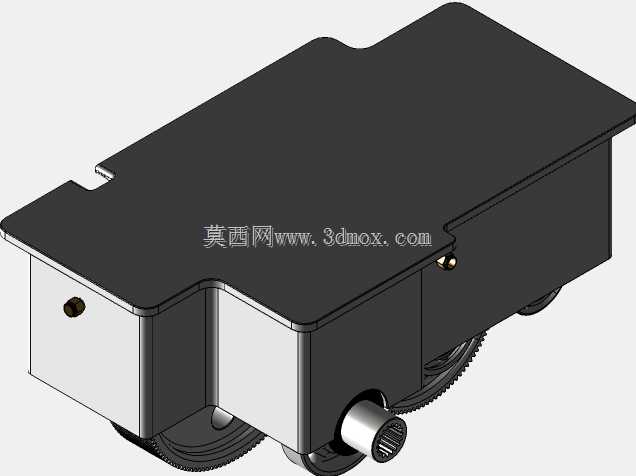

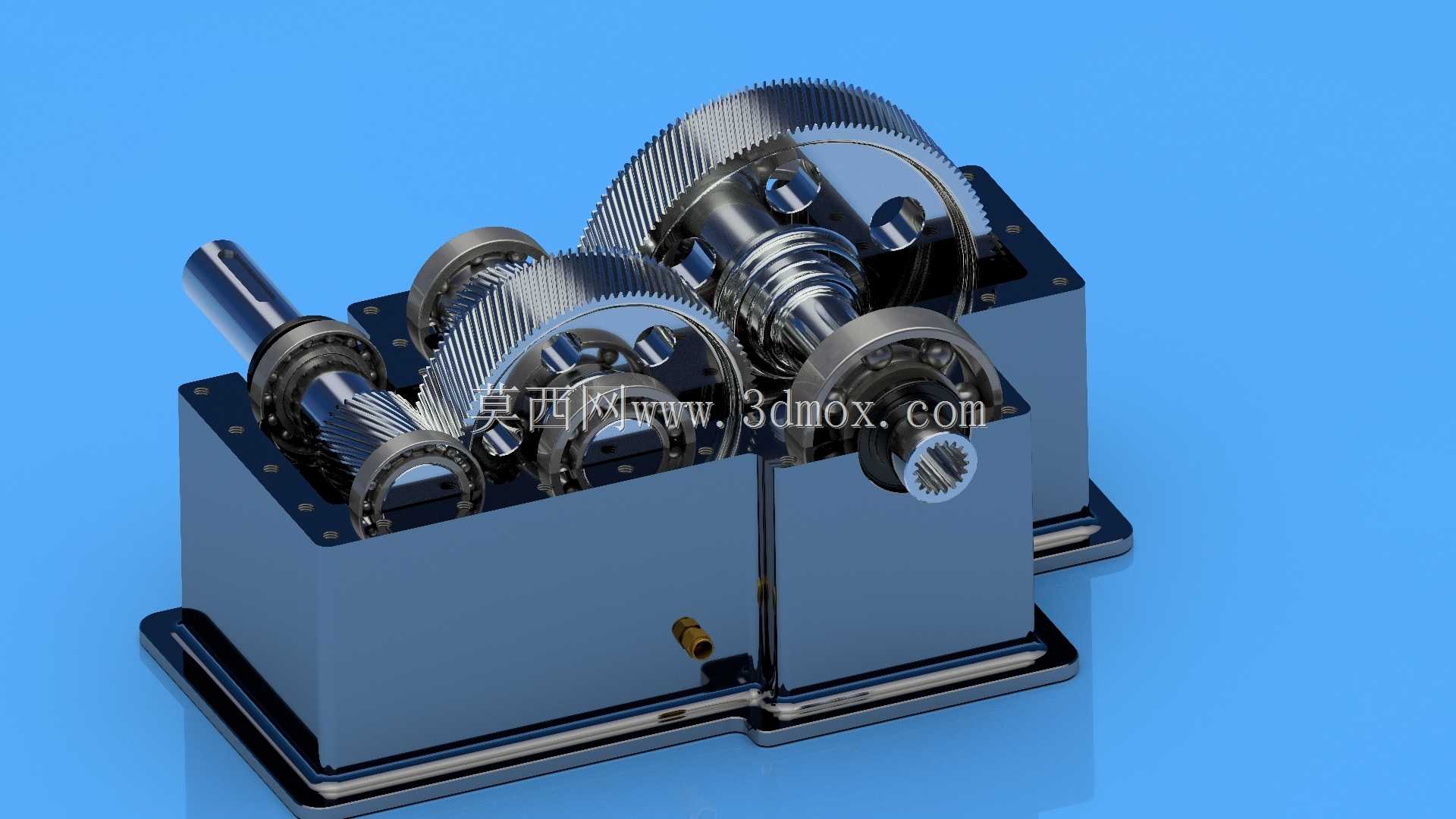

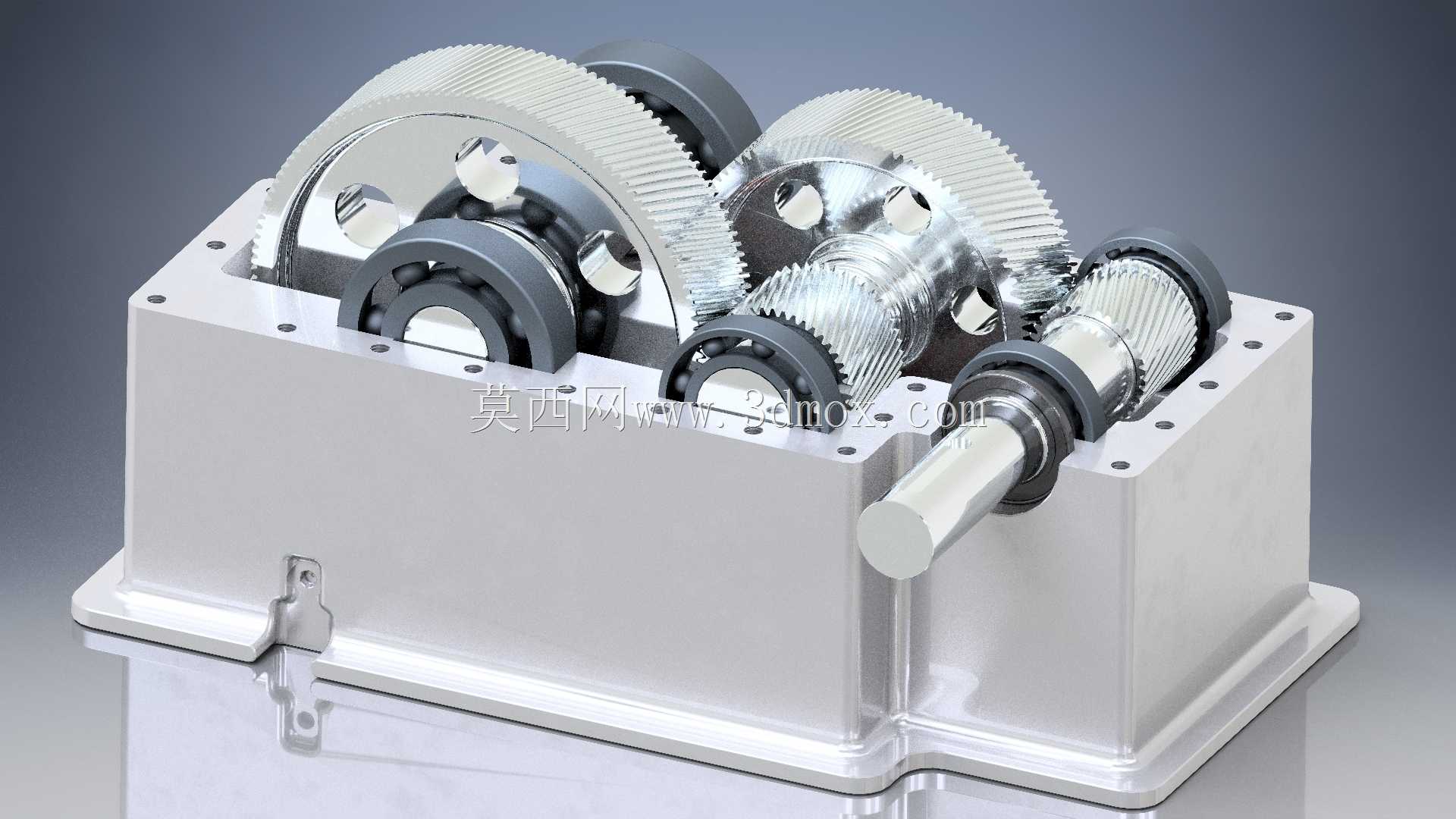

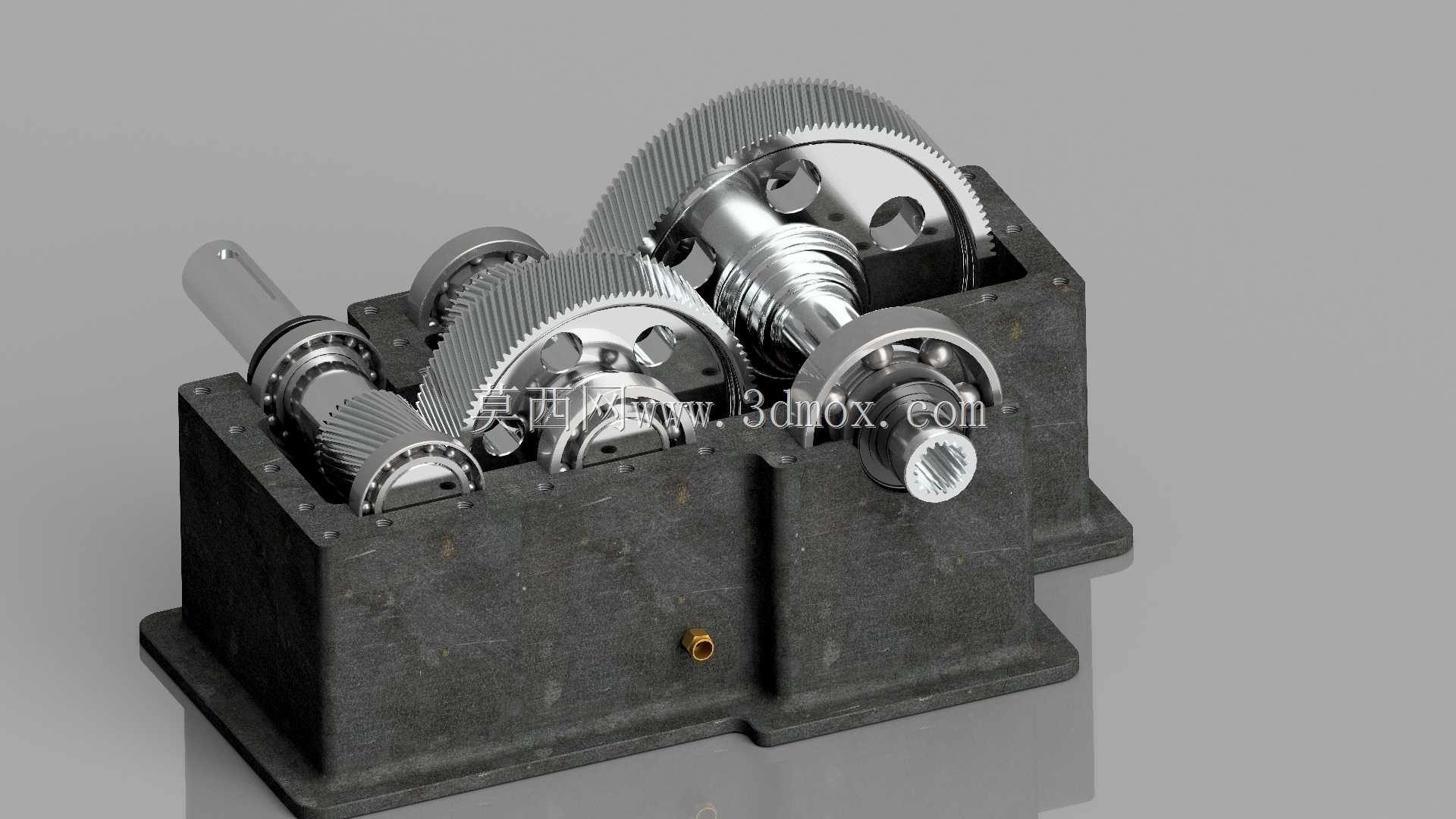

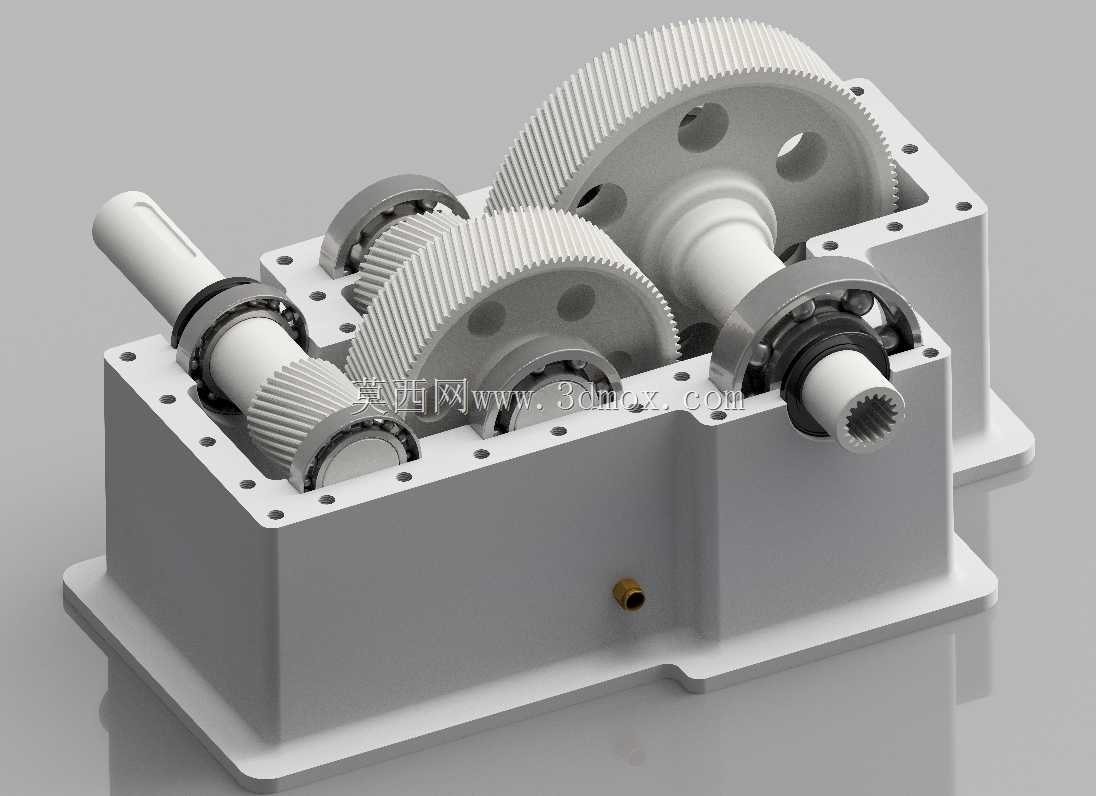

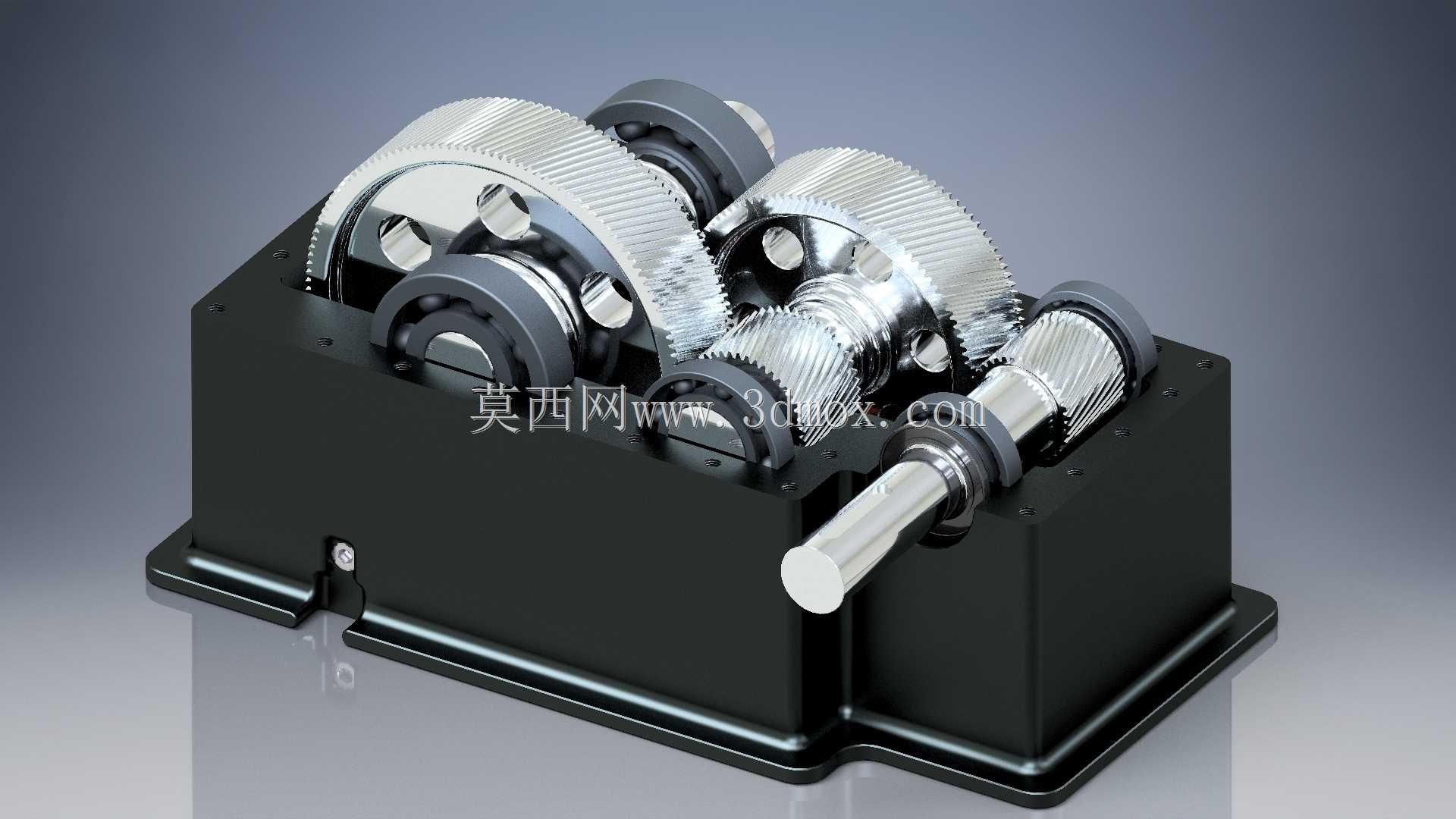

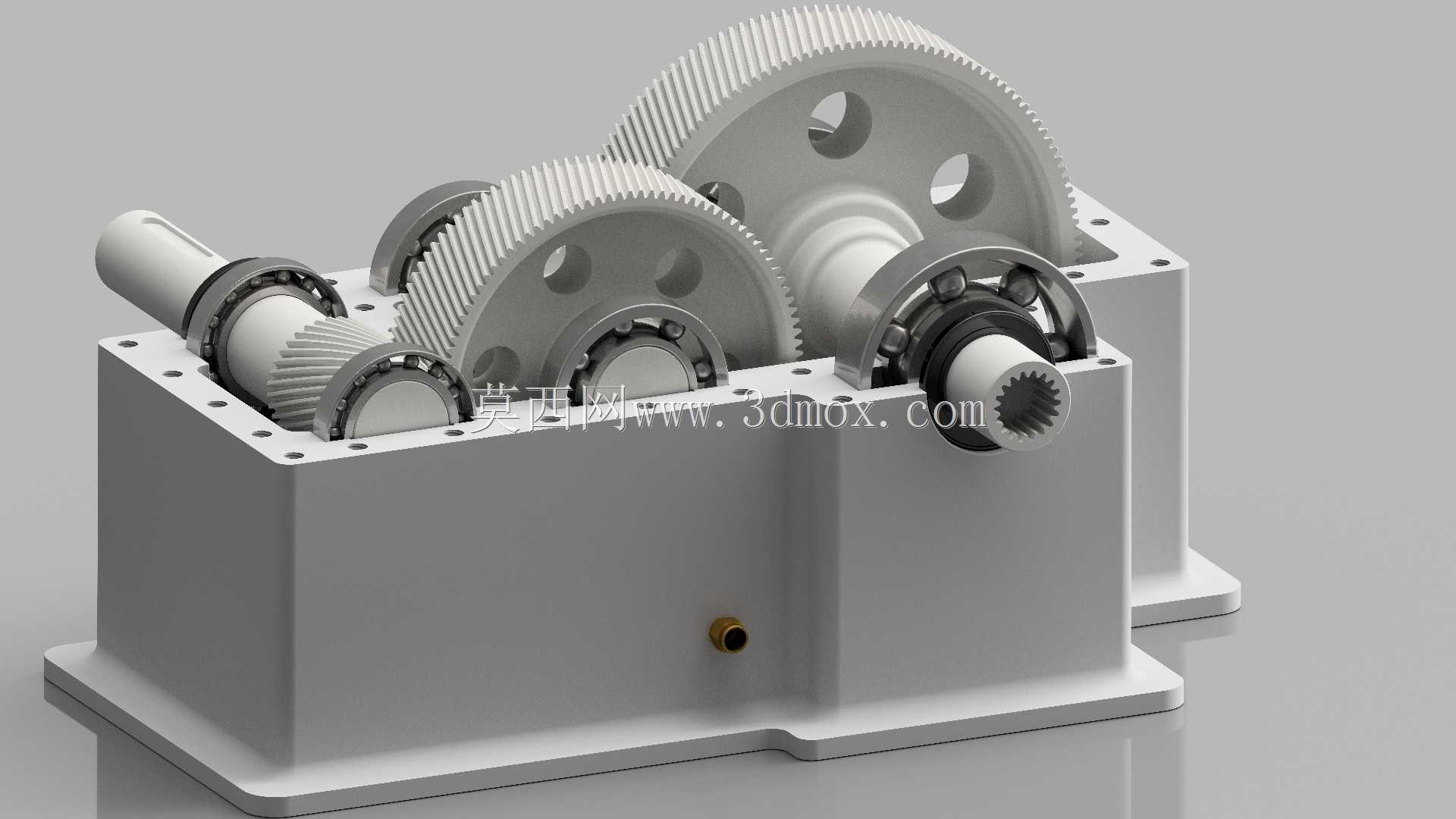

高扭矩三级减速齿轮箱带内置冷却结构

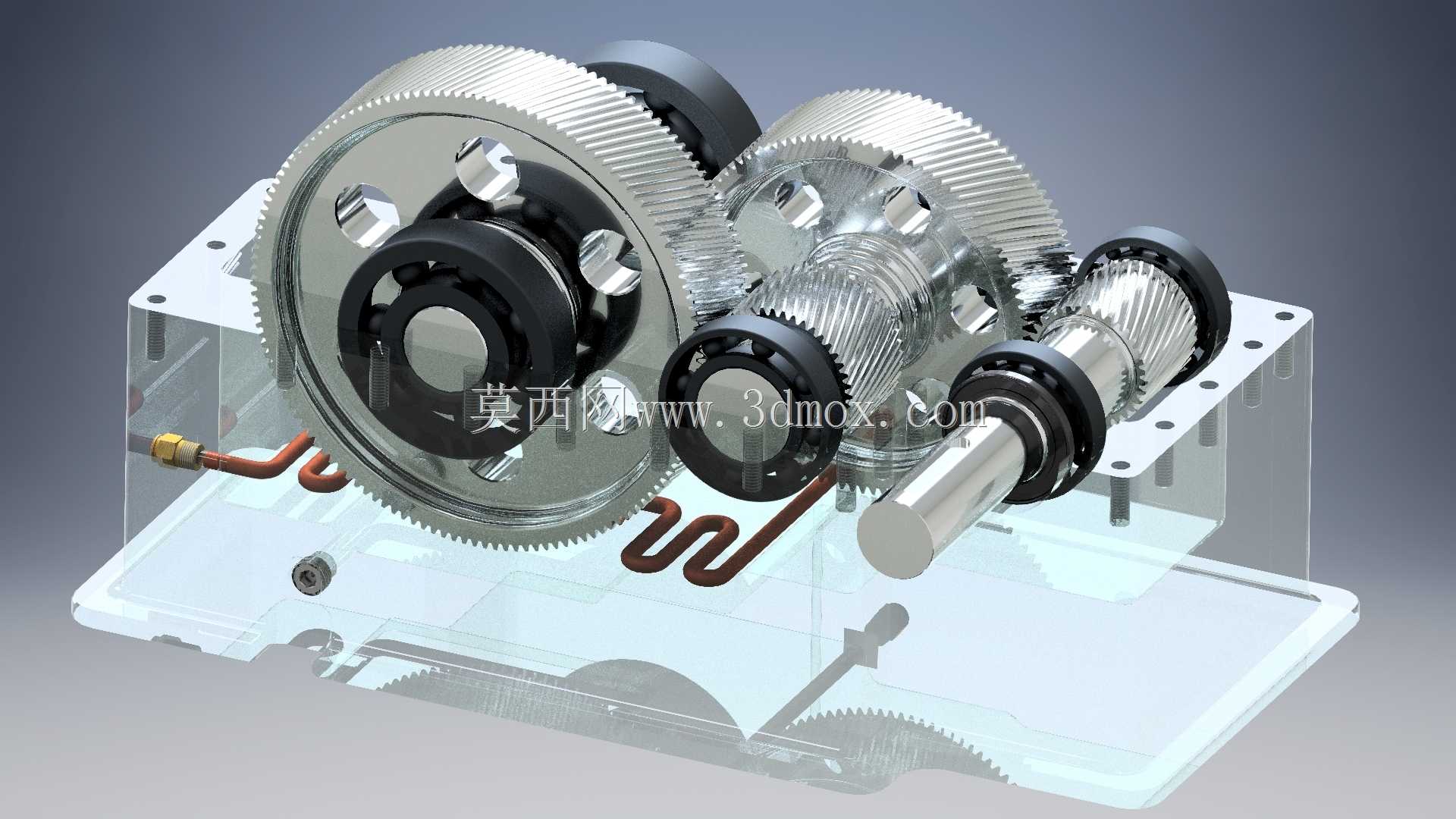

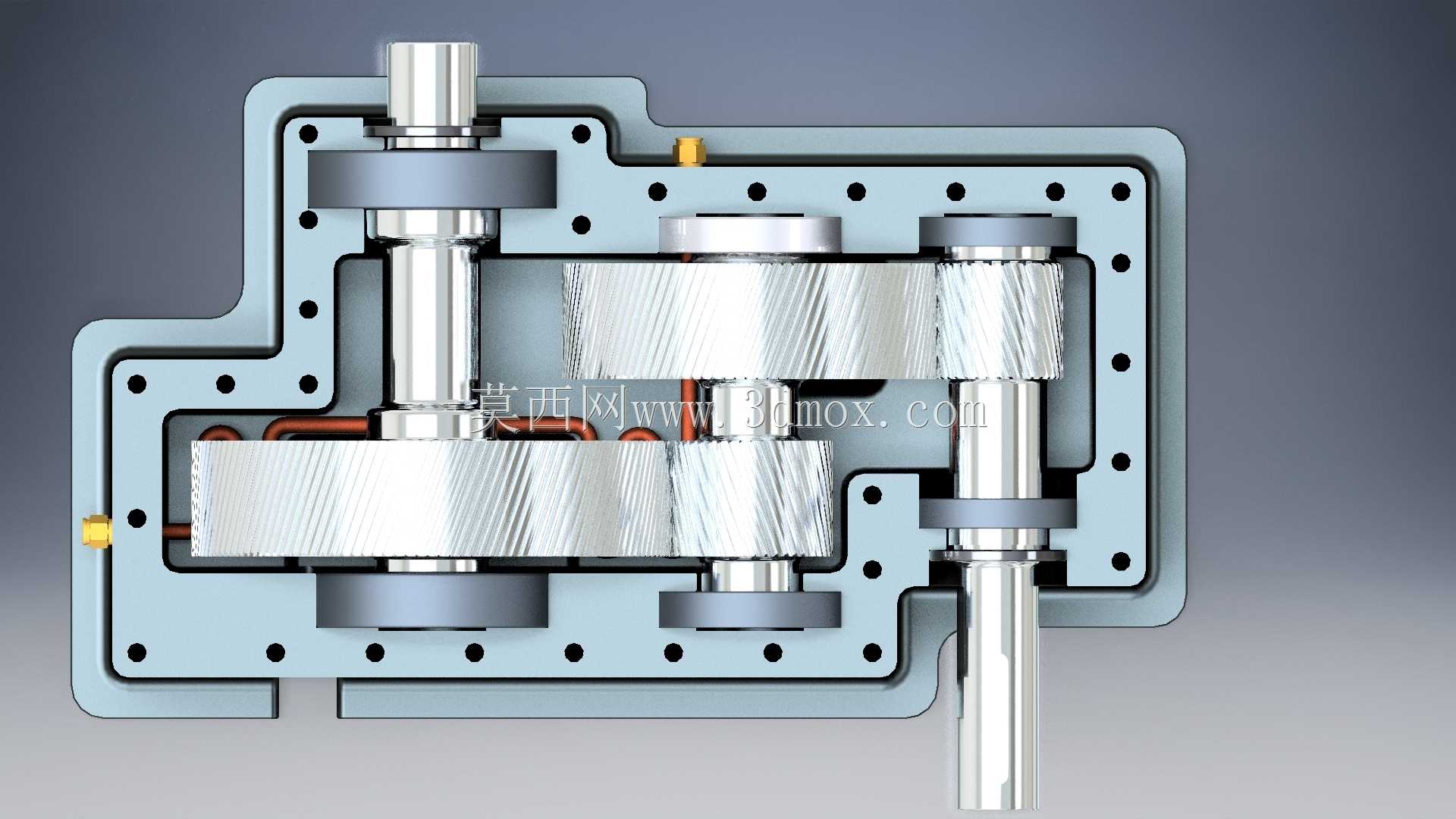

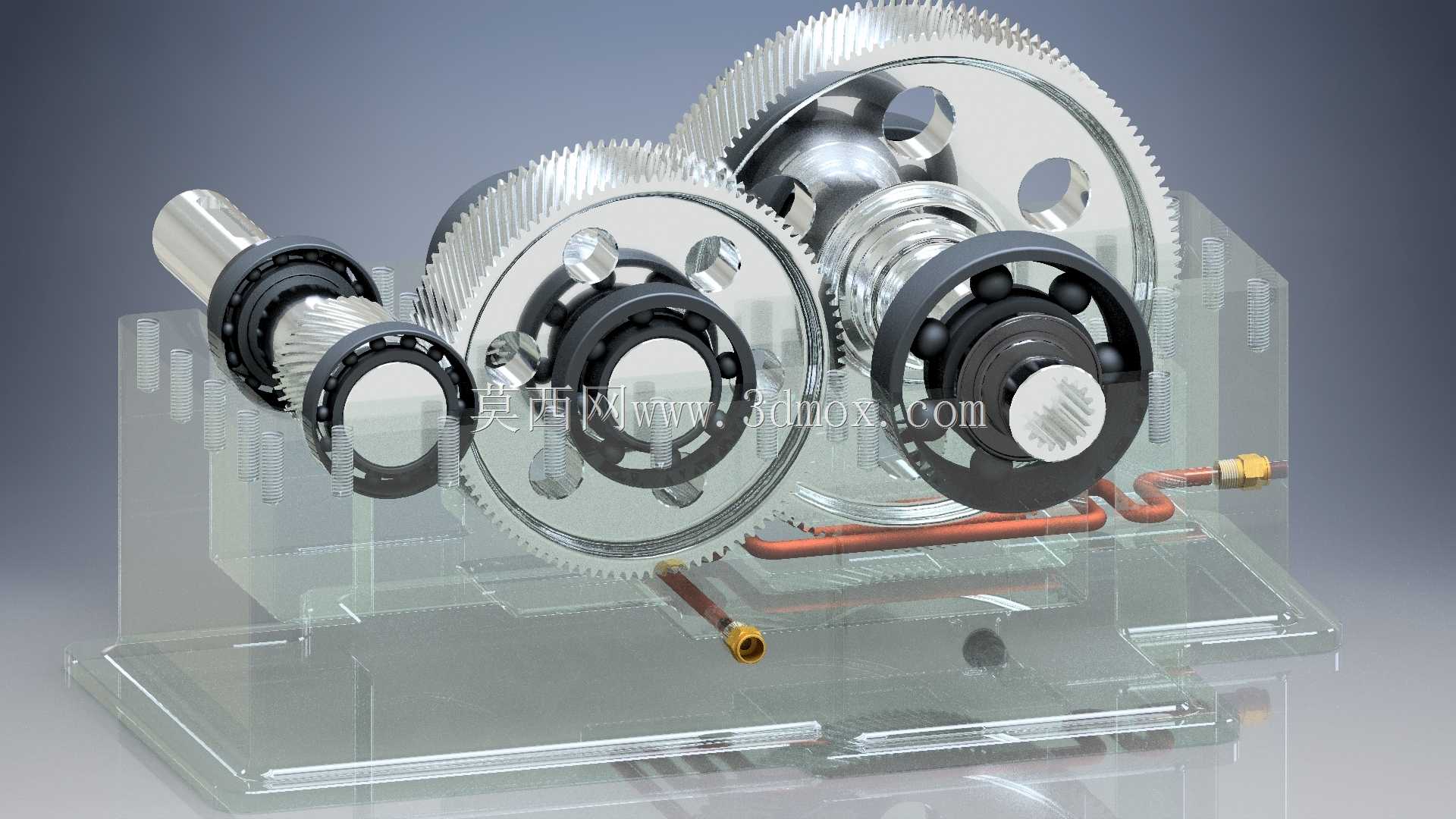

高转速高扭矩工况下的减速箱，最容易被忽略的隐患是持续运转产生的积热，常规外置散热结构在紧凑安装空间里很难布置，还容易被现场粉尘、油污附着堵塞散热通道，这套三级减速结构直接把冷却管路嵌在箱体内腔靠近啮合齿面的位置，从热源根源处带走热量，不用额外预留外置散热的安装余量。斜齿啮合的三级传动配比，每一级的齿宽、模数都做了对应扭矩的适配，第一级小齿轮模数小转速高，齿面做了渗碳硬化的工艺预留，啮合侧隙控制在0.02到0.04毫米之间，既不会因为间隙过大产生传动冲击，也不会因为间隙过小在热胀状态下出现卡齿。中间轴的两个支撑轴承选用了带密封盖的深沟球轴承，轴承座和箱体的配合公差选了H7/k6的过渡配合，装配时不用额外打胶固定，靠过盈量就能实现轴向定位，后期维护拆卸也不会刮伤箱体安装孔。输出轴的轴伸端做了阶梯轴设计，轴肩位置预留了密封圈的安装槽，和外接负载连接的键槽选了普通平键，键槽的对称度公差控制在0.01毫米以内，避免传动时出现偏载磨损。内置的冷却管路走的是6升每分钟流量的冷却介质，管路弯折处都做了圆角过渡，没有直角死弯，避免介质流动时产生紊流影响散热效率，管路和箱体的连接位置用了铜质接头，密封性能好还能抗轻微震动。箱体内腔的底部做了倾斜的导油槽，齿轮运转带起的润滑油会顺着导油槽回流到油池，不会在边角位置积油变质，观察油位的视镜预留位置在箱体侧面，不用拆开箱盖就能随时检查润滑油的状态。每一级齿轮的轴向定位都用了轴用弹性挡圈加止推垫片的组合，挡圈的卡槽深度经过精确计算，既能承受轴向窜动的冲击力，也不会因为卡槽过深削弱轴的结构强度。装配时各级齿轮的啮合印痕都要求落在齿面中部，接触面积沿齿长方向不小于70%，沿齿高方向不小于50%，跑合测试时的温升不超过40摄氏度，噪音控制在75分贝以内，完全能满足重载连续运转的工况需求。
