重载驱动辊筒输送线结构设计

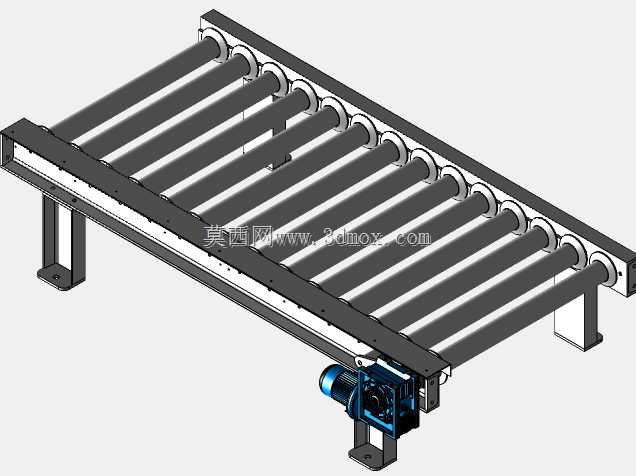

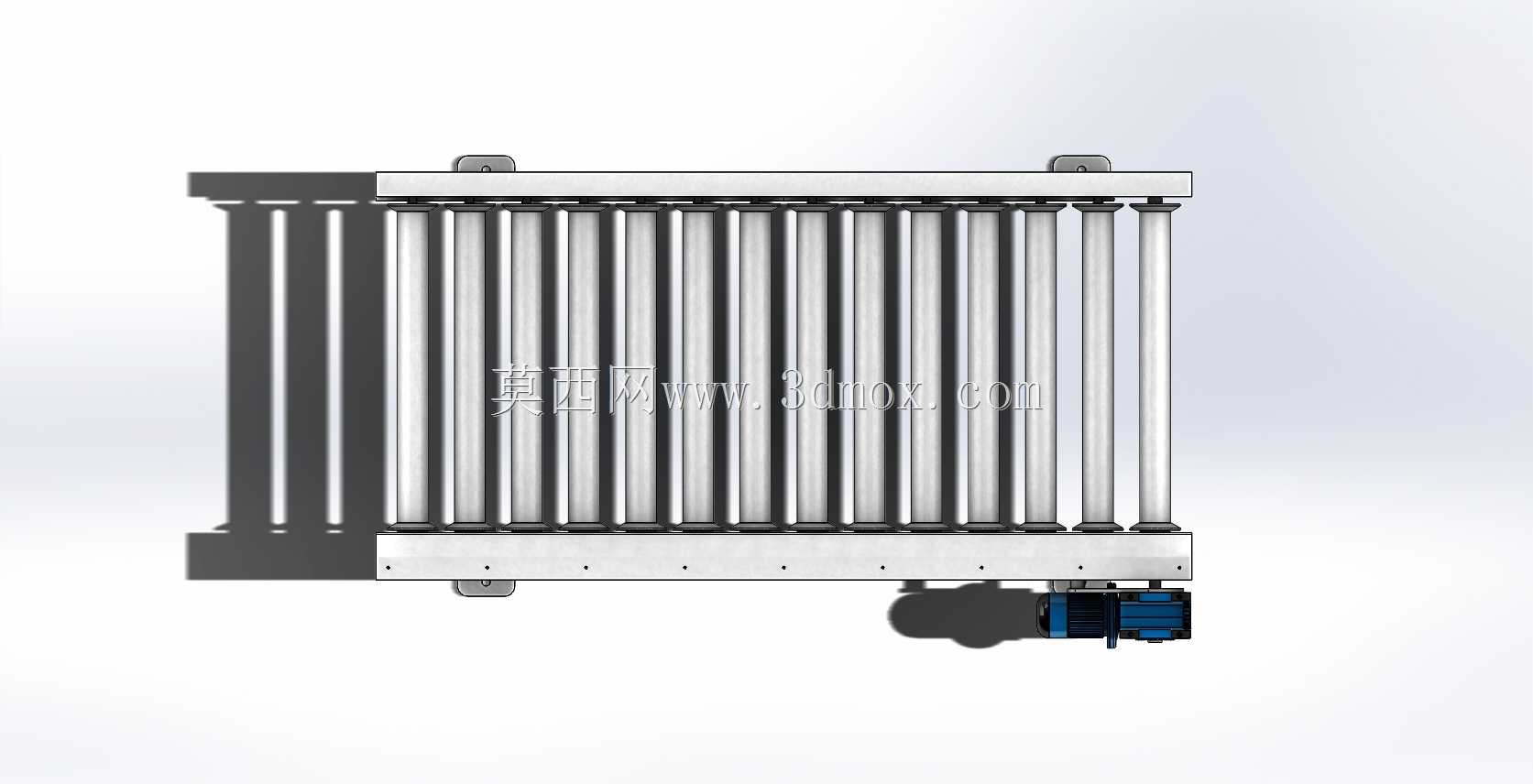

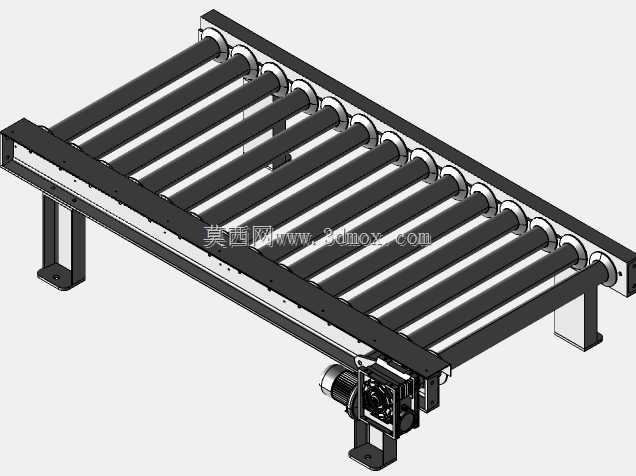

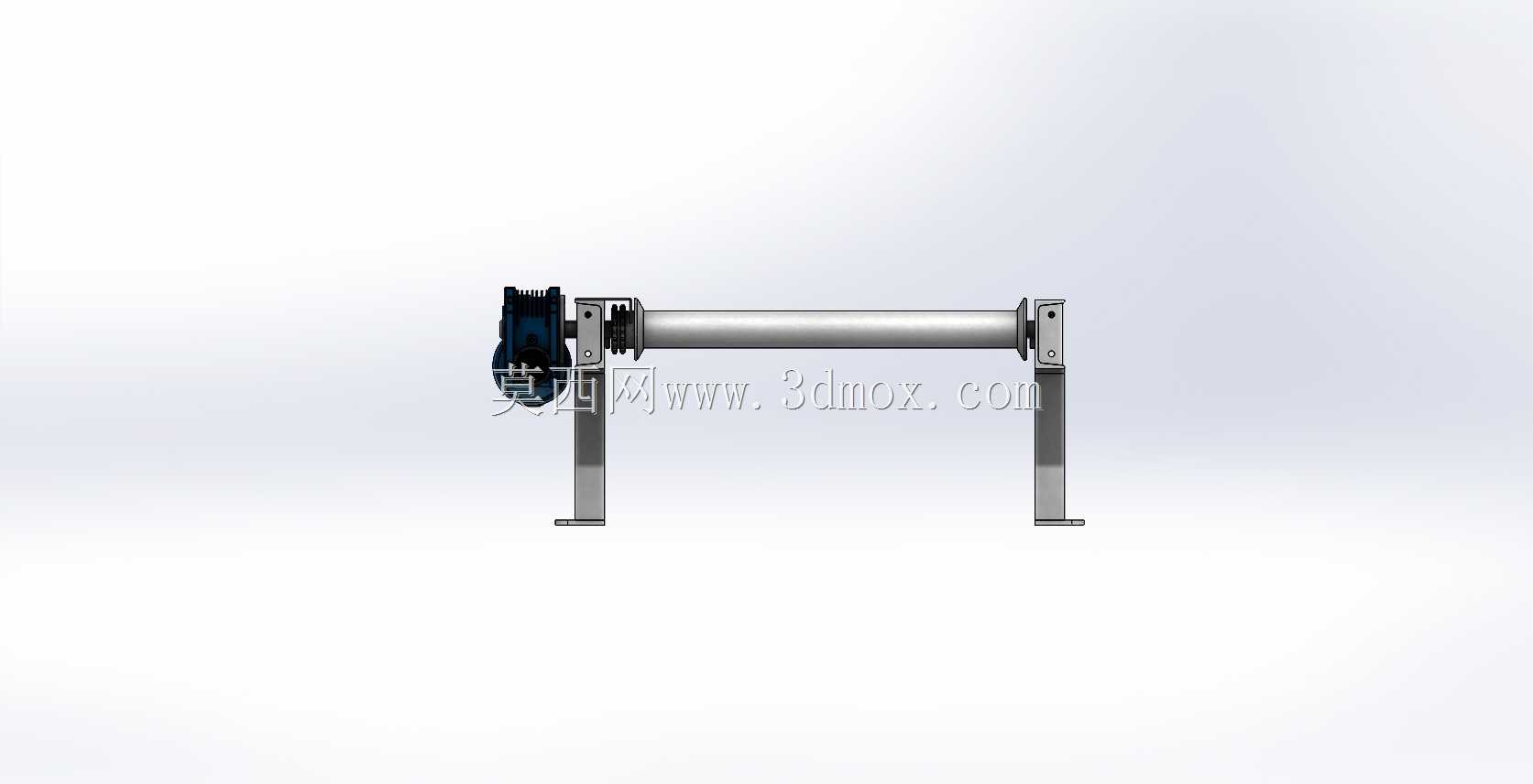

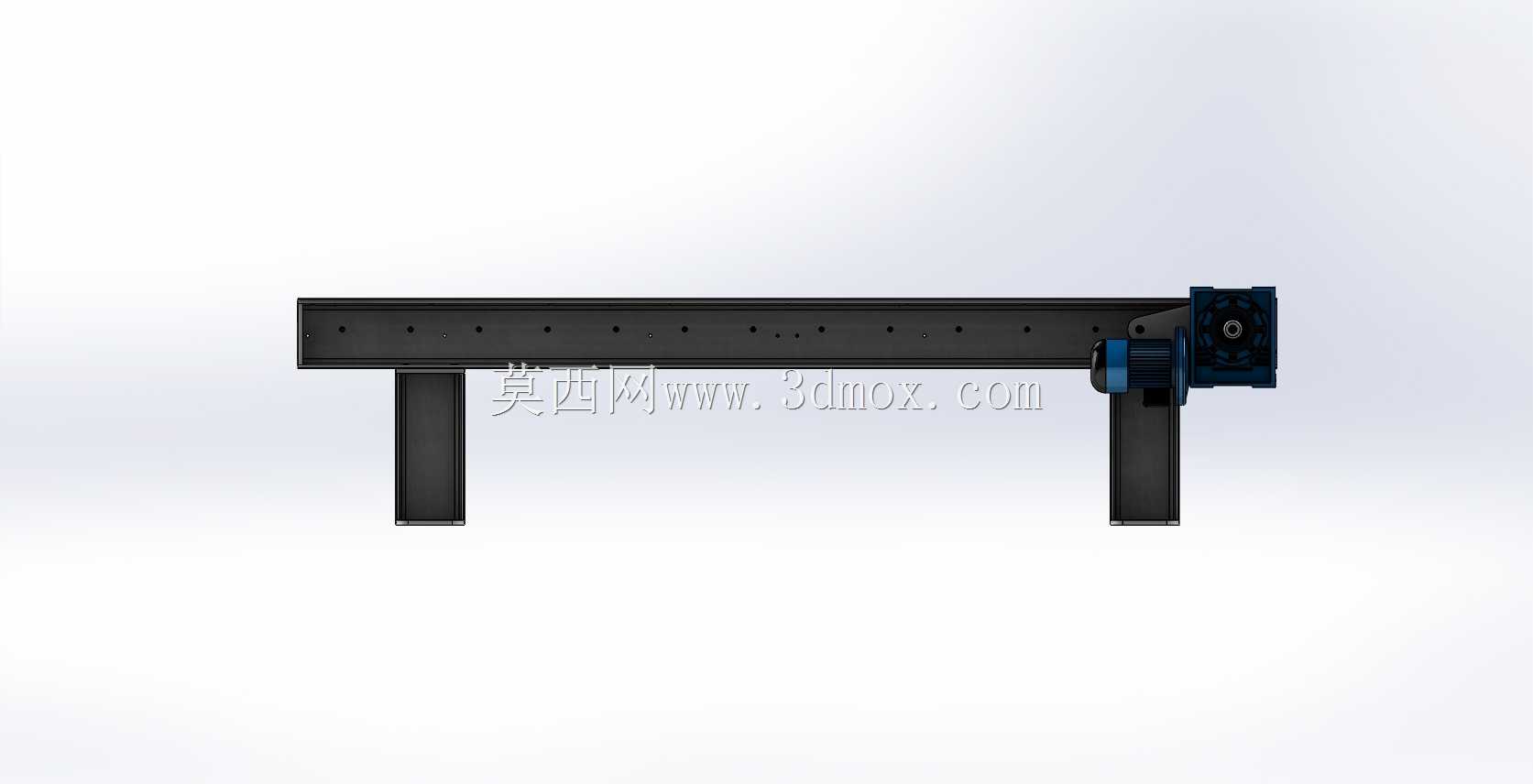

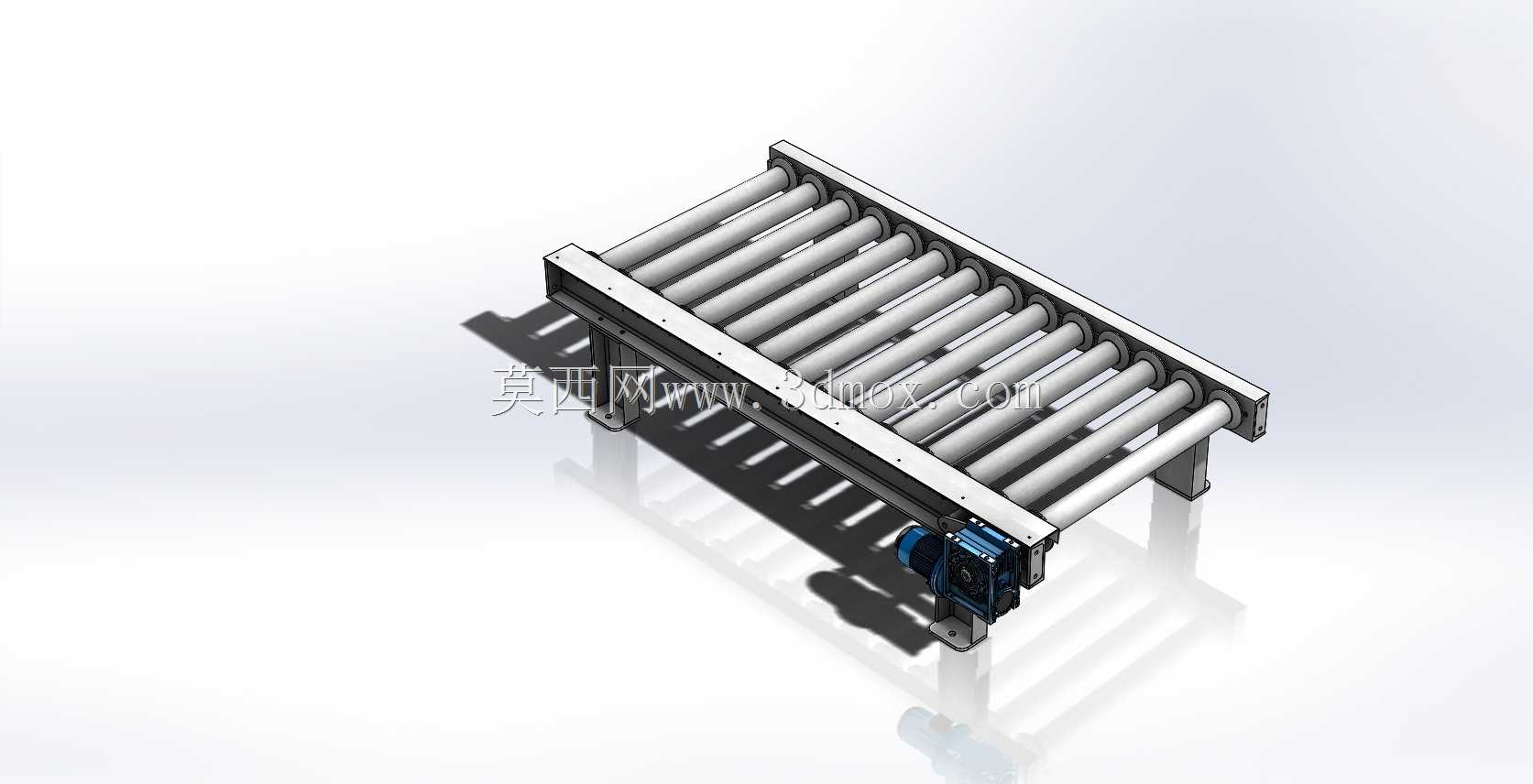

车间重载辊道长期运行后常出现辊筒偏磨、链条跳齿、机架变形的问题，根源在于常规设计未针对140规格型材的承载特性做受力校核，侧装链轮的啮合间隙也未考虑焊接机架的焊后形变余量。这套辊筒输送结构在支腿与横梁的连接位置做了局部加强，摒弃了常规的平板对接焊，采用内嵌角码加塞焊的组合形式，焊后无需二次校形就能保证辊筒安装面的平面度控制在0.2mm以内，避免多根辊筒平行度超差导致的物料卡滞。侧置的驱动单元直接固定在机架端部的加厚安装板上，链轮中心距与辊筒端面的距离经过反复验算，即使链条长期运行出现3%以内的伸长量，也能通过张紧结构快速调整，不需要拆解辊筒组。每根辊筒的轴端都做了台阶定位设计，装配时直接卡入机架的预制卡槽即可，不需要反复调整同轴度，装配效率比常规通孔穿轴结构提升近40%。辊筒表面采用冷拔钢管精车后抛光处理，表面粗糙度控制在Ra1.6以内，输送较重的金属工件时不会出现划痕，也能减少辊筒表面的物料残留。驱动端的减速电机采用侧挂式安装，重心落在机架的纵向支撑梁正上方，不会因为电机自重导致机架端部长期受力变形，运行时的振动也能通过梁体结构自然耗散，不需要额外加装减震垫。侧部的链轮护罩采用快拆式结构，日常维护时不需要拆卸周边的输送附件，就能直接检查链条润滑状态和链轮磨损情况。针对重载工况下辊筒容易弯曲的问题，辊筒内部增加了中间支撑轴，两端采用带座轴承固定，单根辊筒的承载能力比同规格空心辊筒提升2.5倍，即使输送吨级以上的工件也不会出现辊筒下挠的情况。机架底部的可调脚杯支撑范围达到50mm，安装时可以根据地面平整度快速调整高度，保证整线的水平度误差控制在允许范围内，不会出现物料往单侧偏移的问题。
