可移动分段式辊轴物料输送设备

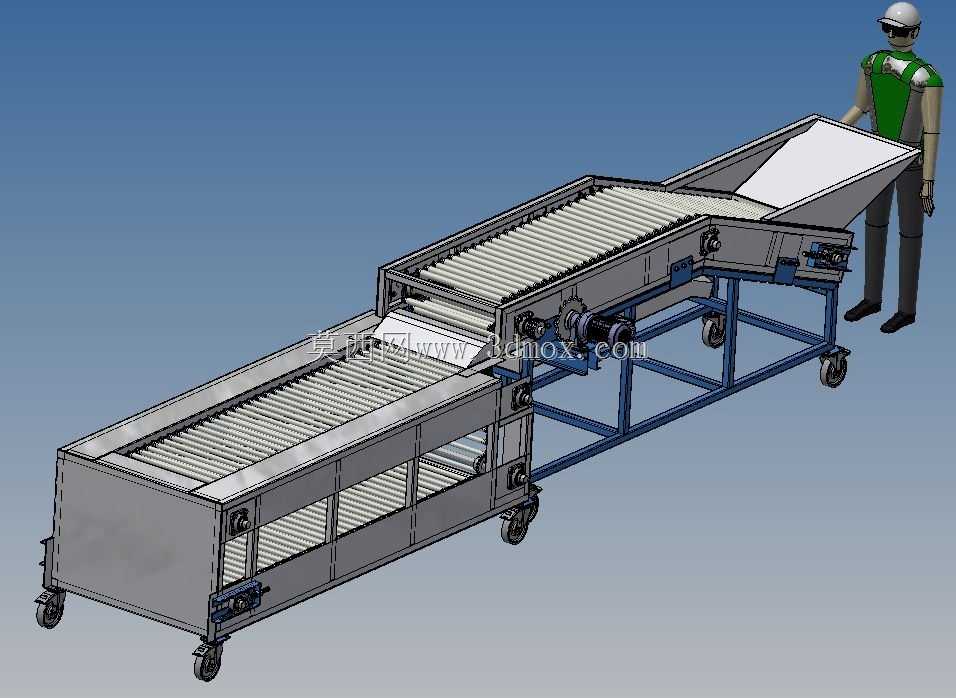

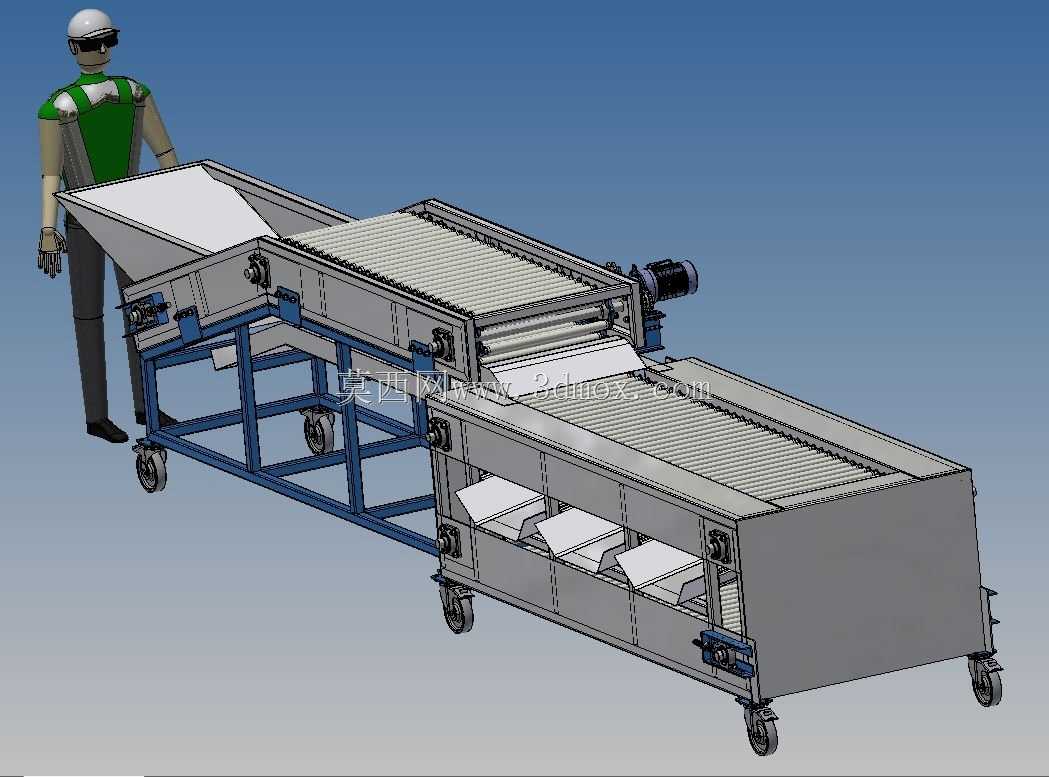

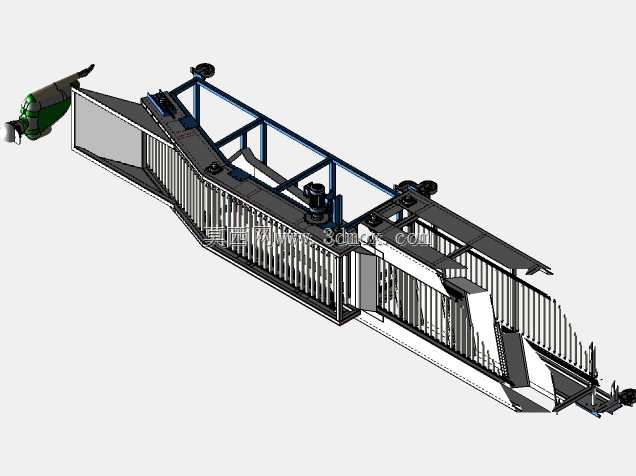

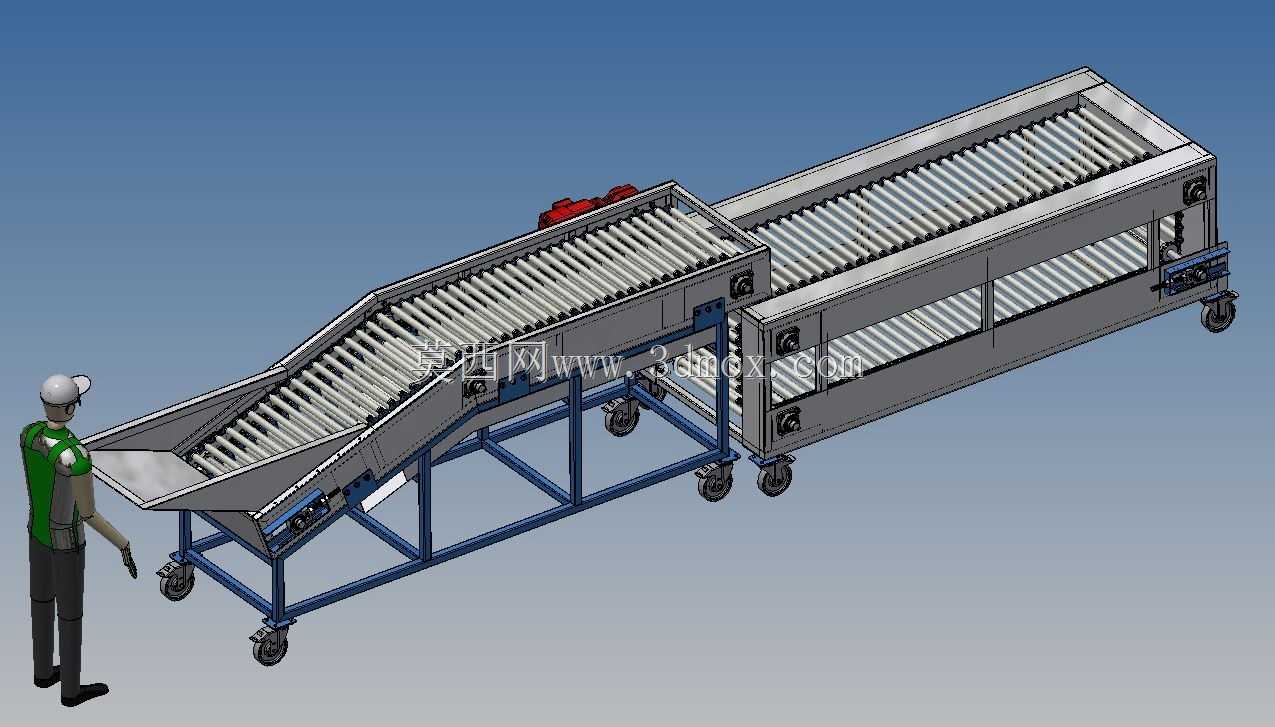

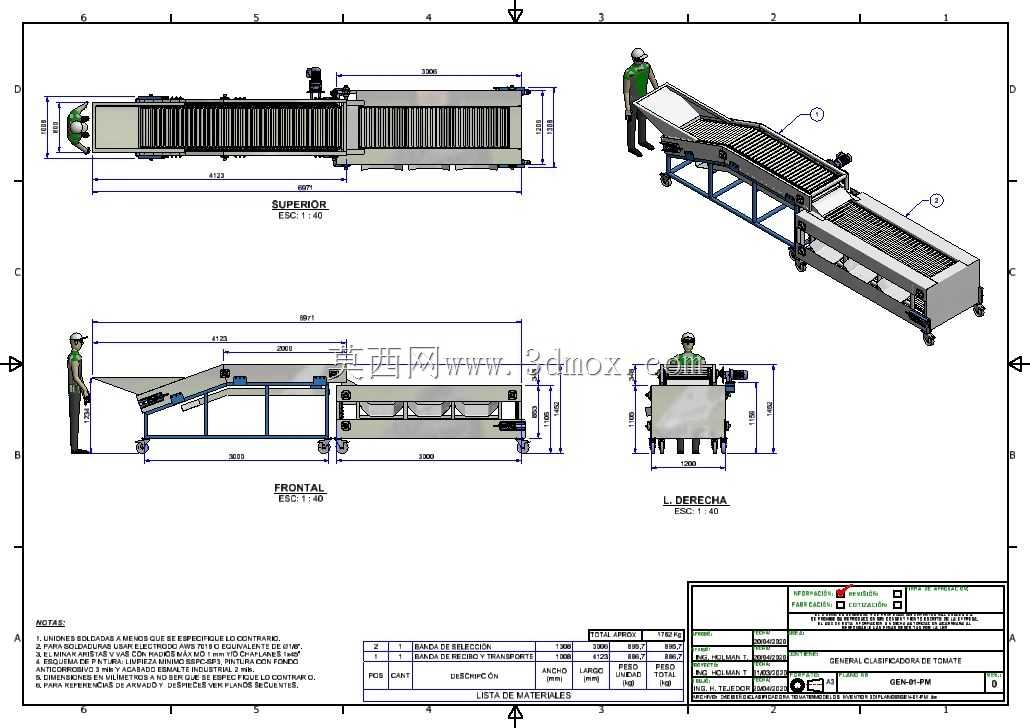

食品加工车间的散装果蔬输送环节，常遇到固定输送线无法适配分拣工位调整、不同批次物料落差过大导致表皮磕碰损伤的痛点，这款辊轴输送设备的结构设计恰好针对性解决了这类现场问题。两段式输送架体采用铰接连接结构，可根据现场分拣台的高度差调整倾斜段的抬升角度，铰接位置的锁紧销轴采用快拆式设计，调整时无需额外工具，单人即可完成角度锁定，避免了传统焊接固定架体改造成本高、调整周期长的问题。架体底部的脚轮选用带刹车的聚氨酯材质，轮面硬度控制在邵氏85度，既能在环氧地坪上灵活推行，刹车锁定后架体横向晃动量控制在0.2mm以内，满足分拣工位作业时的稳定性要求，不会因为辊轴运转的振动导致架体移位。辊轴组的排布采用变间距设计，水平输送段辊轴间距12mm，倾斜抬升段辊轴间距缩小到8mm，避免小尺寸果蔬卡入辊轴缝隙，每根辊轴的两端轴承座都设计了腰型调节孔，安装时可微调辊轴的平行度，补偿焊接机架的形位公差，防止辊轴运转时出现皮带跑偏、异响的问题。驱动电机安装在倾斜段的侧下方位置，重心靠近架体铰接点，调整倾斜角度时不会出现架体偏重翘头的隐患，电机输出端的链轮张紧结构采用偏心轮设计，张紧调节时无需拆卸链轮护罩，转动偏心轮即可完成链条松紧度调整，日常维护效率比传统螺栓张紧结构提升60%以上。接料端的导料板采用外翻圆弧边设计，边缘倒R15的圆角，避免上料时物料被尖锐边角刮伤，导料板与辊轴面的间隙控制在3mm，既不会漏料也不会摩擦辊轴表面。架体的侧封板采用快拆式卡扣固定，无需拆卸螺栓即可打开清理辊轴缝隙残留的物料碎屑，适配食品车间每日清洁的工况要求。两段输送架的衔接位置设置了过渡导板，导板表面贴附防滑食品级橡胶垫，物料从水平段过渡到倾斜段时不会出现滑落、卡滞的问题，导板的高度可通过下方的调节螺栓微调，适配不同尺寸的物料输送需求。
