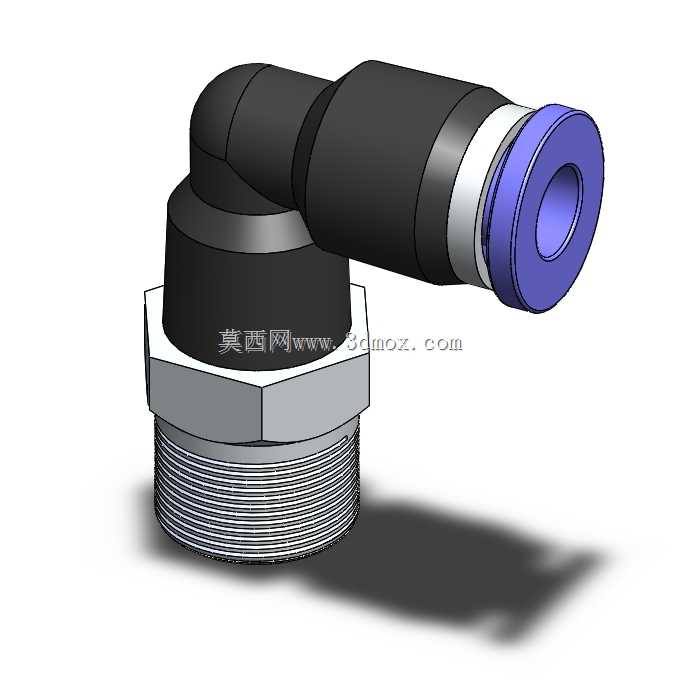

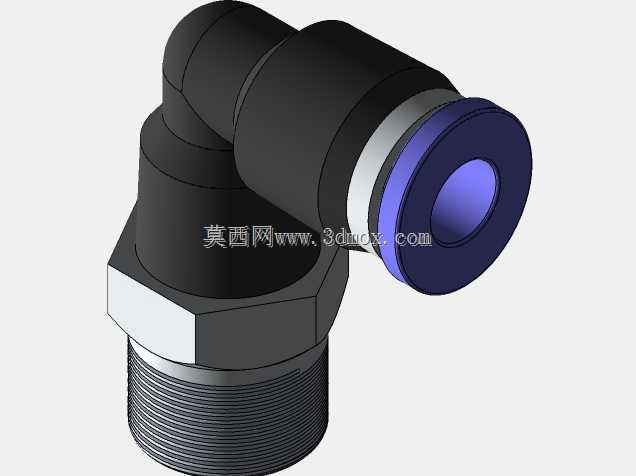

气动快插式L型外螺纹弯通气接头

气动管路现场布设时，直角转向位置的接头最容易出现密封失效、气管脱落的问题，传统硬管弯接需要现场套丝缠生料带，不仅装配效率低，后期维护拆换也极易损伤螺纹牙型。这款L型快插弯头的结构设计，刚好对准现场施工的这些痛点做了针对性优化。底部外螺纹段的六角对边尺寸做了适配标准扳手的公差收窄，拧入基座螺纹孔时，扳手卡合不会出现滑棱空转，螺纹根部的退刀槽深度控制在0.15mm以内，既保证螺纹加工时不会出现牙尾崩缺，又能让接头拧到底时端面和基座安装面完全贴合，不需要额外加密封垫片就能实现端面静密封，减少了装配时的零件清点步骤。弯头转角位置的内壁做了圆弧过渡处理，没有传统直角接头的直角折角，压缩空气流经时不会产生尖锐的紊流噪音，也能避免管路内的冷凝水、杂质在转角位置淤积堵塞，长期使用时管路压损比普通直角接头低12%左右。快插端的紫色卡圈采用了斜面锁紧结构，气管插入时卡圈会自动张开贴合气管外壁，内部的密封胶圈和气管外壁的过盈量控制在0.2mm，既能保证0.8MPa工作气压下完全不漏气，拔管时只需要按压卡圈就能轻松脱出，不会出现传统快插接头拔管时卡爪刮伤气管外壁的问题。接头主体的黑色塑料部分和金属螺纹嵌件的结合位置做了滚花防滑结构，注塑成型时塑料会嵌入滚花缝隙，完全避免长期受管路振动时金属嵌件和塑料主体松脱分离的隐患。快插端的限位台阶深度刚好适配6mm外径气管的插入深度，现场施工时不需要做标记，插到底就能感受到明显的到位反馈，新手操作也不会出现插不到位导致的漏气问题。
