便携式镀锌金属设备防护外壳结构

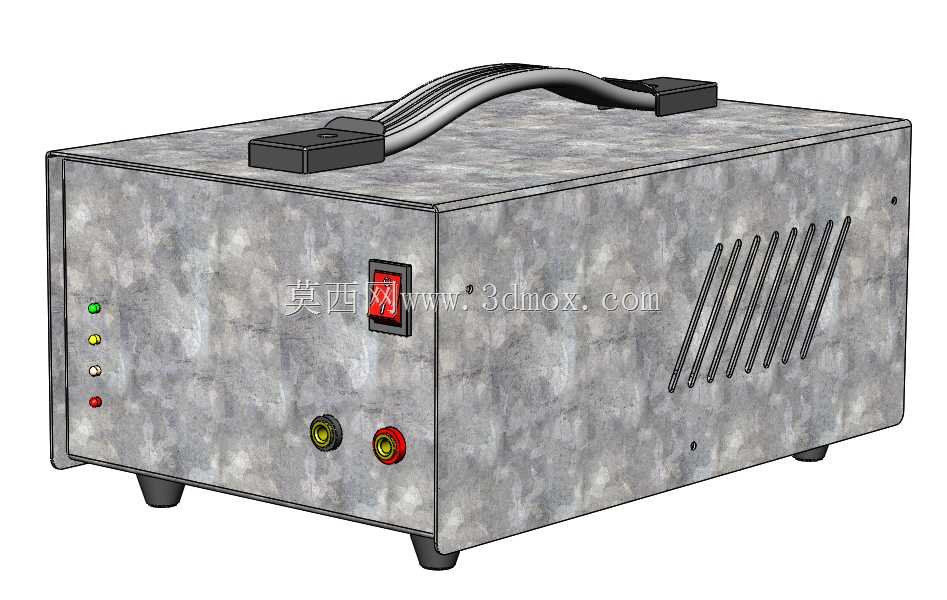

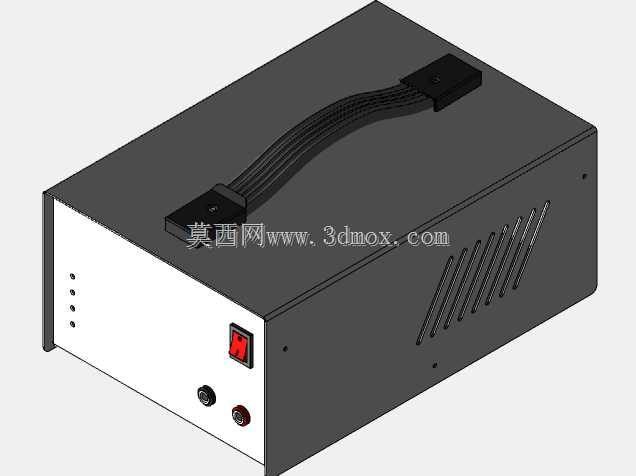

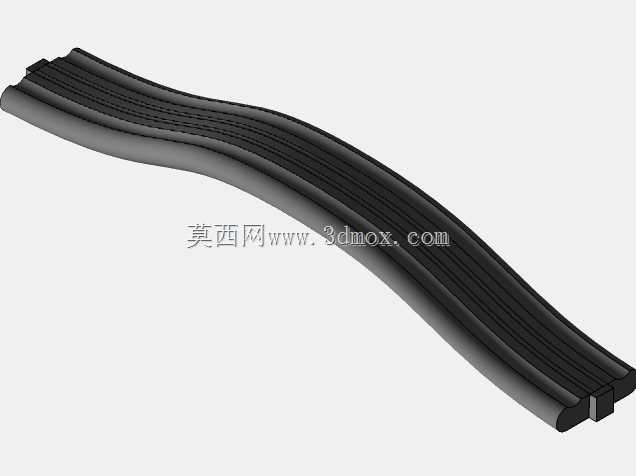

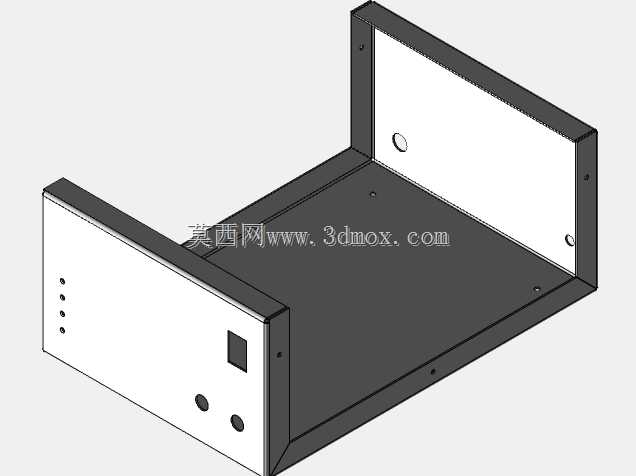

　　这款便携式金属壳体主要面向小型检测、实验类便携设备的封装需求，常见于户外现场检测、实验室小型仪器配套、移动作业类电子设备的防护场景，能够为内部集成的电路板、功能模块提供可靠的物理防护与电磁屏蔽基础。从结构设计来看，整体采用长方体钣金成型方案，外壳主体选用镀锌钢板材质，表面保留镀锌层原生的花斑纹理，无需额外做喷涂处理即可兼顾基础防锈能力与金属质感，同时减少了表面处理工序的成本与周期，适合小批量设备的快速打样与量产适配。顶部集成的柔性提手采用两端固定的安装方式，固定座通过螺丝与壳体顶面锁合，提手本身选用耐弯折的柔性包覆材质，握持时不会出现硌手的问题，提手自然状态下贴合壳体顶面，不会额外占用过多堆叠空间，

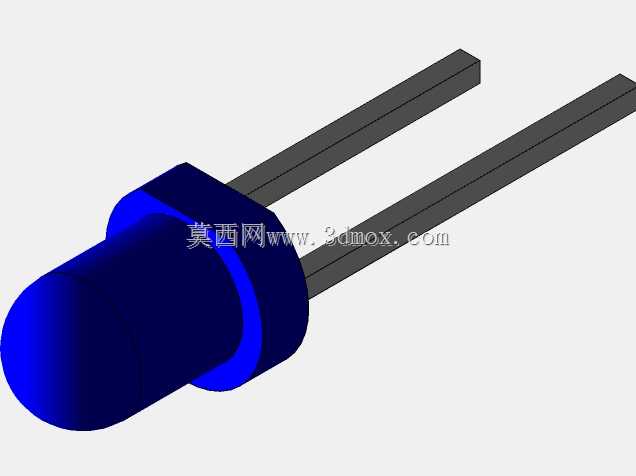

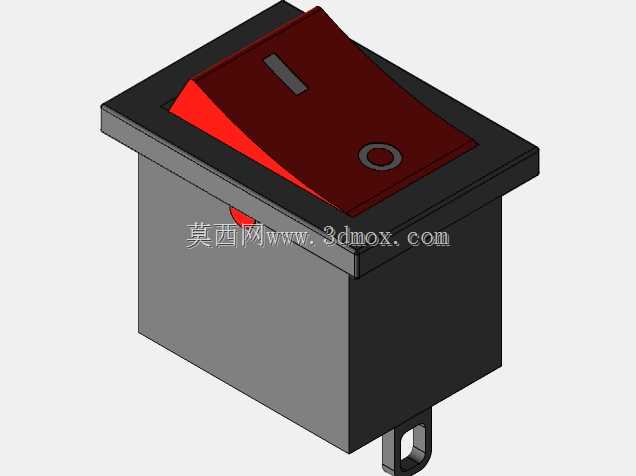

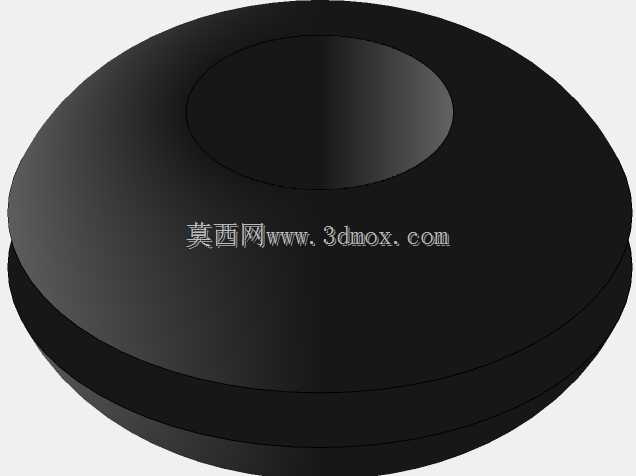

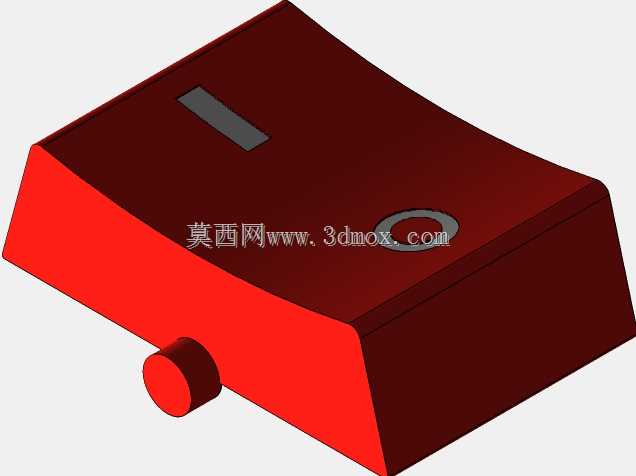

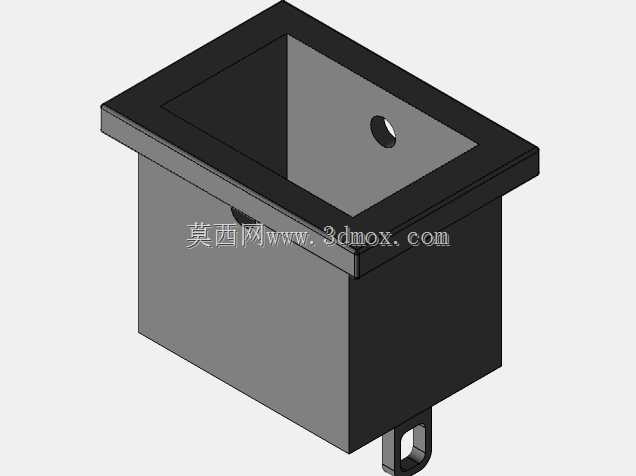

　　方便设备在收纳时与其他工具共同放置在工具箱内。壳体底部设置了四个凸起的橡胶支脚，支脚高度预留了10mm左右的底部间隙，一方面可以避免壳体底面直接与放置台面接触，减少台面水渍、杂物对壳体底部的磨损，另一方面也为底部可能设置的散热孔预留了空气流通的通道，避免设备放置在软质台面时堵塞散热路径。正面面板的布局按照操作逻辑排布，最左侧设置了三个竖向排列的状态指示灯，从上到下可对应电源、运行、故障三类状态提示，指示灯旁预留了标识粘贴的平面位置，方便后期根据设备实际功能标注灯组含义；指示灯右侧设置了船型电源开关，开关选用带红色指示灯的款式，开关导通时自带灯光提示，方便操作人员快速判断设备通断状态；开关下方排布了两个不同规格的接口，

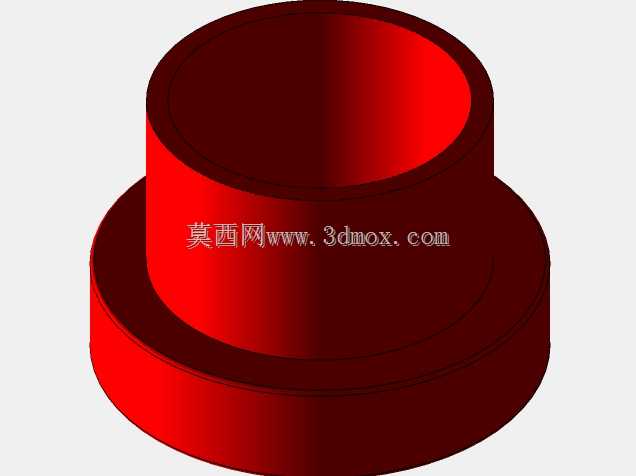

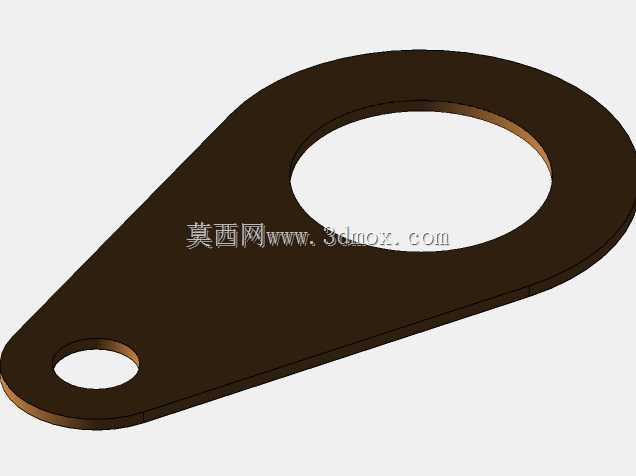

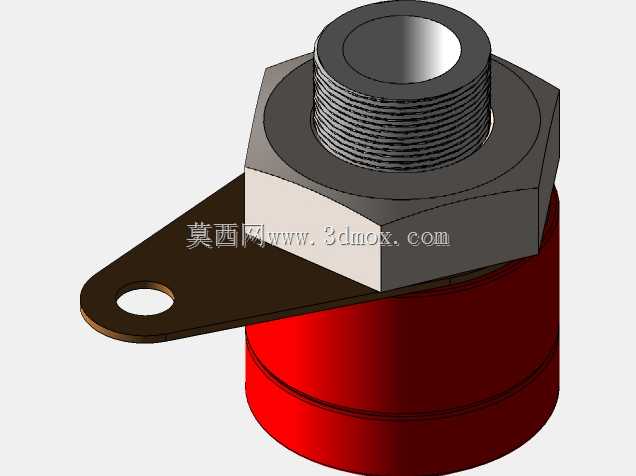

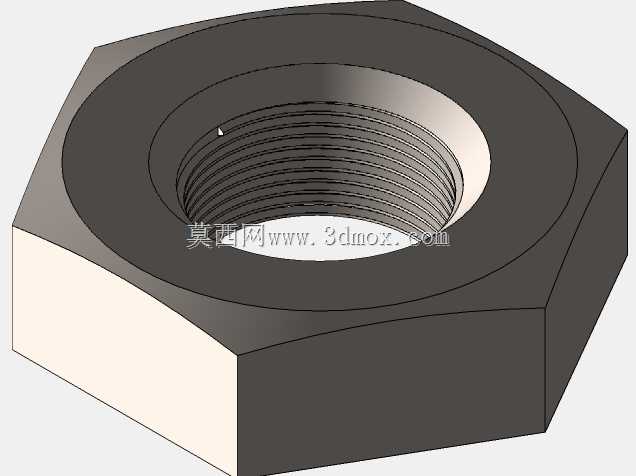

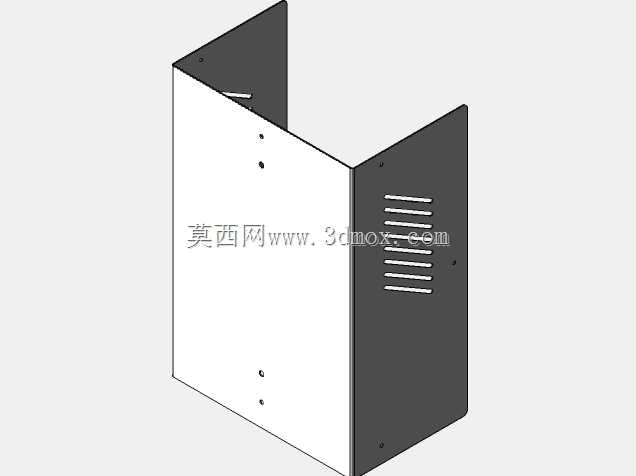

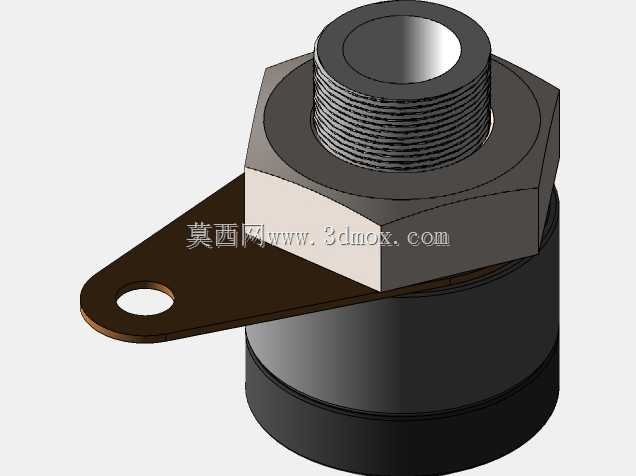

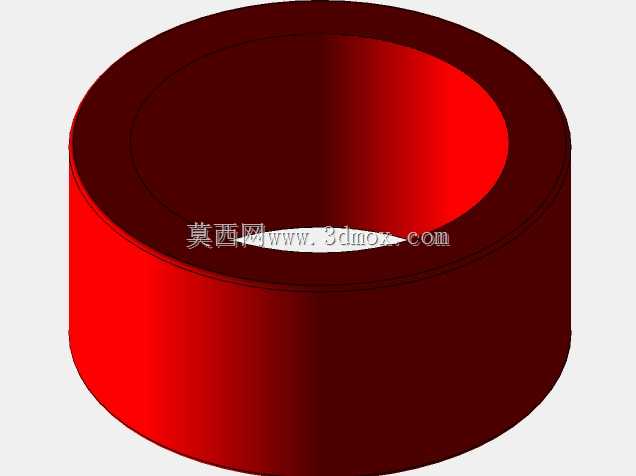

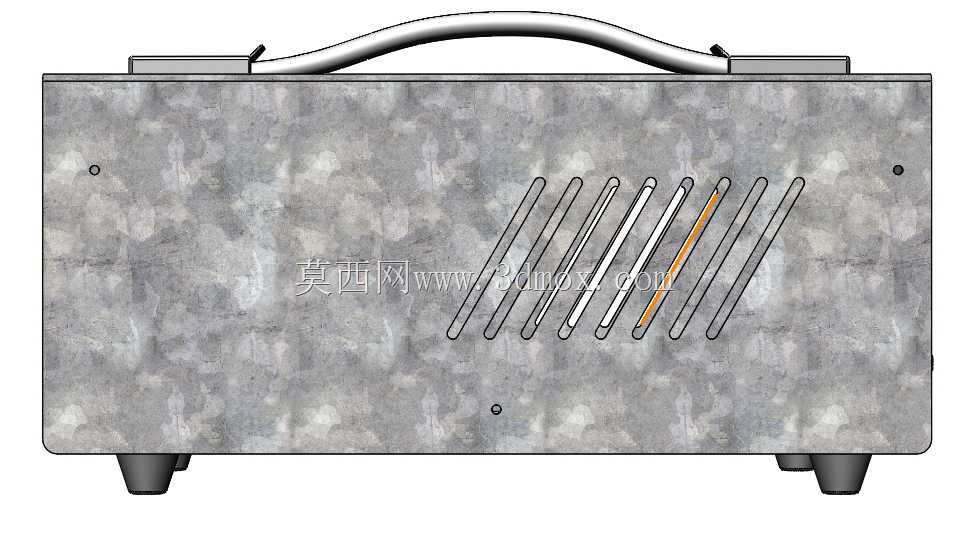

　　分别为黄色与红色的圆形连接器，可对应信号输入、功率输出等不同的接线需求，接口与面板之间采用螺母锁紧固定，能够承受一定的插拔力，避免长期使用后接口松动。壳体右侧面开设了多道平行的长条状散热槽，槽孔采用冲压成型工艺，槽口朝向斜下方，既可以保证内部热量通过槽孔顺利散出，又能避免垂直下落的灰尘、水滴直接通过槽孔进入壳体内部，散热槽的总开孔面积经过匹配，可满足内部功率不超过50W的电路模块的自然散热需求，无需额外加装散热风扇，降低了设备的运行噪音与故障点。壳体的拼接采用折边咬合加螺丝固定的组合方式，四个边角的折边做了圆角处理，避免锐边划伤操作人员，同时折边结构也提升了壳体整体的结构强度，在受到轻微挤压、碰撞时不容易出现变形。从安装边界来看，

　　壳体内部预留了统一的安装柱位，可直接固定标准尺寸的PCB安装板，内部可用空间长宽高分别为280mm、180mm、150mm，能够容纳常规尺寸的开关电源、控制板与小型功能模块，面板上的开关、指示灯、接口位置都预留了标准安装孔位，设计人员只需要根据自身设备的功能需求调整内部元器件布局，无需重新改动壳体的整体外形结构，能够大幅缩短小型便携设备的结构开发周期。在实际使用场景中，这类壳体可以适配多种小型工业设备，比如便携式信号发生器、现场气体检测主机、小型充电式电源设备等，其金属材质的外壳能够提供比塑料外壳更好的抗冲击能力与电磁屏蔽性能，在工业现场复杂的电磁环境下，可以减少外界电磁干扰对内部精密电路的影响，同时镀锌材质的外壳在常规室内、非强腐蚀户外环境下都能保持较长的使用寿命，日常维护只需要擦拭表面灰尘即可，不需要额外做防腐处理。提手的承重设计经过匹配，能够承受整台设备装满内部元器件后的总重量，正常提携过程中不会出现固定座脱落、提手断裂的问题，支脚的橡胶材质也能起到一定的防滑作用，设备放置在略有倾斜的金属台面上时也不会轻易滑动。
