单级伞齿轮90度换向传动齿轮箱

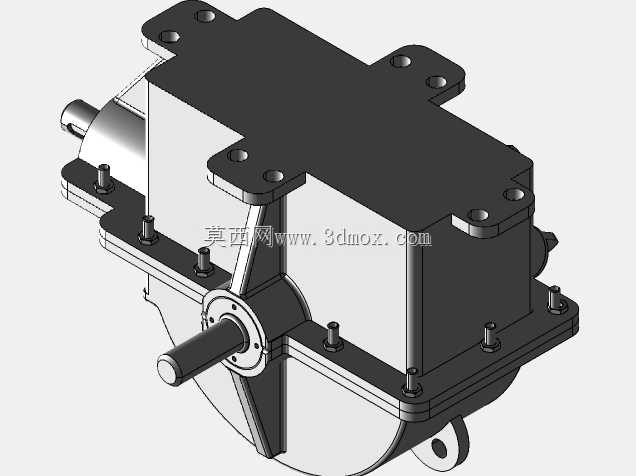

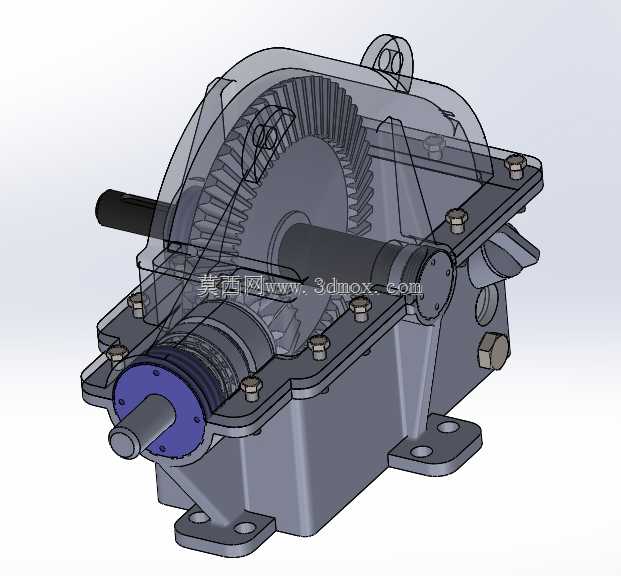

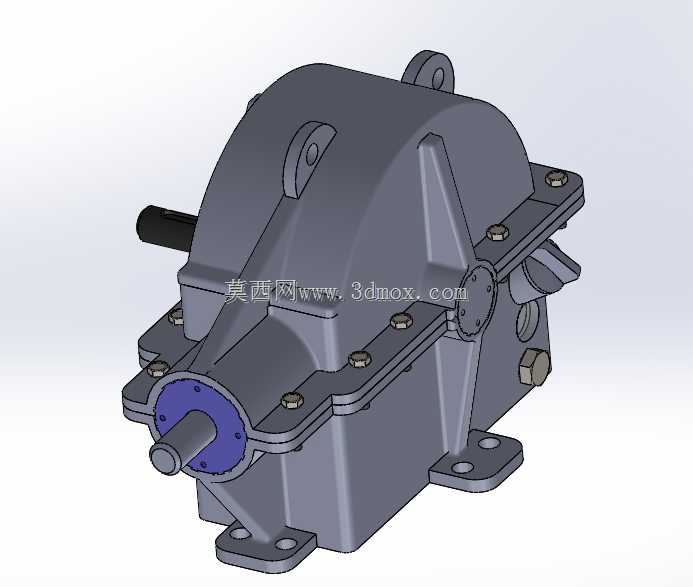

车间里常规直齿圆柱齿轮箱只能平行轴传动，遇到动力输入输出轴需要垂直排布的工位，往往要额外加装转角传动座，不仅多占安装空间，同轴度偏差还会带来额外的振动损耗，长期运转下轴承偏磨的故障占比能到两成以上。这款单级伞齿轮传动结构，直接把90度换向功能集成在箱体内，省去了外接转角座的装配环节。箱壳的安装脚做了加宽加厚的铣平处理，四个安装孔位同轴度公差控制在0.02mm以内，现场打膨胀螺栓固定时不会出现箱壳翘曲，输入输出轴的中心高偏差能直接控制在允许范围内，不用反复垫铜皮调整。伞齿轮的啮合齿面做了修形处理，不是理论上的纯渐开线齿形，齿顶位置特意留了0.03mm的修缘量，满负载启动时不会出现齿顶刚性撞击，运转噪音能比未修形的结构低6分贝左右。端盖和箱体的配合面没有用常规的平面密封，而是在端盖上加工了一圈浅止口，装配时嵌入箱体的定位槽，哪怕密封胶涂得不够均匀，也不会出现渗油问题，日常维护拆检端盖后重新装配，同轴度也不会出现偏差。输入轴端的密封槽做了双道设计，外侧装防尘圈阻挡车间里的铁屑粉尘，内侧装骨架油封封润滑油，在多粉尘的机加工车间里用，密封件的更换周期能延长一倍。箱体内腔的加强筋没有做等厚设计，靠近轴承座的位置筋厚加到8mm，远离受力点的位置减到4mm，既保证了轴承座的支撑刚性，又不会让箱体整体过重，铸件冷却时也不会因为壁厚差太大出现缩孔缺陷。输出轴端的轴承选用了圆锥滚子轴承，能同时承受径向力和轴向力，伞齿轮传动产生的轴向分力直接由轴承承载，不用额外加装推力轴承，轴系的零件数量减少了三个，装配时的累积公差也更容易控制。箱盖和箱体的连接螺栓孔做了锪平处理，螺栓拧紧时不会因为接触面倾斜导致预紧力不均，箱盖的密封面受力均匀，长期运转也不会出现结合面漏油的情况。吊环的安装位置特意选在箱体重心的正上方，车间里吊装转运时箱体不会倾斜，输入输出轴不会因为吊装受力出现弯曲变形。
