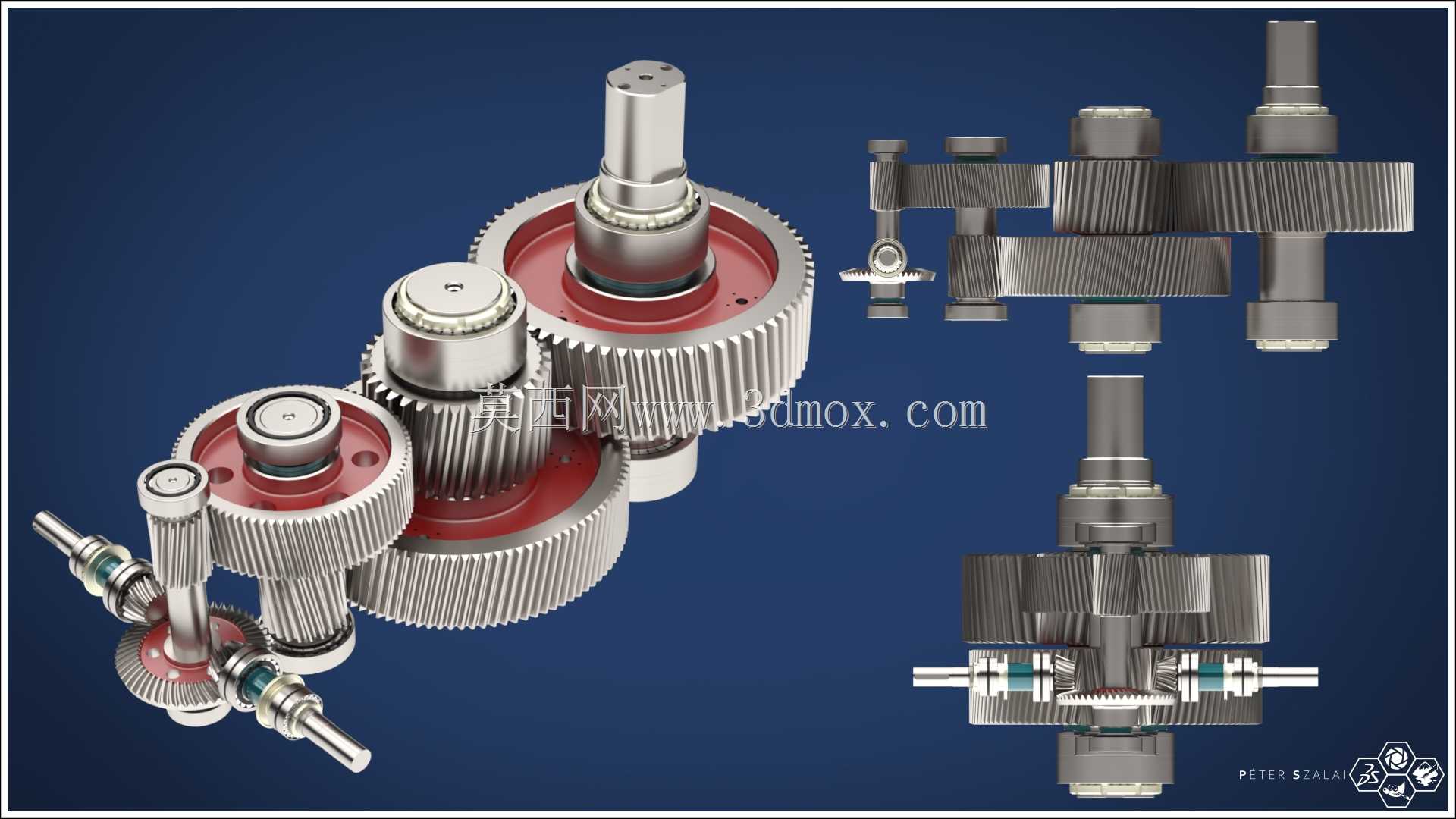

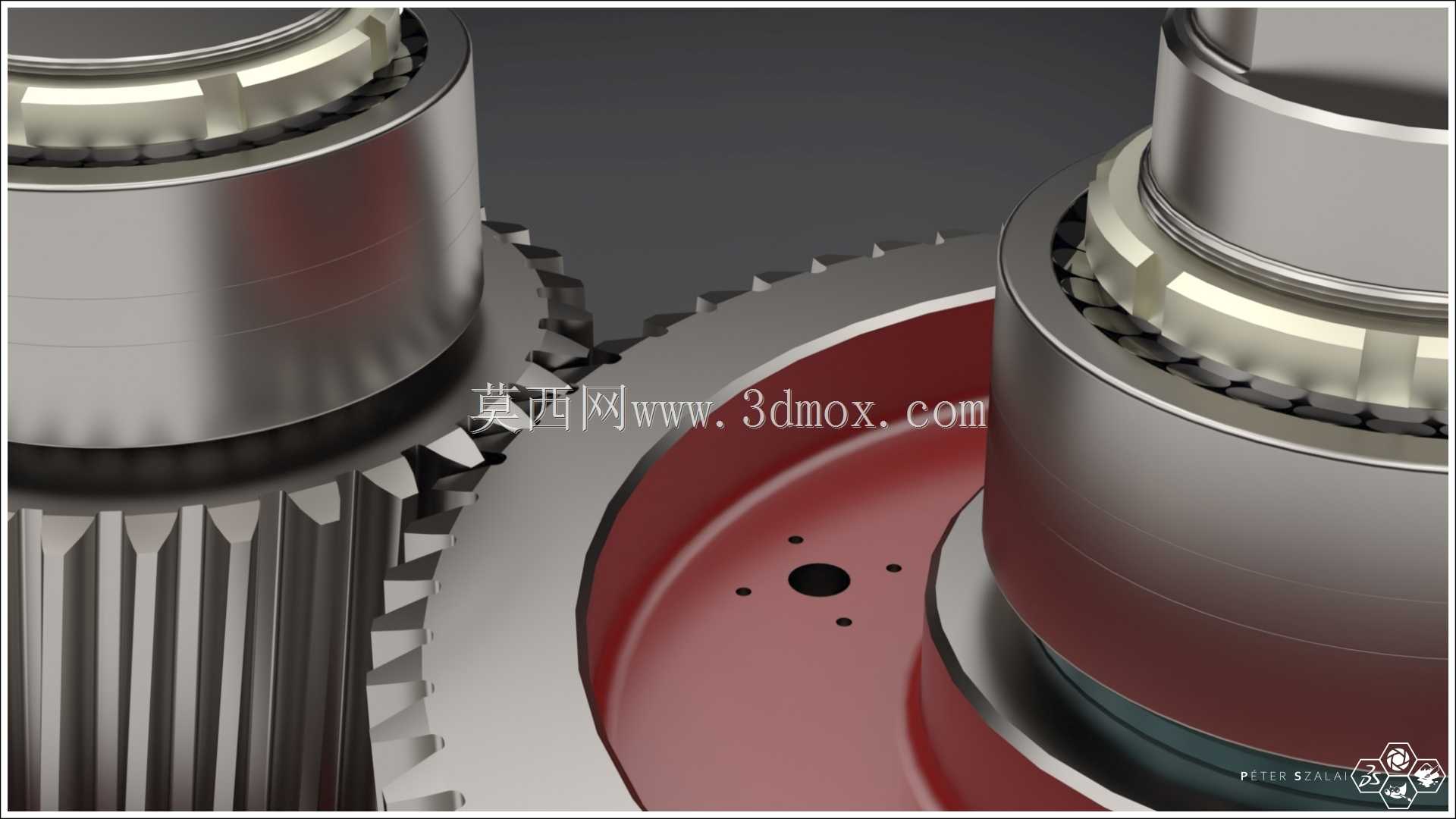

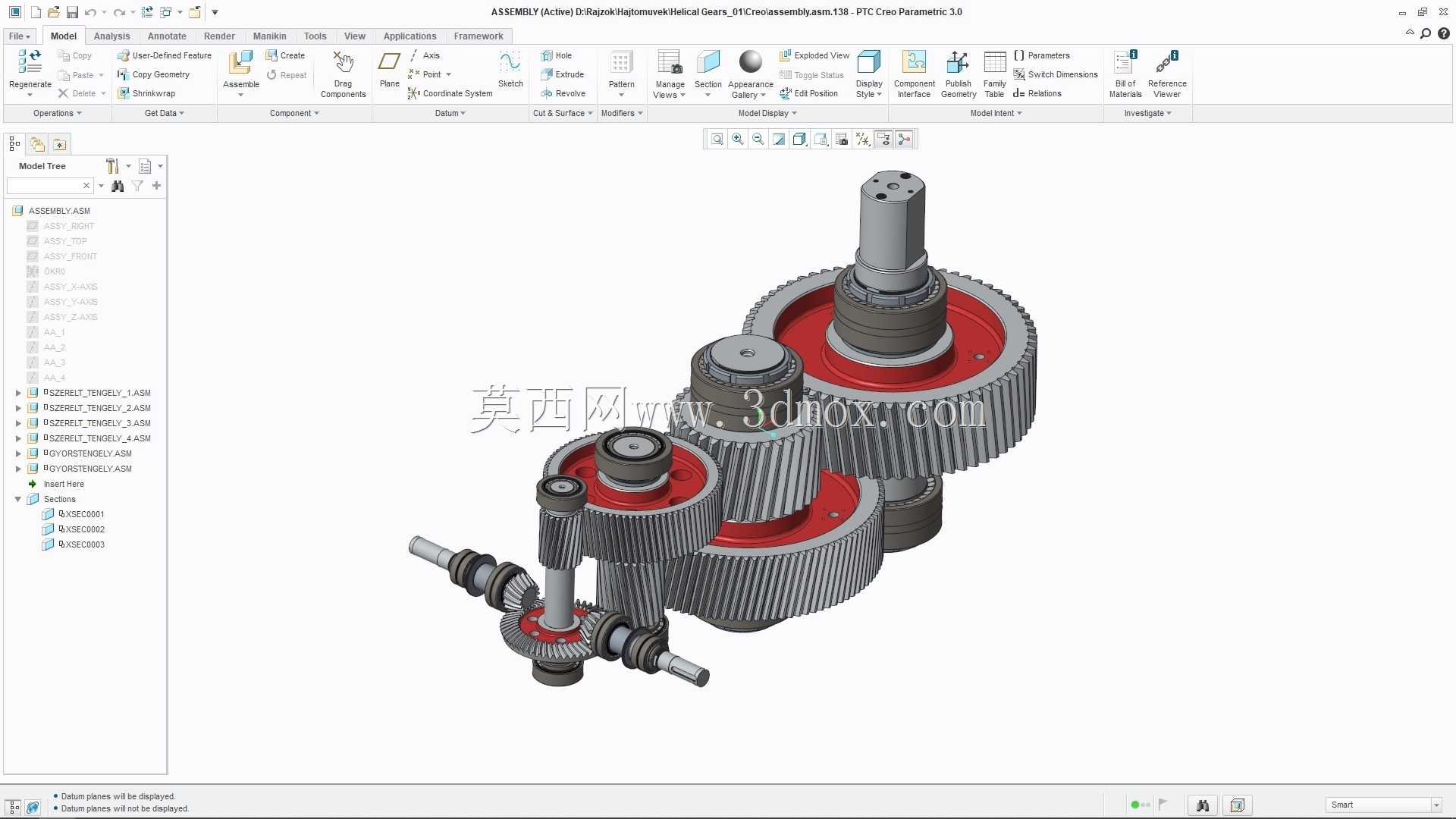

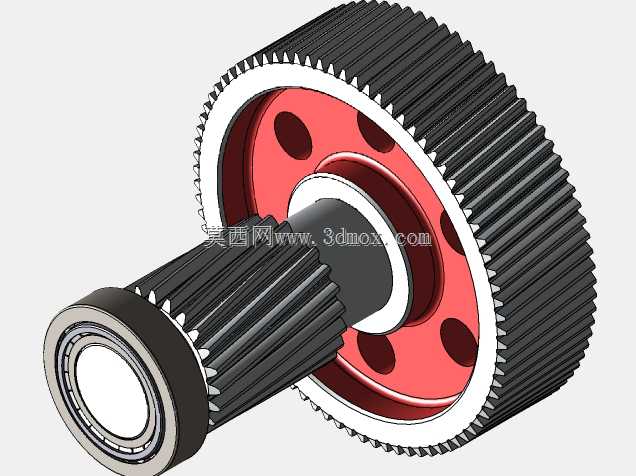

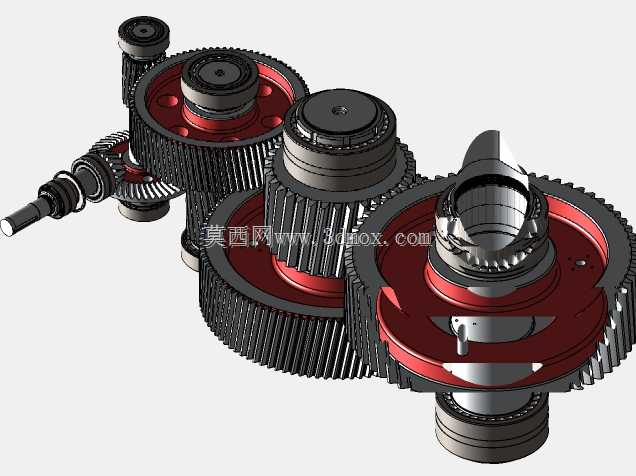

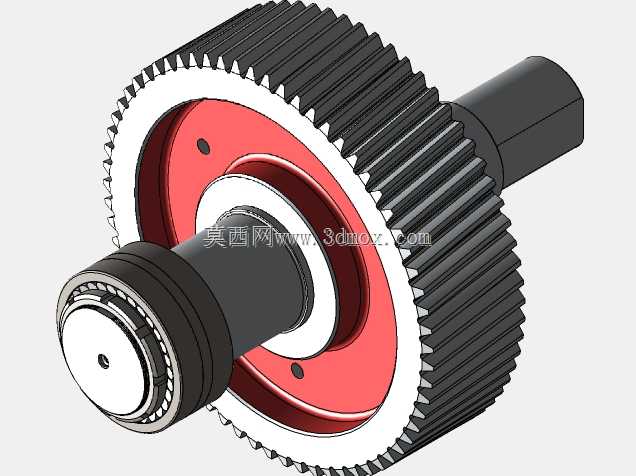

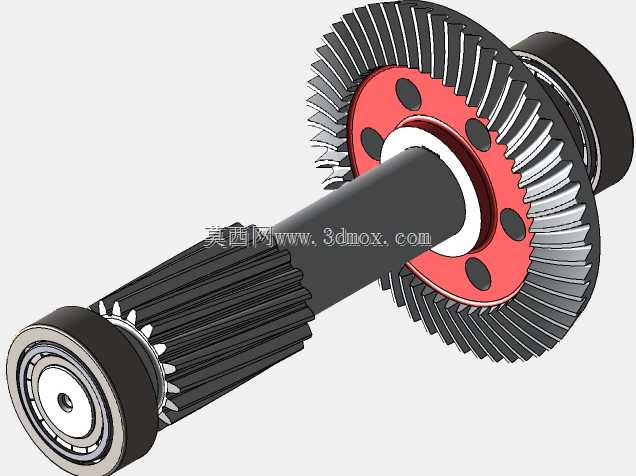

多联斜齿轮传动组装配结构设计

项目分类:齿轮 发布时间:2021-03-14 ID:124339
  • 多联斜齿轮传动组装配结构设计
  • 多联斜齿轮传动组装配结构设计
  • 多联斜齿轮传动组装配结构设计
  • 多联斜齿轮传动组装配结构设计
  • 多联斜齿轮传动组装配结构设计
  • 多联斜齿轮传动组装配结构设计
  • 多联斜齿轮传动组装配结构设计
  • 多联斜齿轮传动组装配结构设计
  • 多联斜齿轮传动组装配结构设计
  • 多联斜齿轮传动组装配结构设计
  • 多联斜齿轮传动组装配结构设计
  • 多联斜齿轮传动组装配结构设计

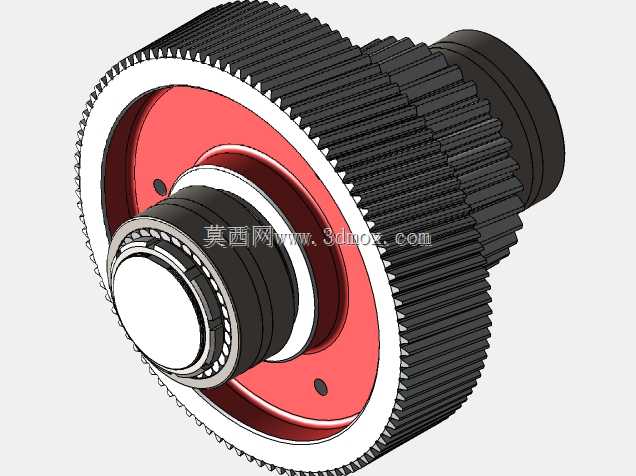

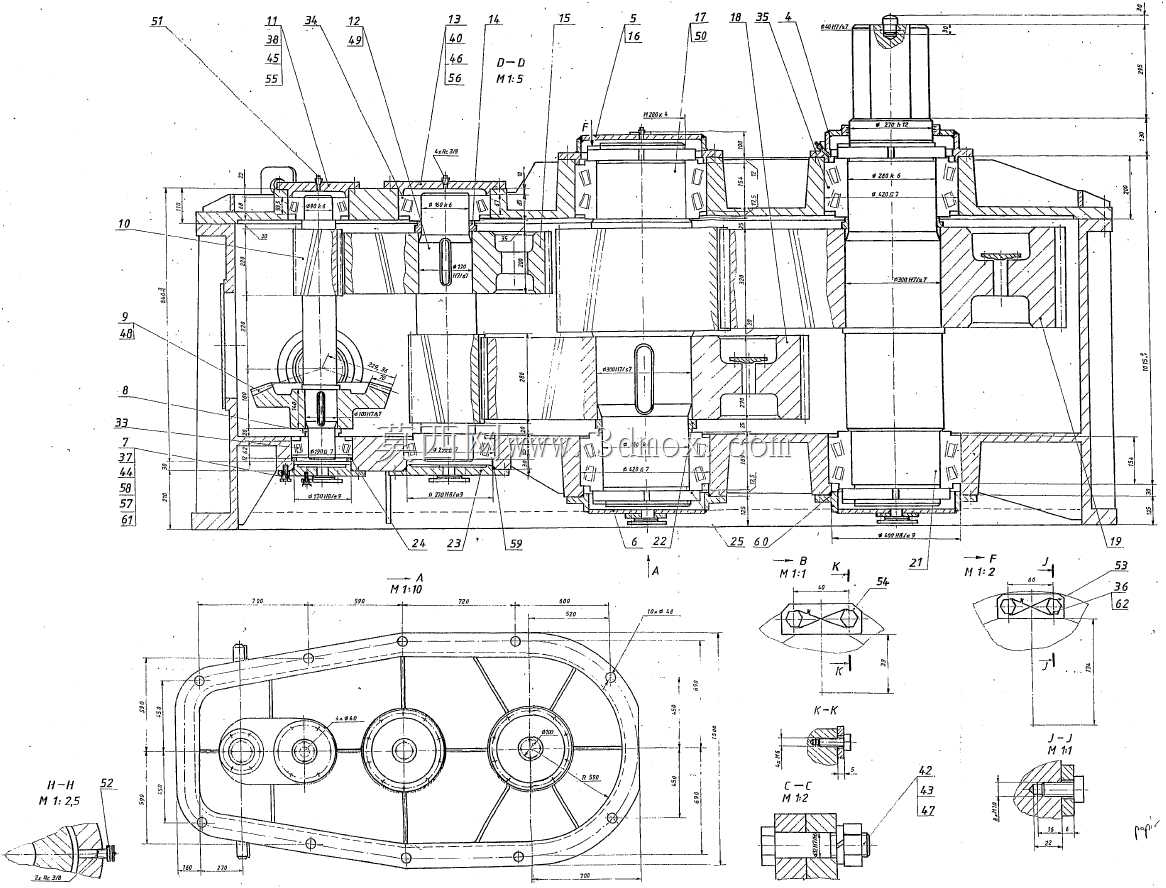

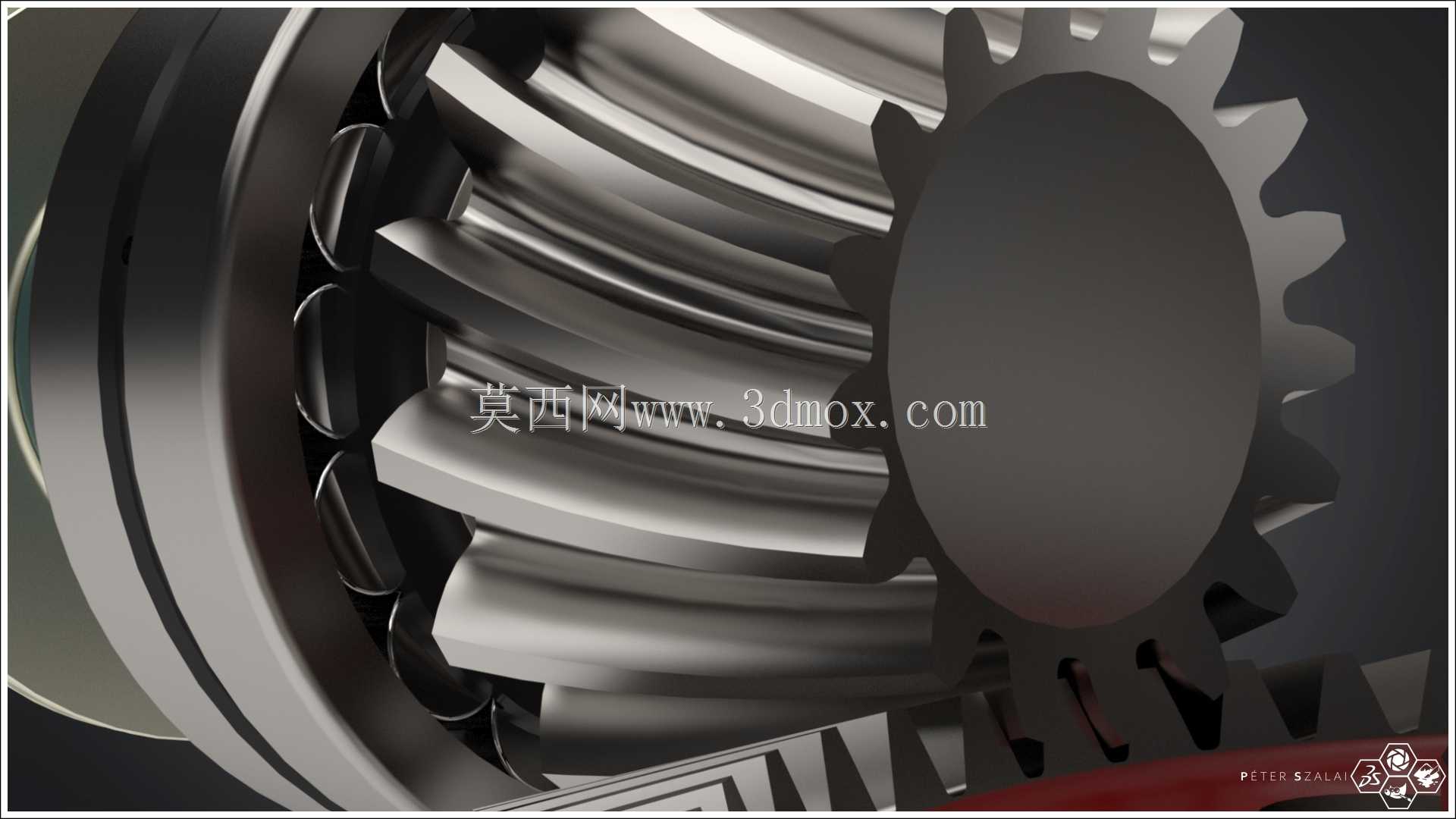

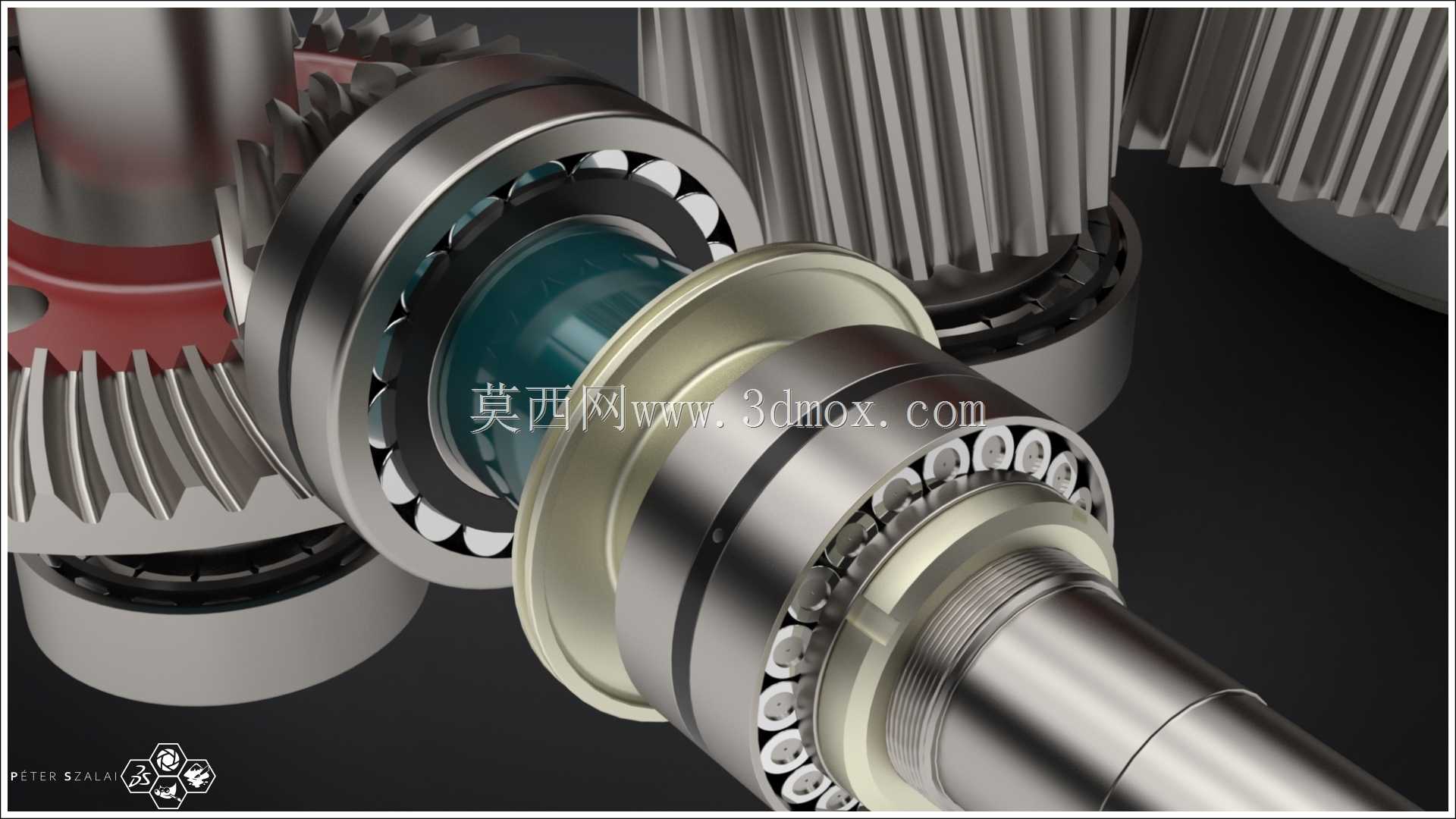

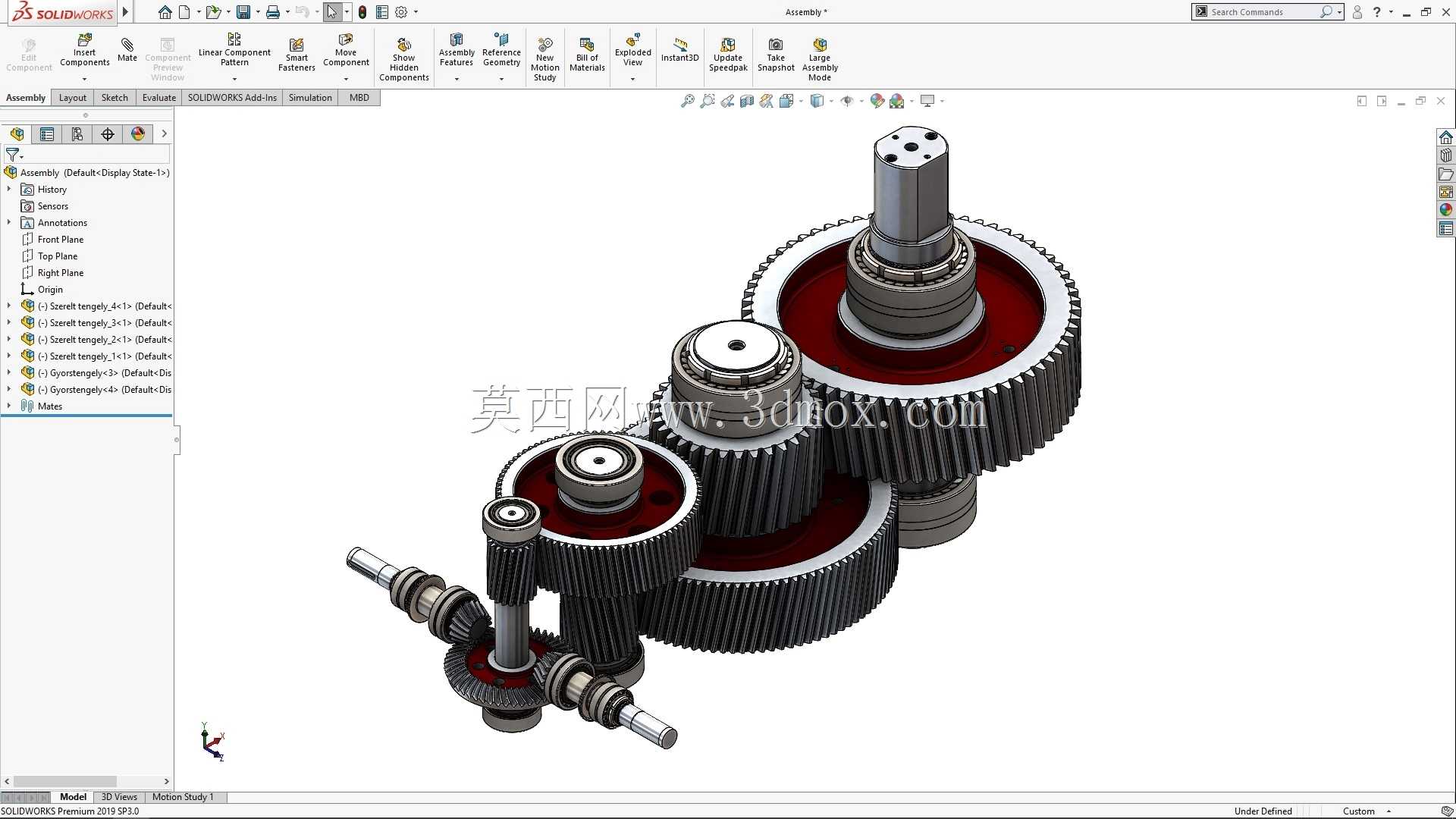

车间里常规直齿轮传动在重载变速工况下,齿面接触应力集中导致的点蚀、断齿故障占比超四成,这套斜齿轮传动组从啮合特性出发做的结构调整,刚好能对冲这类现场痛点。斜齿的螺旋角选在15度区间,没有盲目追求大重合度带来的低噪音,毕竟螺旋角过大会让轴向力陡增,两端轴承的选型成本和装配预紧难度都会跟着涨,这个角度刚好把重合度控制在1.6到1.8之间,既保证啮合时始终有两对以上齿面接触分担载荷,又把轴向力控制在深沟球轴承可承受的阈值内,不用额外加装推力轴承挤占箱体空间。每根轴上的齿轮和轴肩的贴合面都做了0.02mm的退刀槽设计,之前做过的同类结构没留这个余量,滚齿加工时齿根处容易留下台阶,装配时齿轮端面靠不实轴肩,高速转动时会出现轴向窜动,时间长了键槽就会被滚成椭圆。齿轮和轴的配合选了过渡配合带轻微过盈,不用加热就能用铜棒敲入,后期维护拆换也不用拉马,现场维修的师傅不用专门备加热设备就能操作。输出端的双联齿轮做了分体式结构,两个齿圈之间用止口定位加螺栓锁紧,不是一体铣削出来的,之前一体结构的双联齿轮只要其中一个齿面磨损,整个零件就得报废,分体式的只需要更换磨损的齿圈,备件成本能降六成多。啮合侧隙留了0.08mm的公差带,不是按理论零侧隙做的,热机后齿轮和轴的膨胀量不一样,零侧隙会直接把齿面卡死,冷态下这点侧隙也不会产生明显的回程误差,刚好适配闭式齿轮箱里油浴润滑的工况,润滑油能顺利进到啮合面之间形成油膜,不会出现干磨。箱体和轴承座的同轴度公差标在了0.03mm以内,之前有套样机同轴度超差,装完后转起来轴承温度半小时就升到八十度以上,拆开看滚道已经磨出明显的亮带,这套结构里每个轴承位的尺寸链都单独核算过,装配时不用反复刮研轴承座就能达到同轴度要求。齿面的粗糙度要求控制在Ra1.6,不用做磨齿工序,滚齿之后做剃齿就能达到要求,加工成本比磨齿低近一半,对于中低速重载的传动场景来说,这个精度等级完全够用,没必要追求过高的加工精度造成成本浪费。
