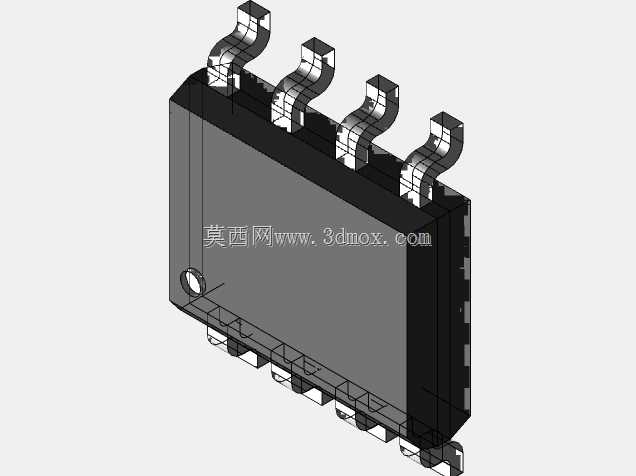

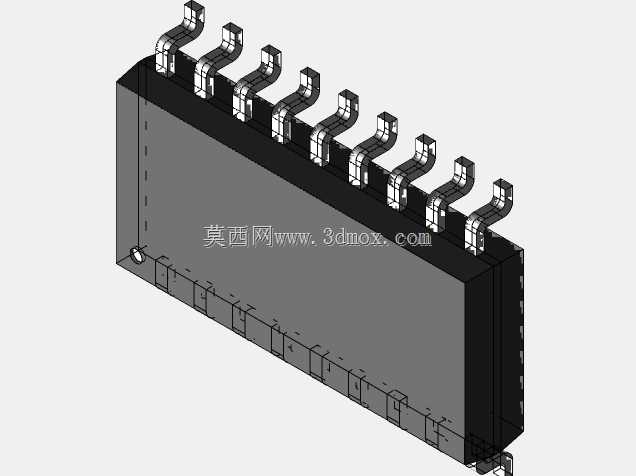

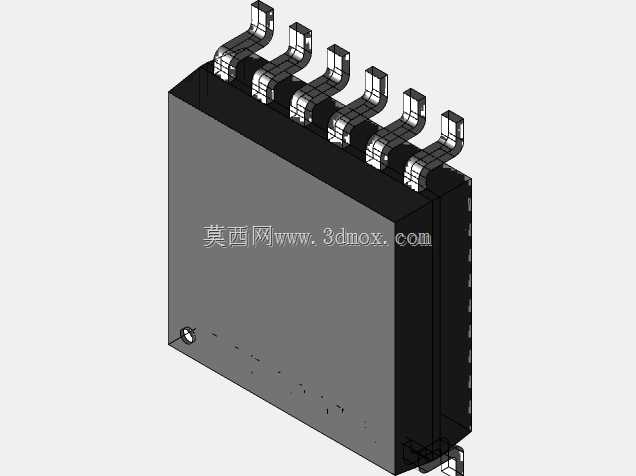

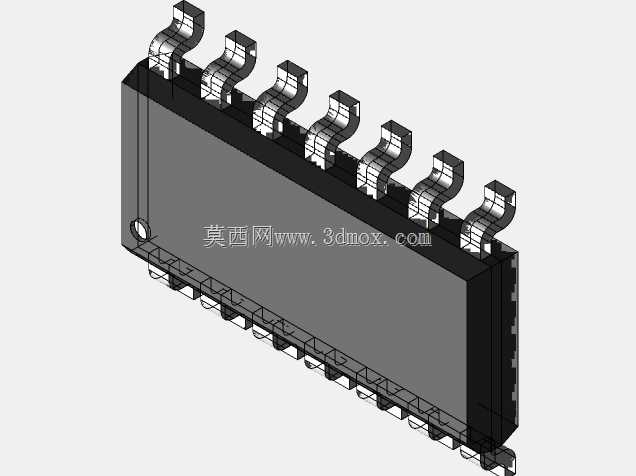

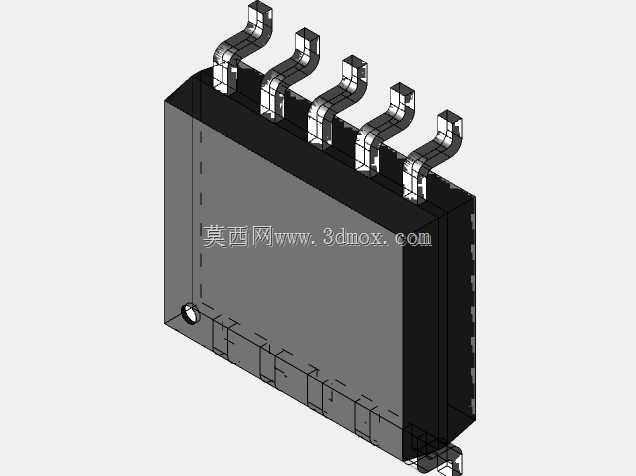

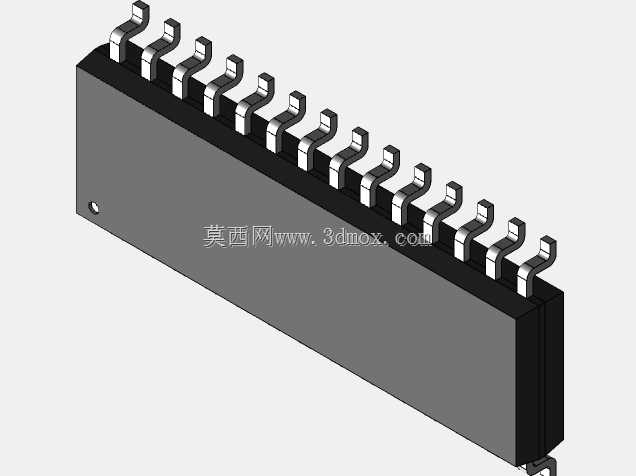

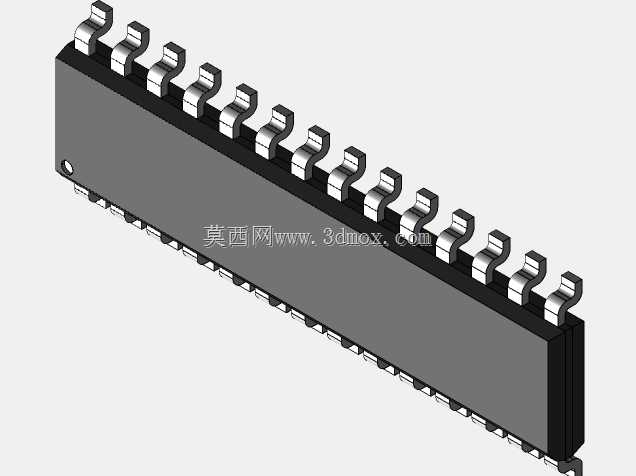

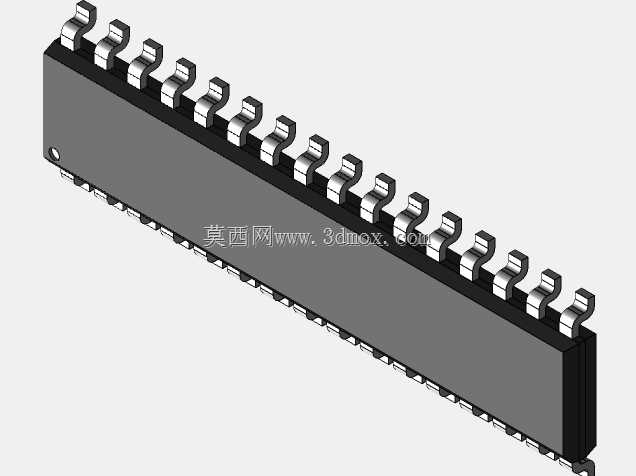

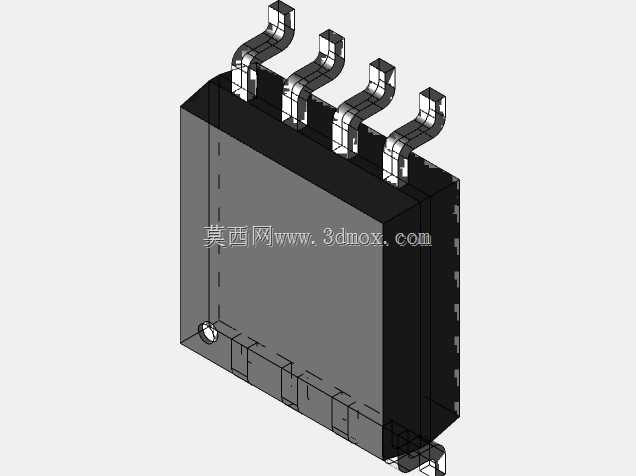

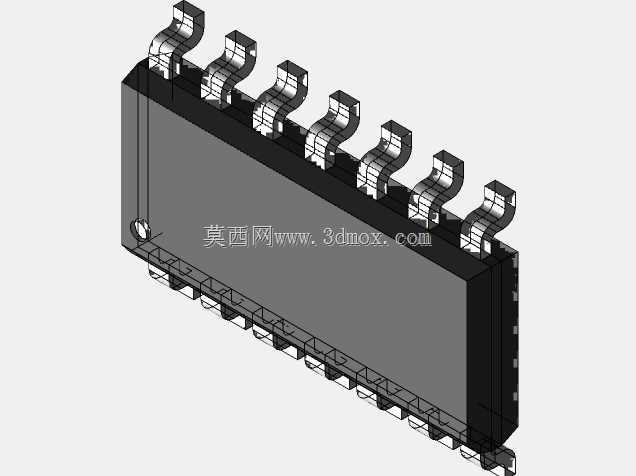

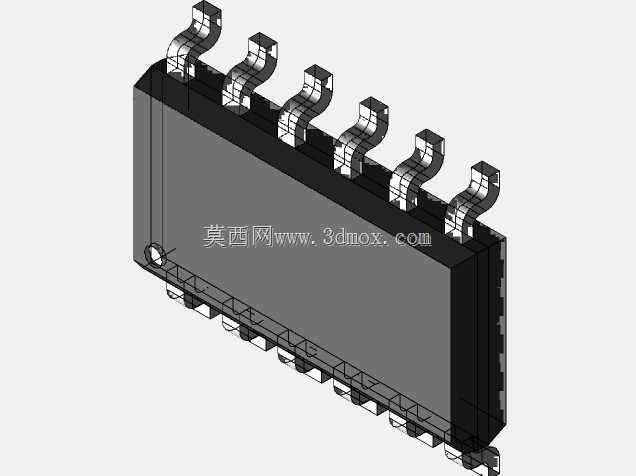

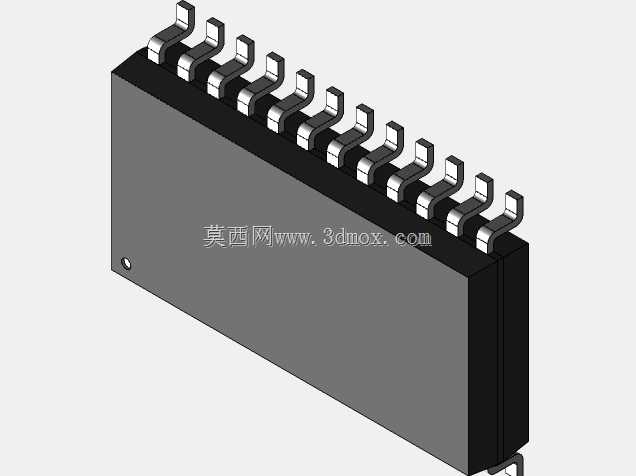

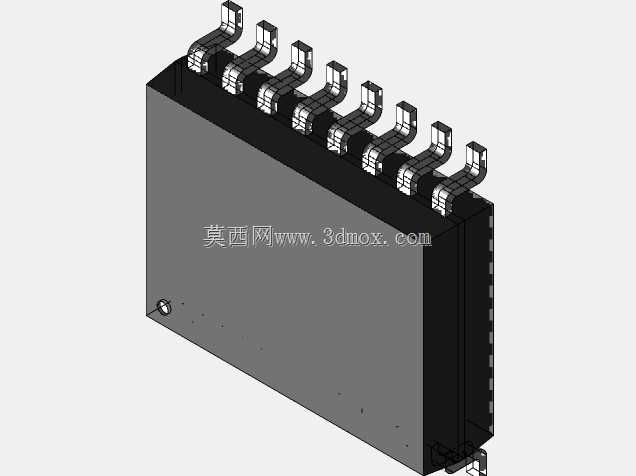

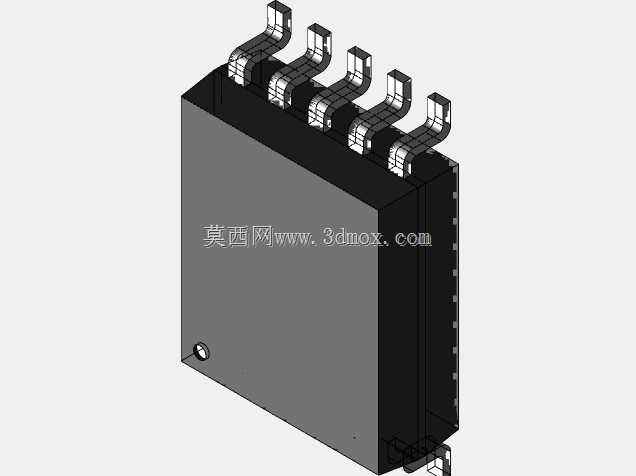

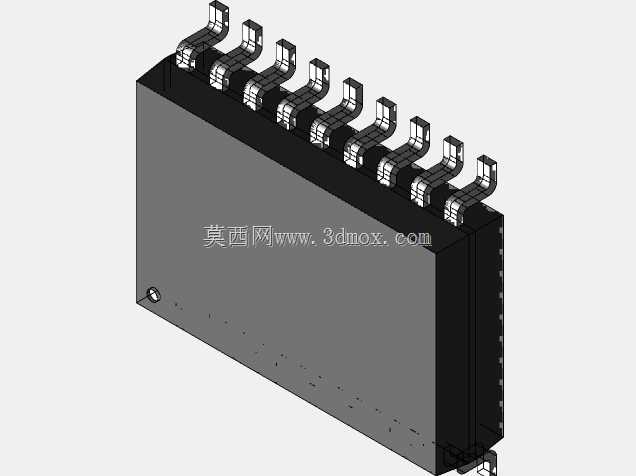

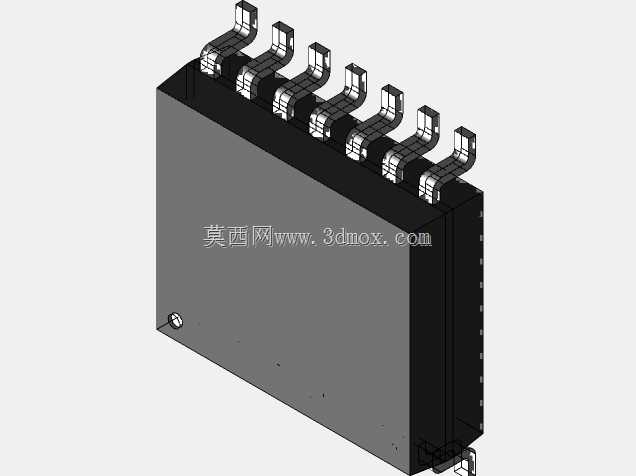

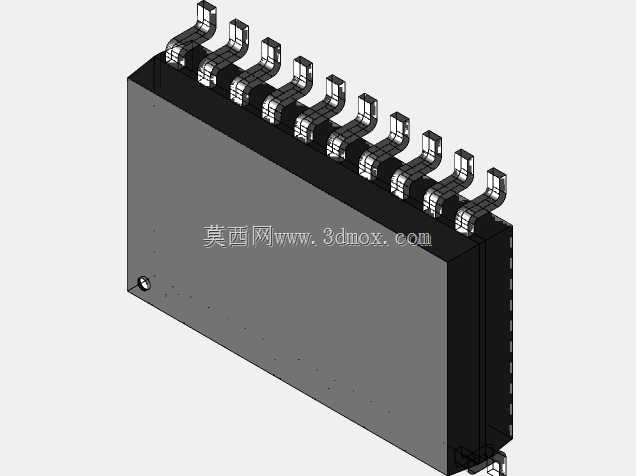

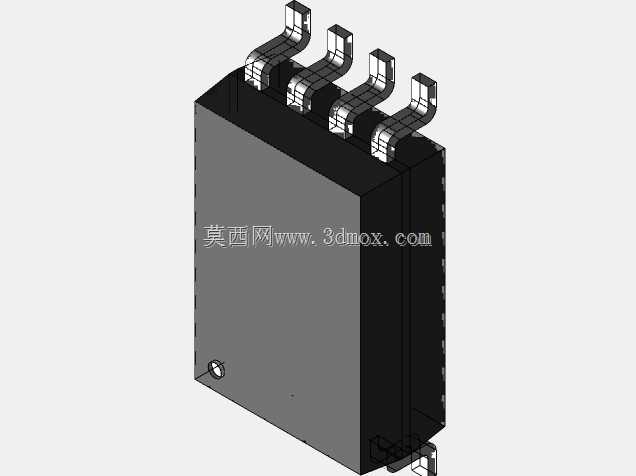

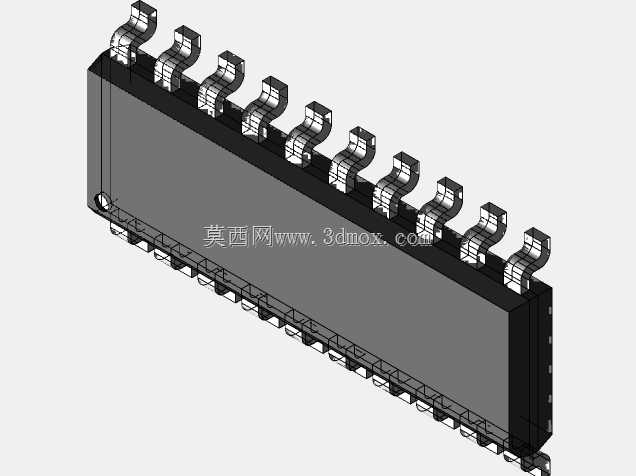

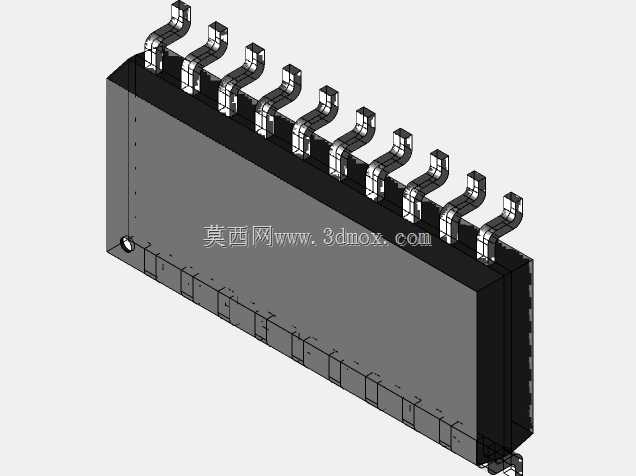

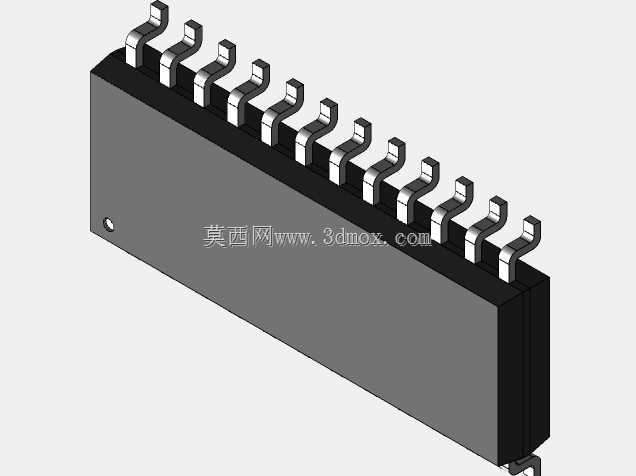

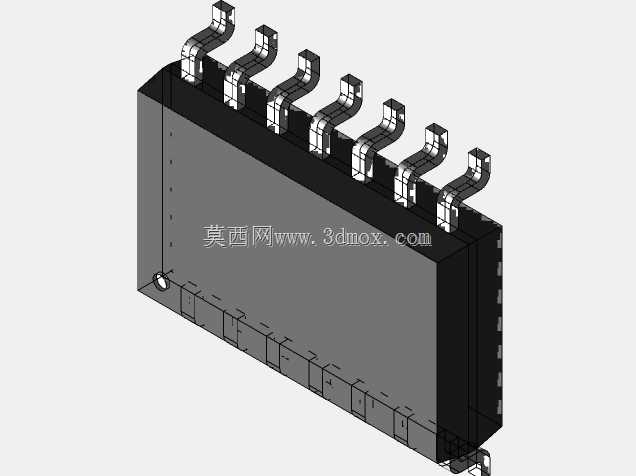

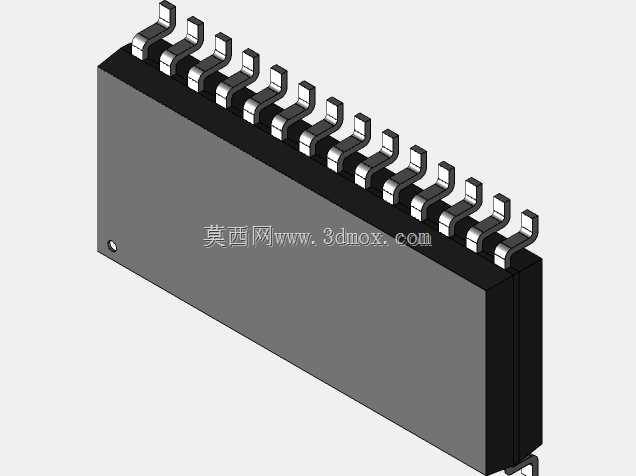

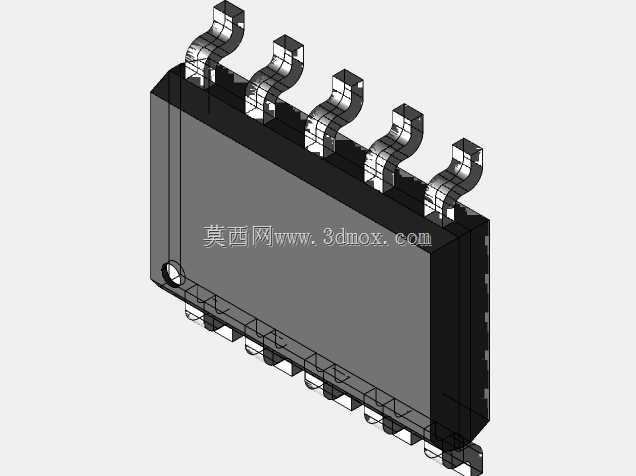

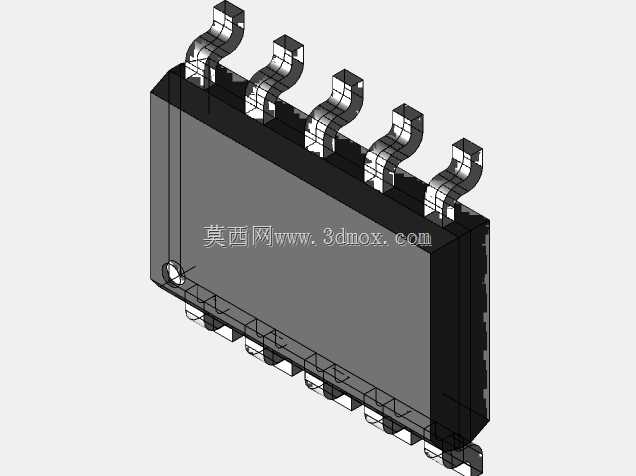

多规格SOIC贴片集成电路封装结构

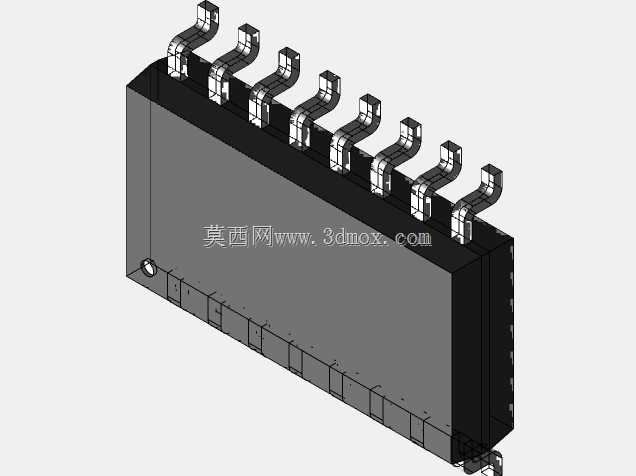

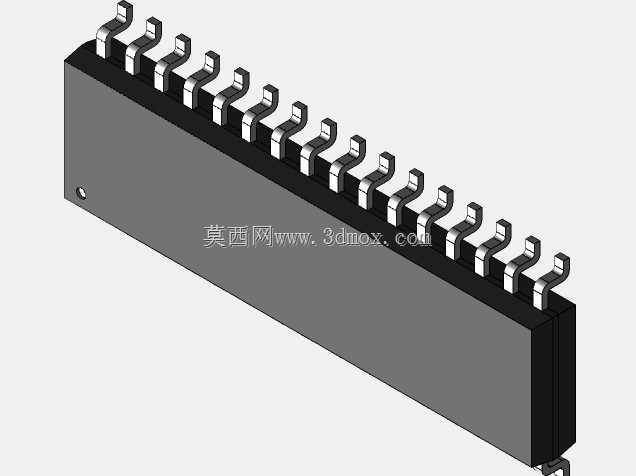

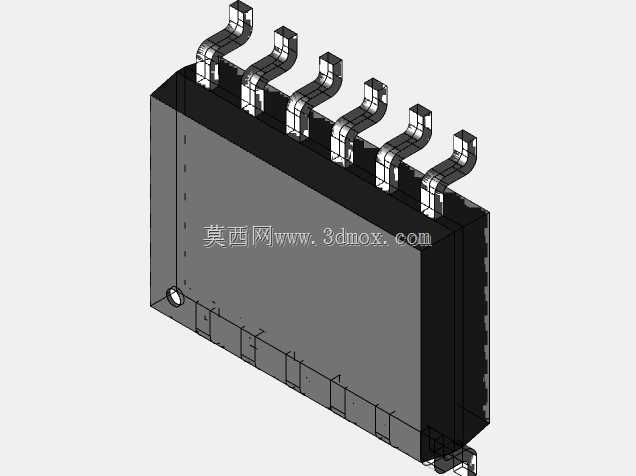

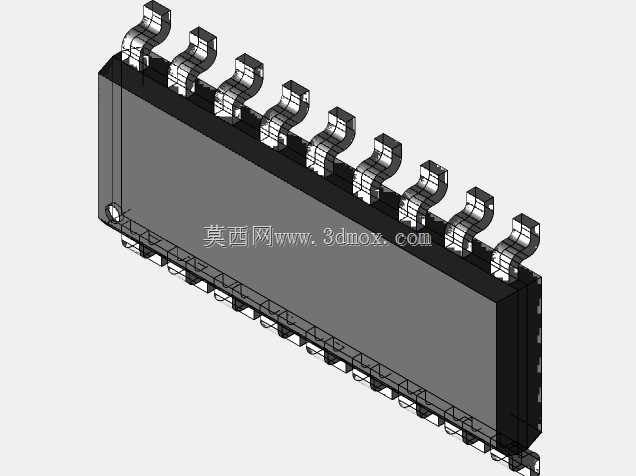

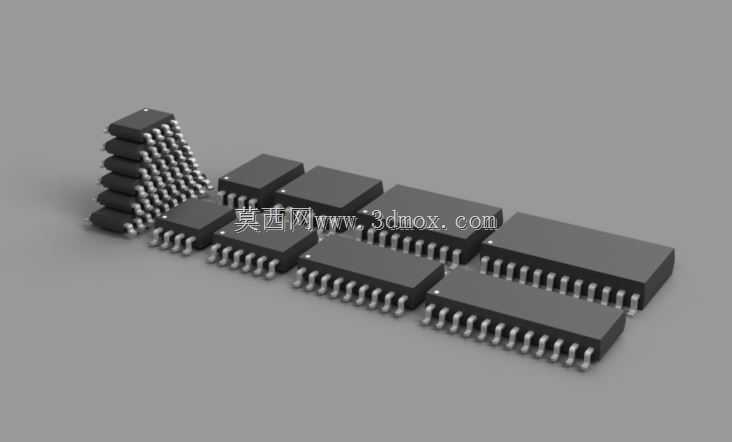

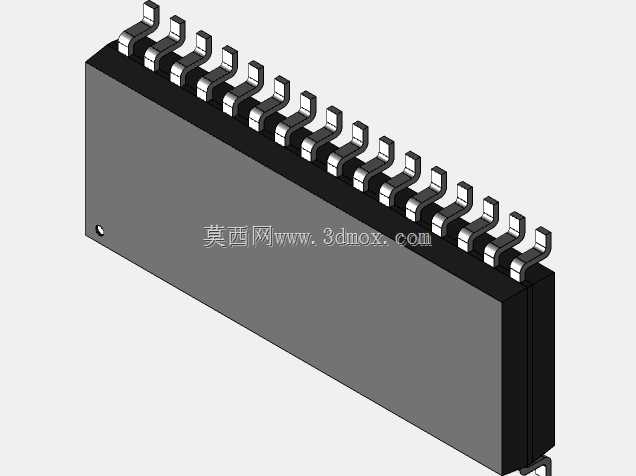

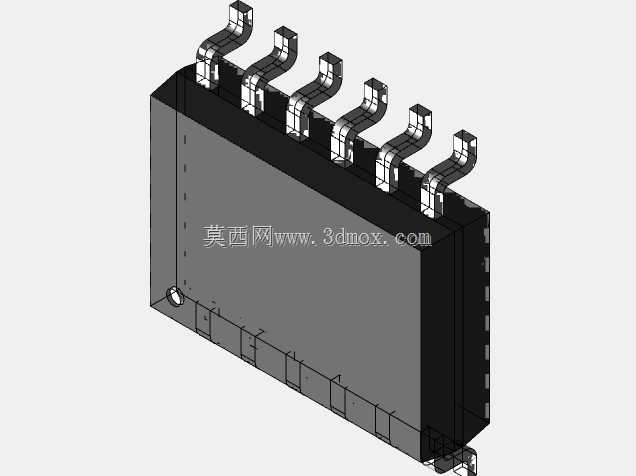

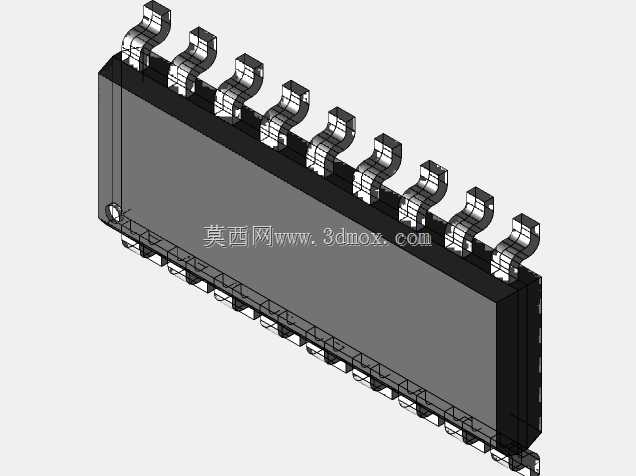

电子贴片加工产线里，SOIC封装的共面度偏差一直是SMT回流焊虚焊的核心诱因，不少设计端输出的封装三维数模只做了外形示意，忽略引脚成型后的公差累积，导致钢网开孔匹配度差，批量生产时的不良率居高不下。这套覆盖3.9mm、5.28mm、7.5mm三种本体宽度，引脚数从8脚到32脚全序列的SOIC封装数模，完全围绕加工适配的核心需求做细节校准。引脚的鸥翼成型角度没有照搬理论值，而是参考贴片厂实际引脚成型的冲裁回弹量，把引脚末端的共面度公差控制在0.08mm以内，和SMT工艺的可接受阈值完全对齐，数模里的引脚厚度、宽度尺寸都对应量产料的实际冲压规格，不会出现数模尺寸和实物料差导致的焊盘对位偏移。不同引脚数的封装本体，侧面的脱模斜度也做了对应调整，小尺寸8脚、10脚封装的斜度适配塑封模的小腔室脱模阻力，大尺寸28脚、32脚封装的斜度兼顾本体结构强度和塑封料的流动填充效率，不会出现数模里直角结构实际开模时必须额外加斜度导致的尺寸偏差。引脚和本体结合的位置，数模里还原了实际封装的包胶结构，不是简单的两个实体拼接，这个细节在做PCB热仿真的时候，能更准确计算引脚到本体的热传导路径，避免仿真时因为接触热阻设置错误导致的散热评估偏差。不同宽度的本体，引脚的伸出长度也做了差异化设置，窄体封装的引脚伸出长度更短，适配高密度布板时的焊盘间距要求，宽体封装的引脚伸出长度略长，兼顾手工返修时的烙铁操作空间，不会出现焊盘太密连锡的问题。数模里所有封装的引脚间距都严格对应IPC标准的标称值，同时预留了焊膏印刷后的焊料浸润空间，在做DFM可制造性检查的时候，能直接调用这套数模做钢网开孔的适配验证，不用再反复调整封装尺寸匹配加工厂的工艺能力。哪怕是做实训教学场景，这套数模也能让学员直观理解不同规格SOIC封装的加工公差边界，避免设计时只看标称尺寸忽略工艺余量的常见问题。
