H&K416步枪上机匣高精度结构复刻

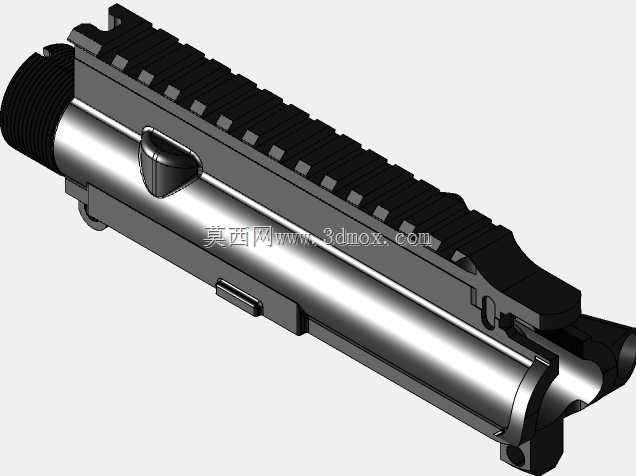

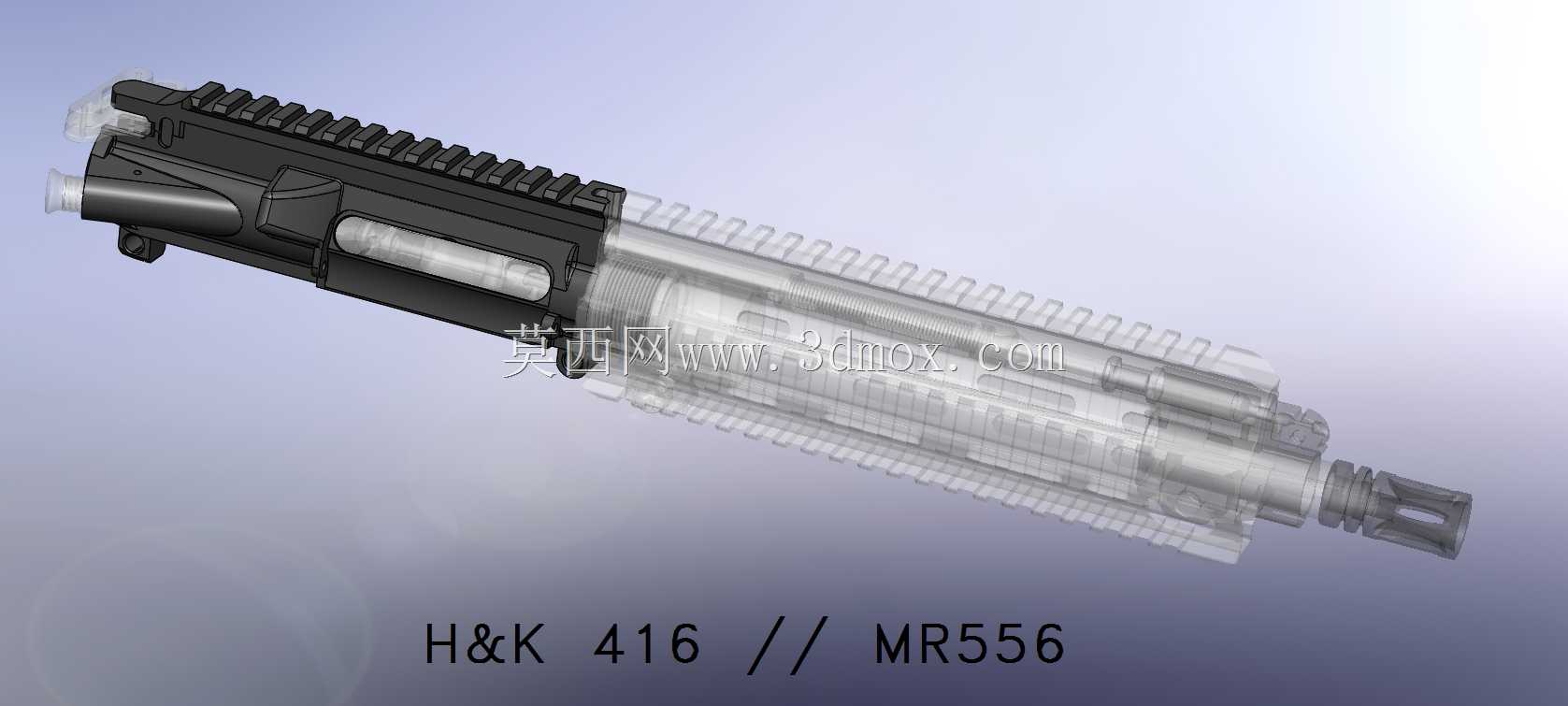

轻武器上机匣的加工适配一直是民用复刻领域的核心痛点，传统测绘建模常忽略导轨与机壳的同轴度偏差，导致成品装配后护木松动、瞄准基线偏移。本次复刻的H&K416/MR556上机匣结构，完全对标原厂图纸的公差带要求，机匣顶部皮卡汀尼导轨的齿距公差控制在0.02mm以内，每一节导轨的定位槽都做了倒角过渡处理，避免安装瞄准镜时出现卡滞。机壳导流板的曲面弧度经过三次调整，既保留了原厂导气结构的气流导向特性，又适配民用加工常用的6061铝合金铣削参数，不会因为曲面曲率过大导致铣刀崩损。前辅助壳体的安装凸台做了沉孔加深处理，比原厂结构多预留0.1mm的密封胶填充空间，解决民用复刻件常见的导气部位漏气问题。左侧凸台源自A2上机匣的成熟结构，虽然原厂图纸未标注该部位的细节参数，但结合实际使用场景做了圆角强化，避免反复拆装拉机柄时出现棱角磨损。护木定位环的配合公差选用H7/g6间隙配合，既保证护木可以顺畅推入到位，又不会出现左右晃动的旷量，前后定位销的孔位同轴度经过虚拟装配验证，销钉打入后不会出现别劲情况。透明护木段的内壁做了0.3mm的减薄处理，既还原了原厂展示款的视觉效果，又不会因为壁厚过大导致3D打印时出现内部应力开裂，枪口装置的连接螺纹做了退刀槽优化，适配市面上常见的1/2-28螺纹规格消焰器，不需要额外打磨就能直接旋入到位。所有棱角处都做了R0.5的圆角处理，既符合轻武器加工的安全规范，又能减少阳极氧化处理时的边角积漆问题，导气箍的安装位做了定位刻线，装配时不需要额外打表就能快速对齐导气孔位置，大幅降低民用爱好者的组装难度。
