大行程易搭建桌面数控雕刻机结构设计

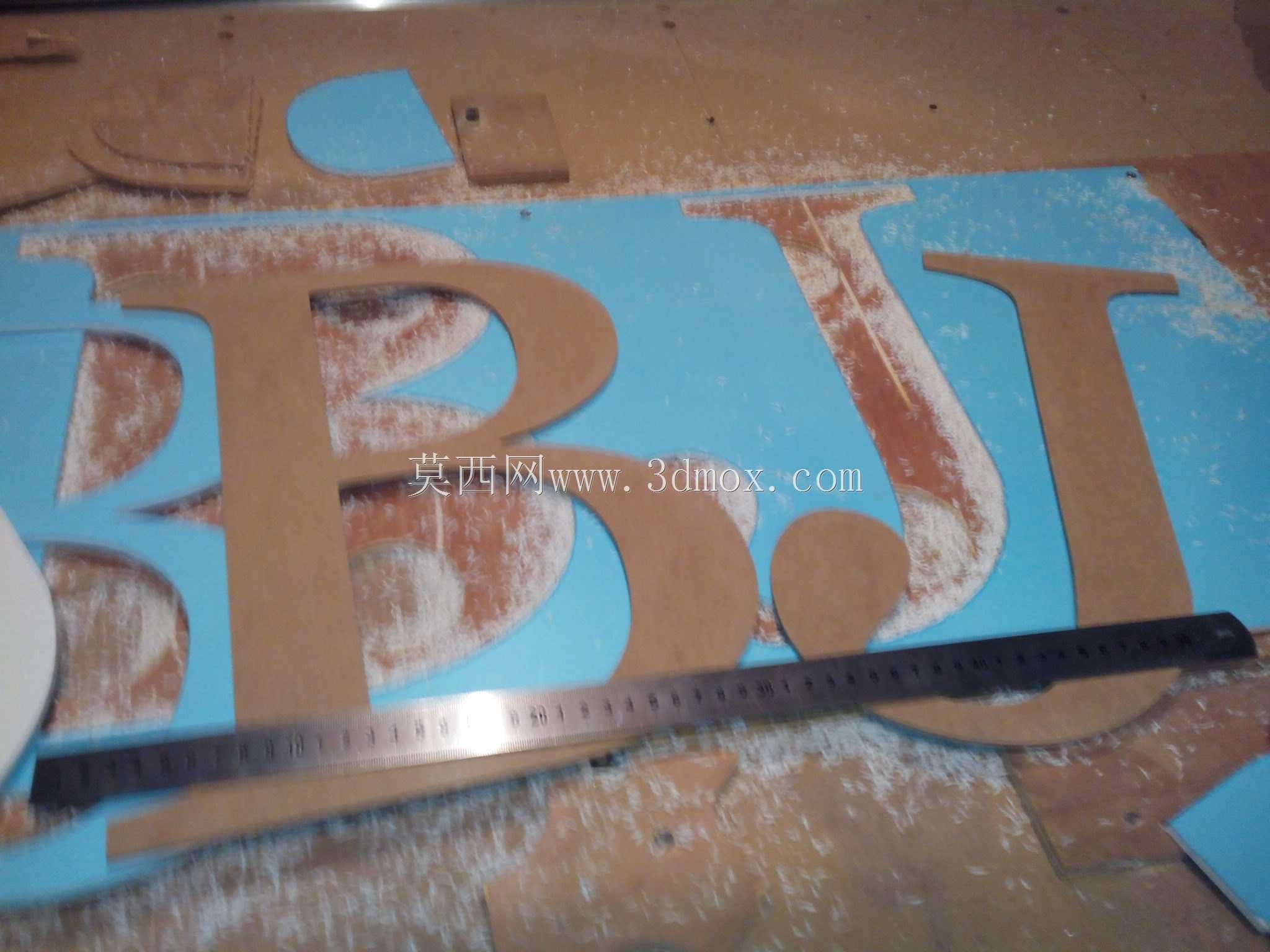

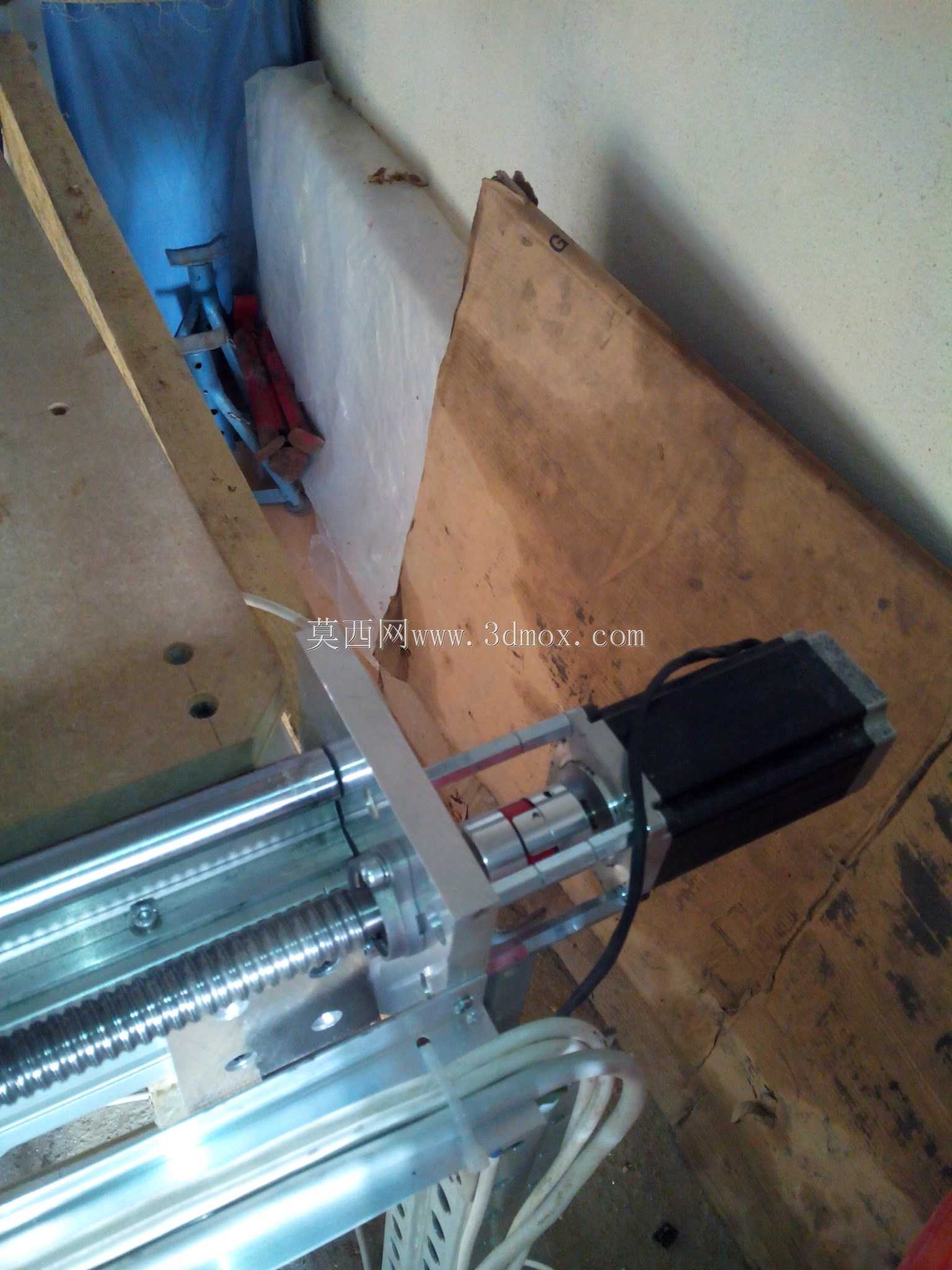

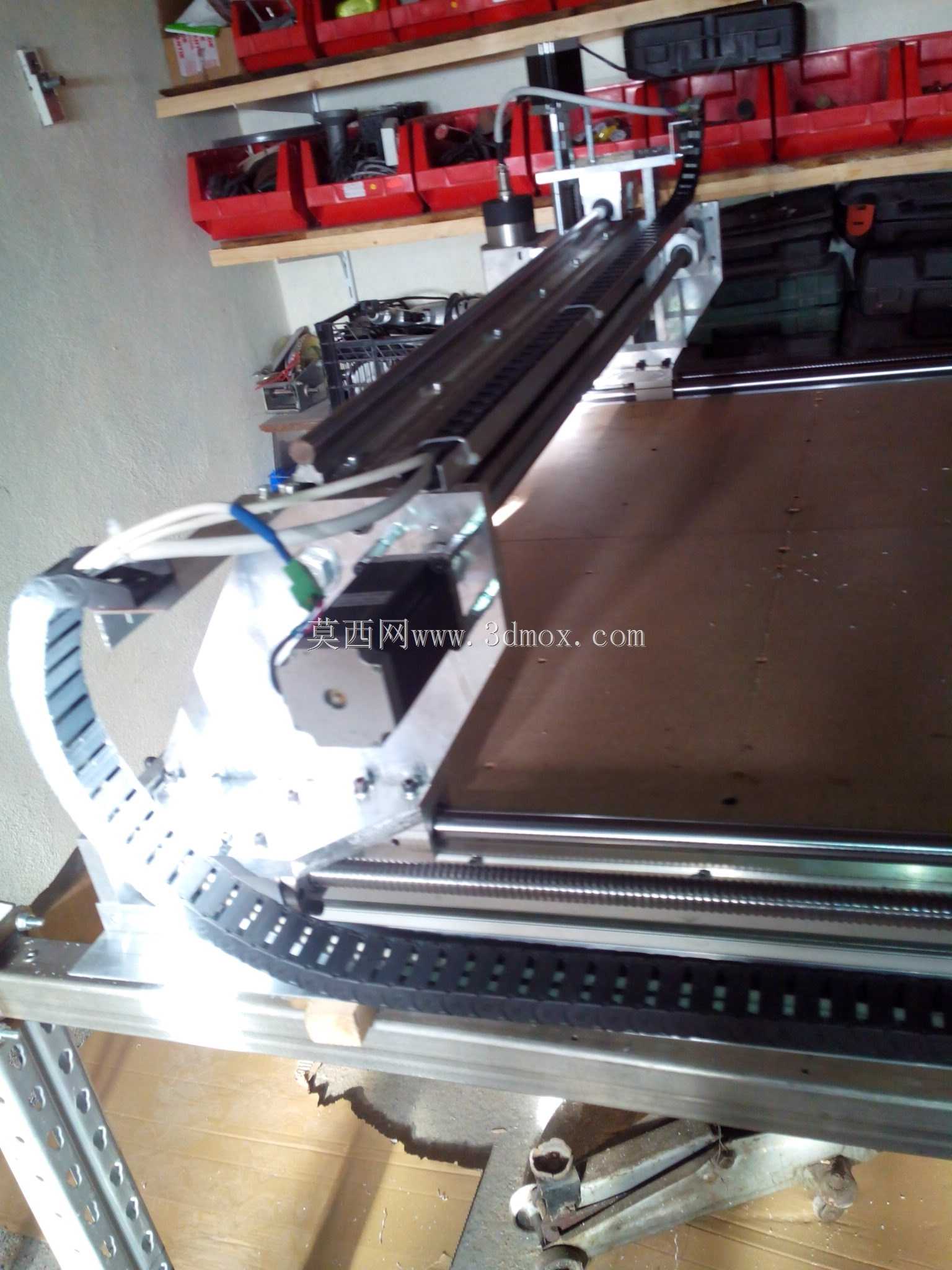

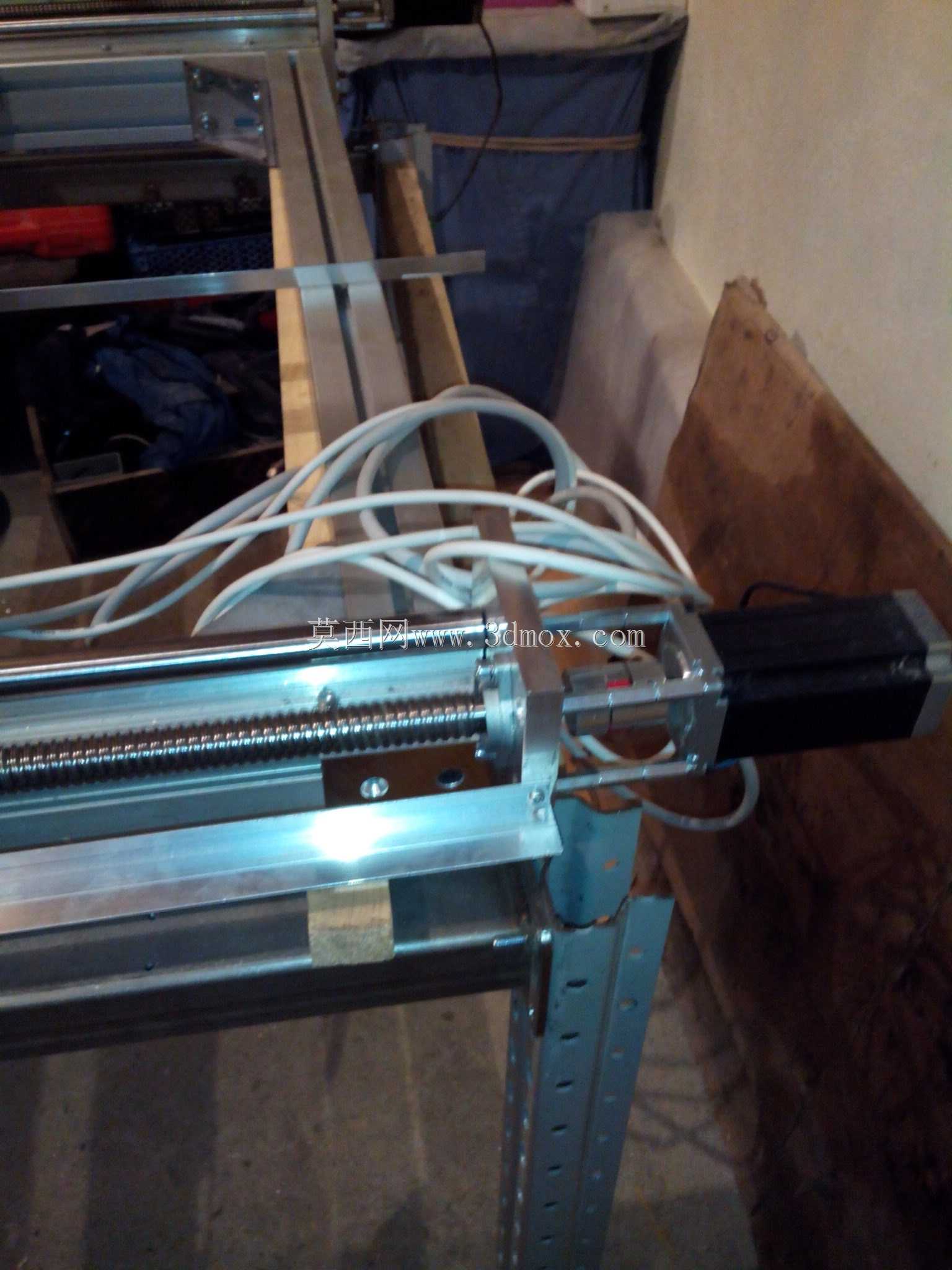

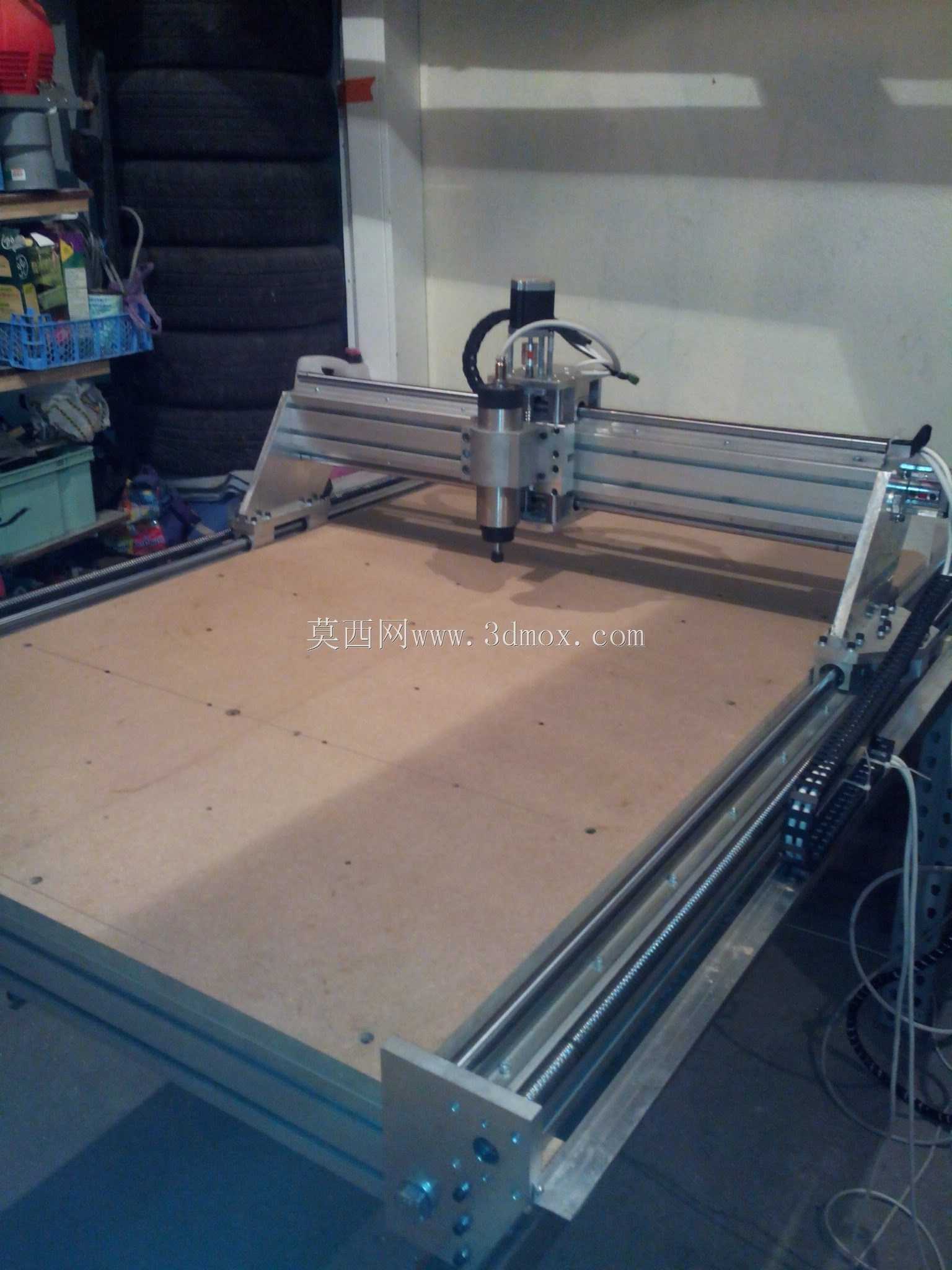

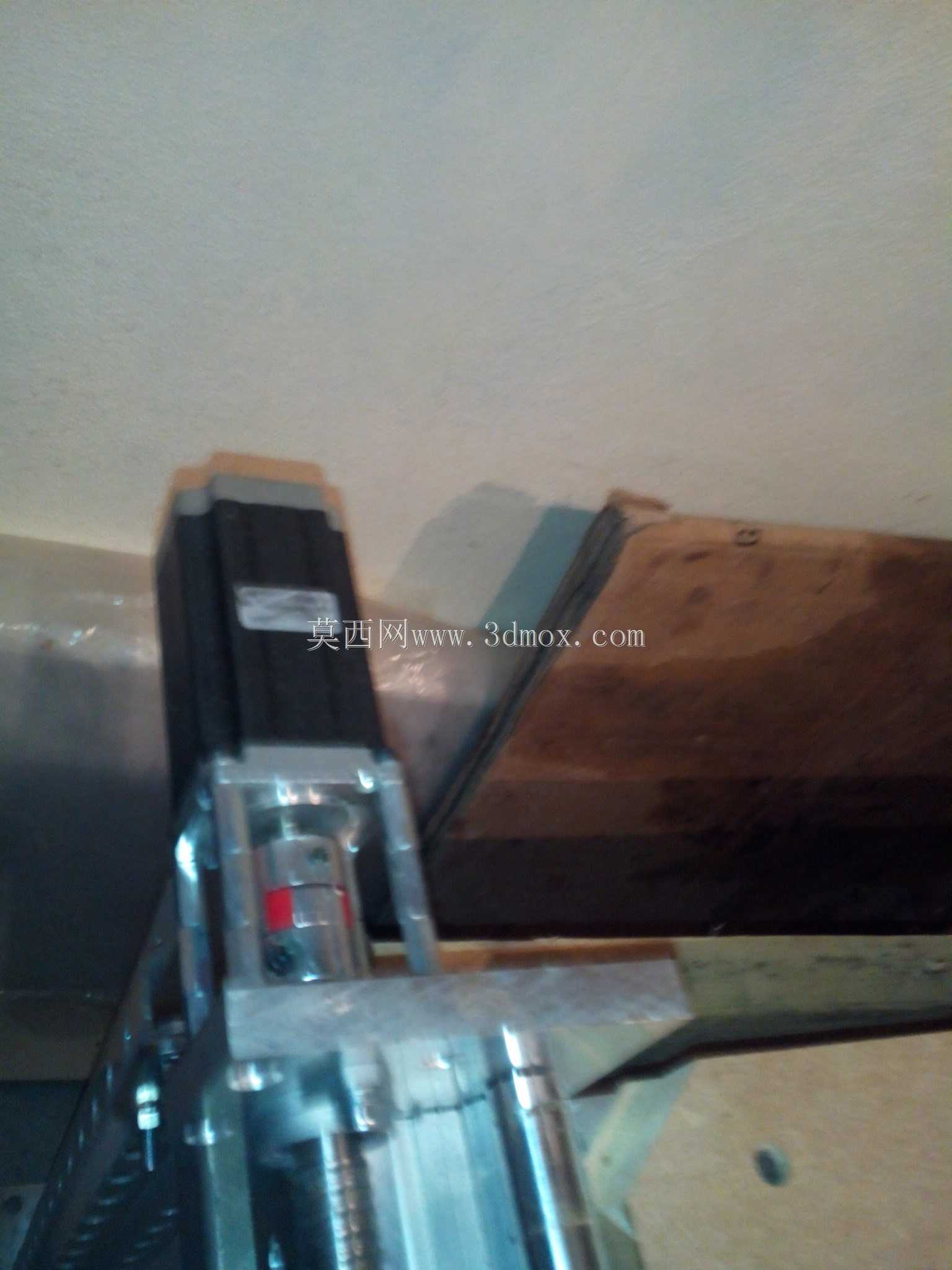

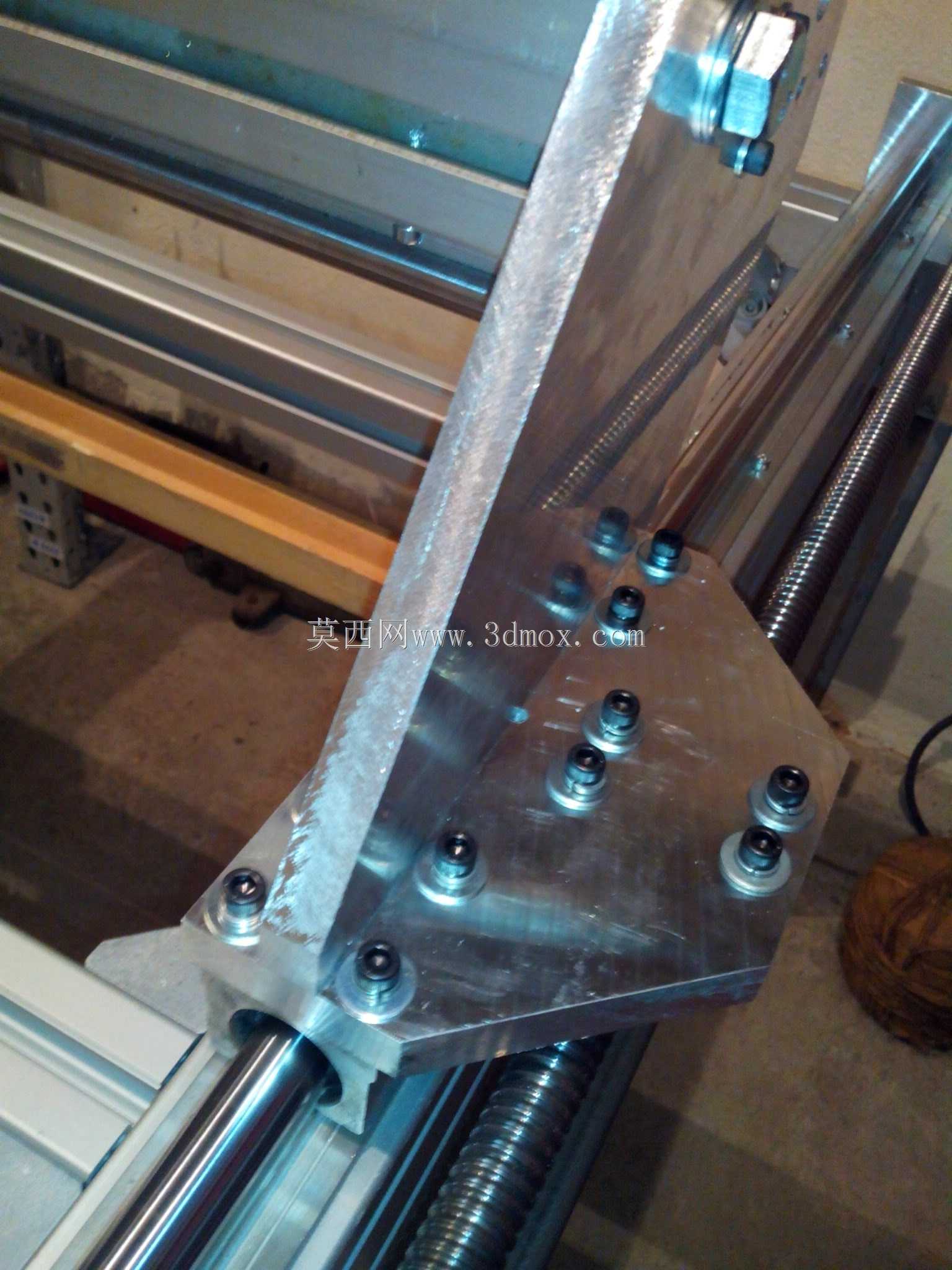

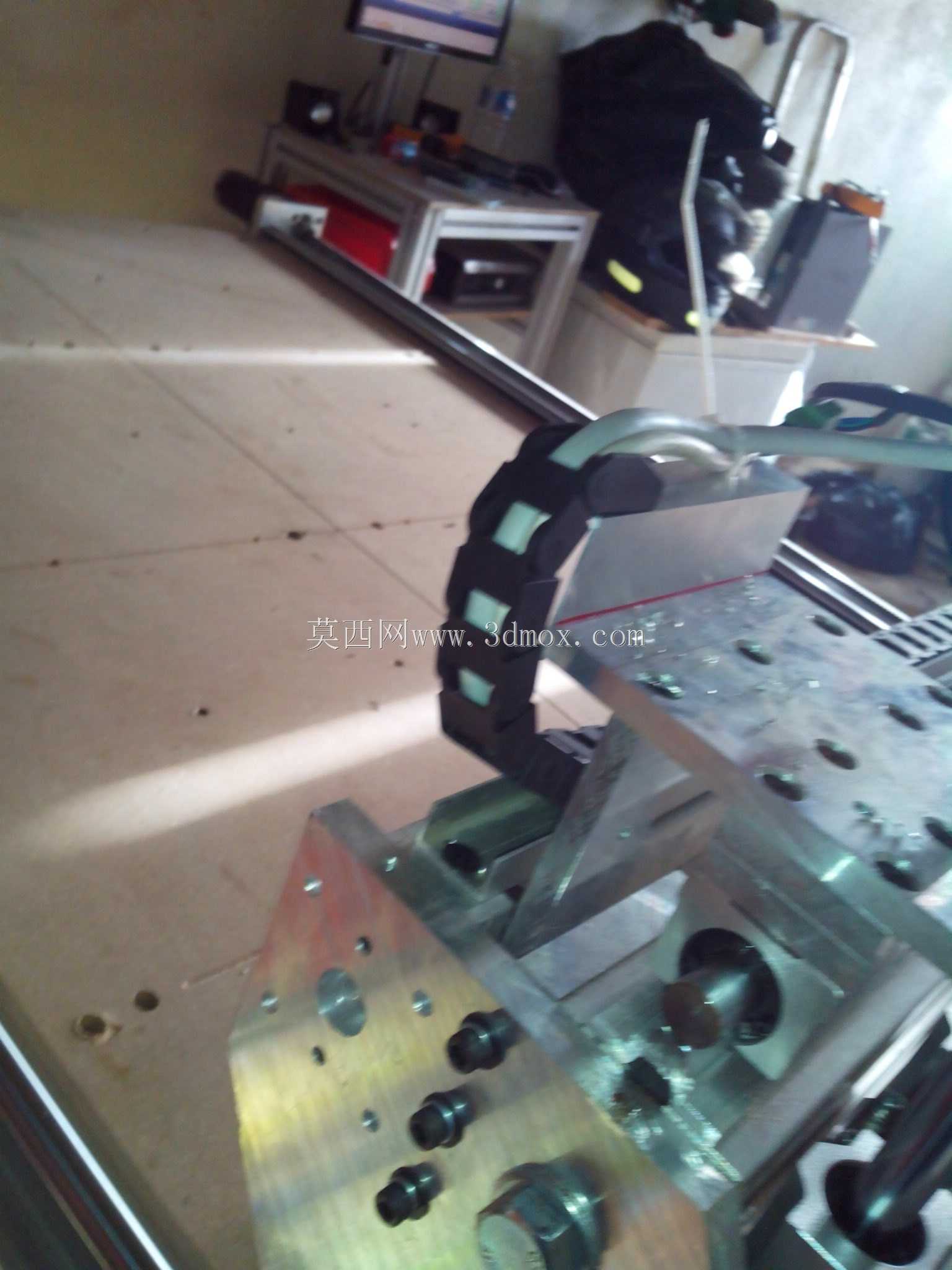

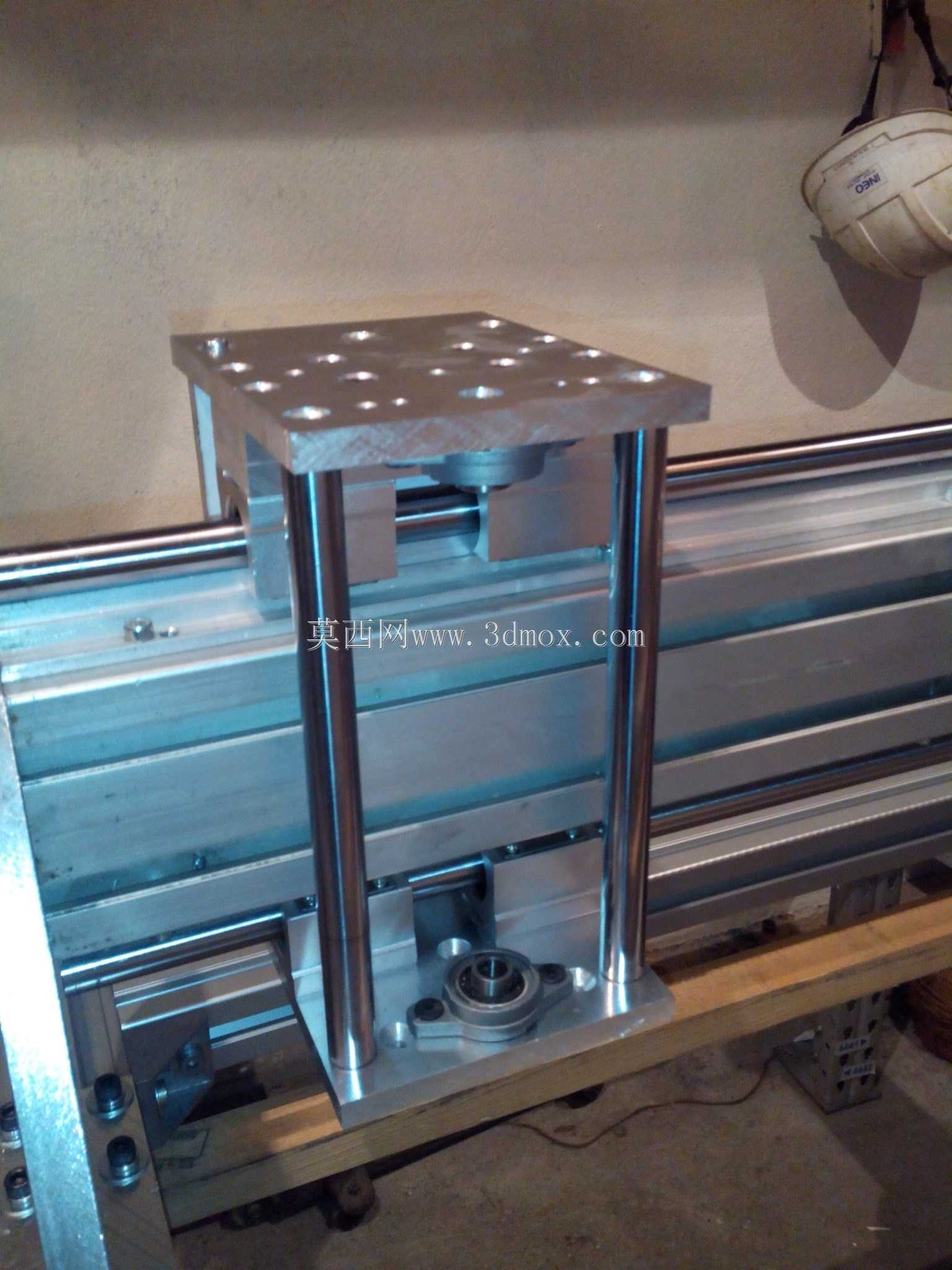

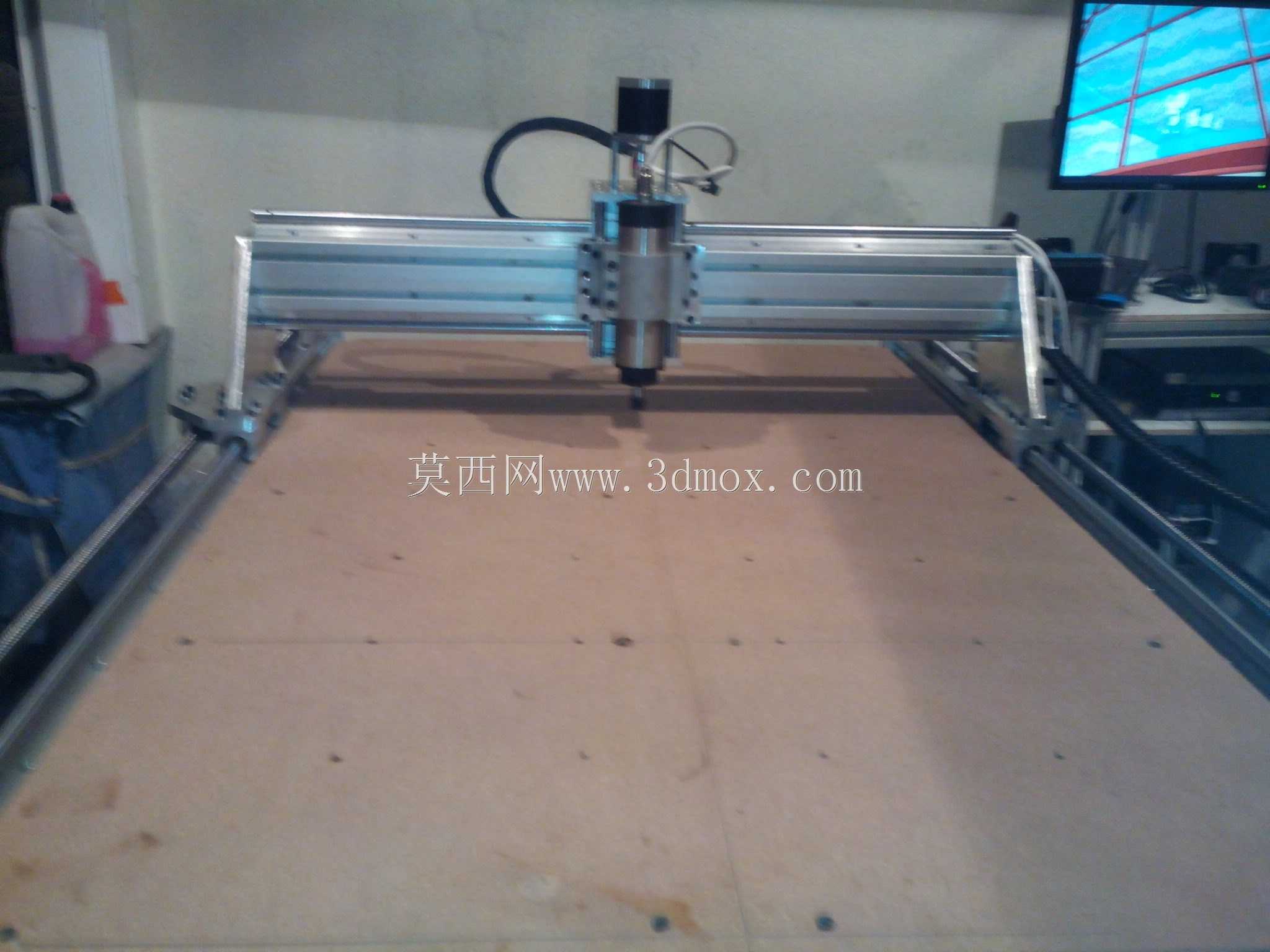

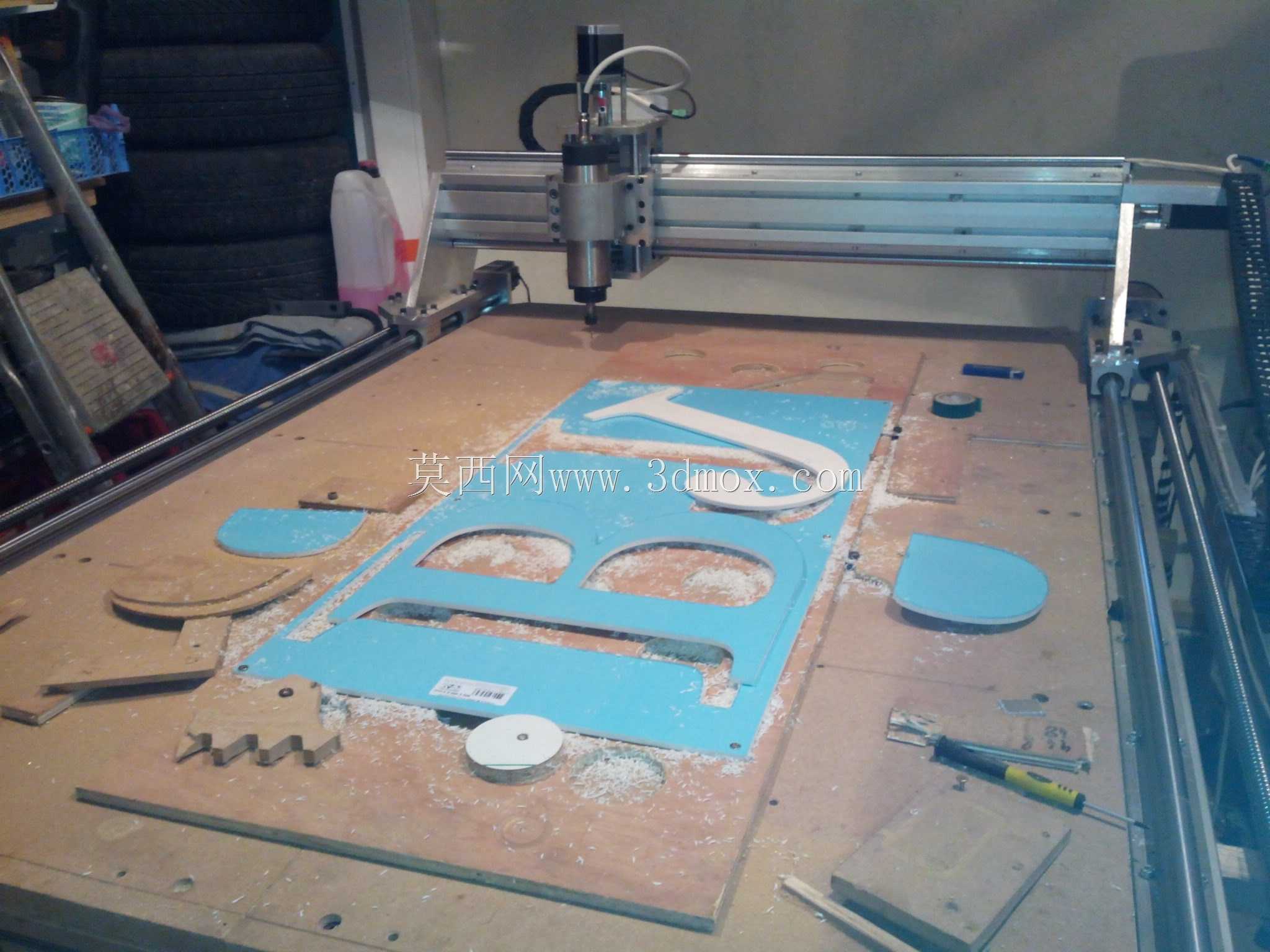

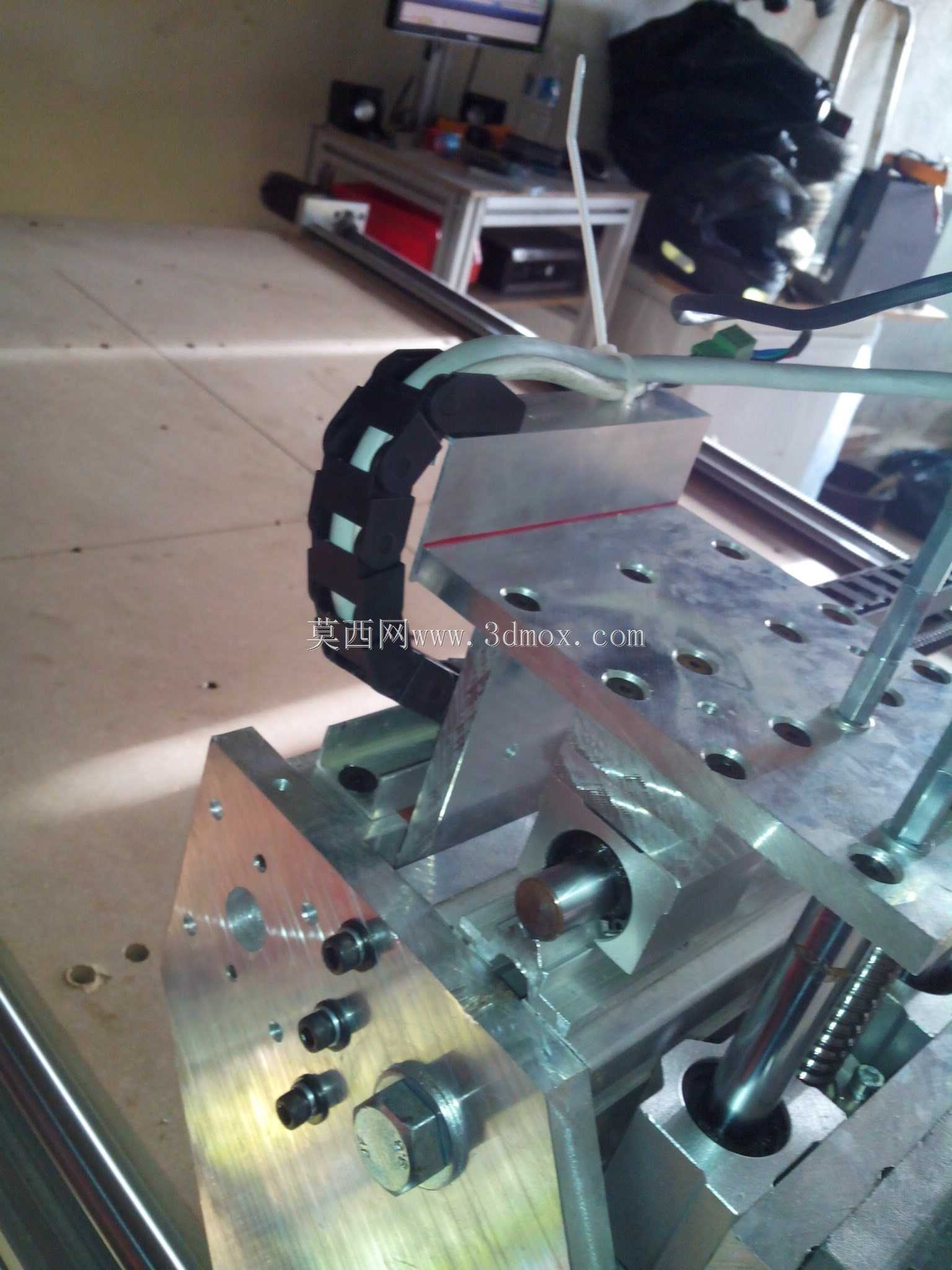

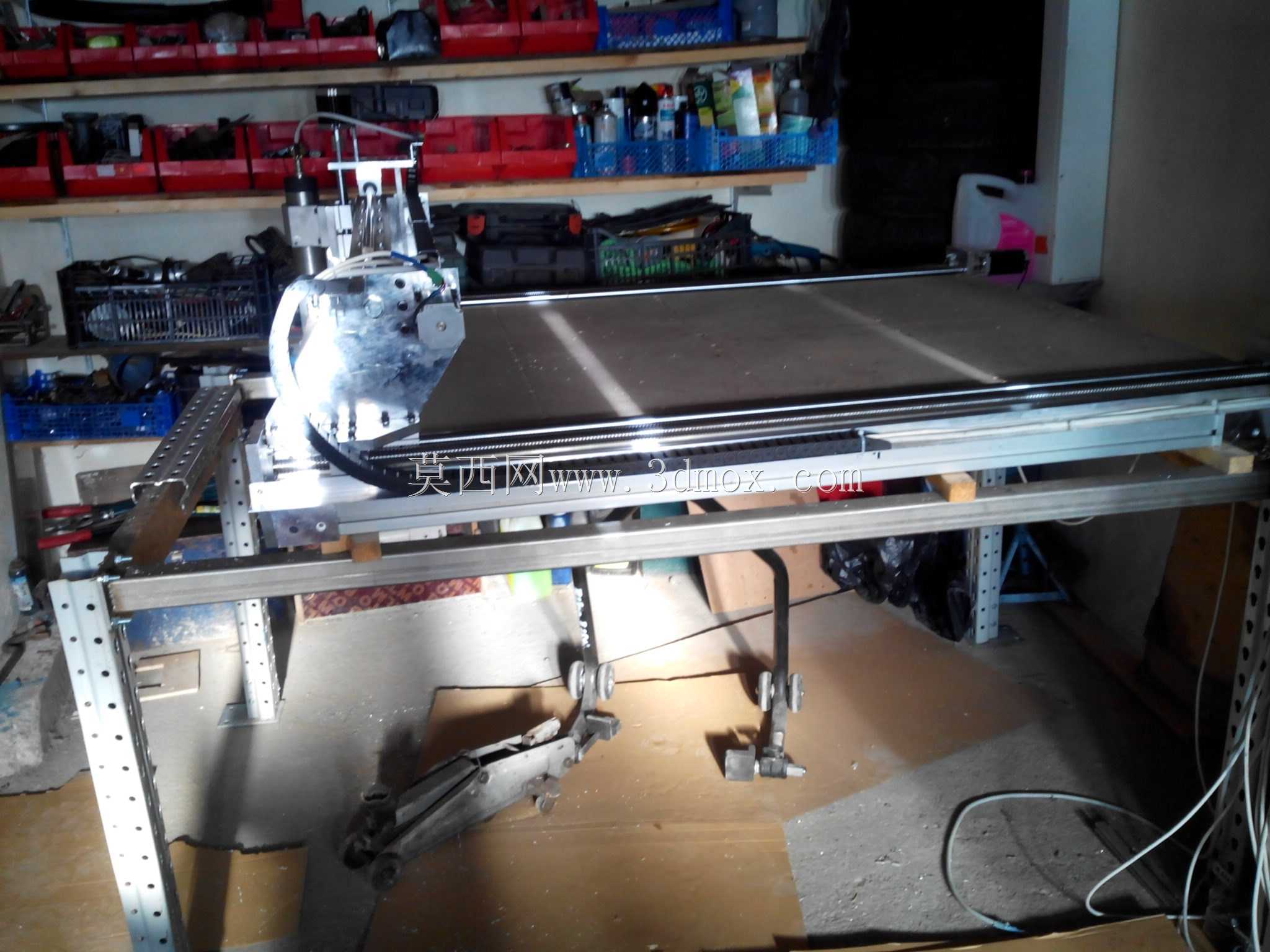

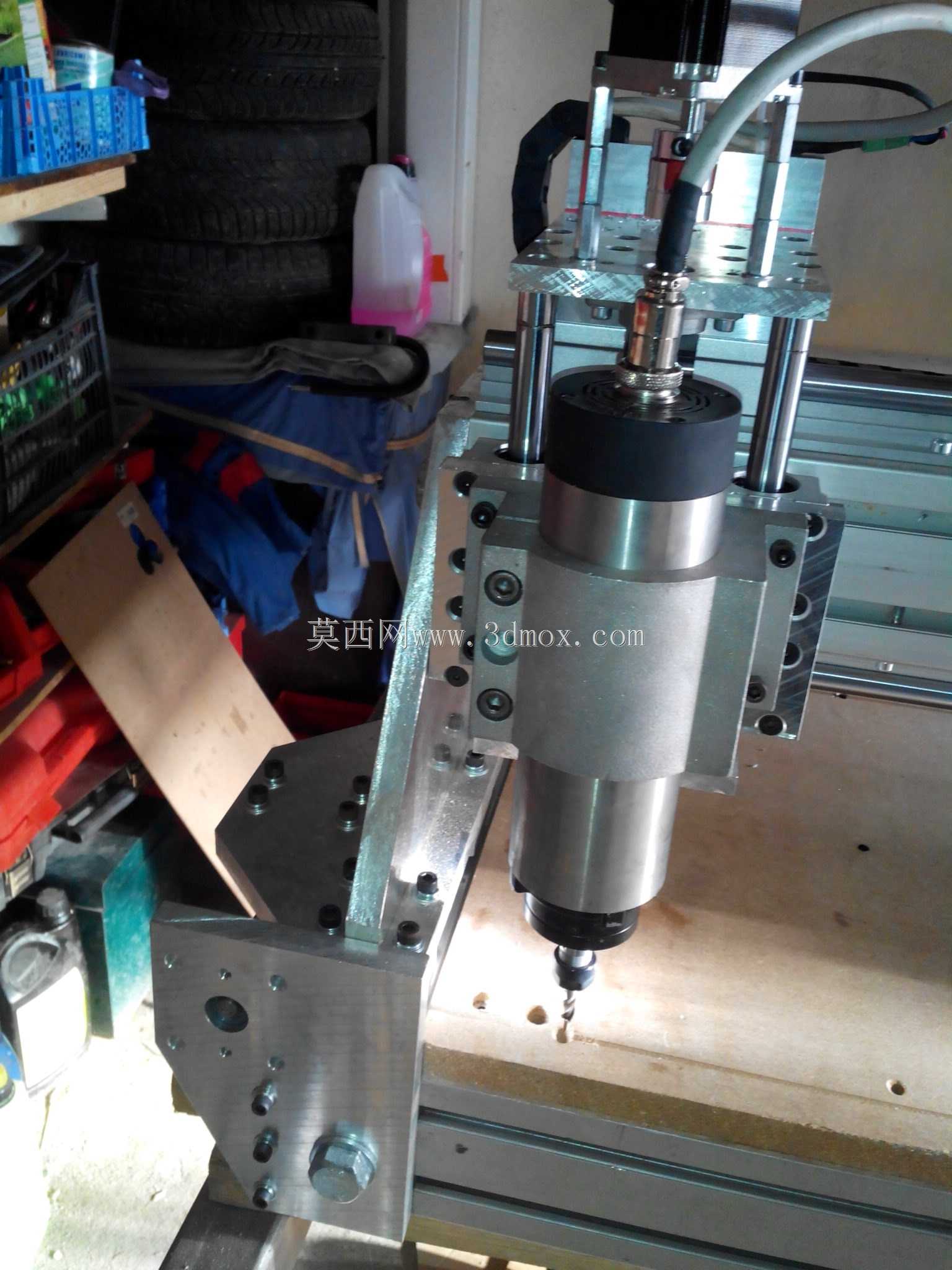

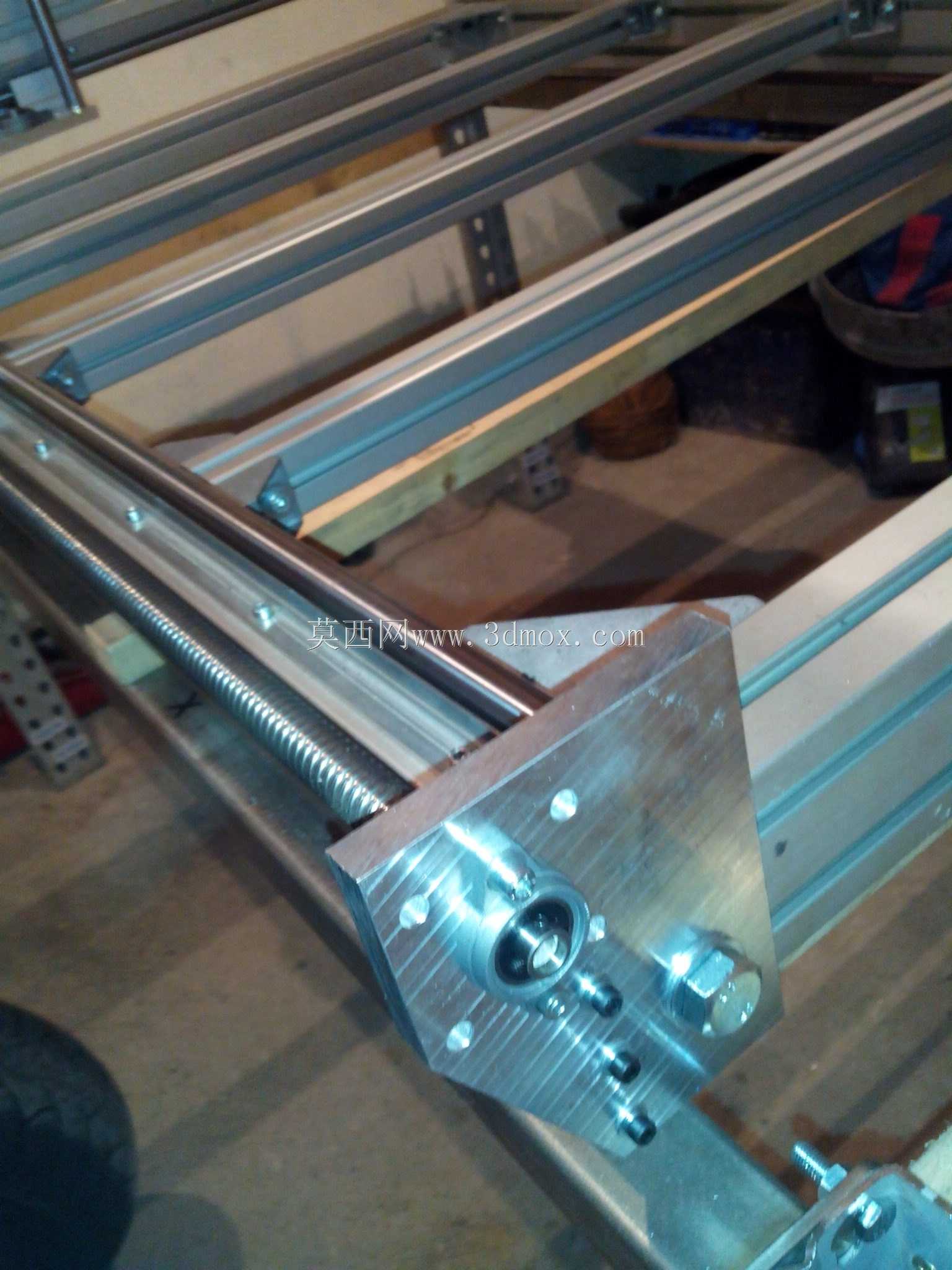

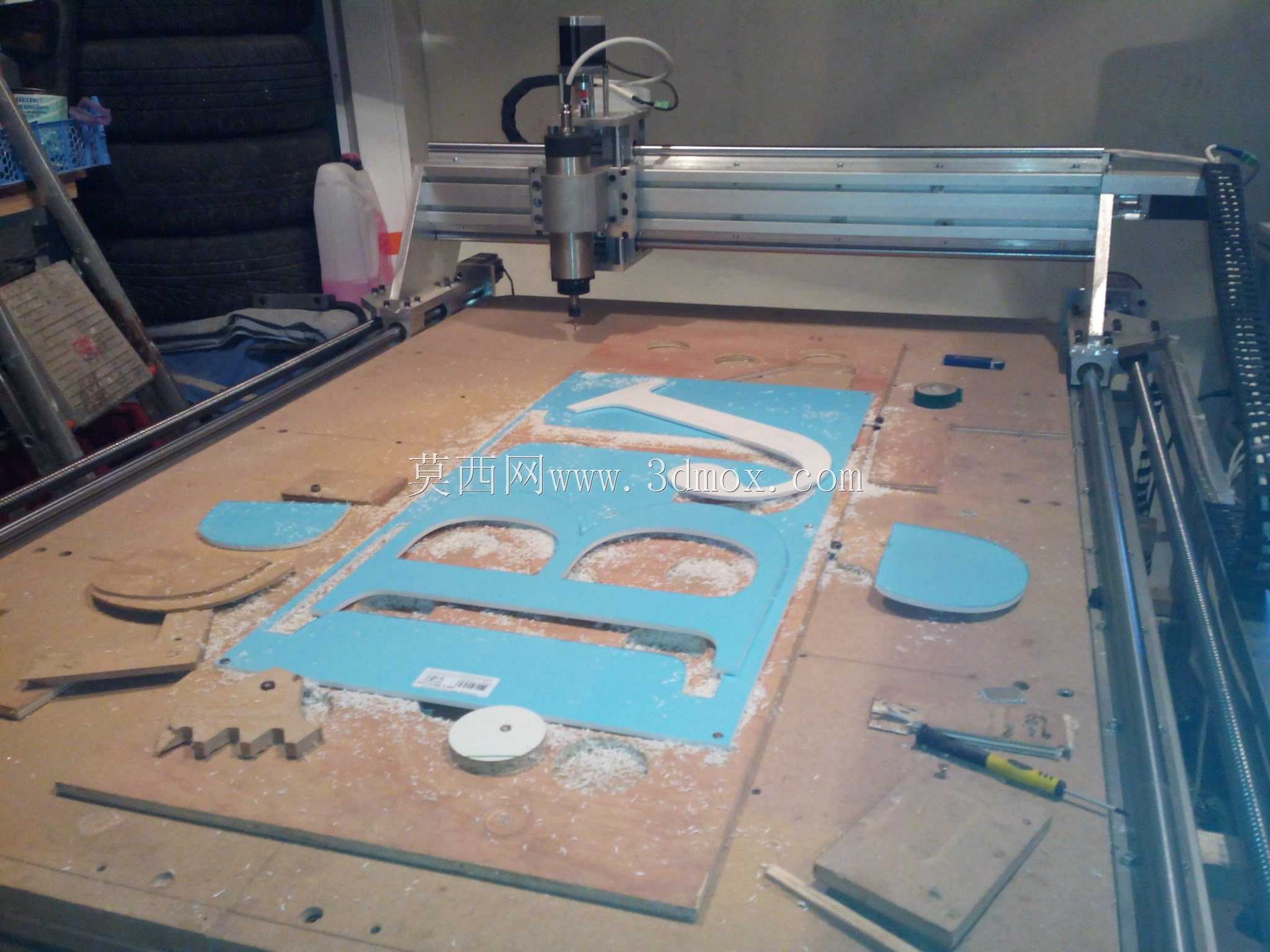

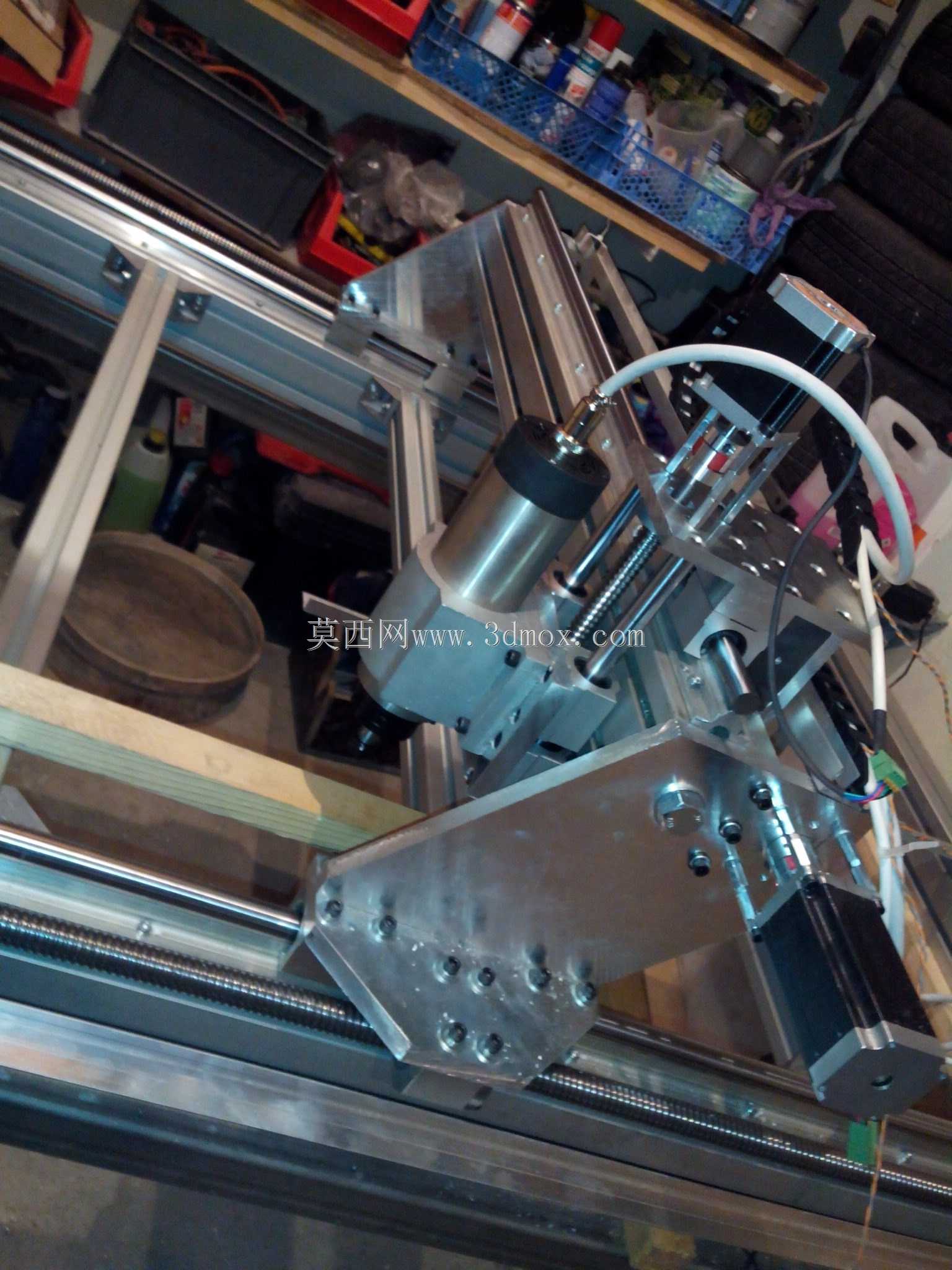

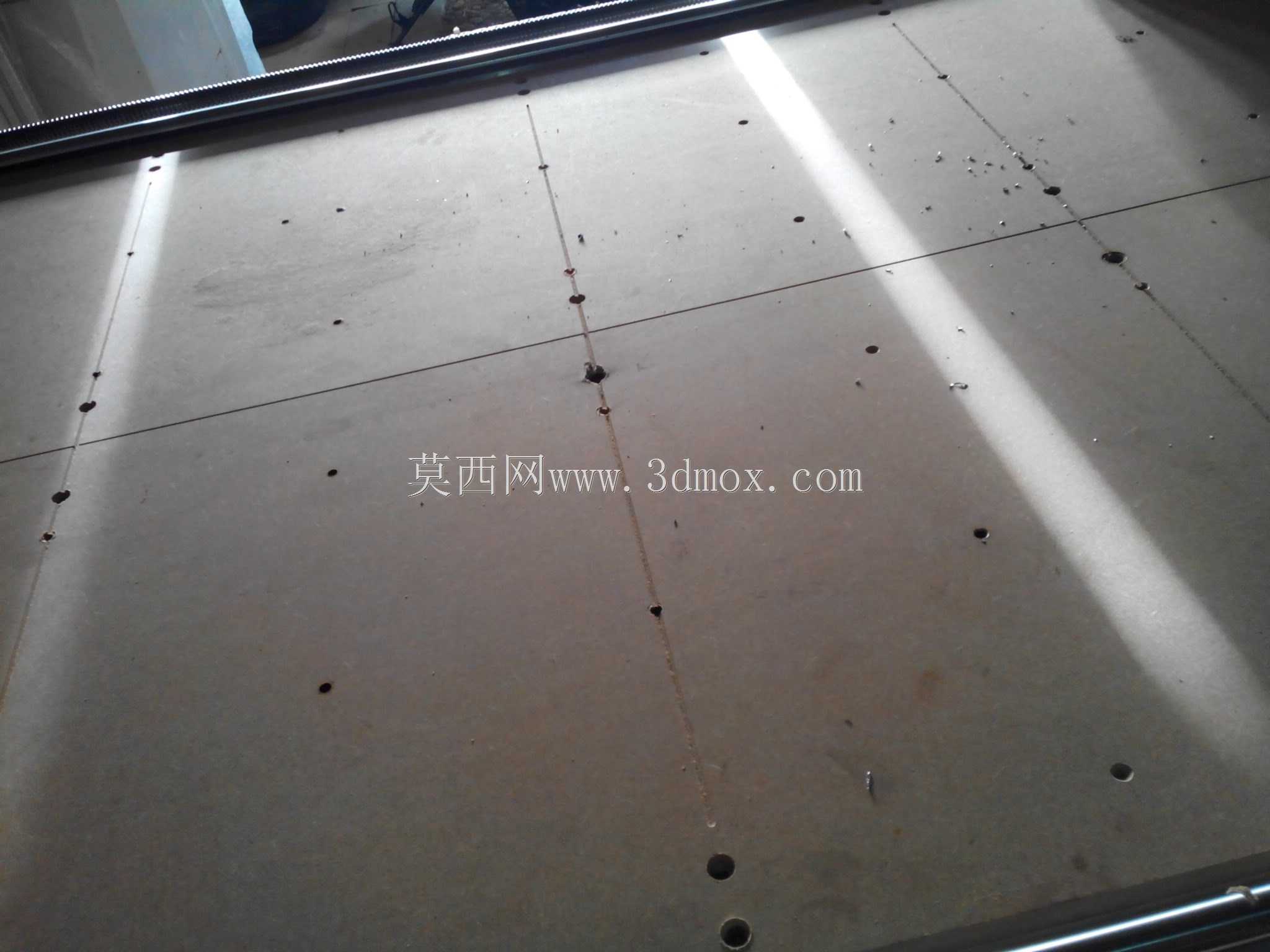

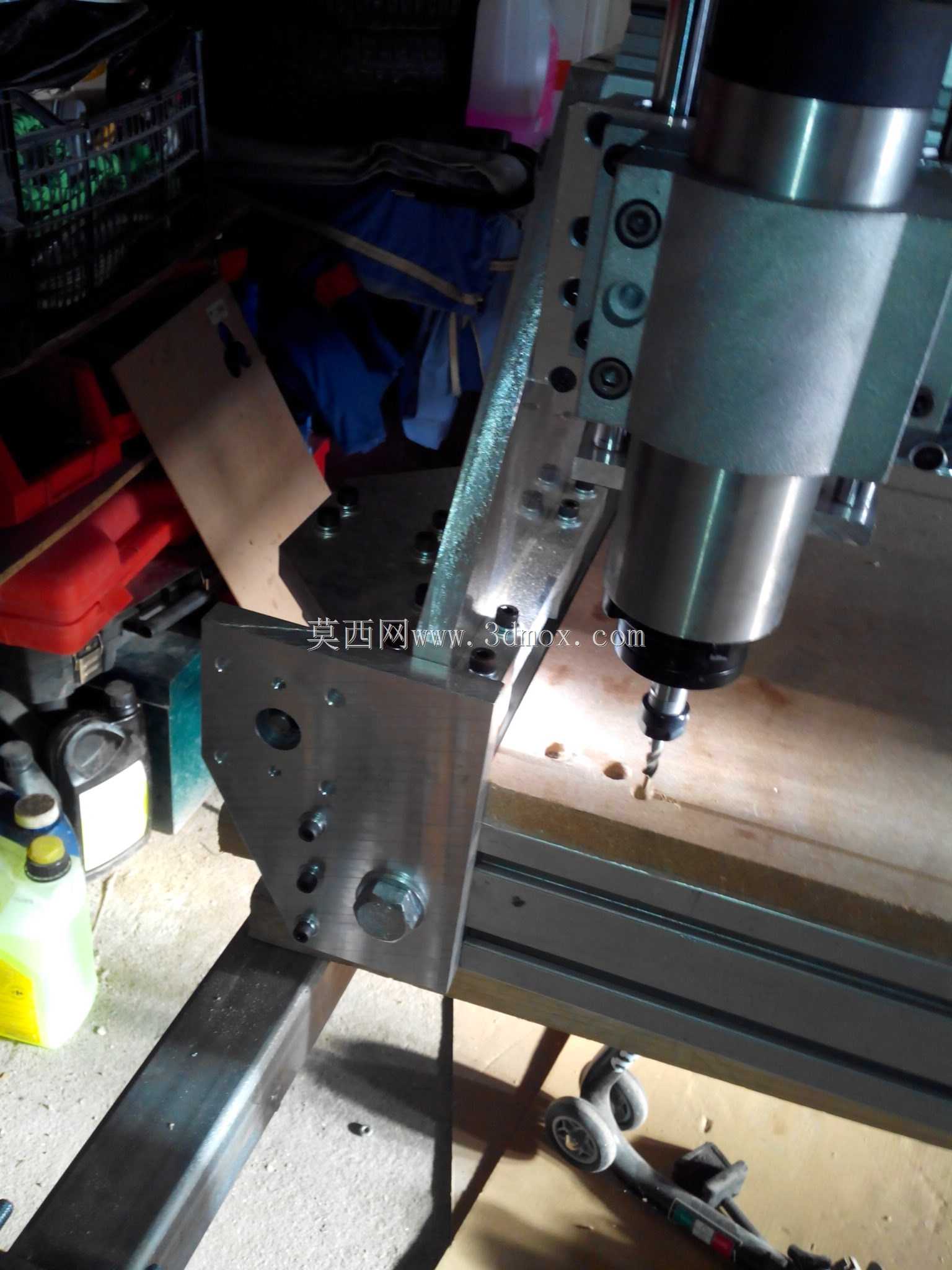

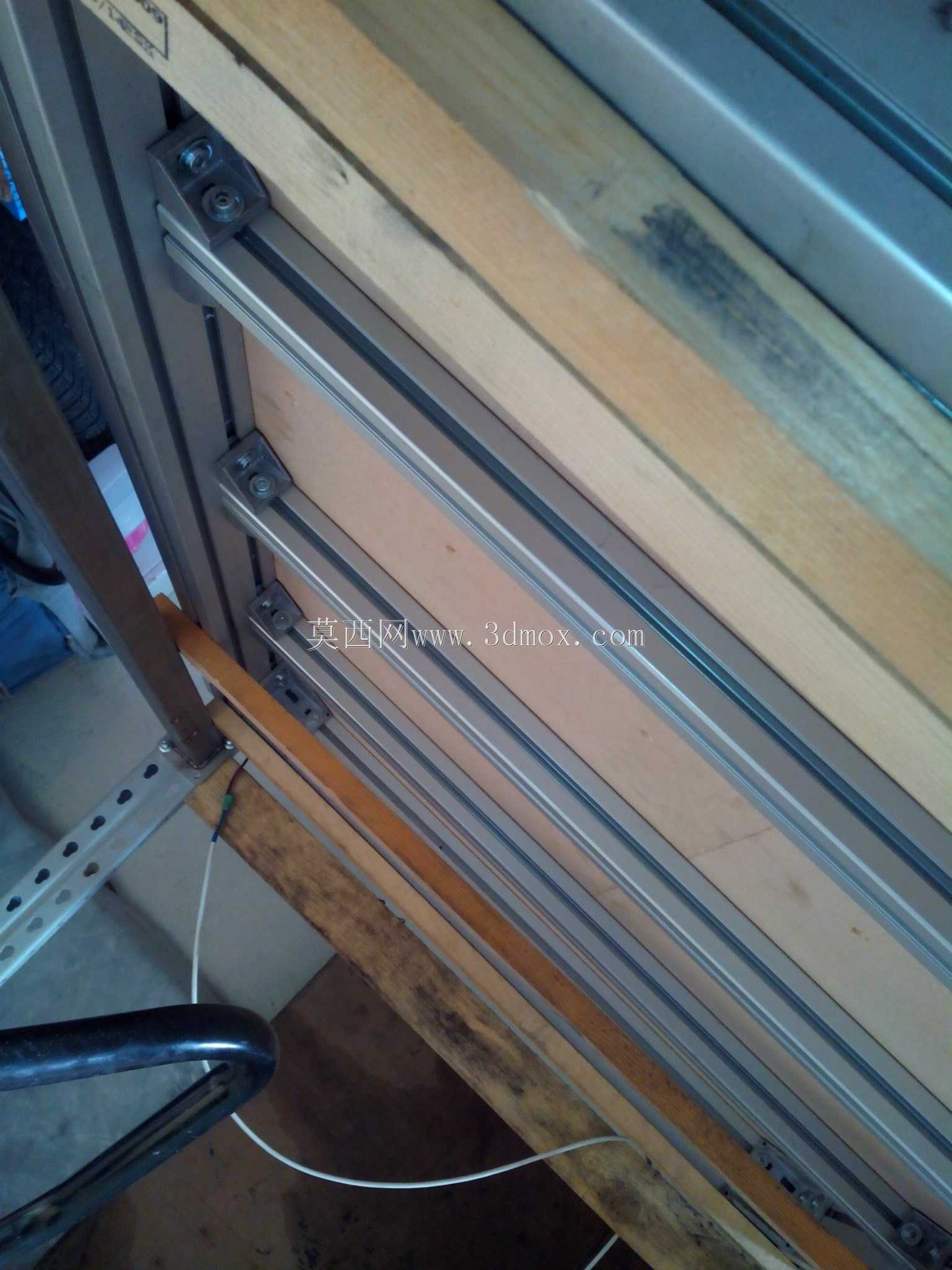

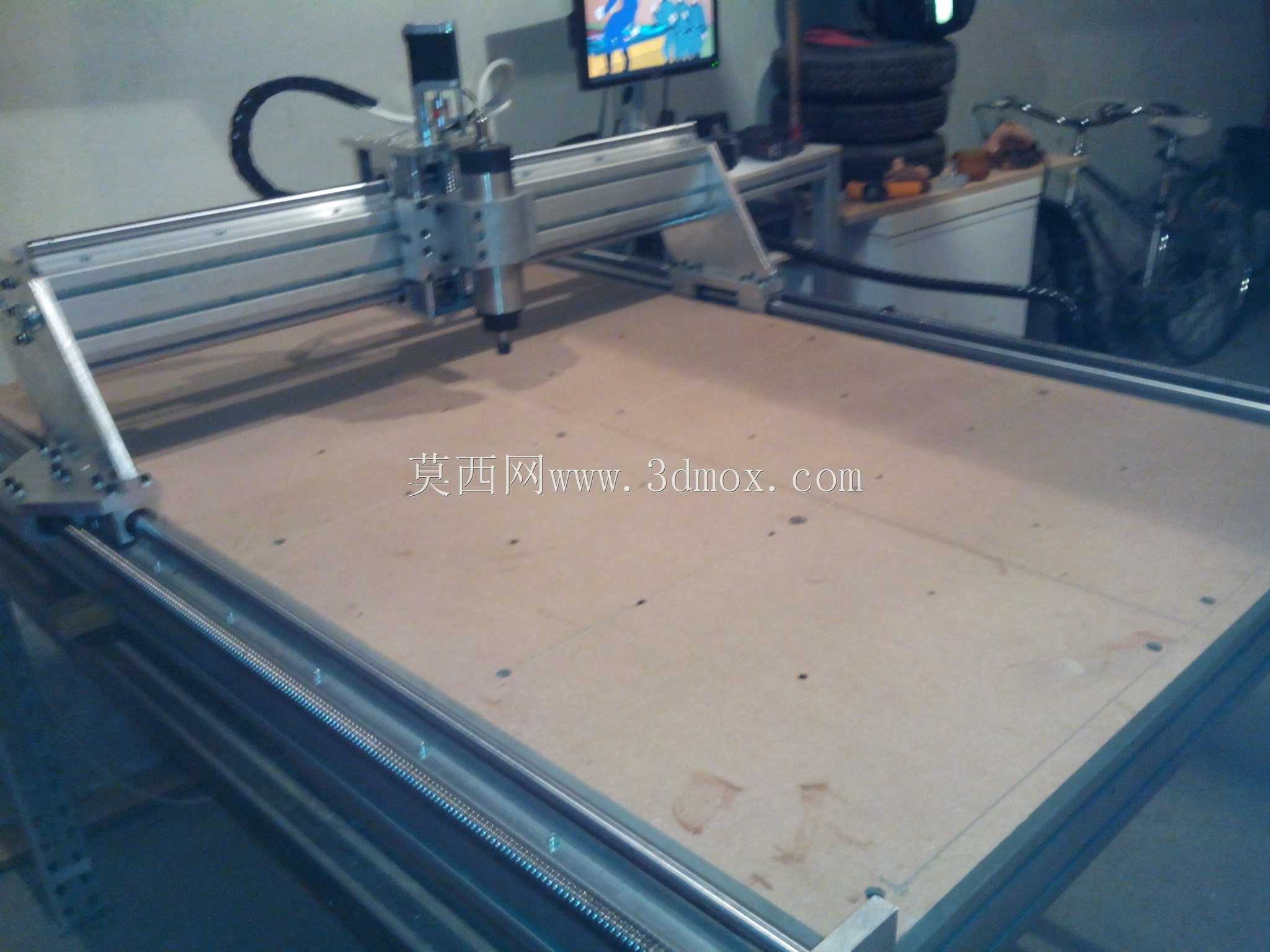

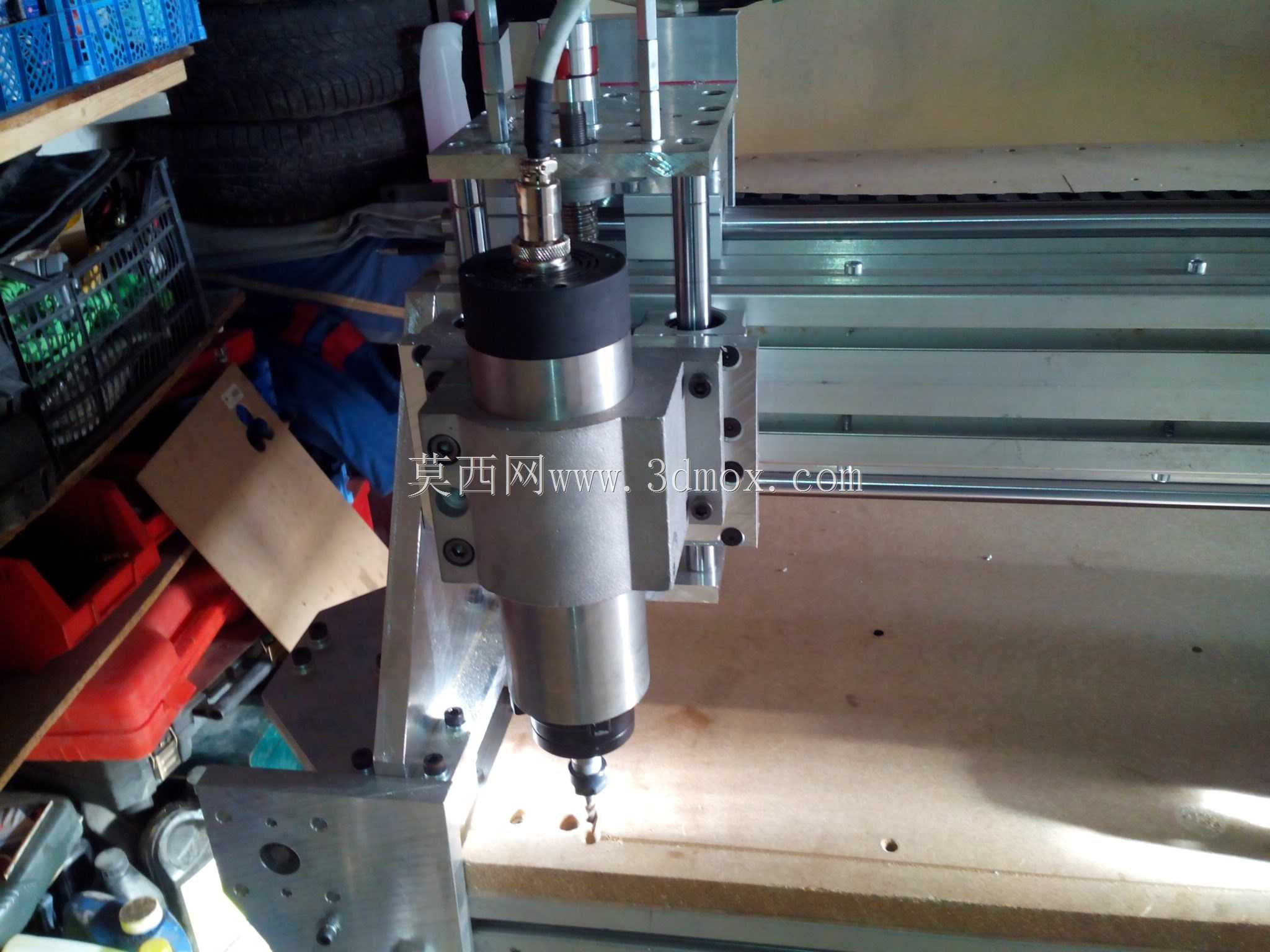

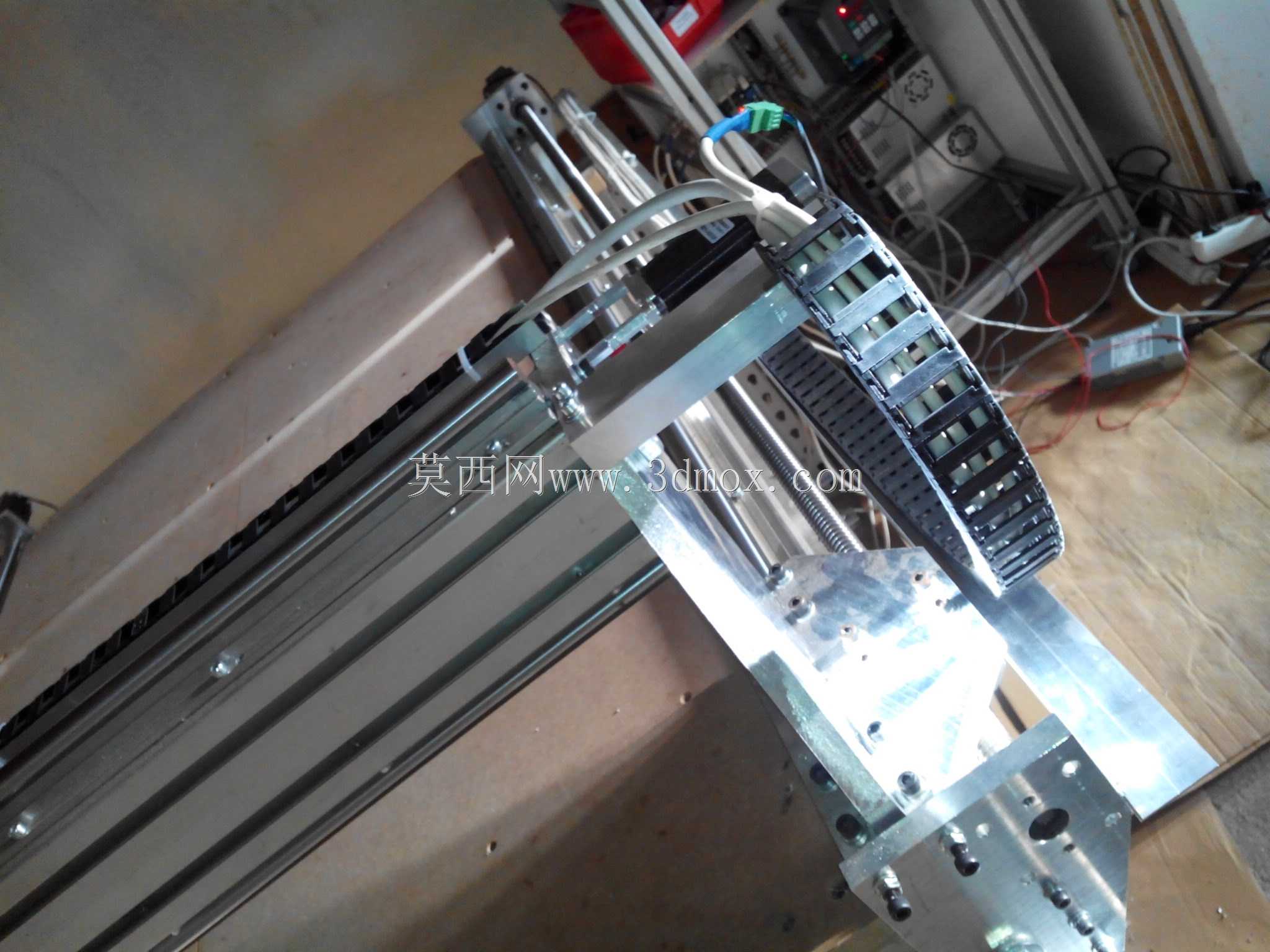

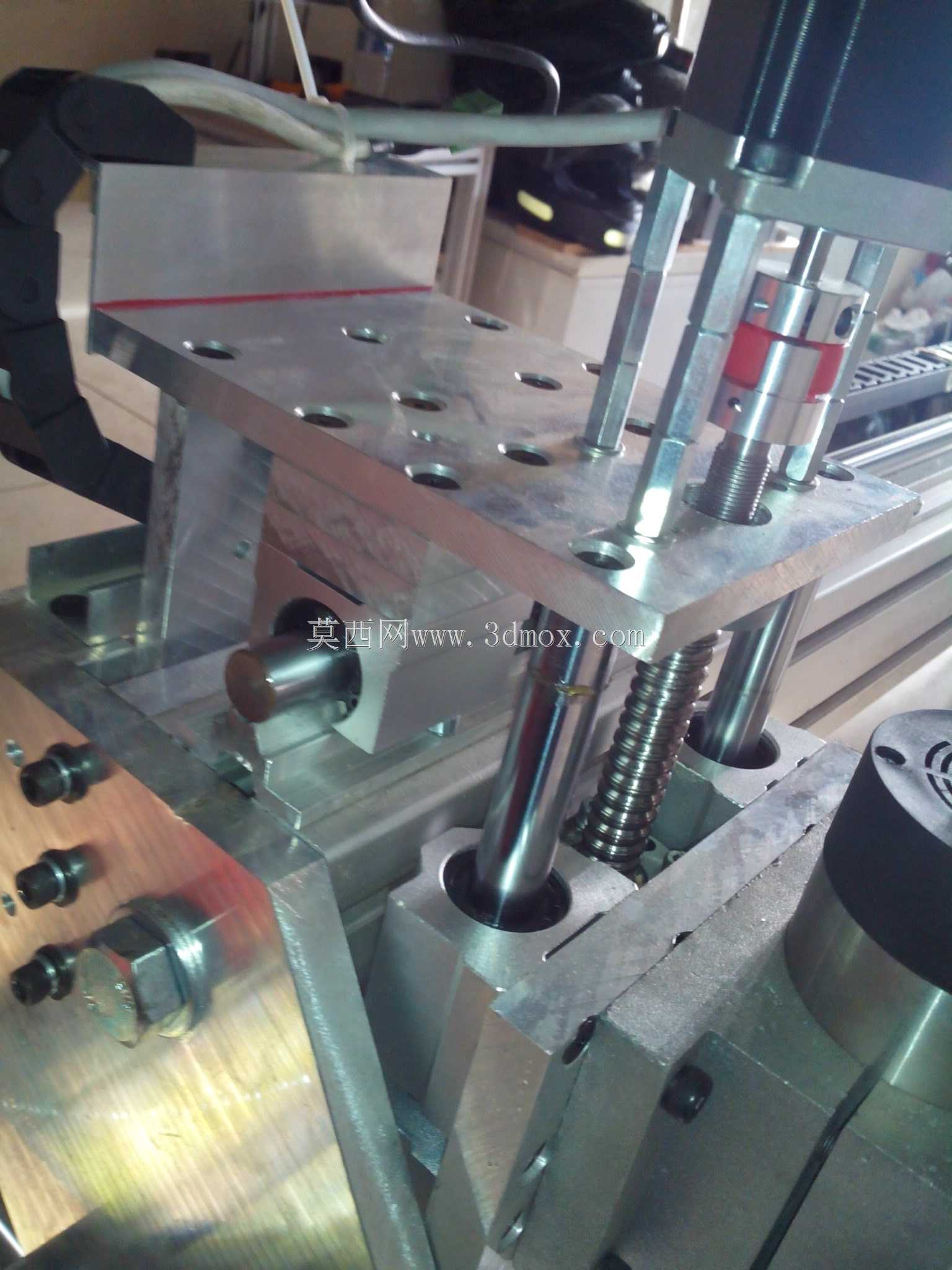

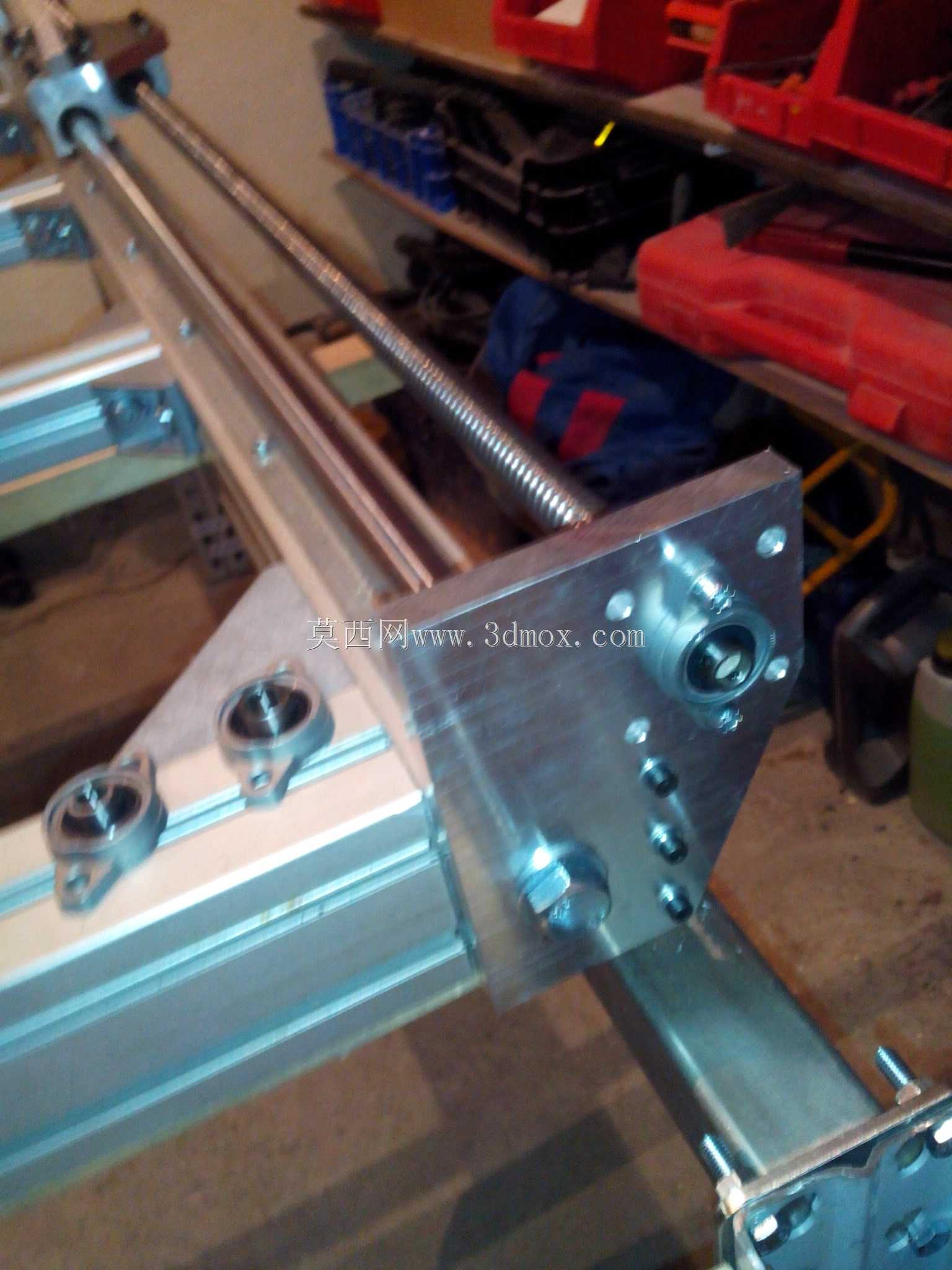

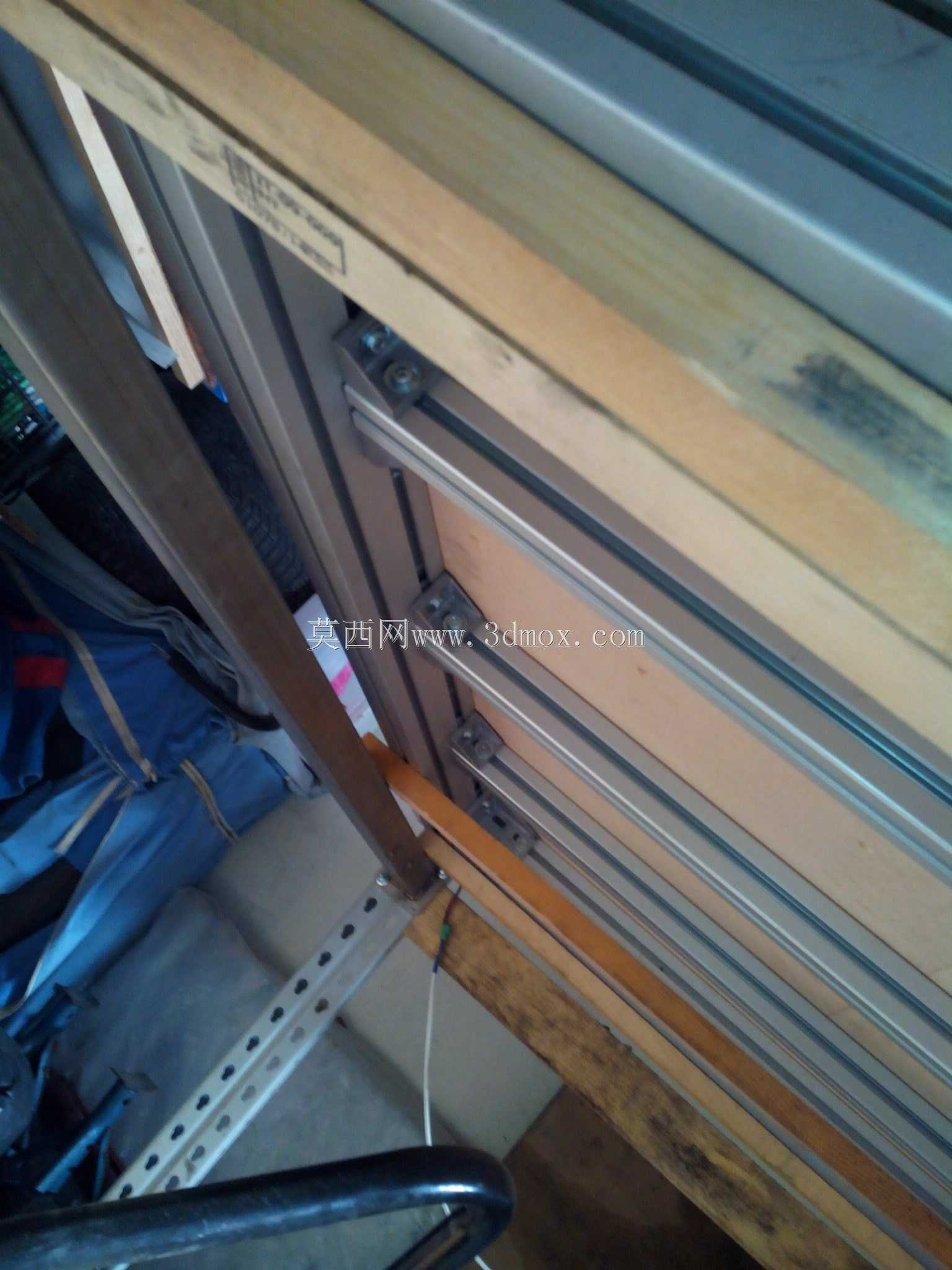

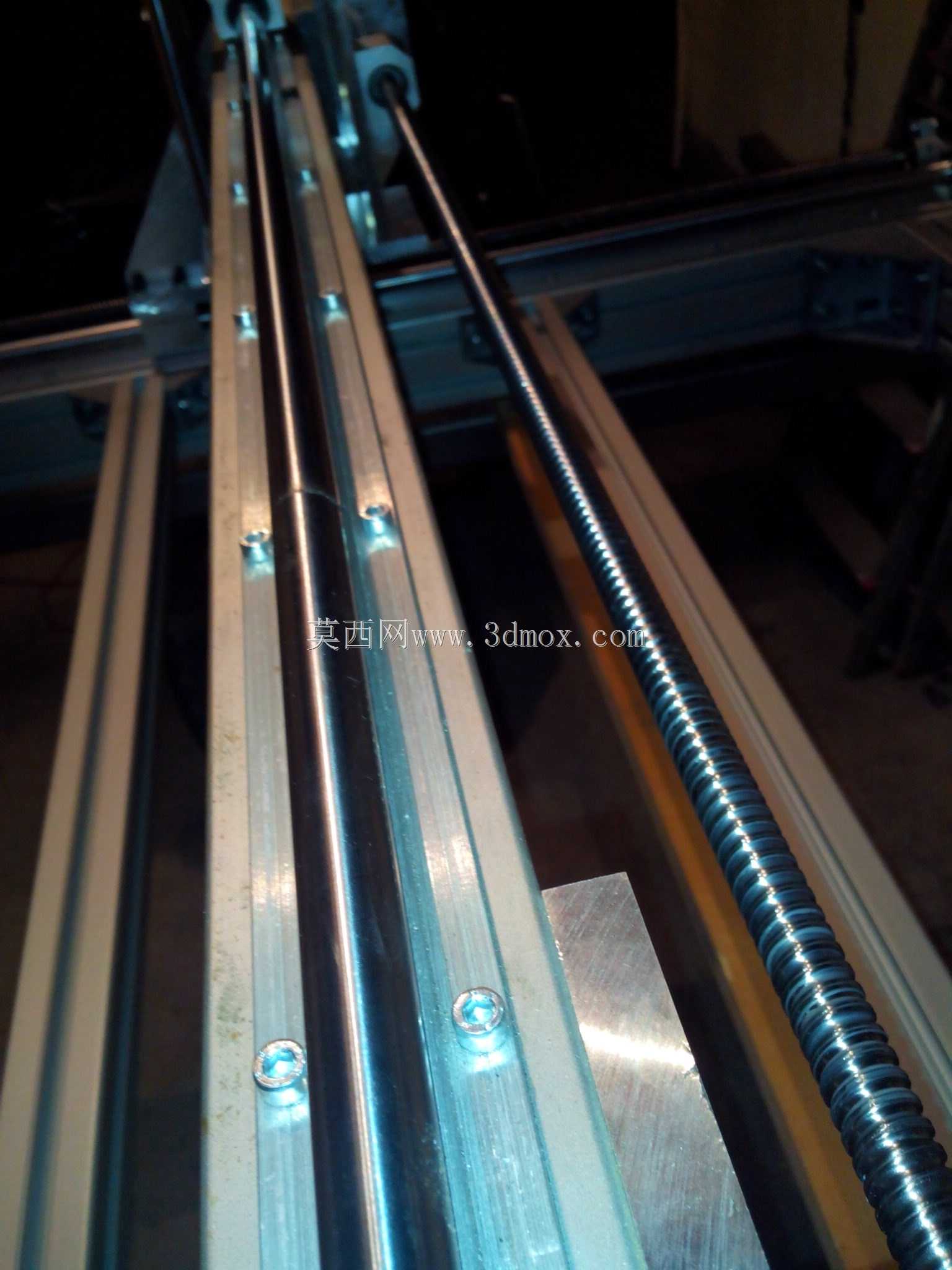

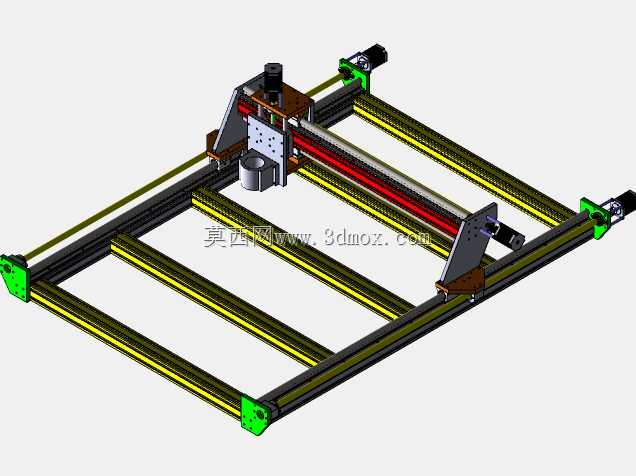

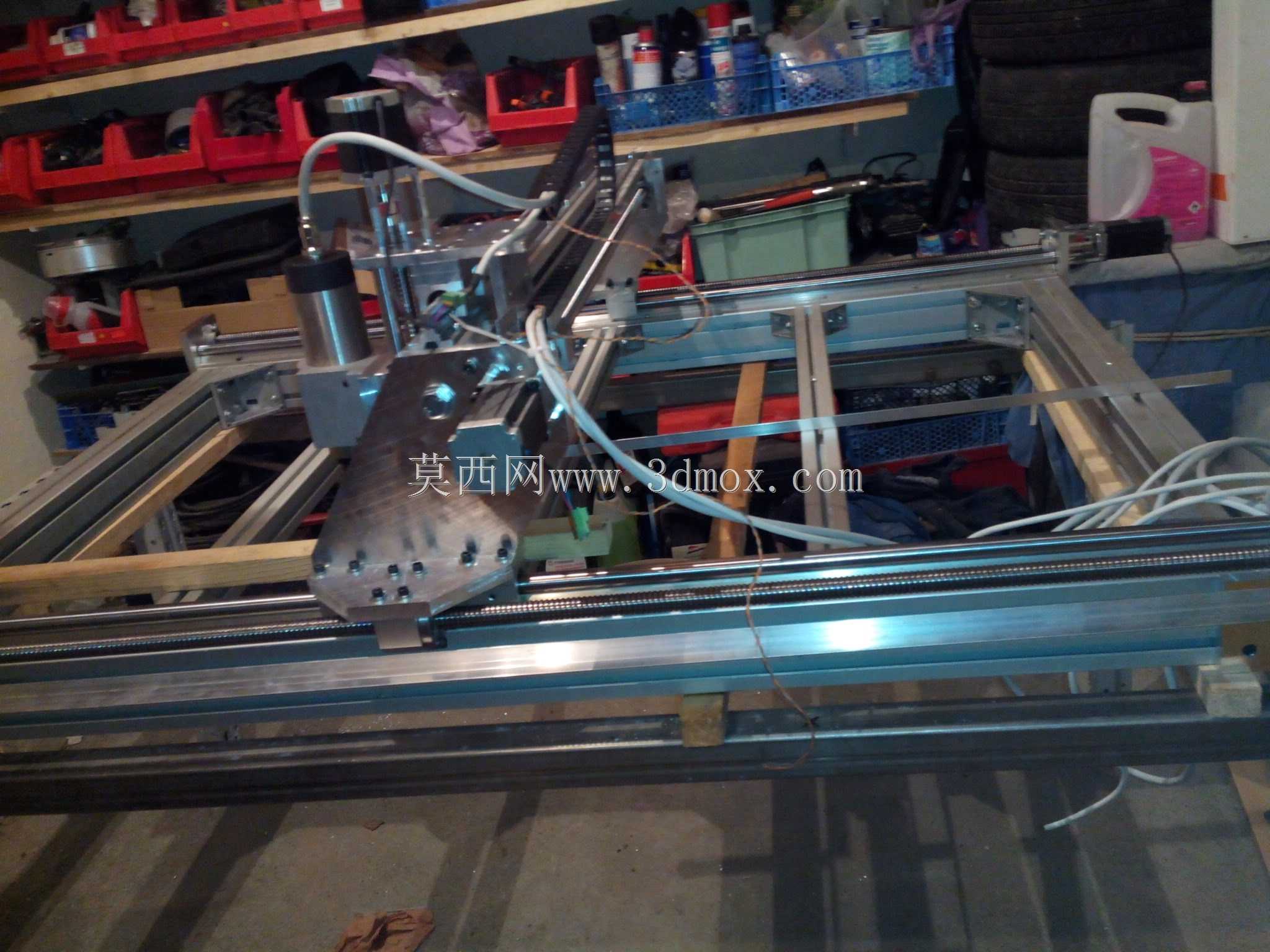

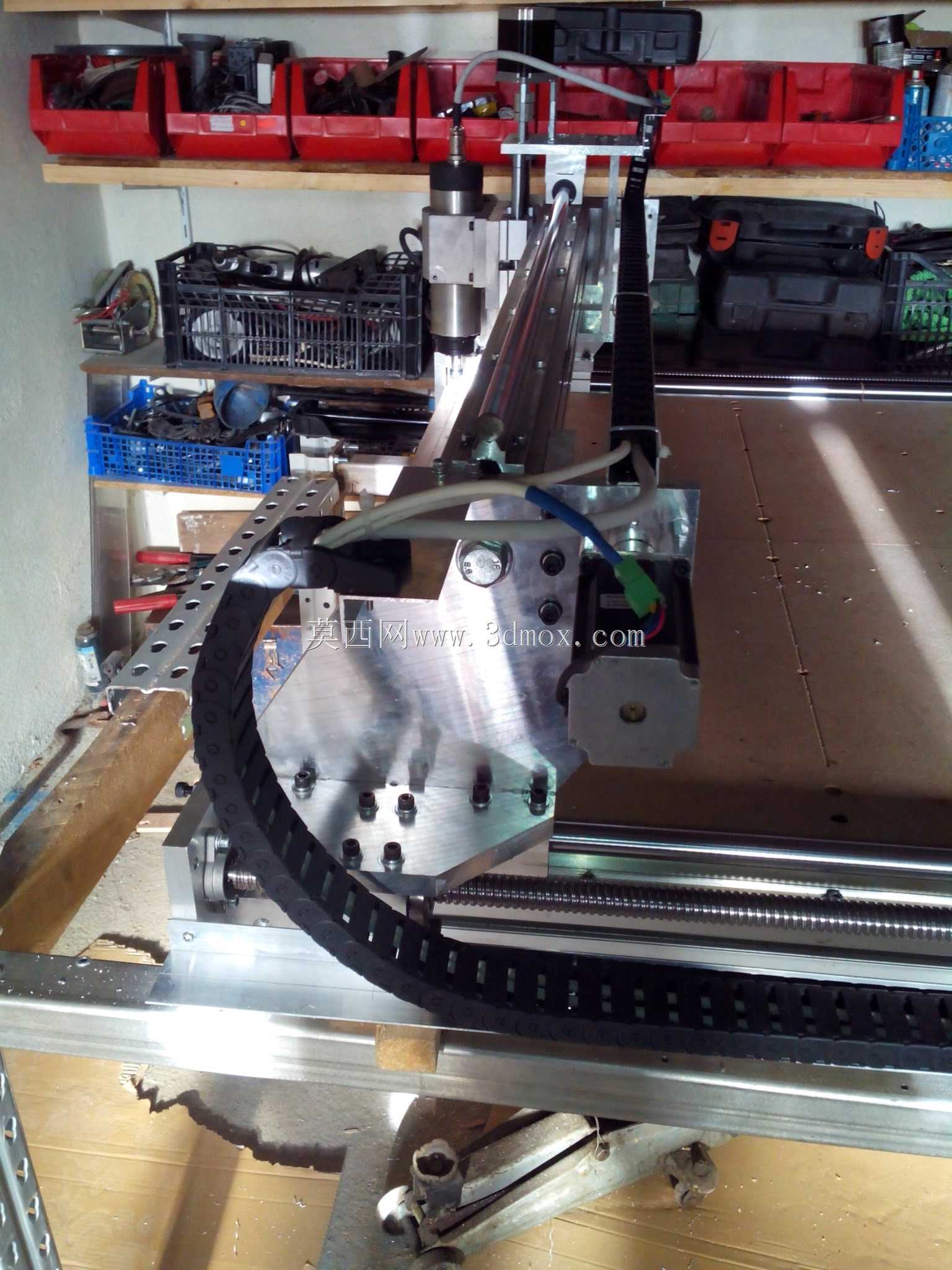

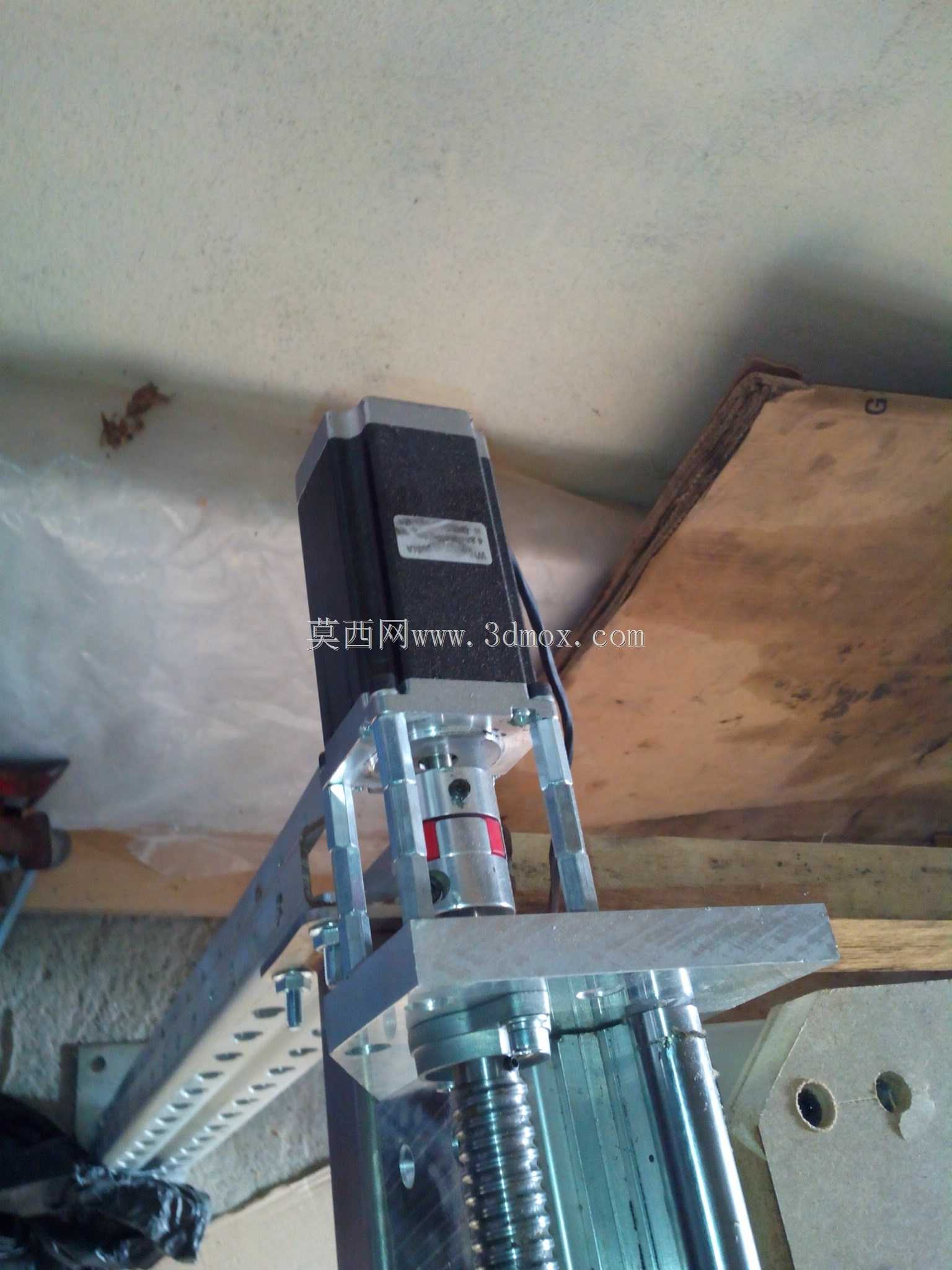

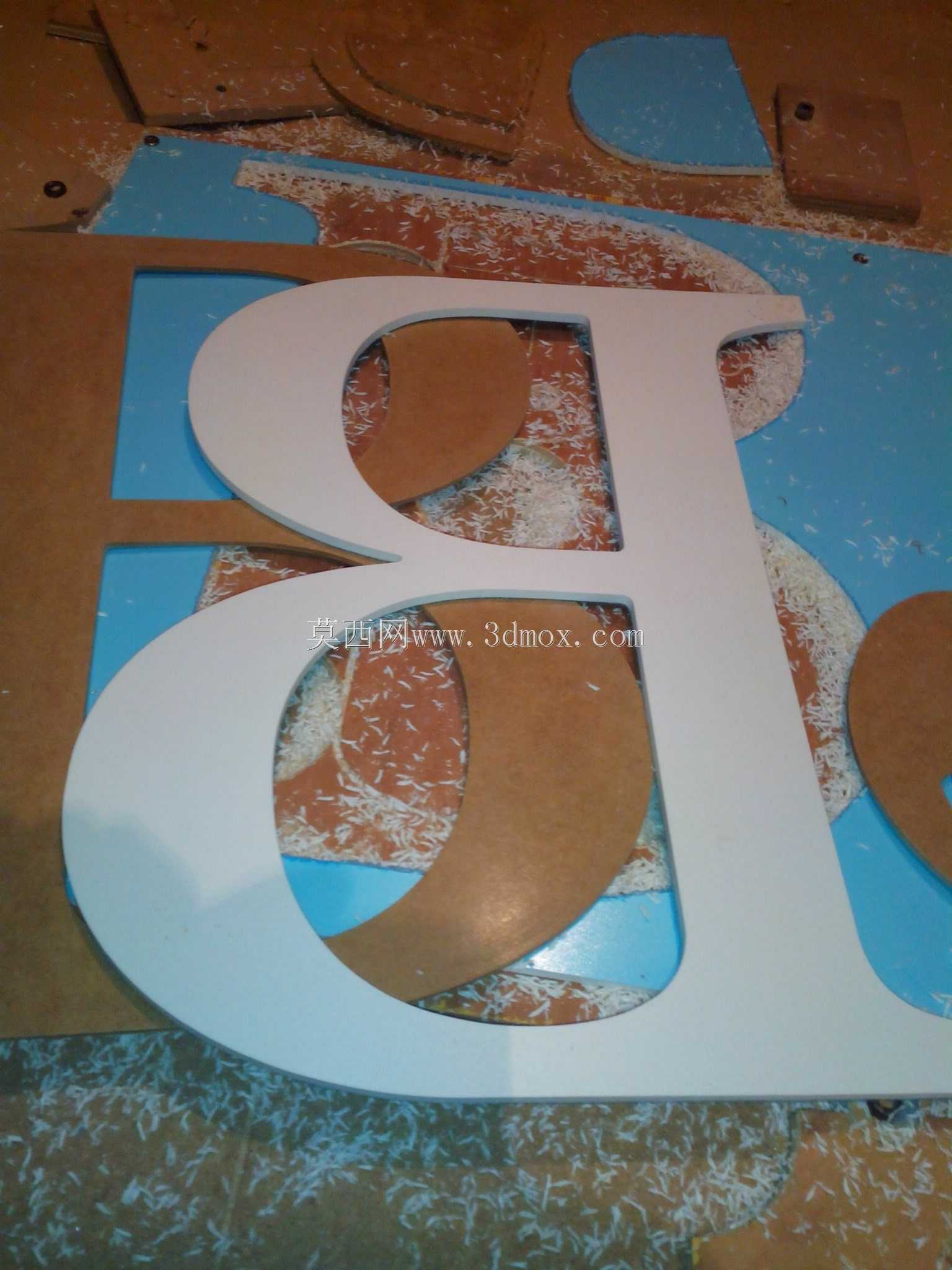

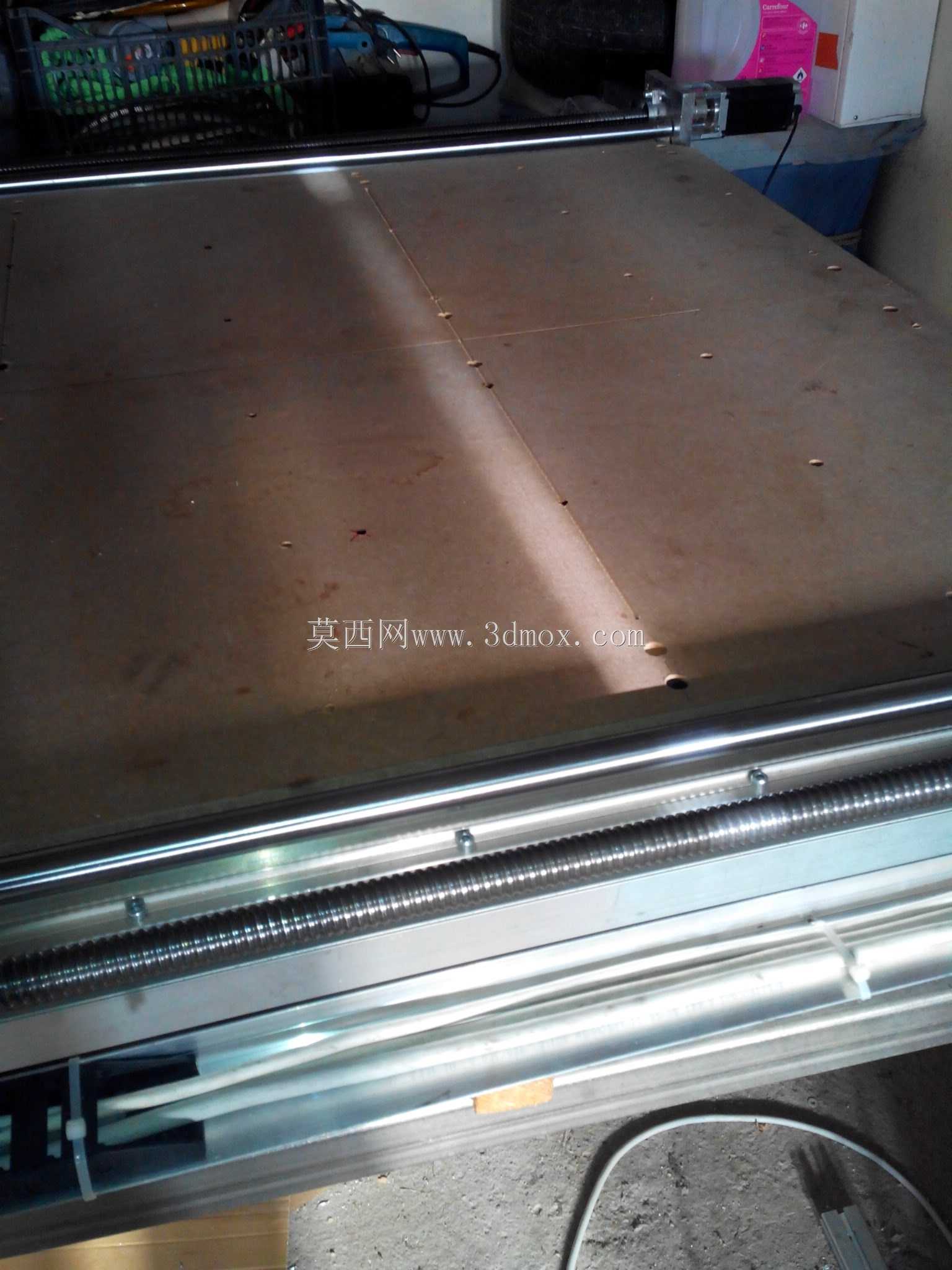

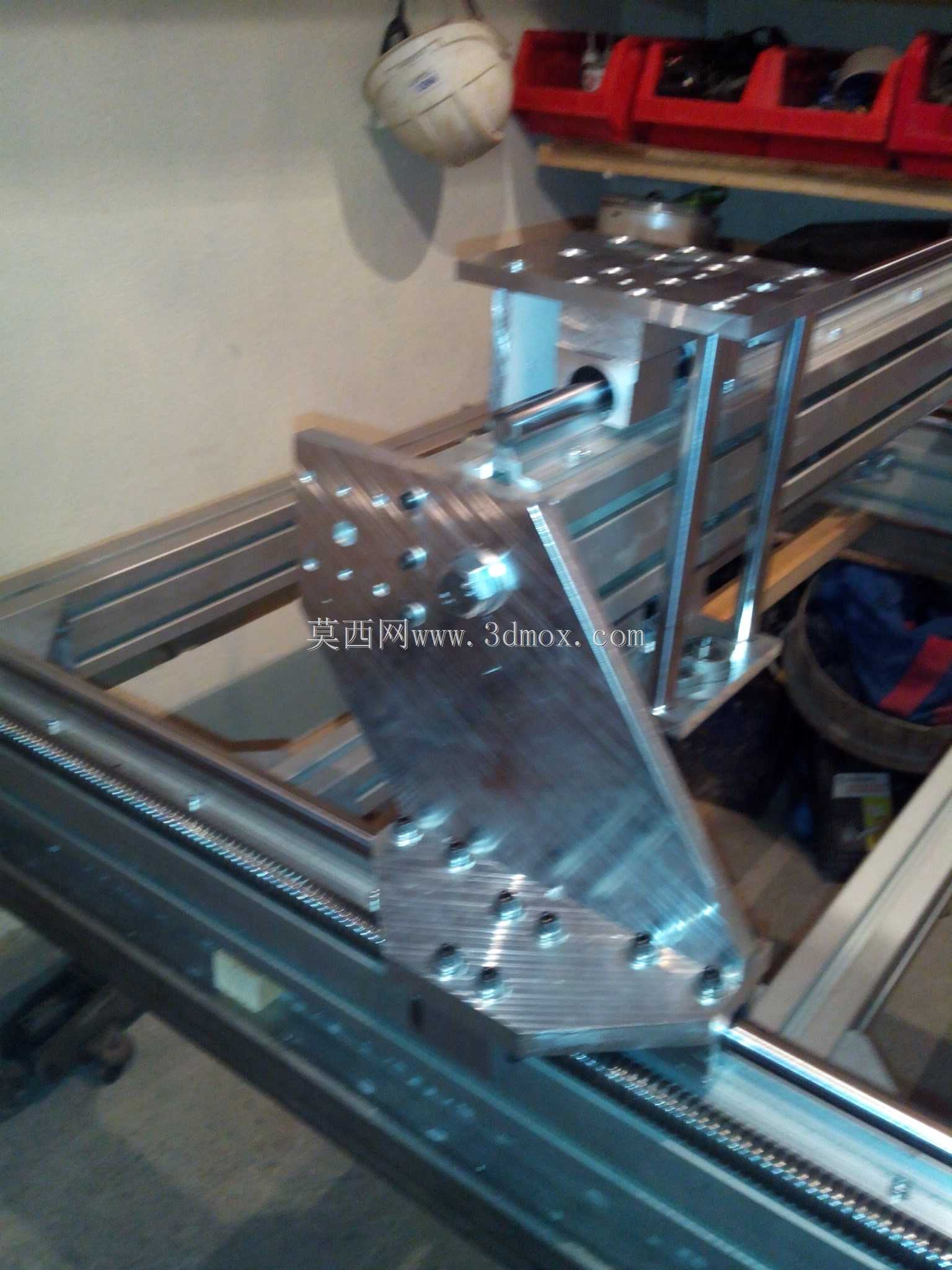

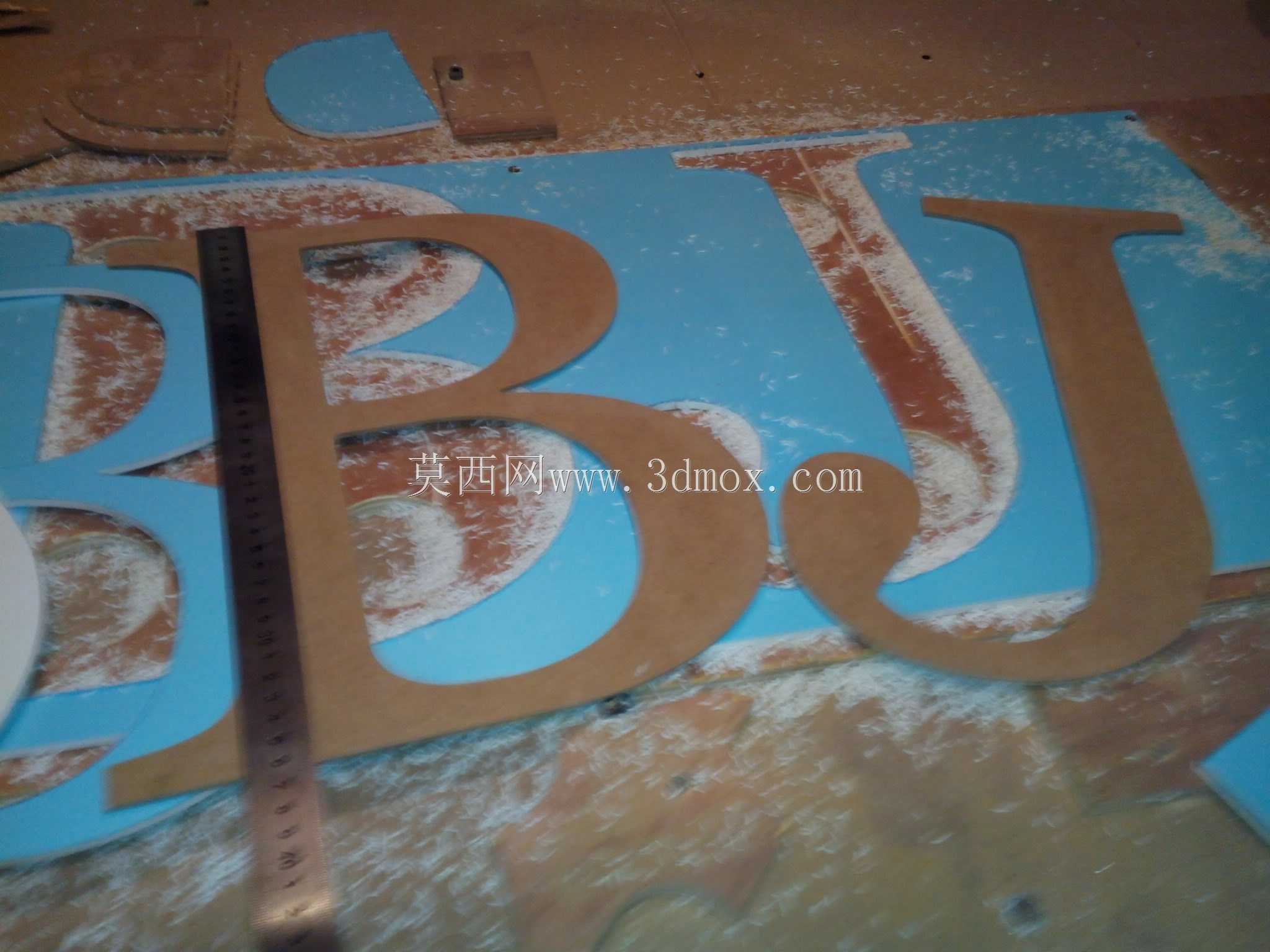

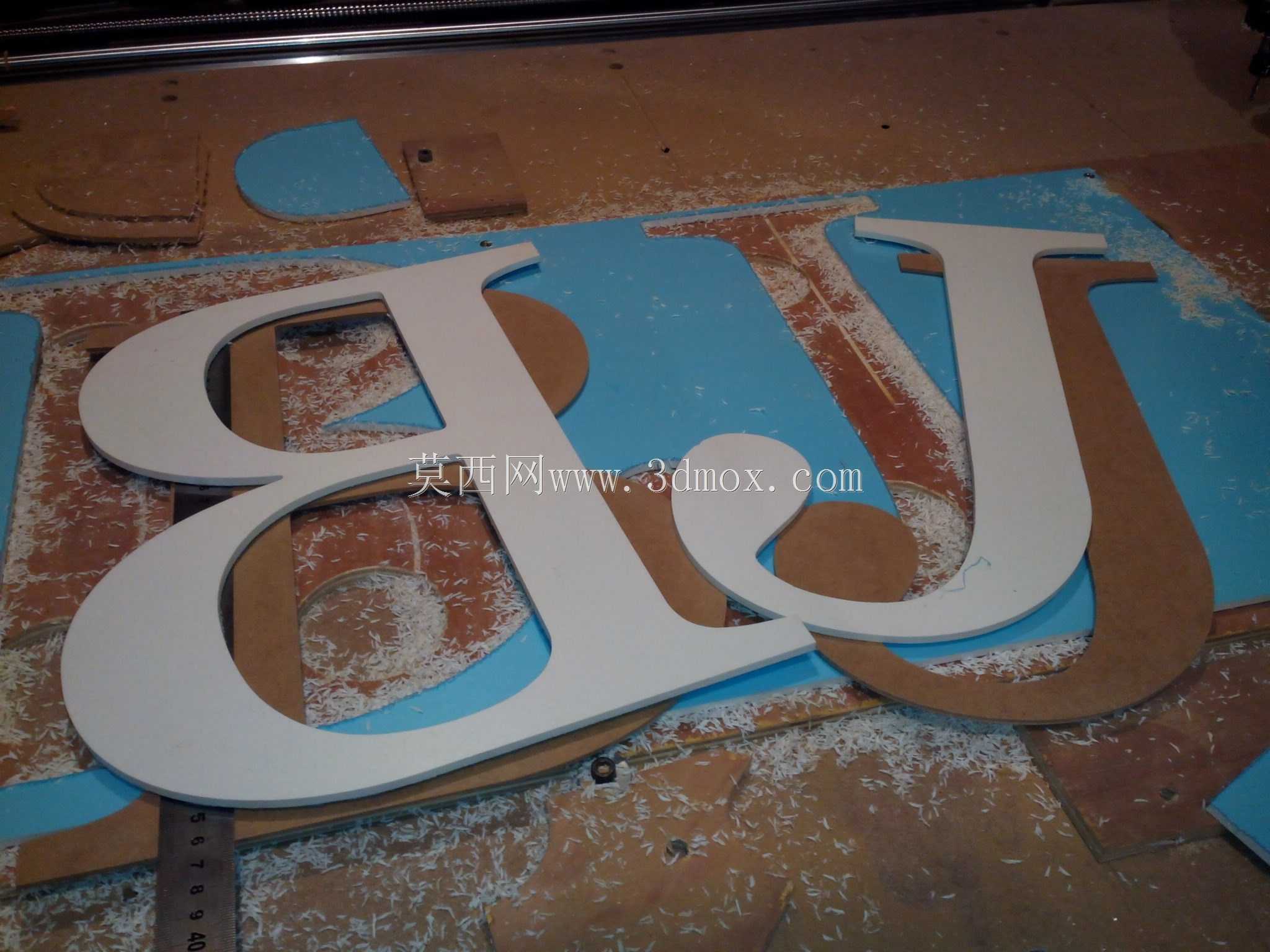

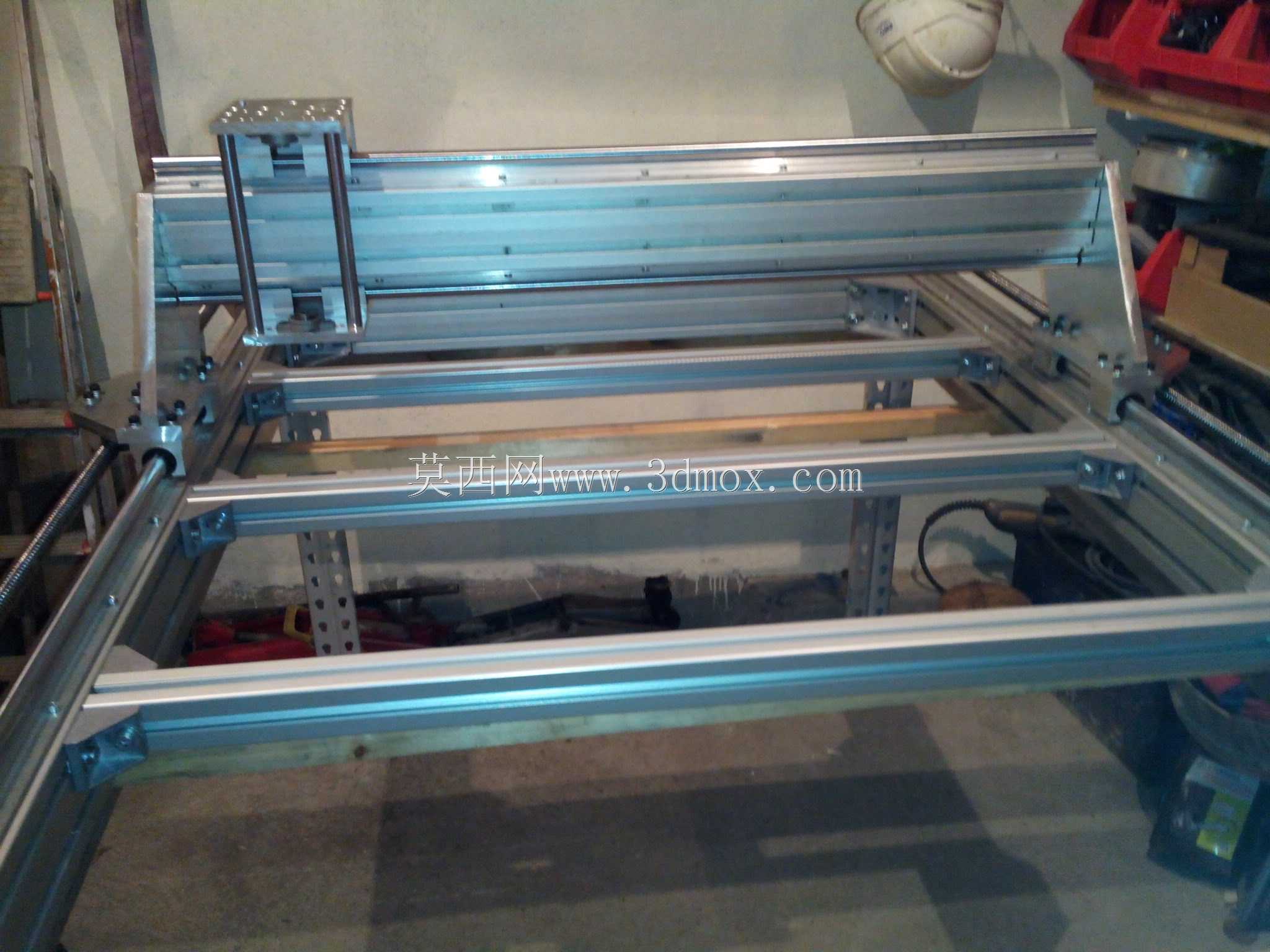

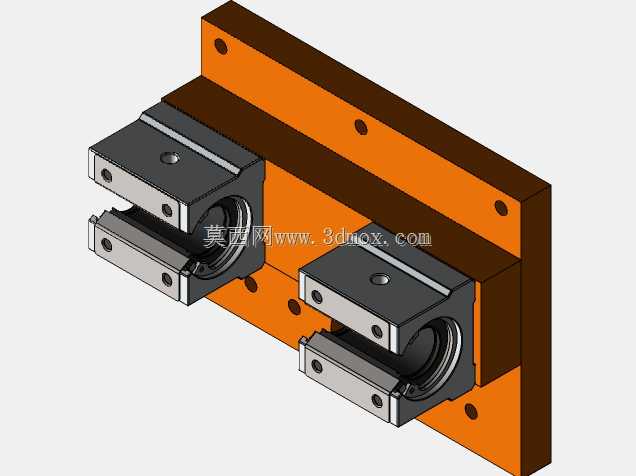

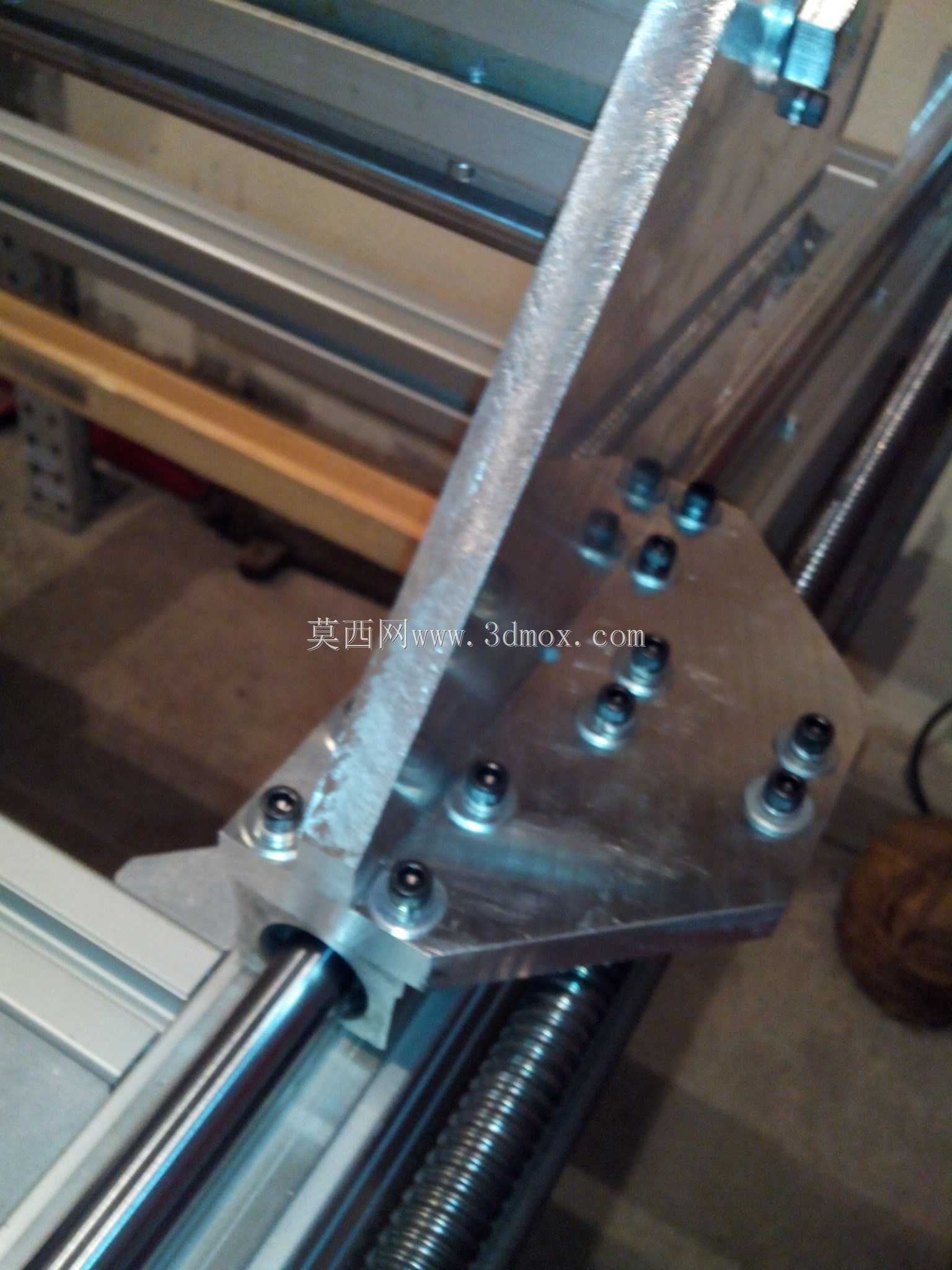

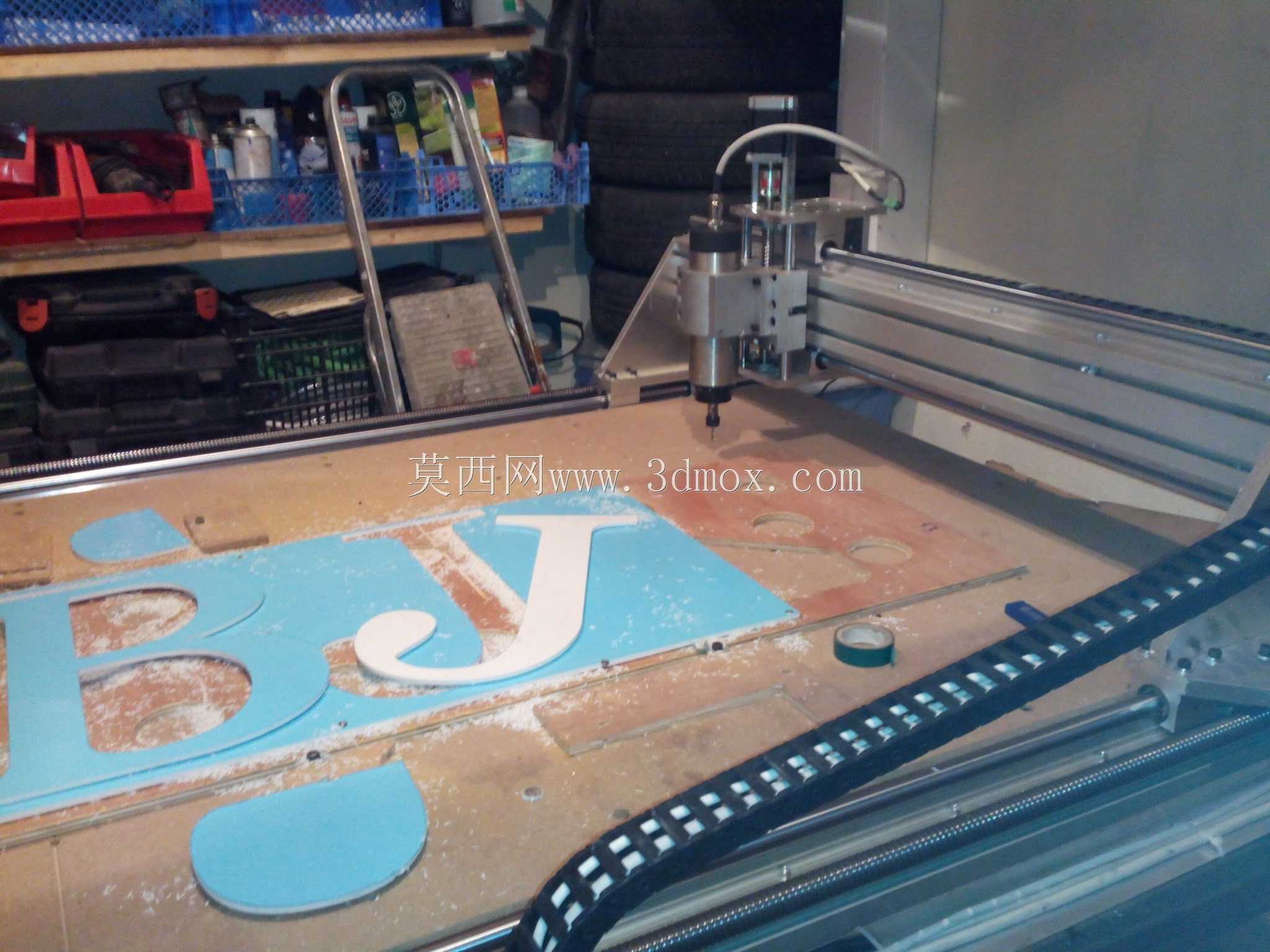

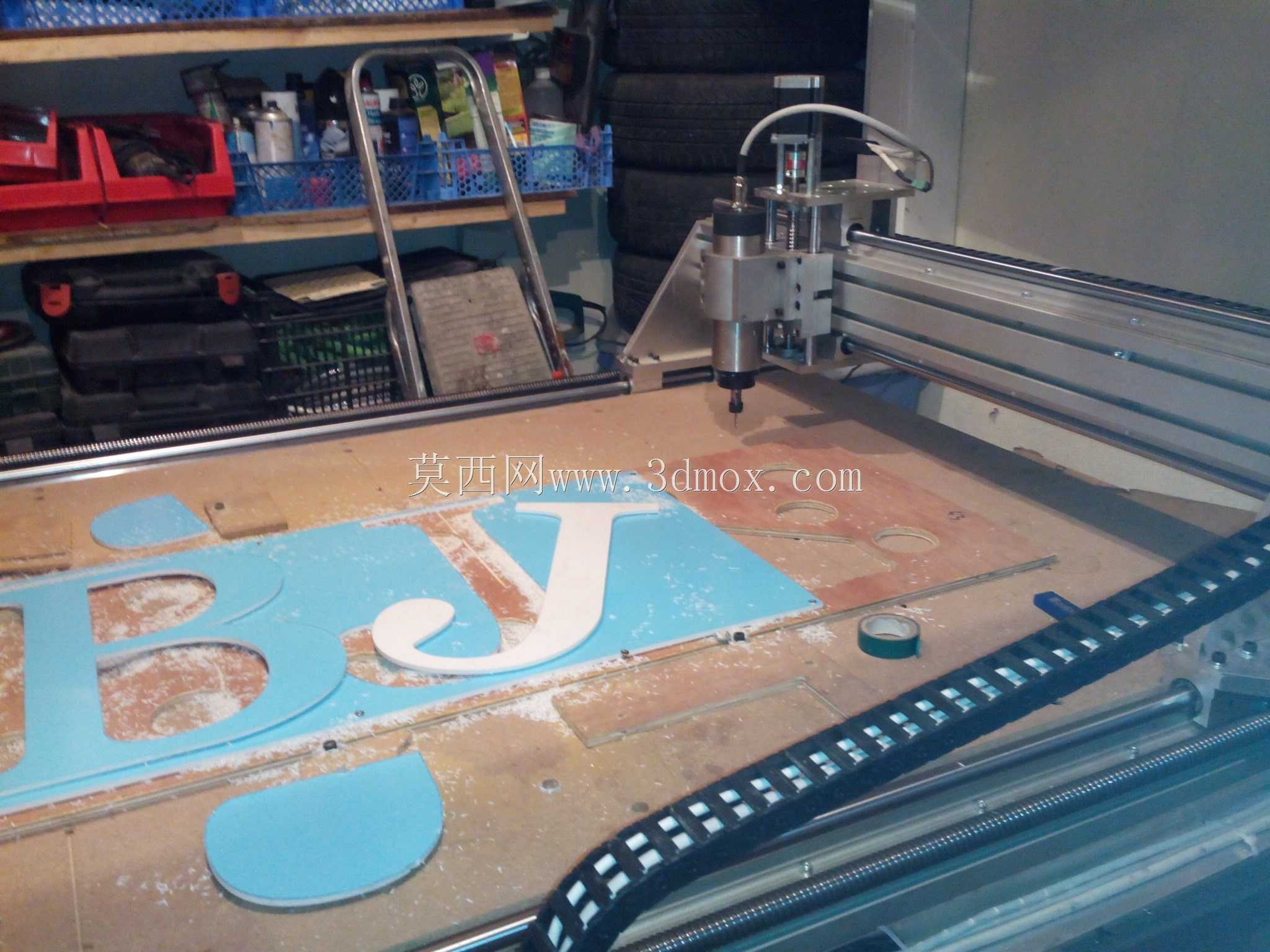

常规桌面级数控雕刻机常受限于行程尺寸，加工幅面稍大的工件就需要多次装夹找正，累计误差很容易让加工件报废，这款1500x1000幅面的设备刚好戳中了小作坊、个人DIY用户的加工痛点。从加工适配视角来看，整套结构没有采用非标定制的铸造机身，全部选用标准规格铝型材搭建，60x60规格的型材本身直线度有成熟供应链保障，不需要额外做大型龙门铣的二次精加工，普通用户拿到型材后只需要用基础切割工具截断，就能完成基础框架的拼接，连攻丝工序都可以在型材预设的槽位上完成，不需要专门的工装夹具辅助。传动部分选用2005和1605两种规格的滚珠丝杠，长行程的X轴用更大直径的丝杠来抵消长轴转动带来的挠度变形，避免高速进给时出现丝杠震颤在工件表面留下振纹，短行程的Y、Z轴用稍小规格的丝杠兼顾移动灵活性，不会因为传动件惯量太大导致步进电机丢步。1.5kw的主轴选型刚好匹配铝件、软金属、木材、亚克力这类常见加工材料的切削负载，不会出现功率余量太大浪费成本，或是功率不足铣削硬料时闷车的问题。走线部分全部沿型材槽位布置，拖链的安装位也预留了标准安装孔，不需要用户自己打孔定位，装配时只需要按顺序把导轨、丝杠、滑台依次锁紧，就能通过型材本身的装配基准保证三轴的垂直度，不用反复打表调校。所有铝制连接零件都采用标准尺寸设计，哪怕是新手第一次装配，只要按孔位对位锁紧，就能把装配公差控制在可用范围内，不需要反复刮研配合面。设备的工作台面预留了T型槽的安装位，用户可以根据自己的加工需求更换密度板台面、铝型材台面或者真空吸附台面，不用改动主体框架就能适配不同的装夹需求。主轴的安装座预留了微调余量，后期如果需要更换更高功率的主轴，或者加装激光头、画笔头等功能附件，只需要更换对应的安装座就能完成改装，不需要重新加工整个龙门结构。这套结构没有为了追求极致参数堆砌高精度零件，反而在加工便利性、装配容错率、后期改装空间上做了大量取舍，哪怕是没有精密加工设备的普通爱好者，只用基础工具就能完成整机组装，调试完成后就能满足日常的小件铣削、板材切割、浮雕加工需求，实际落地的门槛比同行程的商用机型低很多。
