带安全防护围栏的工业复卷设备结构

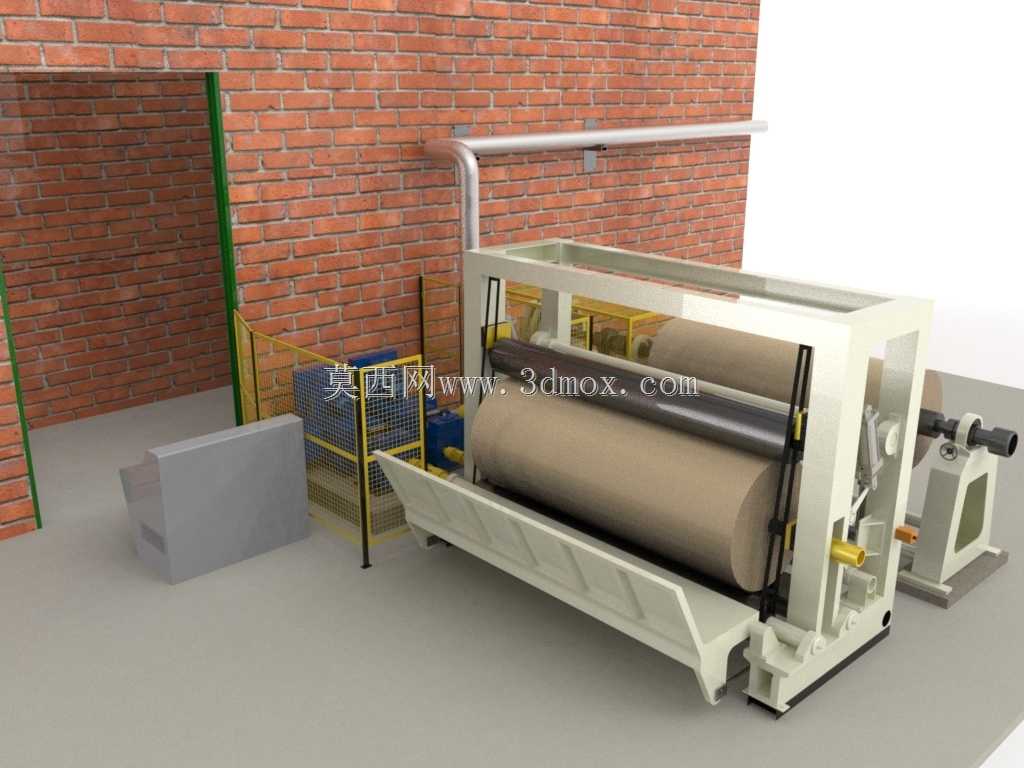

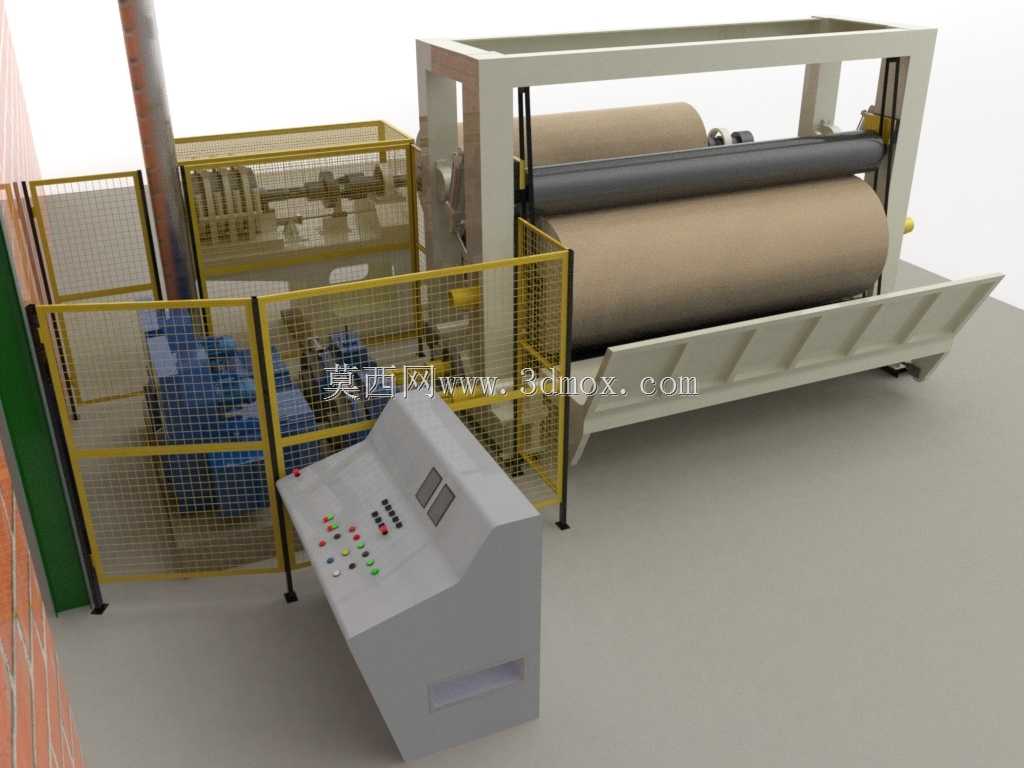

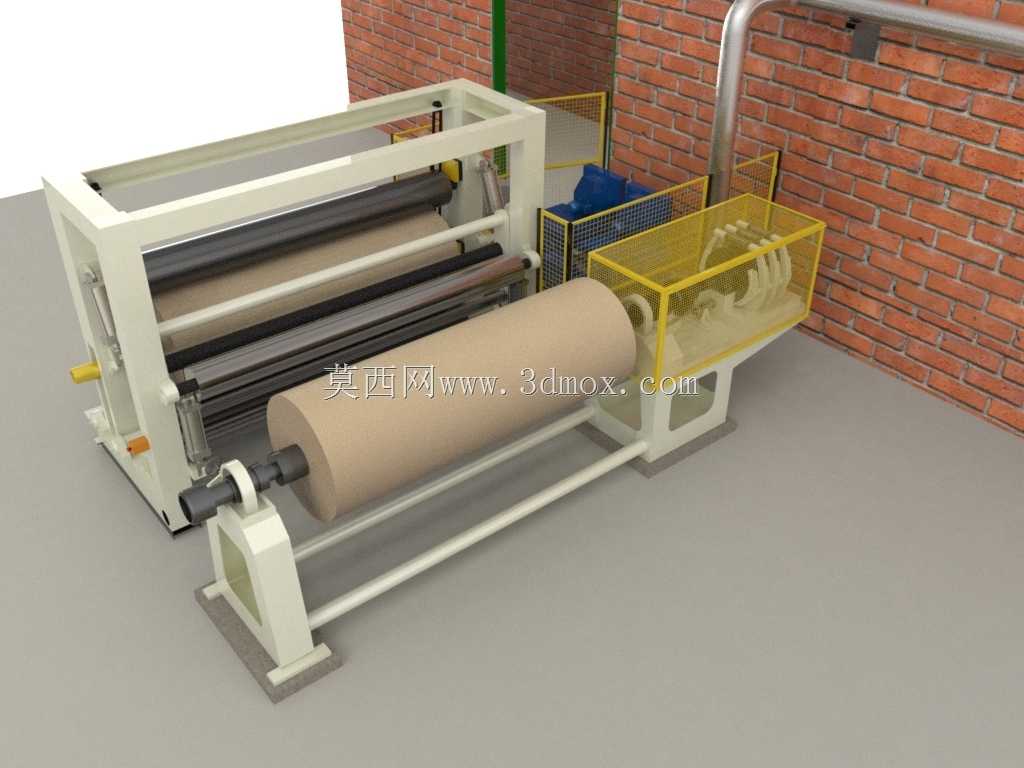

卷料加工车间里的复卷设备，高速运转的辊轴外露一直是现场安全管控的核心痛点，常规加装的简易围栏常因和设备主体干涉、检修拆装繁琐被现场操作人员私自拆除，这套带安全围栏的复卷设备结构，从装配逻辑层面把防护体系和设备本体做了深度适配。围栏的支撑立柱直接对应设备底座的预装定位孔，不需要现场额外打孔浇筑，每段网格围栏的连接卡扣都预留了3mm的调节余量，抵消设备长期运行产生的微幅振动带来的安装位偏移，不会出现使用半年后围栏错位、连接螺栓崩断的问题。操作工位的控制台和围栏预留了足够的操作空间，所有急停按钮的位置都在围栏开口的伸手可及范围内，不需要探身进入防护区域就能触发停机，围栏的网格间隙严格控制在12mm以内，既不遮挡操作人员观察辊轴卷料状态的视线，也能防止肢体意外伸入运转区域。设备主体的辊轴支撑架和围栏的顶部横梁做了错位排布，更换大直径卷料的时候，吊具可以直接从围栏上方的预留空位落位，不需要拆除整段围栏就能完成卷料更换，把原本需要四十分钟的换料准备时间压缩到十五分钟以内。围栏的门体和设备的控制系统做了联锁适配，门体开启时设备自动进入停机锁定状态，不会出现误触启动的风险，所有围栏的边角都做了圆弧包边处理，避免现场巡检人员磕碰划伤。控制台的倾斜角度经过反复适配，操作人员站立操作时视线刚好能覆盖所有按钮指示灯和辊轴的卷料平整度，不需要频繁抬头低头切换视角，长时间作业的疲劳度明显降低。设备底部的接料斜板和围栏底部的间隙刚好控制在5mm，既不会卡滞掉落的碎料，也能防止工具从间隙滑入设备运转区域，日常清理碎料时只需要打开围栏底部的抽拉式接料盒就能完成，不需要拆开防护结构。整套结构没有为了追求防护等级盲目增加冗余结构，每一处连接、每一个预留空位都对应现场实际作业的操作需求，既满足安全规范的硬性要求，也没有给日常操作、检修、换料增加额外的工作量，甚至通过防护结构的定位补强，间接提升了设备主体运行时的结构稳定性，减少了辊轴高速运转时的共振幅度。
