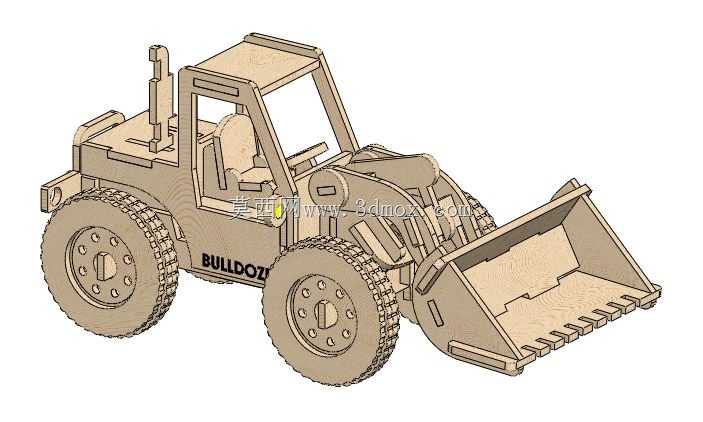

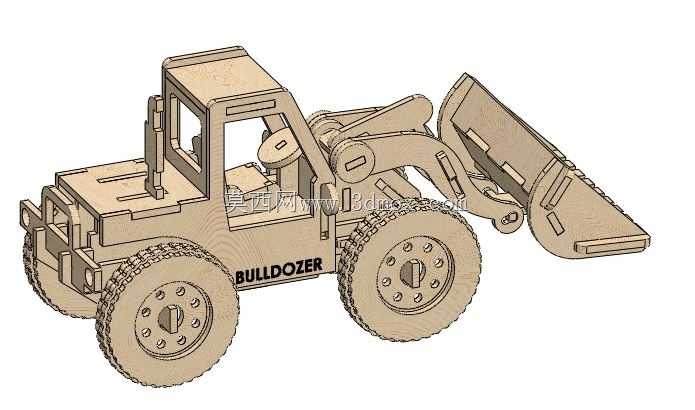

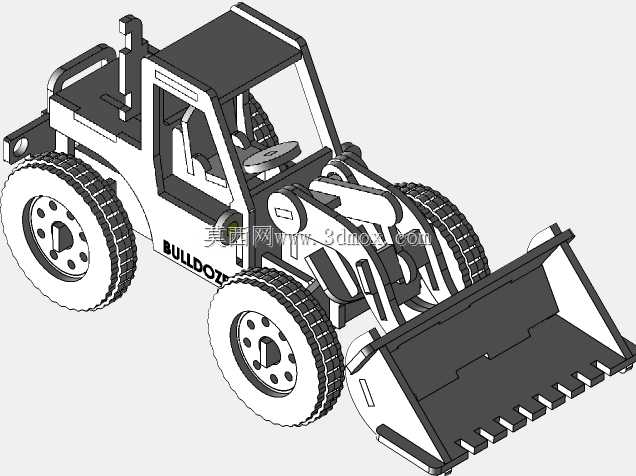

木质拼装推土机激光切割拼插结构设计

薄木板激光切割的拼装件最容易出现的问题就是插接过紧导致装配时板材崩边，或是插接过松成品松垮易散，这款推土机的拼插结构在公差适配上下了足够的功夫。铲斗边缘的齿状结构没有做等宽切缝，每道齿的根部都预留了0.15mm的圆弧过渡，避免激光切割时热量集中造成的炭化层堆积，装配时不需要额外打磨就能顺畅卡入铲斗主体的对应卡槽。车轮部分的防滑纹理没有采用通体蚀刻的方案，只在轮胎外圈做了深浅错落的半切纹路，既保留了视觉上的真实感，又不会因为整圈切缝降低板材的结构强度，长时间把玩也不会出现轮圈断裂的问题。驾驶舱的镂空窗框没有做直角转角，所有内角都做了R0.2的圆角处理，既规避了激光切割直角时容易出现的过烧缺口，也让拼装时的对位更顺滑，不会因为直角对位偏差出现卡滞。车身侧面的标识字样采用浅雕工艺，雕刻深度控制在板材厚度的三分之一，既不会因为雕穿影响结构强度，又能在不额外涂装的情况下呈现清晰的标识效果。车身的连接插舌没有做统一厚度，靠近受力点的底盘插舌厚度比舱体插舌厚0.2mm，装配后底盘承托力更强，拿取成品时不会出现舱体和底盘脱开的情况。排气柱的分段插接口做了微小的锥度设计，插入时越压越紧，不需要额外涂胶就能保持直立状态，也方便后期拆卸重组。铲斗和动臂的连接轴位没有采用额外的五金件，完全靠板材自身的卡榫结构实现铰接，转动时的阻尼感刚好，既能保持任意角度的姿态，又不会出现松垮下垂的问题。所有板材的排版都做了纹路同向设计，拼装完成后整体木纹走向统一，视觉上更协调，也避免了不同方向木纹受力不均导致的部件变形。
