带直驱动力的管式螺旋给料输送结构

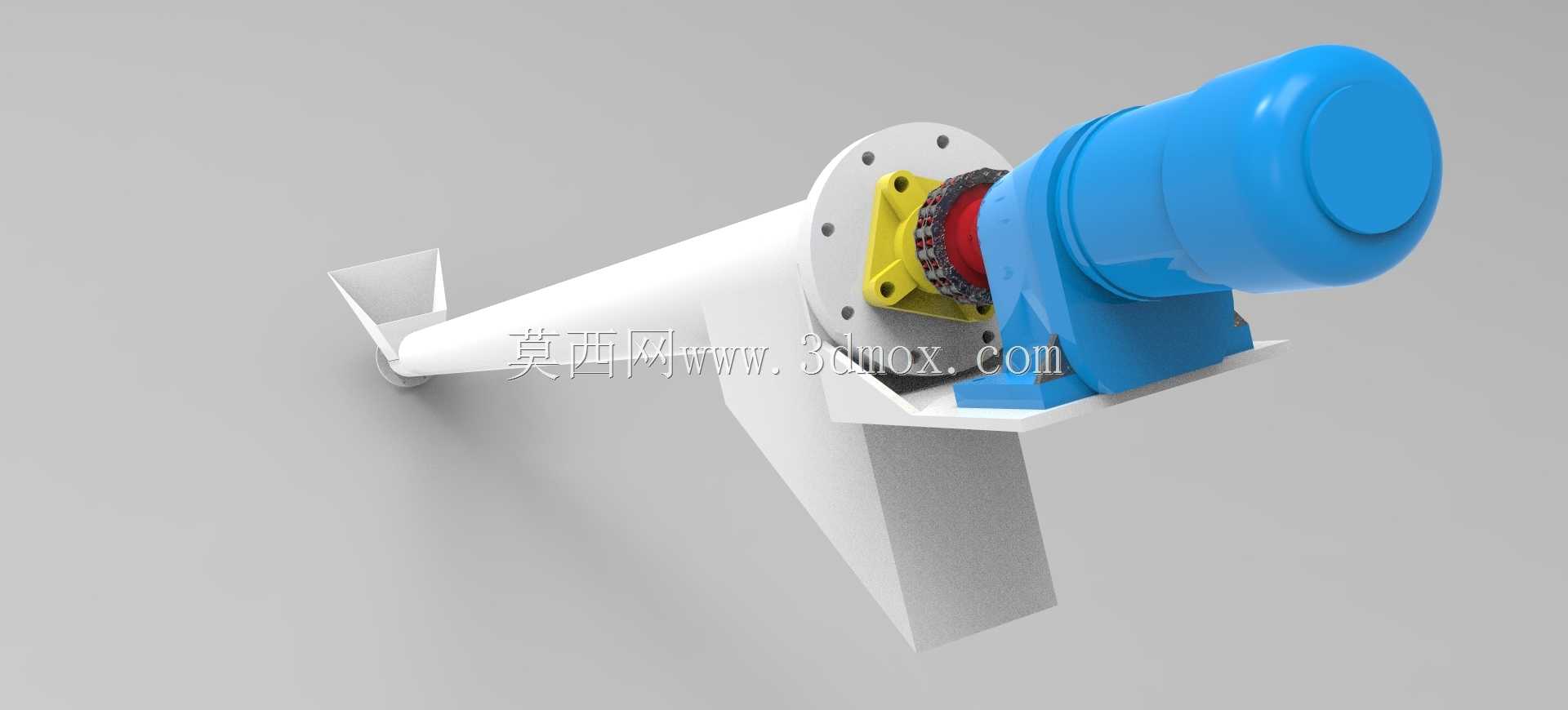

散料输送现场常遇到的卡滞、轴端漏料问题，在这套螺旋输送结构的设计里做了针对性的结构调整。常规螺旋输送机的动力端多采用联轴器外置连接，不仅占用轴向安装空间，长期运行下联轴器的弹性垫磨损后会出现同轴度偏差，直接导致螺旋叶片刮蹭管壁，输送颗粒料时还会挤碎物料产生多余粉料。这套结构把减速动力单元直接通过法兰盘对接在输送管端，连接法兰上的定位止口做了h7级公差配合，装配时不需要反复调整同轴度，止口贴合面加装的丁腈橡胶密封圈直接嵌入法兰密封槽，完全阻断细粉料从轴端缝隙溢出的路径。

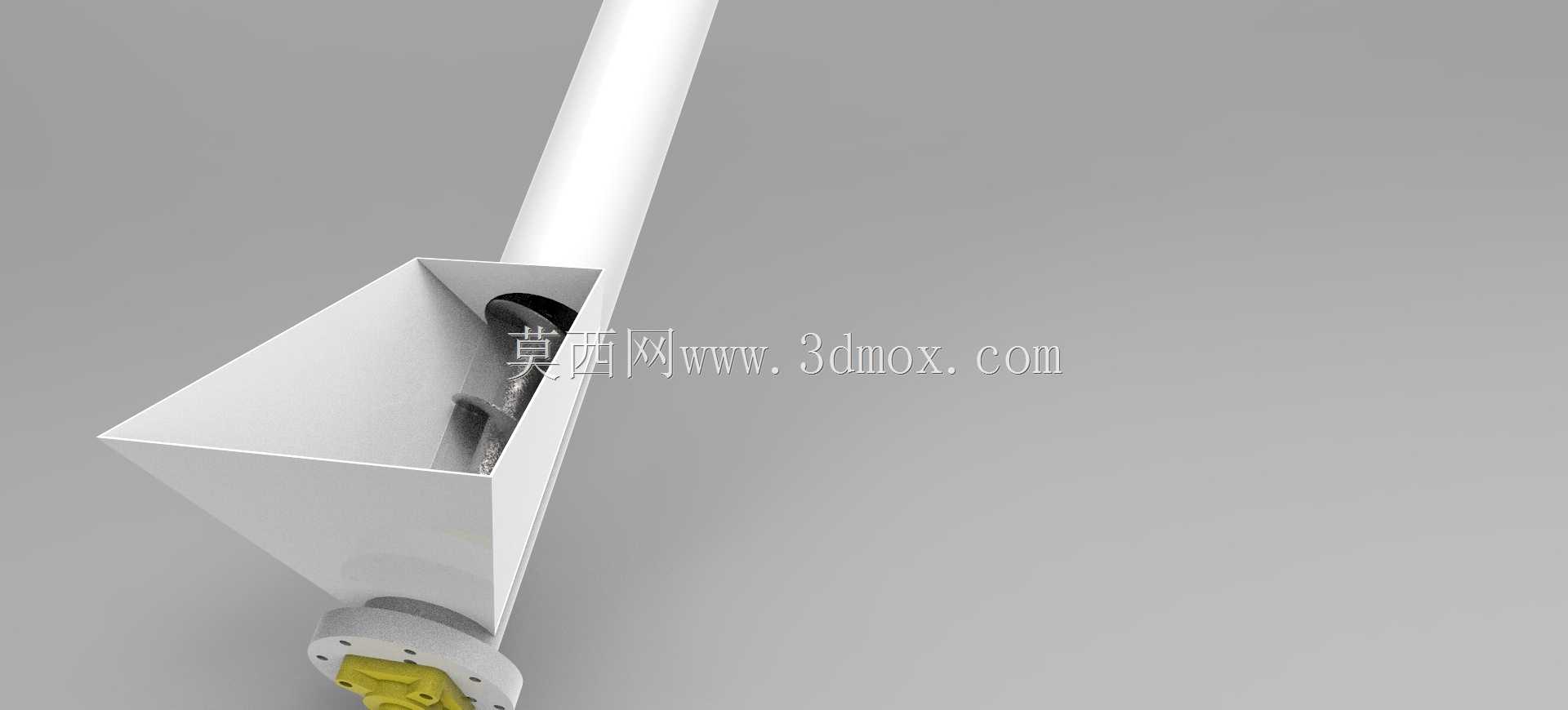

输送管的进料端做了斜切扩口设计，扩口边缘做了3mm的圆角过渡，避免焊接后出现应力集中开裂的问题，进料口的导流板角度设置为28度，刚好匹配粉状、小颗粒物料的自然堆积角，物料靠自重就能顺畅滑入螺旋腔，不会在进料口搭桥堵料。螺旋叶片和管壁之间预留了1.5mm的均匀间隙，这个间隙值是经过多轮物料测试确定的，既能避免叶片和管壁硬摩擦产生金属碎屑污染物料，又不会因为间隙过大导致物料回流降低输送效率。

动力端的安装支座做了L型一体化折弯结构，支座和输送管外壁采用满焊连接，焊后做了去应力退火处理，避免长期运行下焊缝开裂导致动力单元下沉偏移。支座上的动力安装孔做了长圆孔设计，装配时可以微调动力单元的轴向位置，给密封件的预紧压缩量留出调整空间，后期更换密封件时不需要拆解整个输送管段，只需要松开连接螺栓就能留出操作空间。

出料端的导流槽和输送管采用圆弧过渡连接，没有直角死角，物料输送到末端时不会在拐角处残留积料，输送粘性稍大的物料时也能顺畅排出，不需要频繁停机清理积料。整套结构没有多余的外置传动部件，外部没有裸露的旋转件，现场安装时不需要额外加装安全防护罩，整体占用的安装空间比同规格联轴器连接的螺旋输送机小近三分之一，适配紧凑布局的生产线安装需求。
