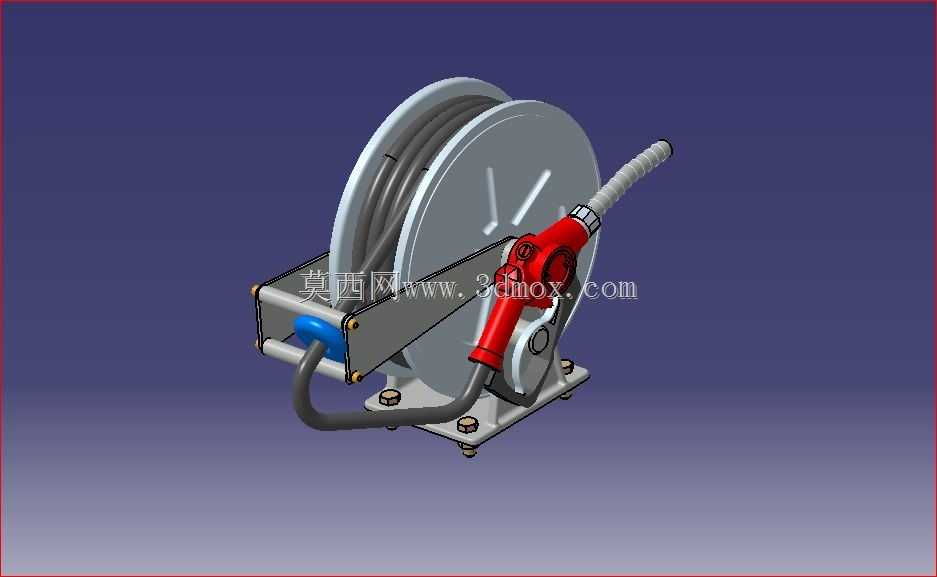

车载加油用柴油软管卷收装置

户外流动加油场景里，软管随意拖拽带来的表皮磨损、接头渗油、碾压破损问题，一直是零散供油作业的高频故障点，这款卷收装置的结构设计，刚好把这些现场痛点逐一拆解落地。卷盘内部的卷簧预紧力做了分段适配，满管缠绕时簧片应力控制在材料屈服强度的六成以内，空盘状态下的回收拉力不会扯动加油枪接头的密封锥面，避免长期拉扯导致的密封件过早老化。两侧的支撑臂没有采用常见的对称直板结构，靠近加油枪的一侧做了内凹让位，枪体挂放时手柄不会和臂架发生磕碰，挂扣位置的弧度刚好贴合枪身的注塑包胶层，车辆行驶颠簸时也不会出现松脱异响。底部安装座的四个固定孔做了腰型余量，现场安装时可以根据车架的安装孔位偏差做±5mm的位置调整，不用额外扩孔返工，座板和卷盘主轴之间加装了聚四氟乙烯耐磨衬套，长期转动不会出现主轴和座板的咬合磨损，后期维护只需要更换衬套就能恢复转动精度。软管出盘位置的导向轮做了圆弧包边，轮面的弧度和软管外径完全匹配，回收时软管不会出现局部折扁，避免长期折痕导致的通油截面变小、输油阻力上升的问题。枪体和软管的连接位置做了防弯折弹簧护套，大角度拉扯时护套会分散接头处的应力，不会出现软管根部断裂的情况。整个装置的外露金属件都做了喷塑处理，耐柴油腐蚀的同时也能适应户外高低温变化，卷盘边缘的卷边结构没有锋利毛刺，操作人员手动拉管时不会划伤手套。机架的焊接位置都做了打磨清根，没有虚焊漏焊的薄弱点，满载软管时的整体形变量控制在0.2mm以内，不会出现转动卡滞的情况。
