厂区物料转运平板牵引拖车结构

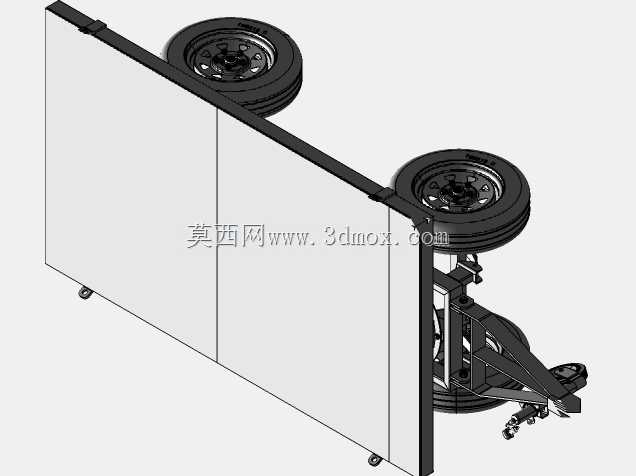

该结构面向厂区内部短驳、仓储周转以及小型机具转运场景，采用平板承载面与牵引杆组合形式，可由牵引车、叉车或小型动力设备拖行，适合在车间通道、仓库地坪、硬化场地内完成箱装件、工装板、轻型设备及零散物料的水平搬运。承载平台以矩形钢管焊接成框架，再铺置平板形成平整载货面，框架纵梁与横梁按受力方向交错布置，既控制自重，也保证中部承载时的抗弯能力。四角设置吊点或系固位置，便于绑扎绳索、固定料箱，也可在整体吊装移位时使用。

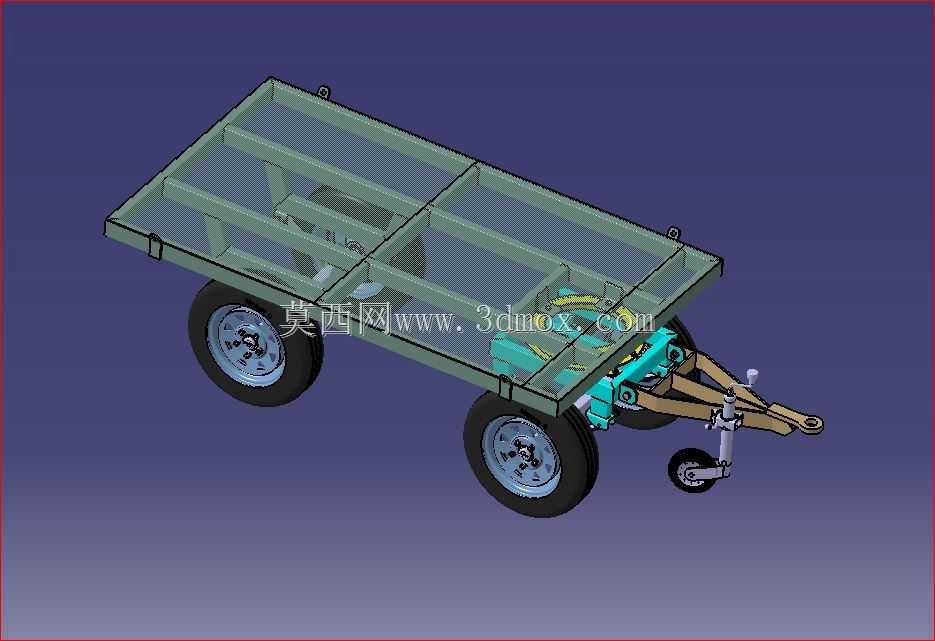

行走部分采用双轴四轮布局，轮胎选用普通工业车辆常用规格，轮距与轴距经过匹配，使整车在直线拖行和低速转弯时保持稳定。车桥与车架之间留有明确安装空间，转向连接区域集中布置在牵引端，牵引杆通过铰接结构与前桥联动，转向时前轮随牵引方向偏转，转弯半径明显小于固定式平板车。牵引头采用常见环销或球头连接形式，能够与不同牵引设备快速挂接；前端还设置小型支撑轮，脱钩后可由人工扶持停放，避免牵引杆直接触地。

从设计思路看，这类拖车并不追求高速行驶性能，而是把重点放在低速重载、维护便利和场地适应性上。车架主梁沿长度方向贯通，横梁按载荷分布加密，牵引座附近承受频繁冲击，因此局部需要加强板或加厚连接耳板。轮轴安装位置需保证满载时台面不发生明显翘曲，同时让轮胎接地点位于车架受力合理区间，避免局部应力集中。制动、挡泥、照明等附属结构可根据使用环境增减，但核心的牵引铰接、轮轴中心距、车架外宽和挂钩高度必须与现场牵引车及通道条件匹配。

外形边界方面，平板长度决定单次可放置托盘或料架的数量，宽度需满足车间通道、电梯门或库房门的通行限制；台面高度应结合人工装卸和叉车作业高度设定，过低会影响桥壳与通过性，过高则增加装卸劳动强度并降低稳定性。牵引杆收起与展开状态、前轮最大转角、轮胎外缘回转范围都属于安装与使用边界，在三维建模时需逐一校核，防止挂接后与牵引车尾部、地面坡道或周边货物发生干涉。整体结构简洁，受力路径清晰，适合作为厂区物流装备设计、牵引转向机构分析以及非标转运车改型的参考对象。
