弹簧复位式弯管接口锁止机构

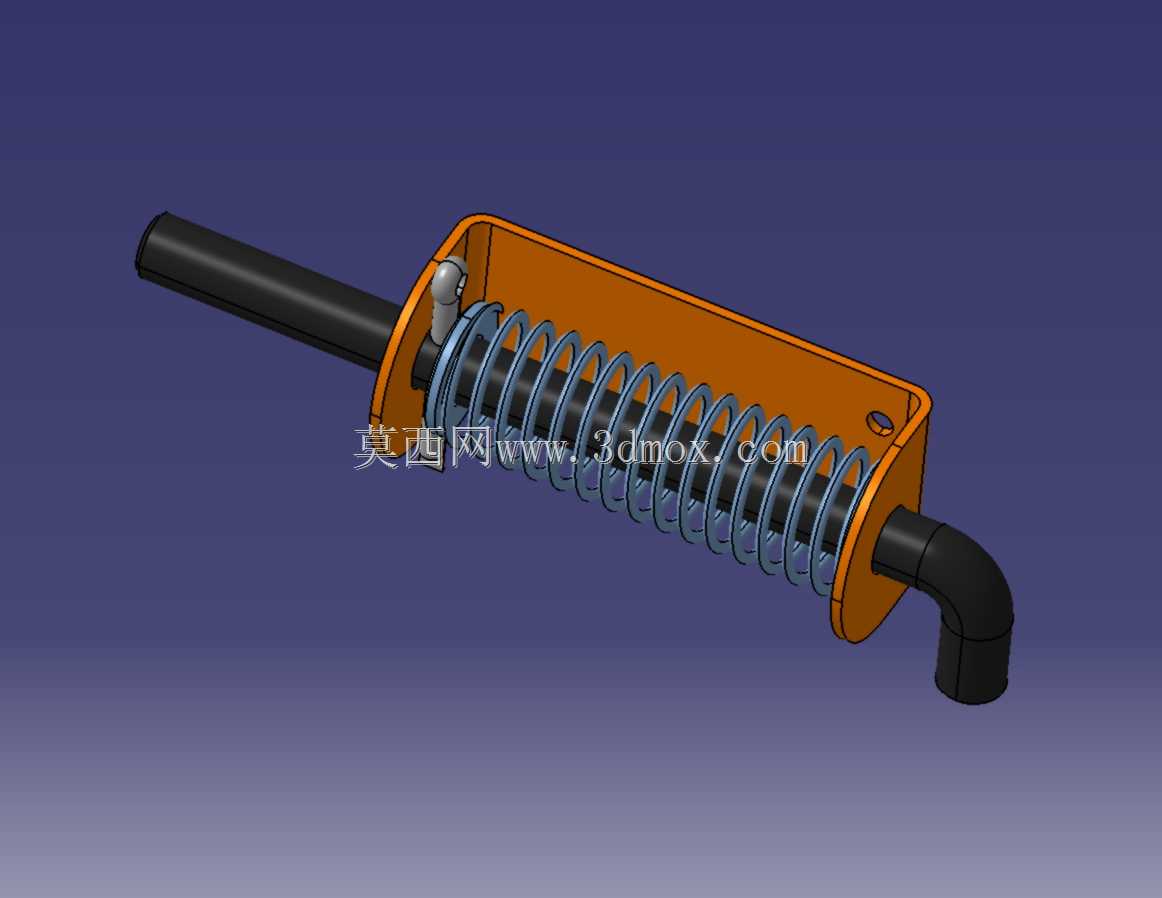

该锁止机构主要应用于低压流体输送管路的快速接驳场景，常见于小型气动设备、园林灌溉管路、家用清洁设备的管路连接部位，核心作用是在管路插拔后实现自动锁止，避免管路受内部压力冲击或外力拉扯时出现脱开、漏液漏气的问题，相比传统螺纹连接的管路接头，该结构无需额外工具即可完成管路拆装，大幅提升现场管路布设、维护更换的操作效率。从功能特性来看，该机构采用内置圆柱螺旋压缩弹簧作为复位动力源，外侧采用半开放U型金属护罩作为承载基体，护罩两端预留同轴穿管孔位，供直段管路与弯管接头贯穿安装，弹簧套设在直段管路外侧，两端分别抵接护罩内侧端面与弯管接头的限位凸台，当需要对接管路时，操作人员只需向护罩方向按压弯管接头，压缩弹簧让出锁止卡位空间，将直段管路插入到位后松开弯管接头，弹簧复位推动锁销卡入直段管路的环形卡槽内，即可完成双向锁止，此时管路既无法轴向脱出，也不会出现周向转动错位，锁止状态下可承受0.8MPa以内的流体压力，满足常规民用、小型工业设备的管路使用要求。在设计思路上，该结构优先考虑操作便捷性与长期使用可靠性，半开放护罩的设计既可以为弹簧提供稳定的导向支撑，避免弹簧长期受压出现偏斜卡滞，也能减少外部灰尘、水渍对内部锁止构件的侵蚀，同时护罩侧面预留的安装孔位可直接通过螺栓将整个锁止机构固定在设备壳体上，无需额外设计安装支架。弯管接头采用90°弯折结构，可适配设备内部狭窄空间的管路走向需求，减少管路弯折带来的流阻损耗，接头端部做了圆弧过渡处理，避免安装时划伤管路密封件。从安装边界来看，该机构整体轴向长度适配常规12mm外径的流体管路，护罩宽度控制在35mm以内，安装时仅需在设备安装面预留两个对应孔距的M4螺纹孔即可完成固定，直段管路插入端的有效配合长度为22mm，安装时需预留足够的插拔操作空间，避免周边构件干涉按压解锁的操作行程，锁止状态下整体结构无突出尖锐边角，不会对安装维护人员造成剐蹭伤害，弹簧采用常规弹簧钢材质，护罩与接头采用硬质工程塑料或镀锌钢板材质，兼顾结构强度与生产成本，适合批量配套生产使用。
