12米跨度16米进深钢结构机库框架设计

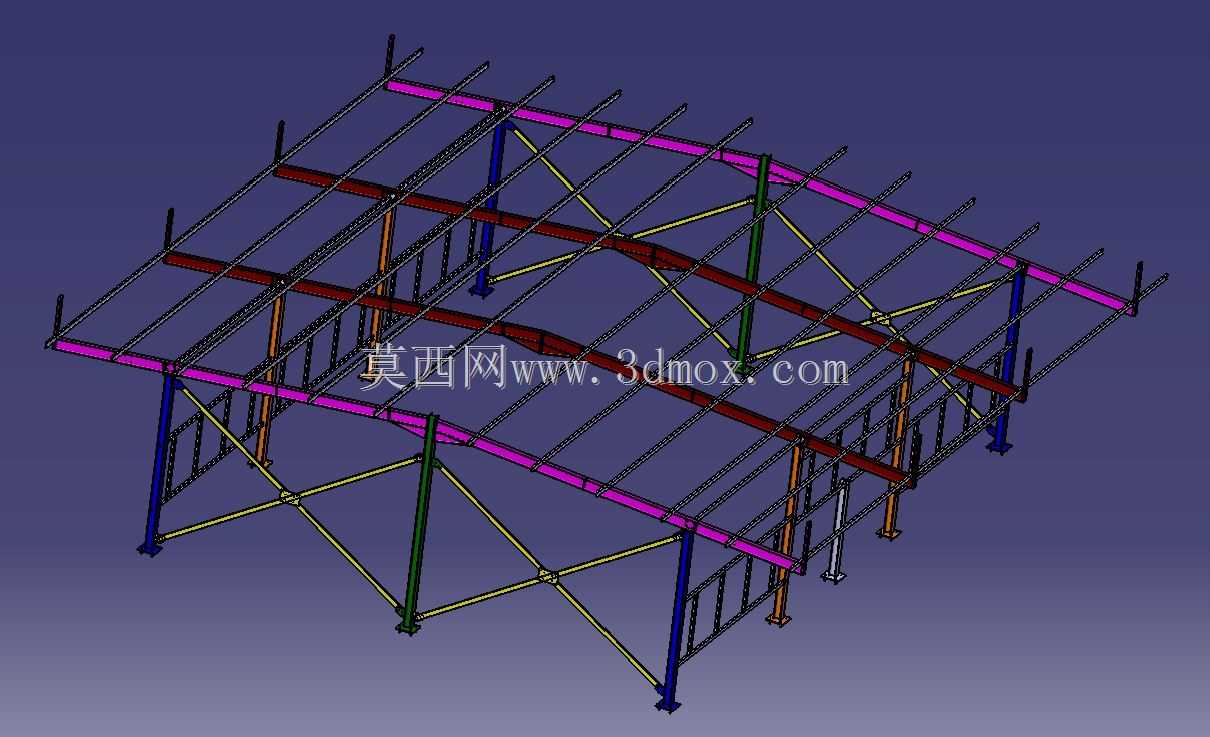

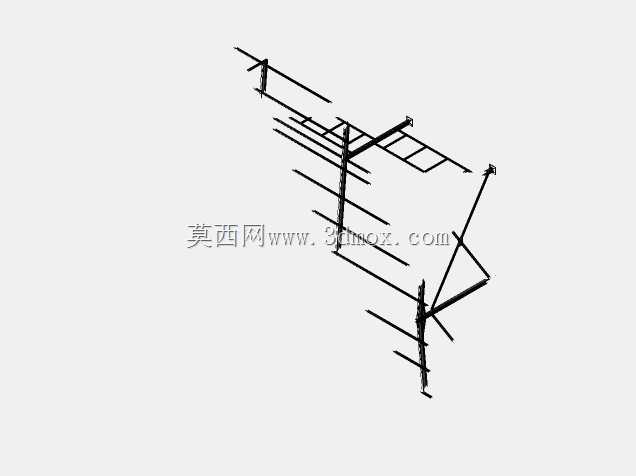

这款12m×16m规格的钢结构机库框架，主要面向小型通航飞行器、作业无人机、厂区小型工程设备的停放与日常维保场景，也可适配野外临时作业点的设备遮蔽、小型物料仓储的搭建需求，整体采用全装配式钢结构设计，所有构件均采用螺栓连接节点，现场无需大规模焊接作业，可快速完成拼装与拆卸，适配临时场地、偏远作业点的快速部署需求。从结构受力逻辑来看，整体采用柱梁铰接配合柱间交叉支撑的受力体系，竖向承重由等间距布置的多根H型钢立柱承担，立柱底部设置带地脚螺栓孔的底板，可直接与预埋的混凝土基础锚接，安装时需保证各立柱的垂直度偏差控制在千分之一以内，避免后续梁架安装出现错孔、受力偏心的问题。顶部主承重梁采用变截面H型钢，沿16m进深方向通长布置，梁与梁之间通过C型檩条连接形成屋面承载基底，檩条间距根据常规彩钢瓦屋面的荷载要求设置，可直接铺设常规压型彩钢板或夹芯保温屋面板，无需额外增设次龙骨。柱间交叉支撑采用圆钢构件，沿机库长度方向间隔布置在相邻立柱之间，主要承担水平方向的风荷载与可能出现的地震作用，避免框架在水平力作用下出现侧向失稳，支撑两端均采用可调式花篮螺栓节点，安装时可通过调节花篮螺栓张紧支撑，消除构件加工带来的尺寸偏差，保证整体框架的几何稳定性。从安装边界来看，整体框架的外轮廓尺寸严格控制在12m跨度、16m进深的范围内，立柱外侧预留不小于200mm的安装操作空间，屋面檐口高度可根据实际使用需求调整立柱长度适配，常规配置下檐口净空高度可满足小型固定翼无人机、轻型直升机的进出需求，端部可根据使用需求预留卷帘门或推拉门的安装位，无需额外对主框架进行切割改动。设计过程中充分考虑了构件的运输便利性，所有钢梁、钢柱的单段长度均控制在6m以内，可通过普通货运车辆直接运输，无需办理超限运输手续，构件出厂前均完成预拼装与防腐底漆喷涂，现场仅需完成螺栓紧固与支撑张紧即可进入屋面与围护结构施工环节，整体搭建周期较传统焊接式钢结构缩短40%以上，同时后期如果需要搬迁或调整场地，可直接拆解所有构件重复利用，构件损耗率控制在5%以内。在细节处理上，所有梁柱连接节点均采用带加劲肋的连接板设计，避免节点处出现应力集中，立柱顶部与主梁连接位置设置抗剪键，传递竖向荷载与水平力，檩条与主梁的连接采用标准化的檩托板，可适配不同规格的C型或Z型檩条安装，整体结构的冗余度设计充分，即使单根支撑出现松动，相邻支撑与梁柱节点仍可承担临时荷载，不会出现整体垮塌的风险，日常维护仅需定期检查螺栓紧固情况与防腐层完好度即可，运维成本极低。
