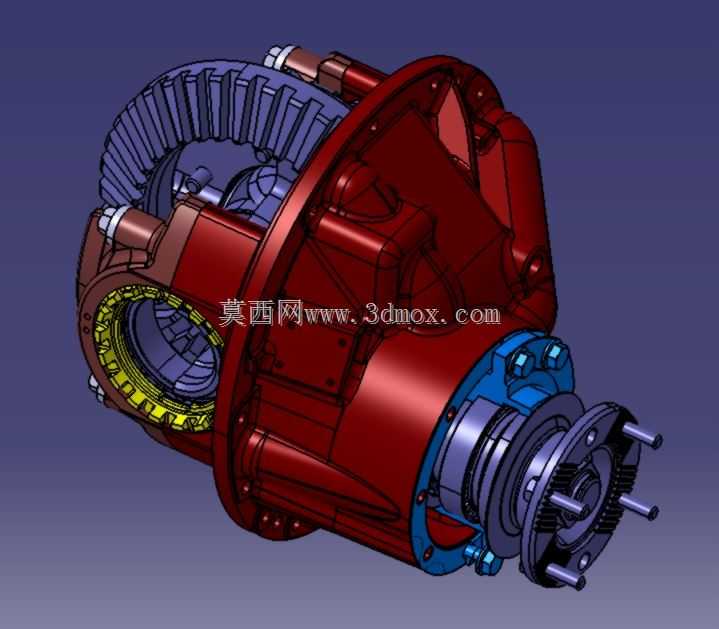

汽车驱动桥主减速器总成结构设计

项目分类:汽车类 发布时间:2021-05-15 ID:172400
  • 汽车驱动桥主减速器总成结构设计

该结构为汽车驱动桥核心的主减速器总成,是商用车辆、乘用车辆传动系统中承担扭矩放大、转速降低、动力换向功能的核心承载部件,主要应用于各类采用后轮驱动或四轮驱动布局的燃油车辆、新能源商用车辆的驱动桥装配场景,安装位置位于车辆驱动桥中部的桥包腔体内部,两端连接左右驱动半轴,输入端连接车辆传动轴输出端,是底盘传动路径中衔接变速箱输出与车轮驱动的关键节点。在实际车辆运行过程中,来自变速箱或驱动电机的高转速低扭矩动力,会通过该总成的主减速齿轮副完成转速降低、扭矩放大的核心功能,同时集成的差速结构可在车辆转弯、行驶于不平路面时,允许左右两侧驱动轮以不同转速转动,避免轮胎出现滑拖磨损,保障车辆行驶的转向稳定性与轮胎使用寿命。该总成的设计围绕高承载、高传动效率、紧凑布局的核心需求展开,主减速副采用螺旋锥齿轮结构,可实现动力传递方向的90度换向,匹配不同车型的传动比需求可调整齿轮齿数参数,保障动力输出特性适配车辆的载重、极速与爬坡性能需求;壳体采用一体化铸造成型的加强结构,外部设置多道加强筋提升结构刚性,可承受大扭矩输出时的齿轮啮合冲击力,同时壳体内部预留润滑油道与储油空间,保障齿轮、轴承等运动部件在长期运行过程中得到充分润滑,降低运行磨损。在安装边界设计上,总成输入端设置法兰连接结构,可直接匹配传动轴的万向节连接端面,两端的半轴连接端口采用标准化花键与轴承位设计,可适配对应车型的半轴与轮毂轴承单元安装尺寸,壳体外部的安装支脚与桥壳的连接位采用高精度定位止口设计,保障装配后齿轮啮合间隙处于设计公差范围内,避免运行过程中出现异响、打齿等故障。总成的外部轮廓充分考虑桥包的离地间隙需求,在保障内部齿轮安装空间的前提下尽可能压缩下部壳体的突出尺寸,避免车辆在非铺装路面行驶时出现桥包托底磕碰的问题,同时壳体上预留的放油螺塞、加油螺塞、通气塞等接口位置均设置在便于维护操作的方位,可降低后期车辆保养维护的操作难度。
