四腔注塑模具分层拆解结构设计

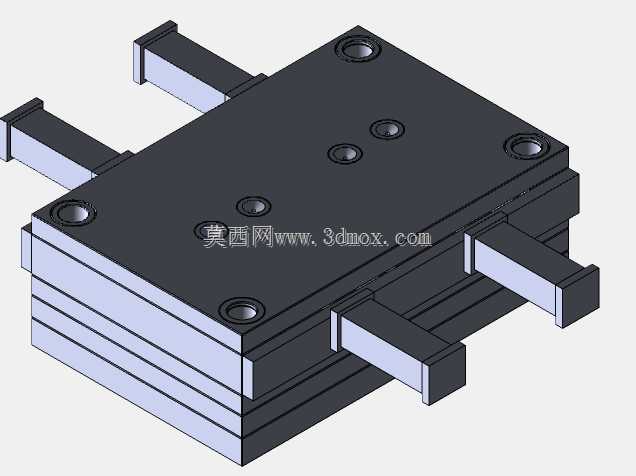

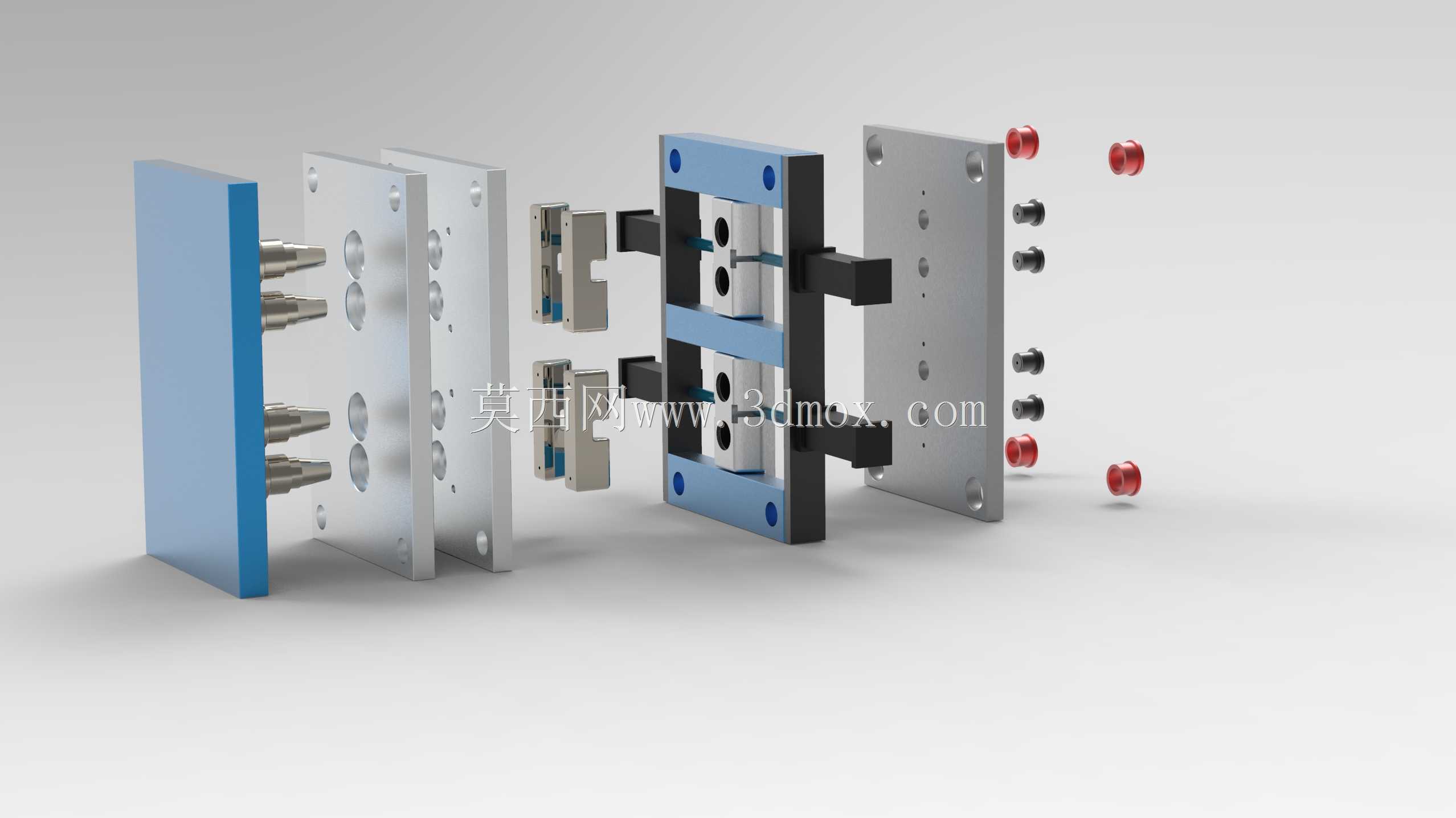

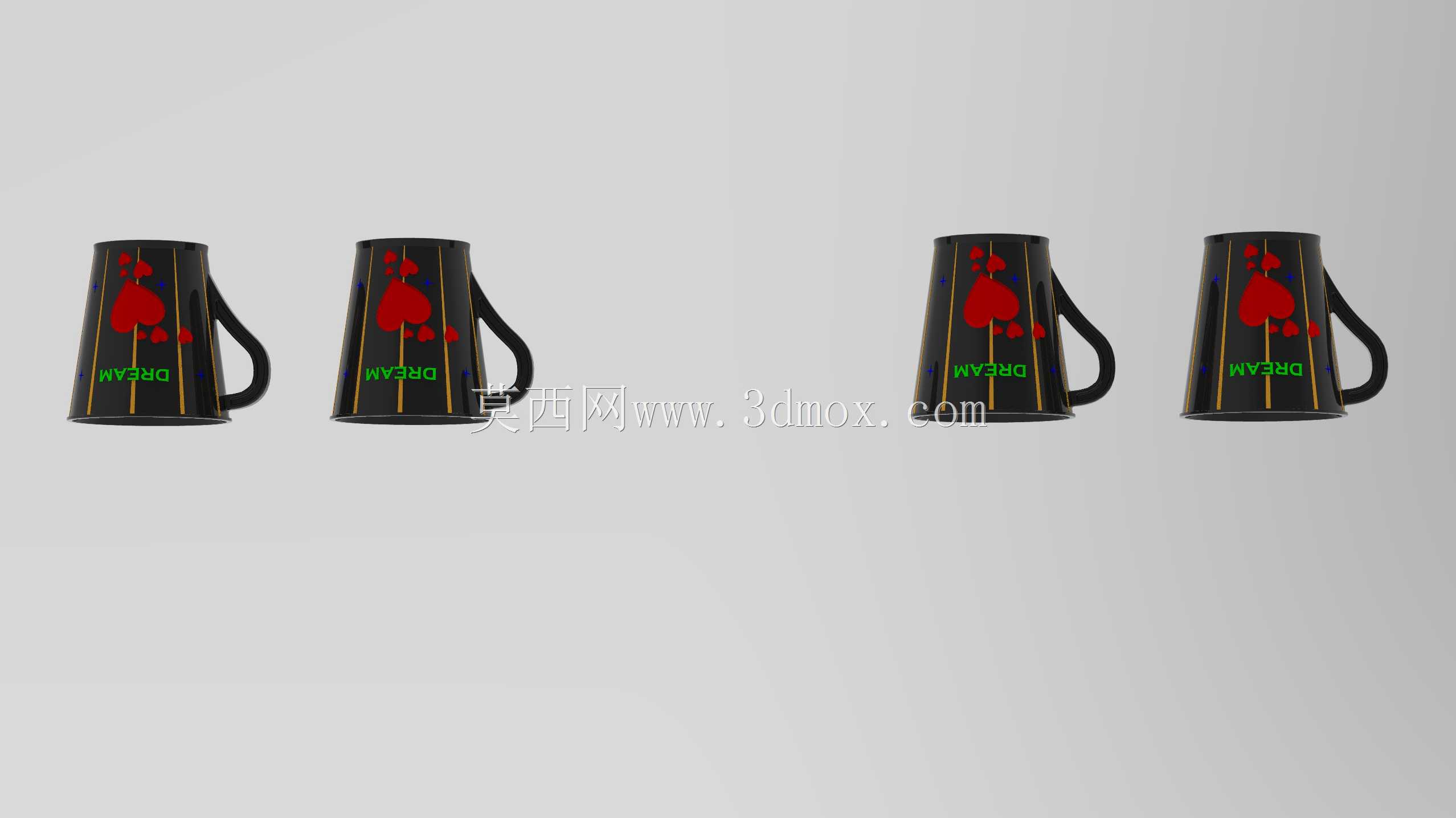

小批量注塑件量产场景里，单腔模具的单位时间产出始终卡在成本红线以下，四腔排布的方案看似只是把型腔数量翻四倍，实际落地时藏着不少容易被忽略的加工适配陷阱。这套四腔注射模的拆解结构里，最先要盯紧的是各模板的平行度公差，型腔板和型芯板叠合后，四个型腔的进料口高度差如果超过0.02mm，注塑时就会出现个别腔填不满、个别腔飞边严重的问题，加工时不能只靠磨床单次走刀完事，得在粗磨后留0.1mm余量做时效处理，释放板材内应力后再精磨到尺寸，不然批量生产时模板受注塑温度影响变形，四个腔的成型精度会越差越大。导向部件的排布也藏着巧思，四根导柱没有做完全等径设计，其中一根做了0.5mm的直径差，装配时能起到防呆作用，避免工人装模时把上下模板装反，碰坏型腔的成型面。流道的布局走的是平衡式排布，四个型腔到主流道的距离完全一致，不用在注塑时刻意调整射胶压力补正，就能保证四个腔的熔料填充速度同步，减少后续披锋修剪的人工成本。顶出结构的拆解件里能看到，顶针的排布避开了塑件的外观面，全部落在塑件边缘的隐蔽位置，顶出时不会在可见面留下顶针印，省掉后续打磨抛光的工序。冷却水路的开孔位置离型腔壁的距离统一控制在15mm，间距保持20mm，既保证冷却效率均匀，又不会因为离型腔太近导致钻孔时打穿型腔壁，加工时用深孔钻加工就能保证水路的直线度，不用后续做复杂的堵头补漏。各模板之间的定位销做了锥度设计，合模时能自动导正位置，减少导柱的侧向受力，延长模具的整体使用寿命。哪怕是外侧的固定螺丝，排布也避开了冷却水路和顶针孔的位置，装配时不会出现螺丝孔和内部结构干涉的问题，后期拆装修模也不用反复核对孔位，能省下不少维护的时间成本。
