真空吸尘器椭圆管注塑成型模具

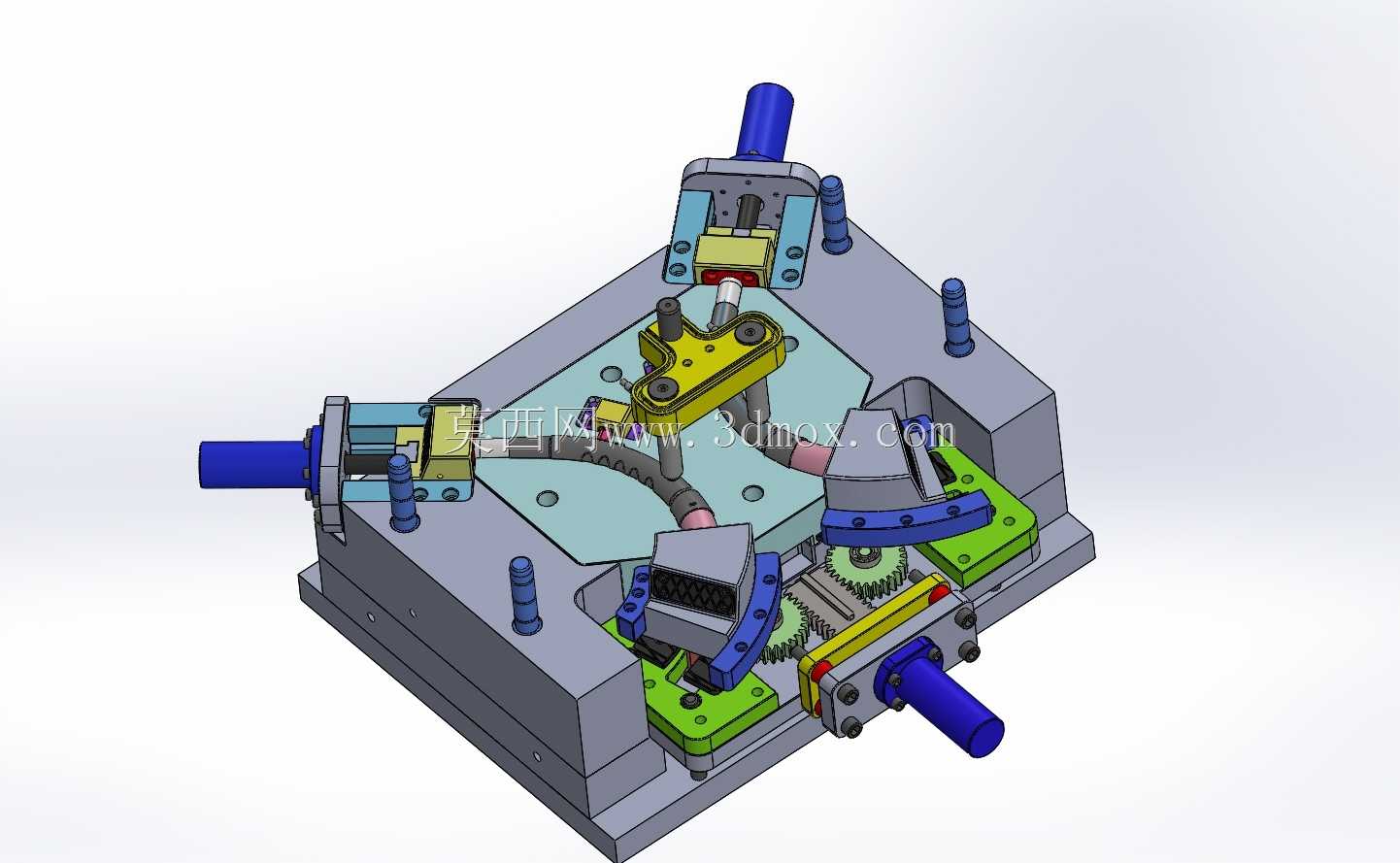

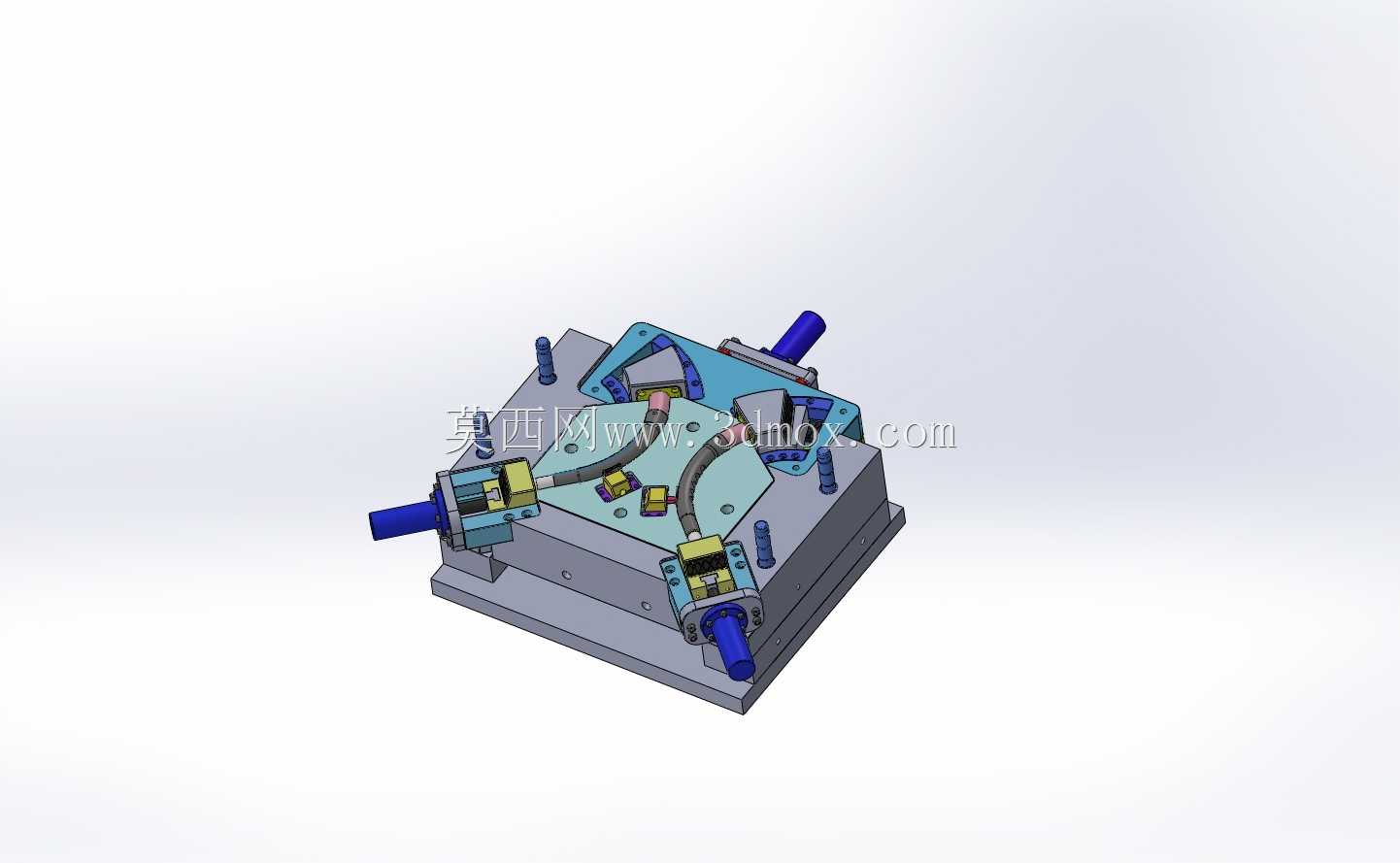

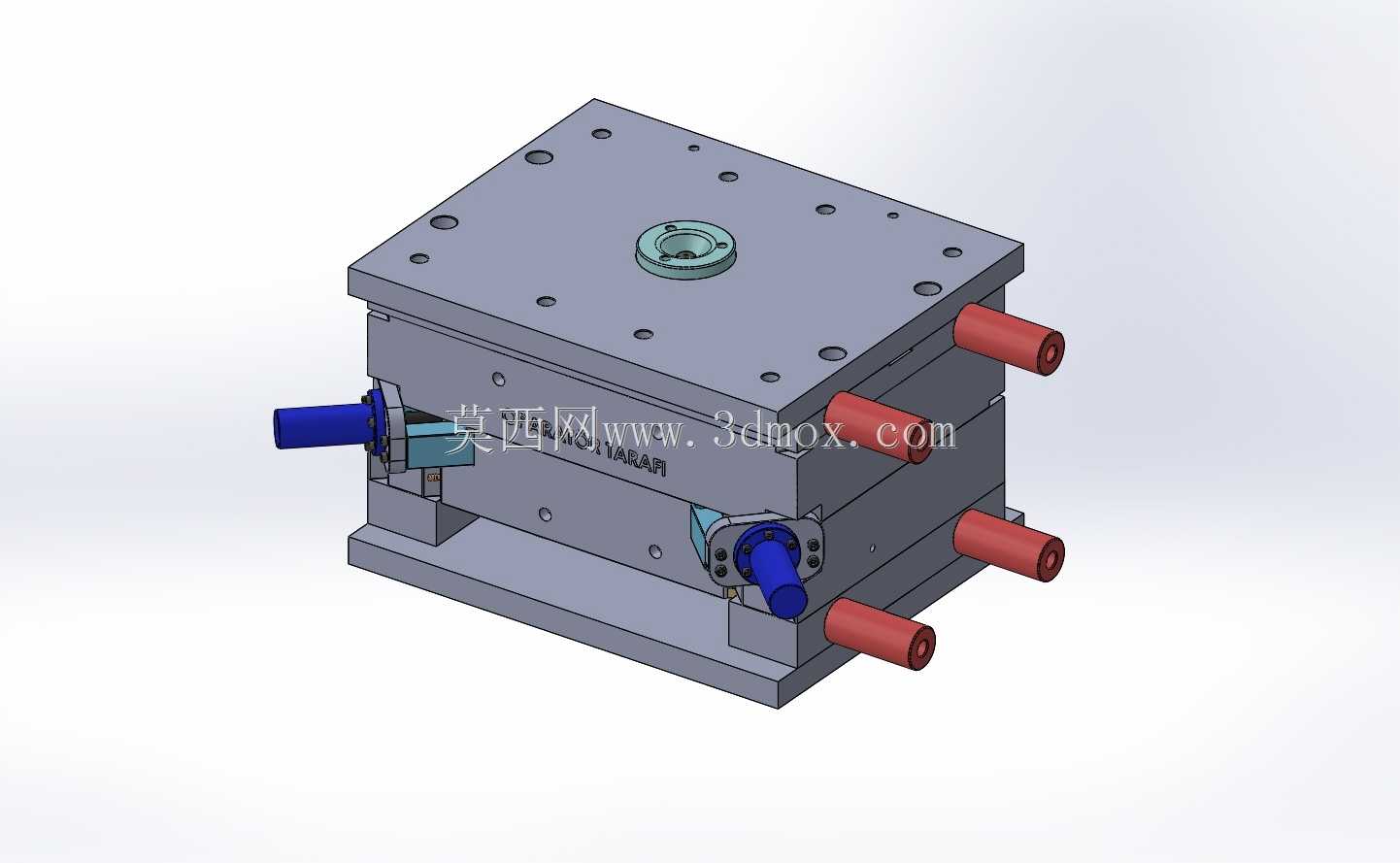

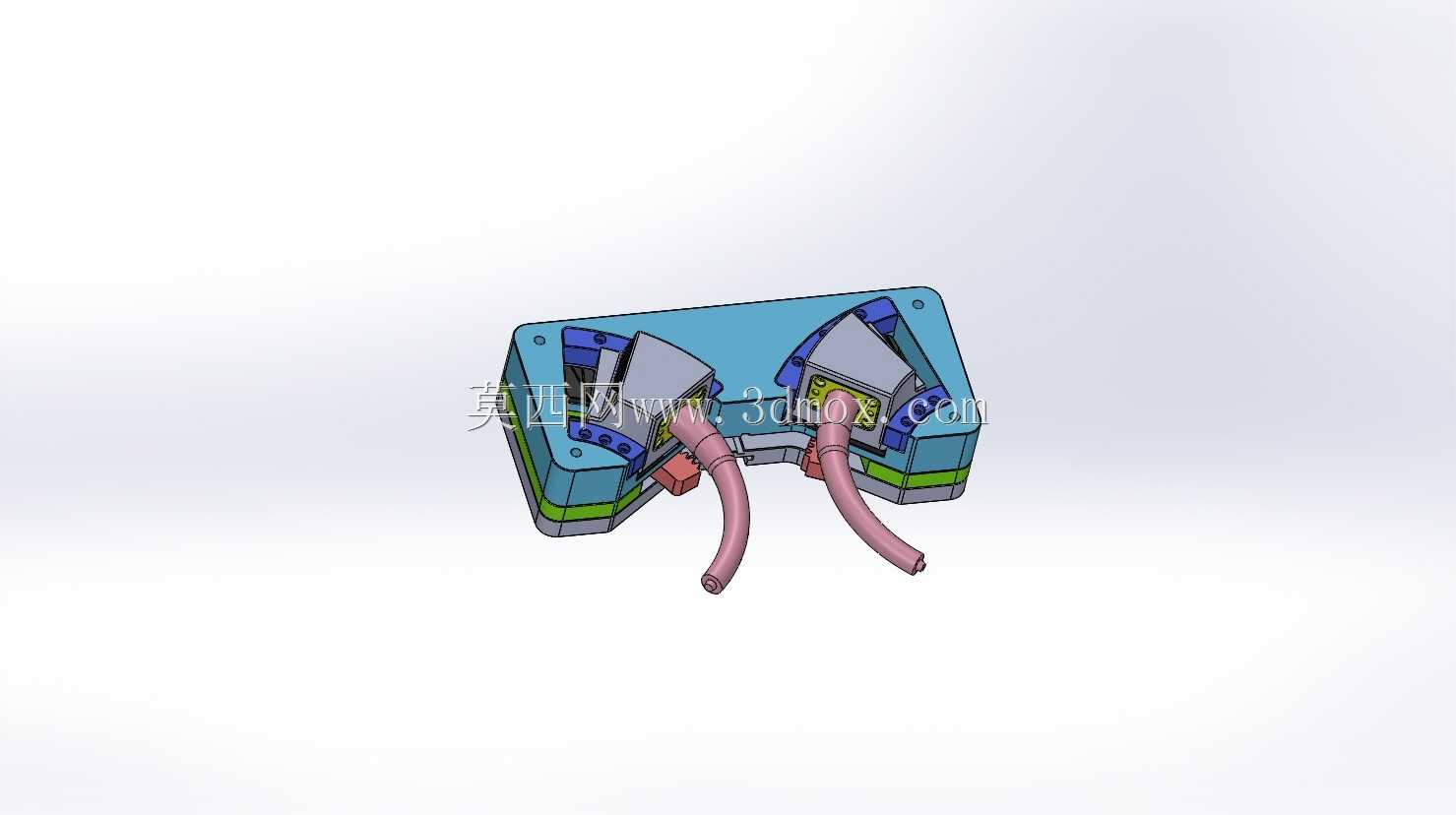

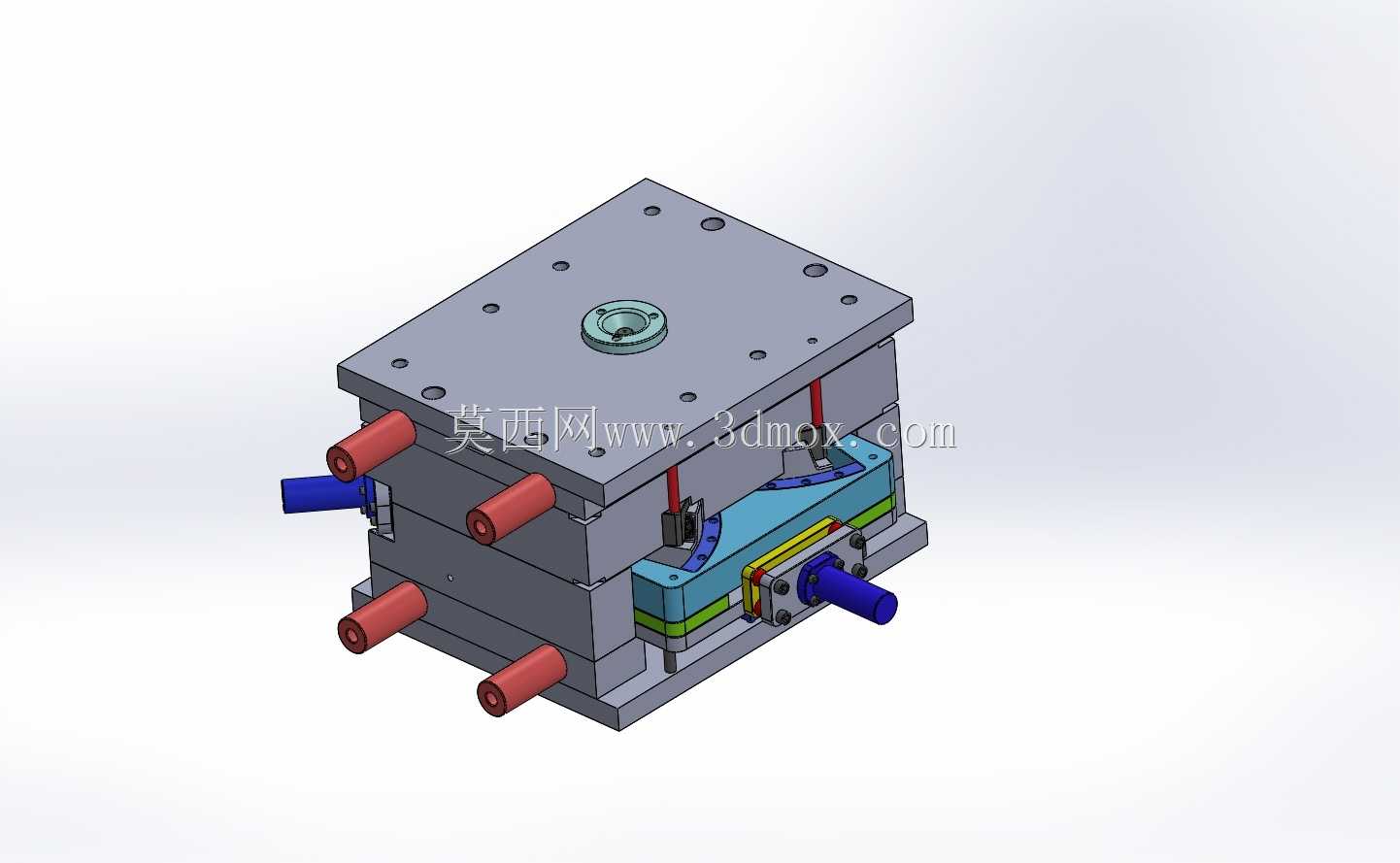

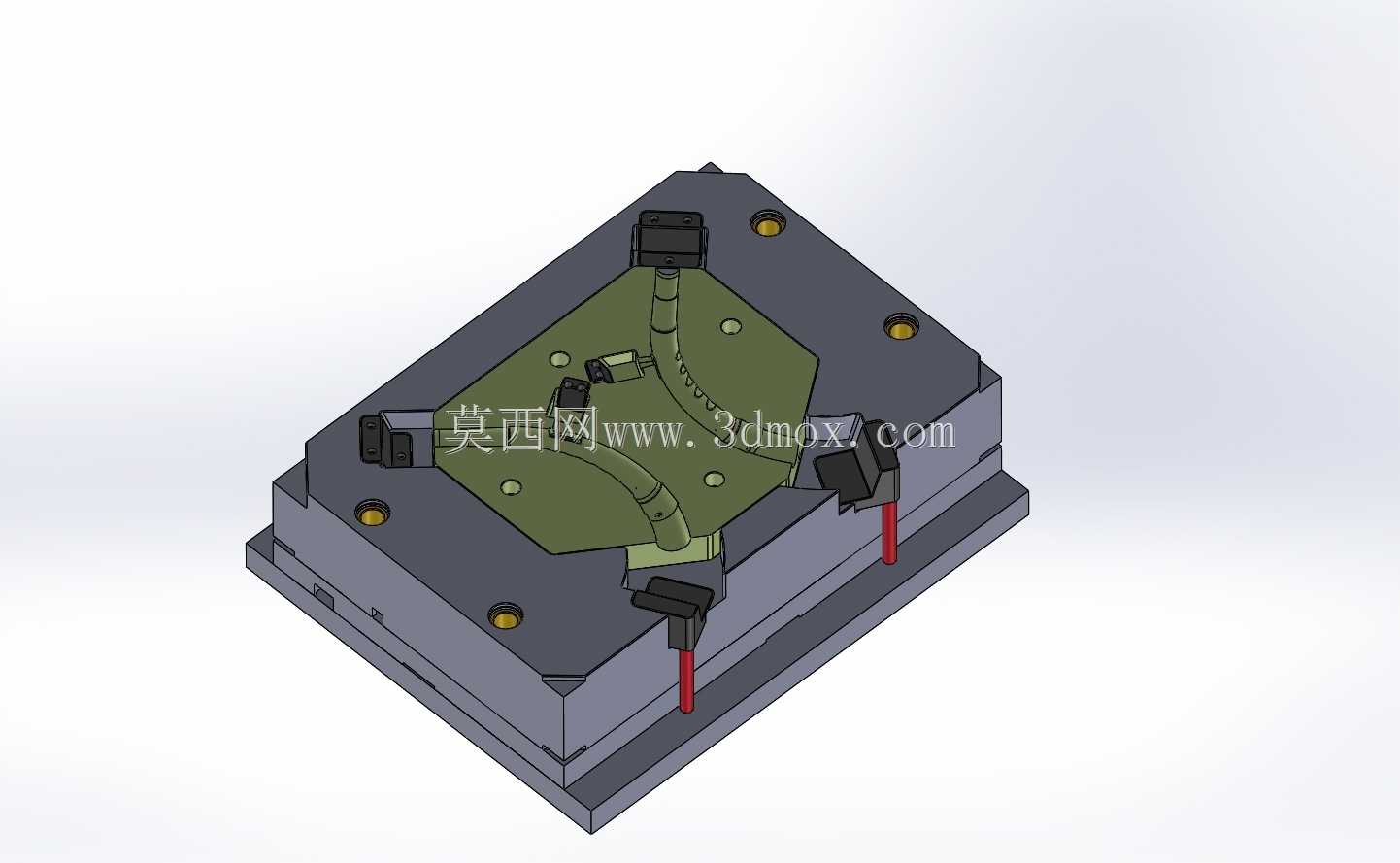

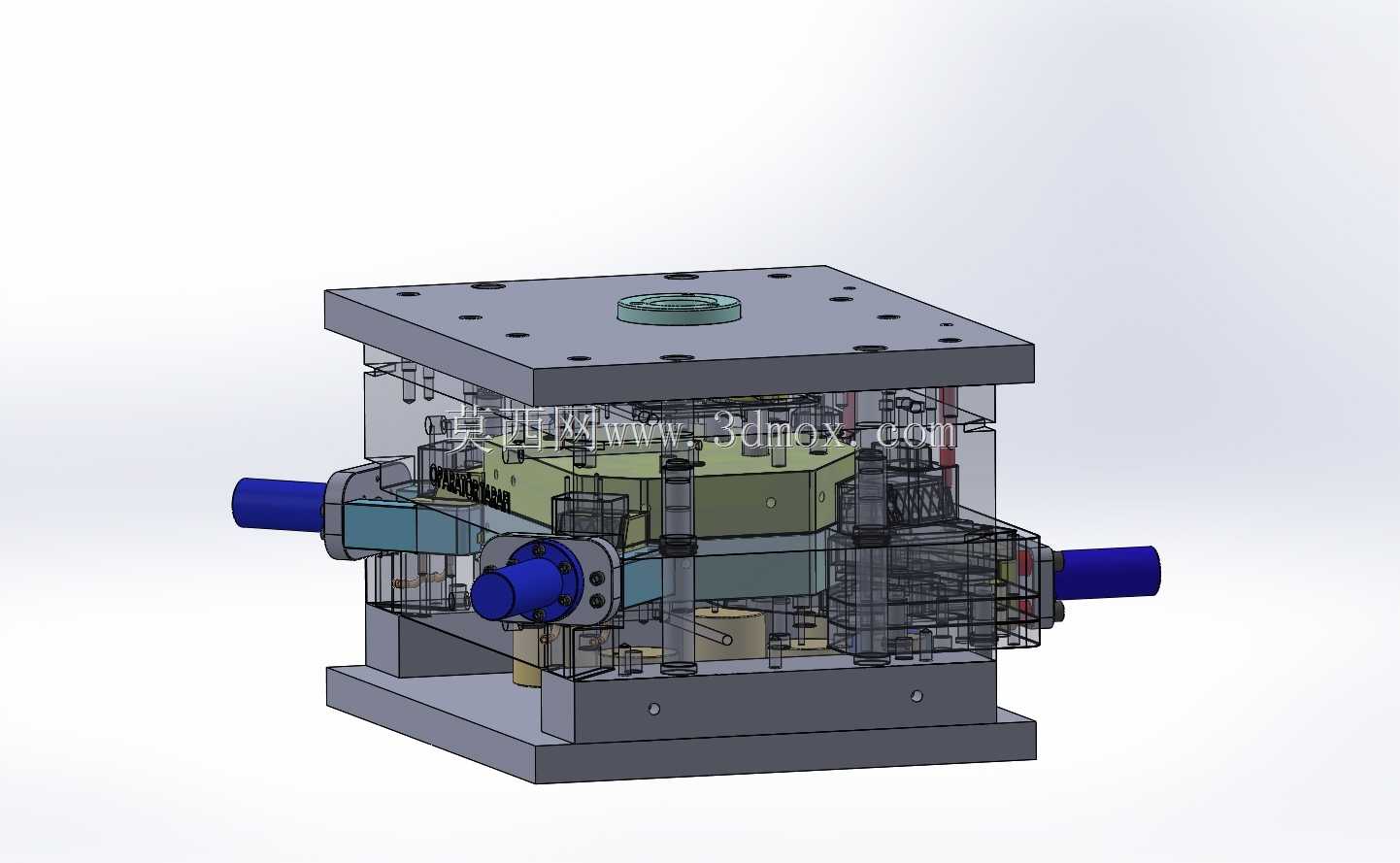

薄壁椭圆管件注塑成型最容易出现的问题，是熔体填充时沿椭圆长轴方向流速不均，冷却后管件侧壁翘曲变形，椭圆度超差直接导致后续装配时和吸尘器主机接口卡接不严，使用过程中漏风掉压。这套模具的冷却水路排布完全贴合椭圆型腔的曲率走向，没有采用常规的等距圆孔水路，而是顺着型腔轮廓做了随形流道，靠近椭圆长轴两端的位置水路间距收窄1.2毫米，补偿两端壁厚略薄带来的冷却速度差，避免成型后管件两端收缩量不一致。侧向抽芯的滑块导向段做了1度的斜度修配，合模时滑块先导入导向套再完全贴合型腔面，不会因为长期开合模的磨损导致抽芯错位，在管件侧壁留下错位飞边。浇口位置选在椭圆管一端的端面中心，熔体从端面沿轴向填充，不会在椭圆侧壁留下熔接痕，后续去浇口只需要平切端面即可，不需要额外打磨侧壁外观面。模架四周的导柱导套做了不对称排布，现场装配时不会出现上下模装反的情况，每个紧固螺钉的孔位都做了沉头深度统一，锁模时受力均匀不会出现模架偏载导致的型腔错位。顶出机构采用多根扁顶针沿椭圆周向均匀分布，顶出力分散在管件的整个环形端面，不会因为局部顶出力过大把薄壁管件顶白顶穿。排气槽开在型腔末端的分型面上，深度控制在0.02毫米，既能顺畅排出型腔内的空气避免填充缺料，又不会让熔体溢入槽内形成飞边，减少后续修模的工作量。
