36铝制品精密注塑成型模具结构

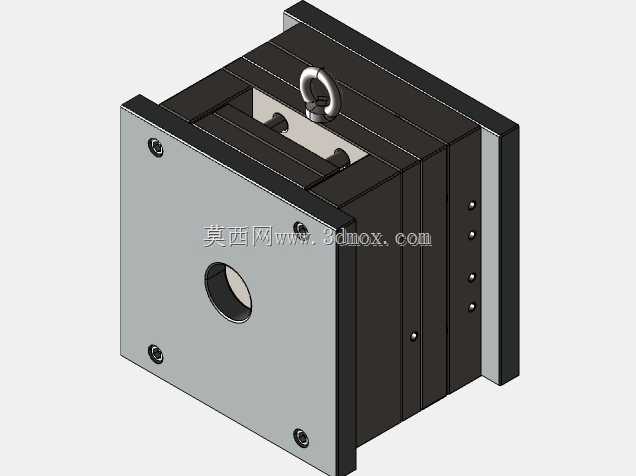

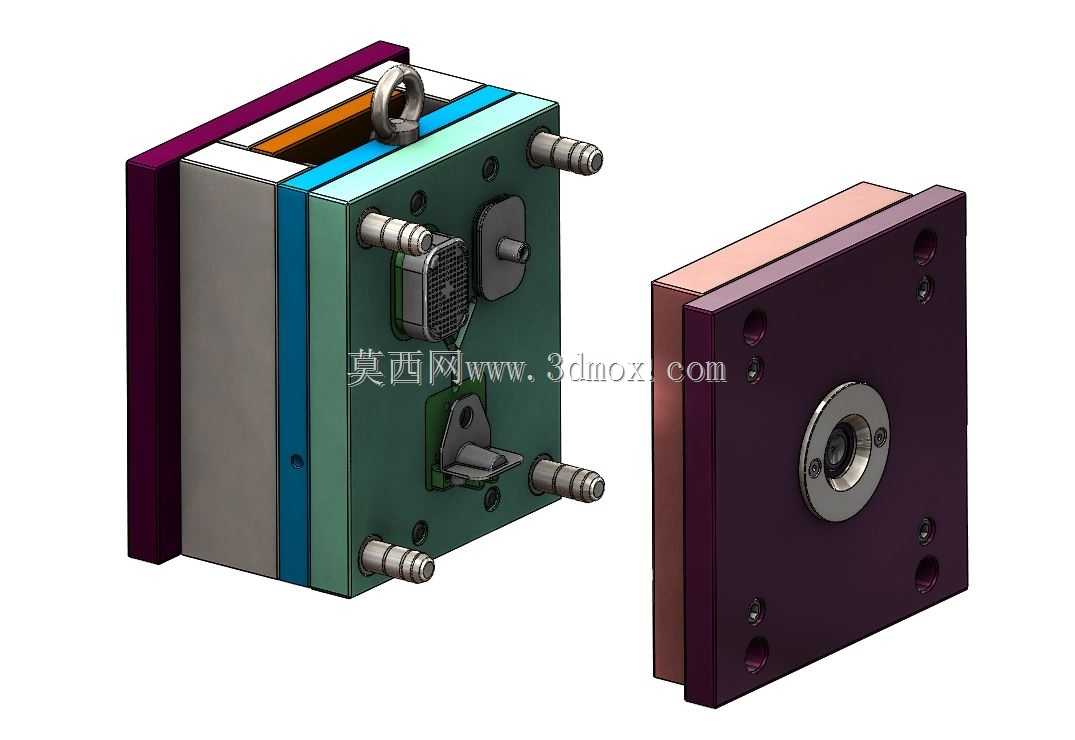

铝制注塑件量产过程中，最容易出现的问题是成型后冷却不均导致的件体翘曲，以及分型面贴合不严产生的披锋毛刺，这套36铝对应的注塑模结构，正是针对这类痛点做了针对性的结构适配。定模侧的冷却水道排布避开了浇口正对的热集中区域，每路水道距离型腔壁的距离控制在12-15mm区间，既保证冷却效率不会过低导致成型周期拉长，也不会因为距离过近造成型腔局部温度骤降，让铝质熔体在充模过程中出现流痕、冷隔缺陷。动模侧的顶出组件没有采用常规的均匀排布方式，而是对应铝件的厚壁区域做了顶针位置加密，薄壁区域减少顶针数量，避免顶出力不均让刚脱模的铝件产生顶白、变形。分型面的贴合处做了0.02mm的预压干涉量，合模时依靠锁模力让分型面完全密合，不会因为铝熔体的注射压力涨开分型面产生飞边，同时这个干涉量也不会造成合模时模面的过度挤压磨损，延长模具的整体使用寿命。吊环的安装位置选在模架重心的正上方，车间吊装转运时模体不会出现倾斜，避免合模状态下动定模因为倾斜产生错位，拉伤型腔表面。侧面的接头接口统一采用标准规格，车间现场接冷却水、液压管路时不需要额外做转接头适配，减少上下模的准备时间。模架上的定位销孔做了铰孔精加工，销钉装配后过盈量控制在0.01mm，反复开合模也不会出现定位偏移，保证铝件的成型尺寸精度稳定在公差带范围内。型腔表面的抛光纹路顺着熔体流动方向处理，降低铝熔体充模时的流动阻力，减少熔体在型腔内的滞留时间，避免铝料长时间在高温型腔内出现氧化变性，影响成型后铝件的表面质量和力学性能。
