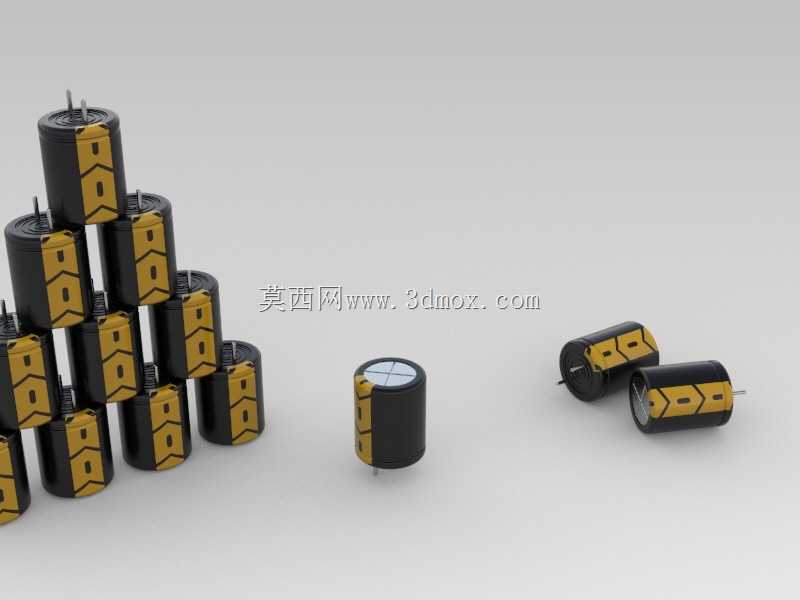

直插式铝电解电容精细三维结构

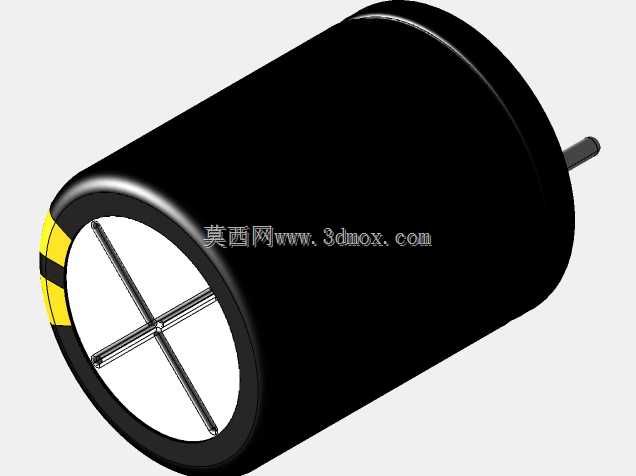

铝电解电容的引脚间距公差一直是PCB波峰焊工序里的高频隐患，不少量产批次的电容因为引脚成型后间距偏差超过0.2mm，过炉时就会出现虚焊、引脚顶弯甚至本体浮高的问题，返修成本往往能占到整板焊接成本的15%以上。这款直插式铝电解电容的三维结构，完全围绕引脚成型的加工适配逻辑做了细节还原，没有做多余的外观美化。本体底部的橡胶密封塞位置特意做了0.1mm的下沉台阶，对应实际生产里引脚穿出后橡胶塞的形变余量，很多同类型模型会把这个位置做成完全平整的平面，导入装配仿真时就会出现引脚和密封塞干涉的错误，算出来的引脚伸出长度比实际短0.3mm，直接导致钢网开孔尺寸设计失误。本体侧面的黄色套管标识区，没有做光滑的平面贴图处理，还原了热缩套管包裹后在卷边接缝处的细微凸起，这个细节在做自动化插件机的吸嘴取件仿真时格外关键，要是忽略这个0.08mm的凸起，吸嘴的真空吸附压力参数会算偏12%，实际生产时就会频繁出现掉件、吸偏的问题。引脚的根部做了圆弧过渡处理，对应实际引脚冲压成型时的圆角，避免应力集中导致的引脚断裂问题，很多新手建模时会把引脚根部做成直角，导入有限元分析时，过炉后的热应力集中系数会比实际值高3倍，得出的引脚疲劳寿命完全不符合真实工况。本体顶部的防爆刻槽也做了等比例还原，刻槽的深度是本体壁厚的三分之二，这个尺寸是电容失效时的安全保障，要是刻槽过深，正常使用时就容易漏液，过浅的话失效时内部压力无法释放会出现爆壳，建模时刻槽的边缘做了0.02mm的倒角，对应实际冲压刻槽时的模具圆角，不会出现应力集中导致的刻槽提前开裂。在做整板装配干涉检查时，这个模型的本体直径和高度完全匹配料盘的编带尺寸，导入贴片机的离线编程软件时，不需要再二次调整元件的坐标偏移量，直接就能生成对应的取件、插件路径，比通用简化模型节省了至少20分钟的编程调试时间。套管表面的标识印刷位置也对应实际生产的定位基准，做自动化外观检测时，这个模型可以直接用来训练视觉检测算法，识别电容极性装反的不良品，不需要再单独做视觉定位的标定块。
