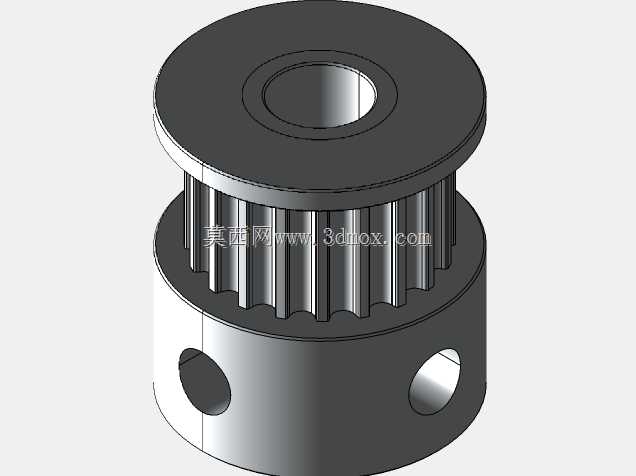

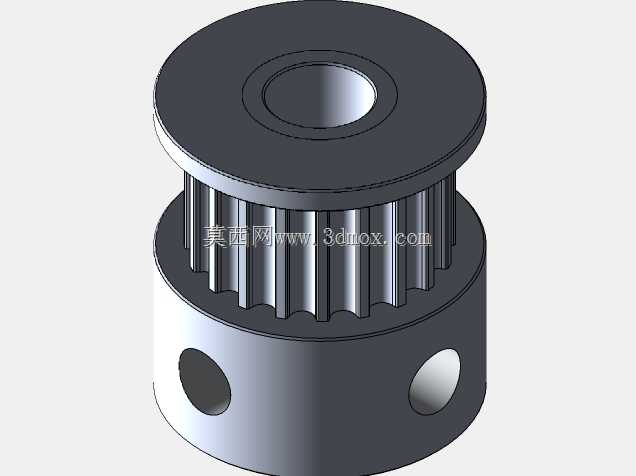

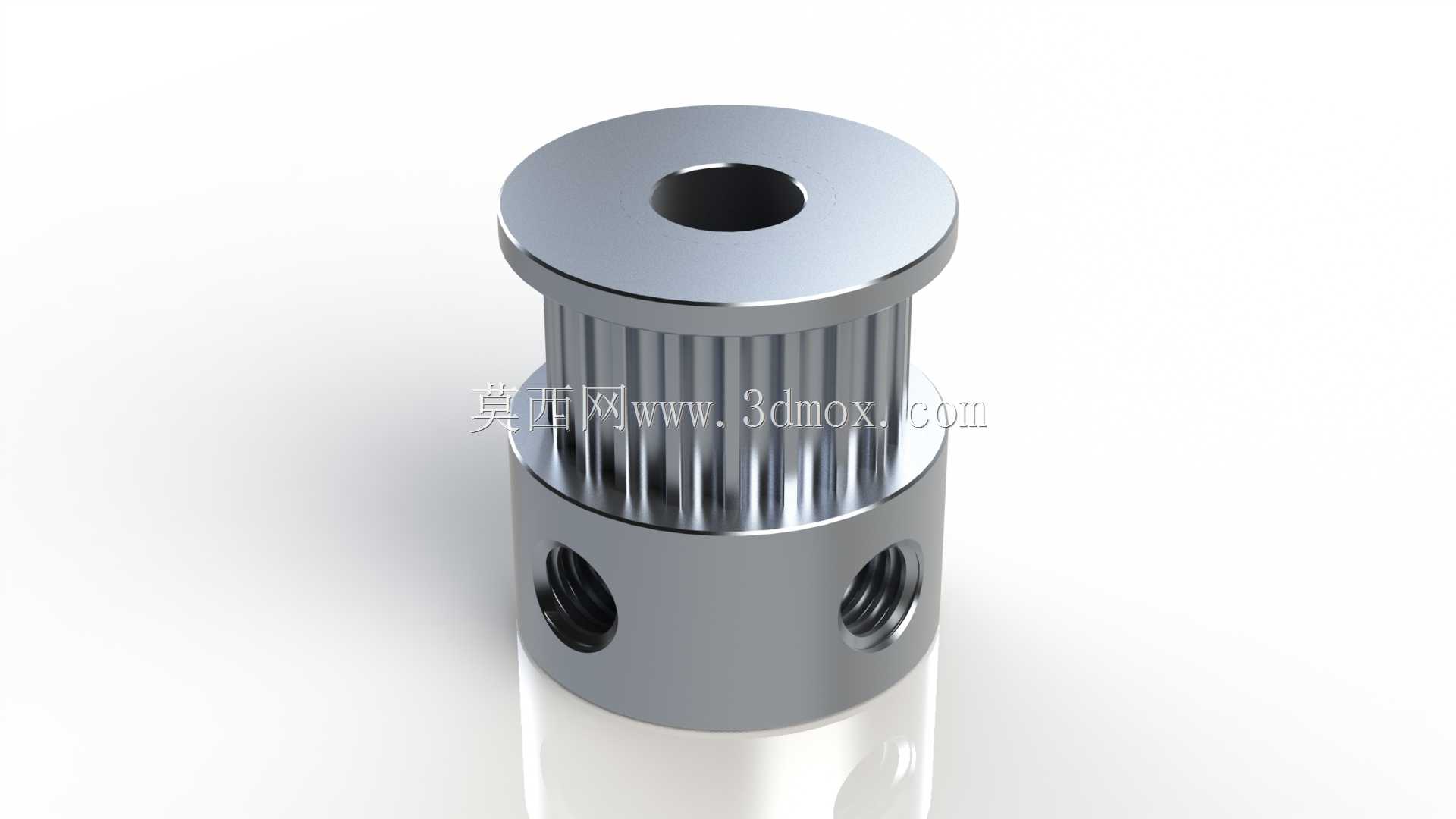

盖茨2GT二十齿六毫米宽同步带轮

小规格同步带轮的加工常卡在齿形精度与同轴度的平衡上，这款20齿适配6mm带宽的盖茨Powergrip带轮，在结构设计阶段就把加工环节的装夹变形问题纳入考量。带轮中部的齿圈区域壁厚控制在2.3mm，既保证齿根抗弯强度，又避免车削齿形时因壁厚过大导致的让刀误差，齿形轮廓的渐开线起始点做了0.05mm的微小倒角，不会在滚齿加工后留下锐边毛刺，省去后续人工去毛刺的工序，也避免装配时锐边割伤同步带的玻纤抗拉层。

两侧的挡边直径比齿顶圆大0.8mm，这个数值不是随意选取，挡边过高会增加材料切削量，过低则无法约束带宽6mm的同步带在高速运转时的轴向窜动，尤其是3D打印机这类往复启停频繁的工况，带的横向窜动量超过0.3mm就会出现跳齿丢步。挡边与齿圈的衔接处做了R0.2的圆角过渡，没有直角应力集中，即使用6061铝合金做阳极氧化处理，衔接处也不会因为应力集中出现氧化层开裂。

轮毂部分的两个紧定螺孔呈90度分布，孔位距离轮毂端面4mm，这个位置刚好卡在配套D型轴的平面区域中心，紧定螺丝锁紧时不会压到轴的圆弧面导致轴与轮的同轴度偏移，螺孔的深度设计为3倍螺距，既保证足够的锁紧力，又不会因为螺孔过深钻穿轮毂内壁，破坏内孔的配合精度。内孔设计为5mm通孔，公差带选H7，适配市面上常见的5mm步进电机轴，孔壁的粗糙度控制在Ra1.6，既不会因为太光滑导致紧定螺丝锁紧后打滑，也不会因为太粗糙造成装配时轴孔卡滞。

齿面的粗糙度要求Ra0.8，这个精度等级能让同步带的齿面与带轮齿槽充分贴合，传动时的啮合噪音比普通Ra1.6的带轮低3分贝左右，长时间运转也不会因为齿面粗糙加速带的磨损。轮毂外圆做了哑光处理，不会在设备运转时产生反光干扰光电传感器的信号，这点在自动化设备的视觉定位工位上尤为重要。

很多同规格带轮会把紧定螺孔做在同一轴向截面上，锁紧时两个螺丝的顶紧力在同一条直线上，很容易把轮毂顶变形，导致内孔失圆，这款带轮的两个螺孔在轴向错开1.5mm，锁紧时的作用力分散在两个不同的截面，轮毂变形量控制在0.01mm以内，完全满足高精度传动的同轴度要求。齿槽的深度严格匹配盖茨2GT带的齿高，齿侧间隙控制在0.03mm，既不会因为间隙过小导致带齿卡滞，也不会因为间隙过大出现传动回程误差，适配3D打印机的X/Y轴传动时，打印精度能稳定控制在0.05mm以内。
