弹出式卷筒纸收放卷支撑机构

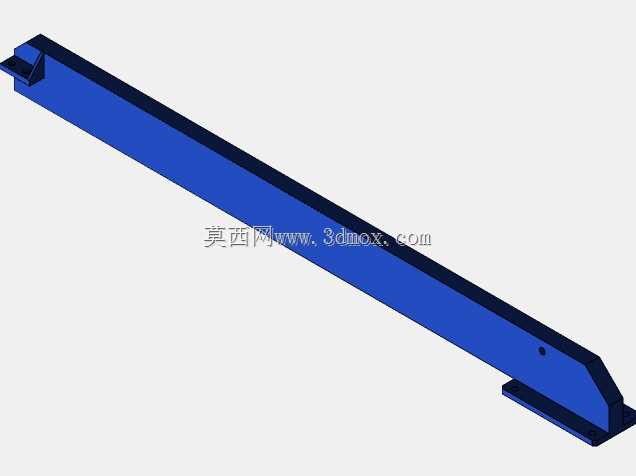

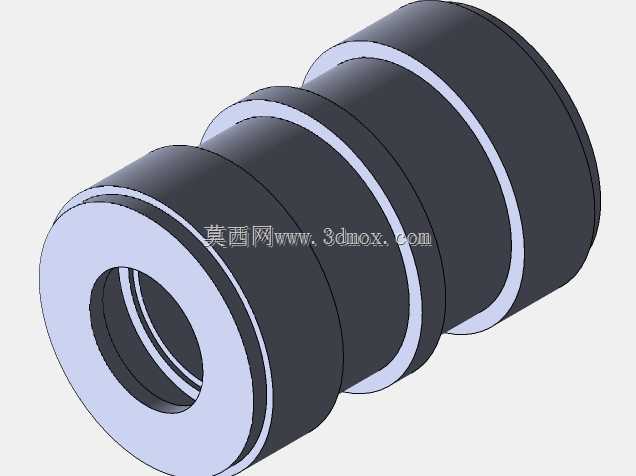

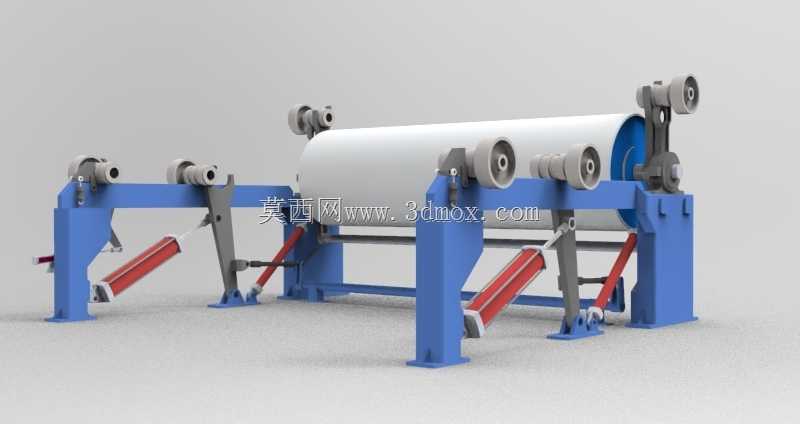

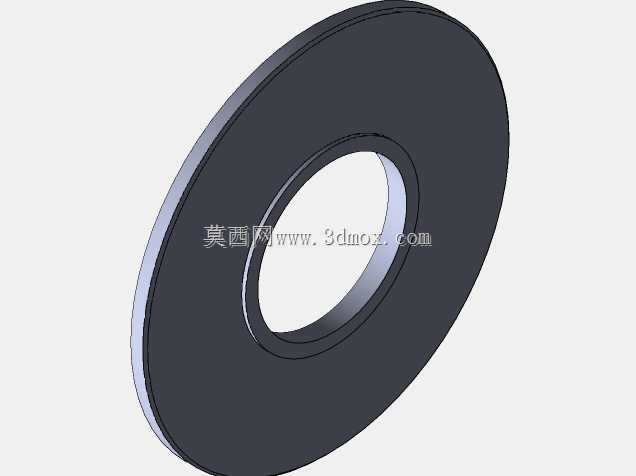

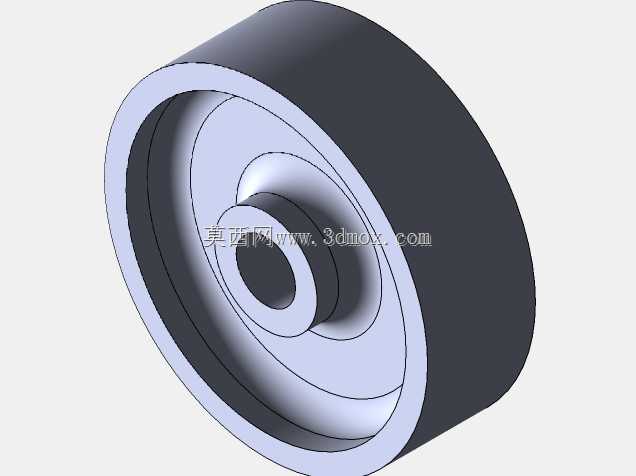

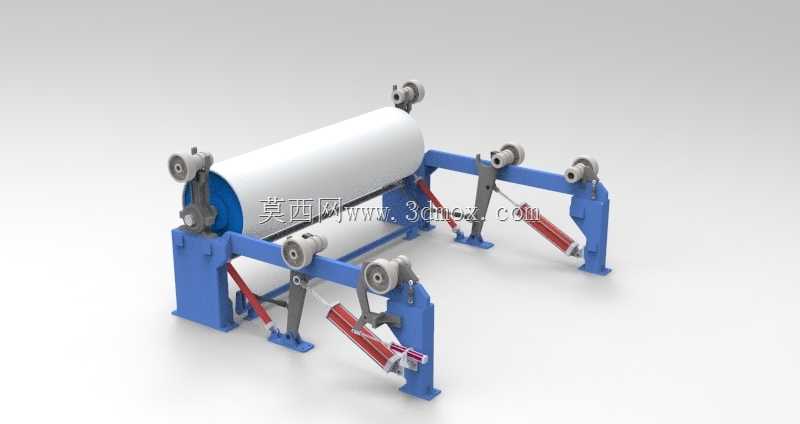

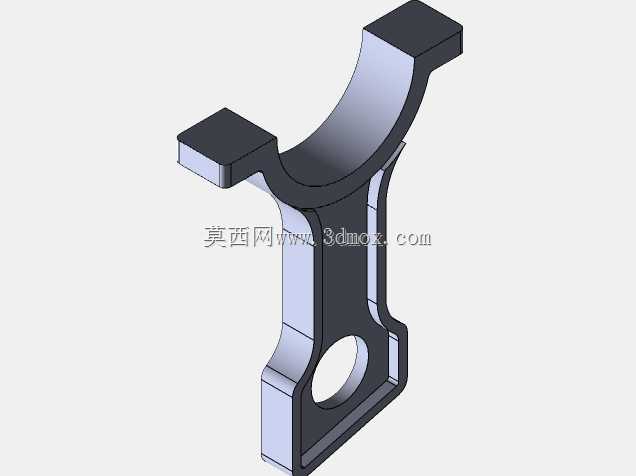

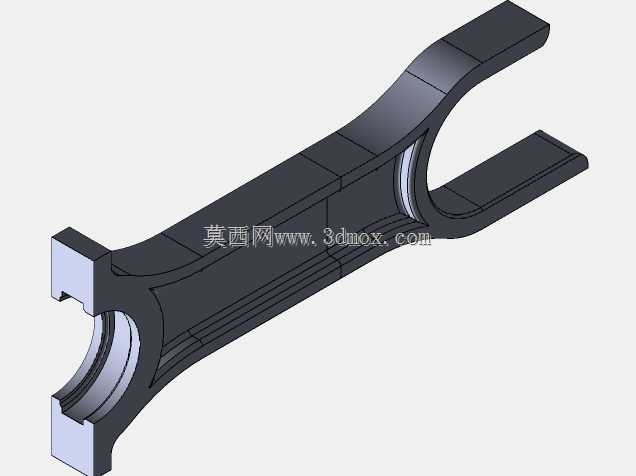

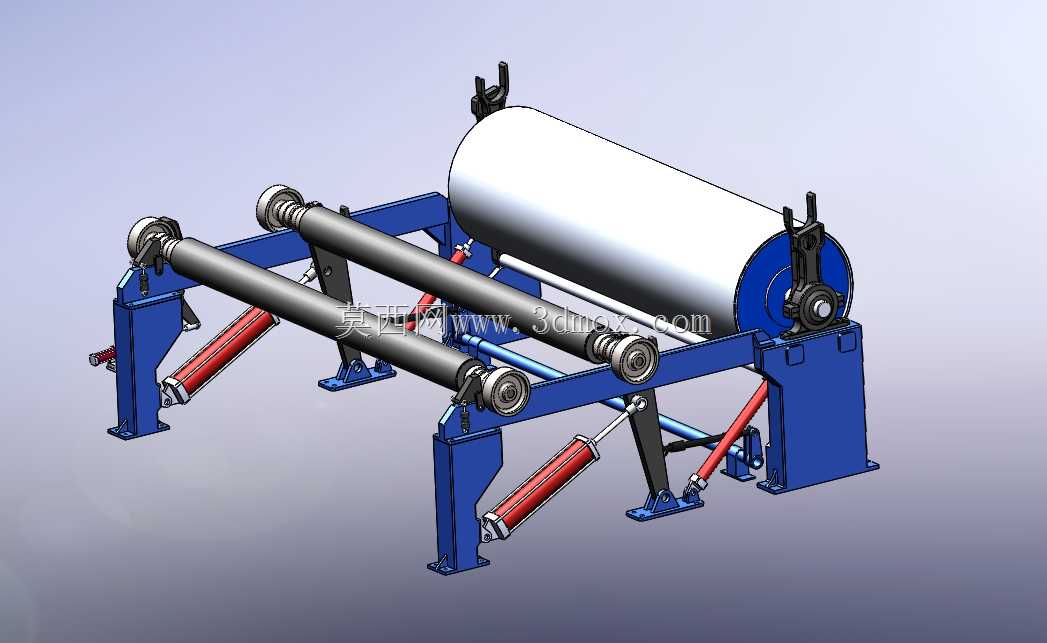

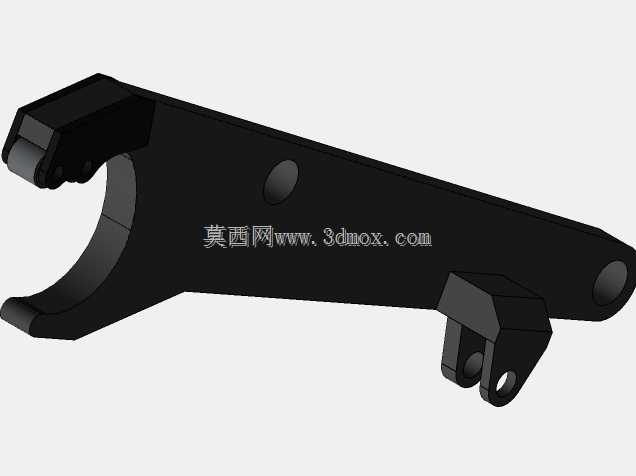

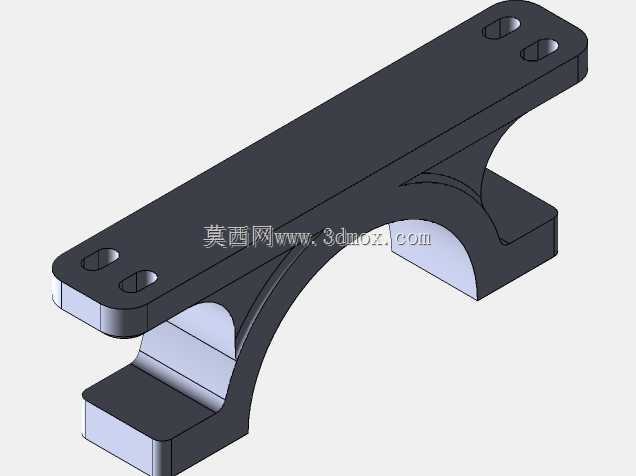

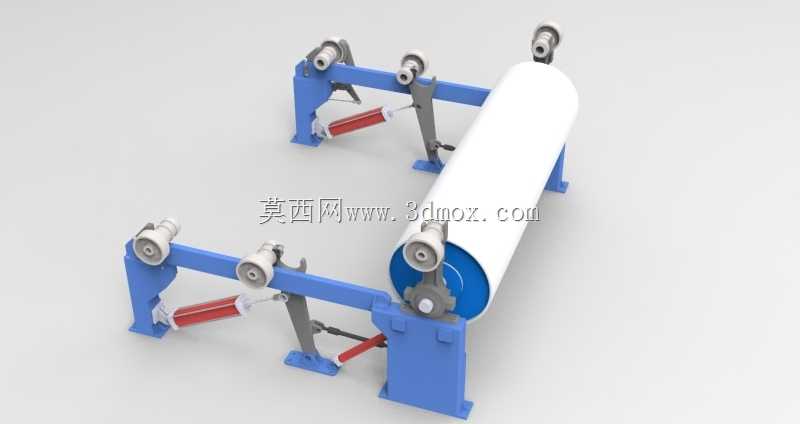

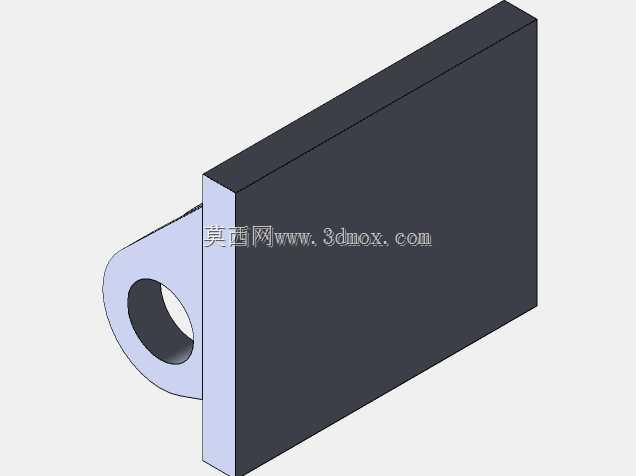

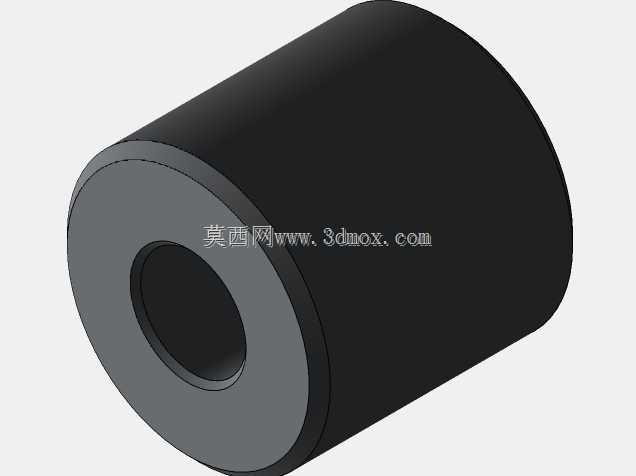

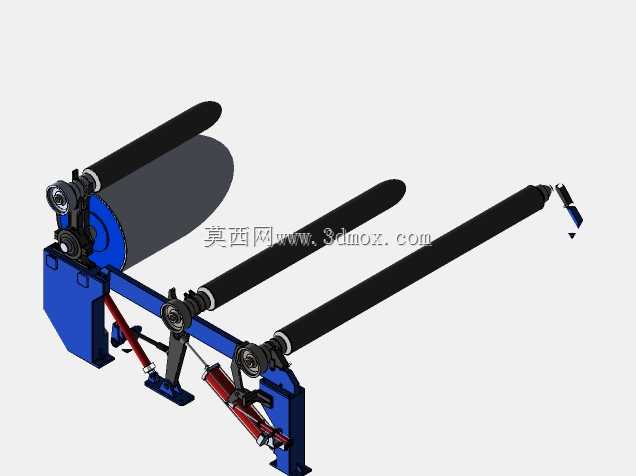

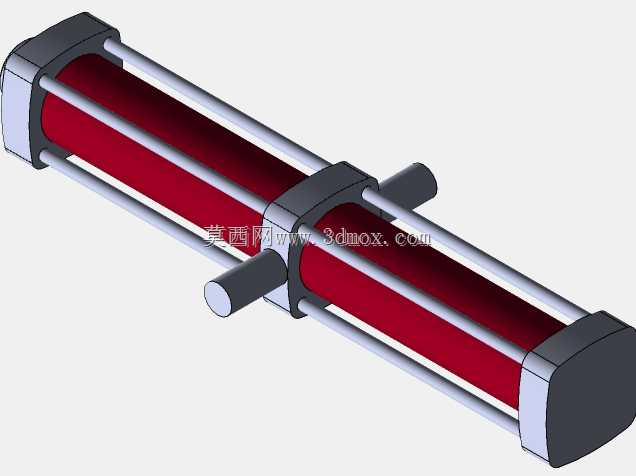

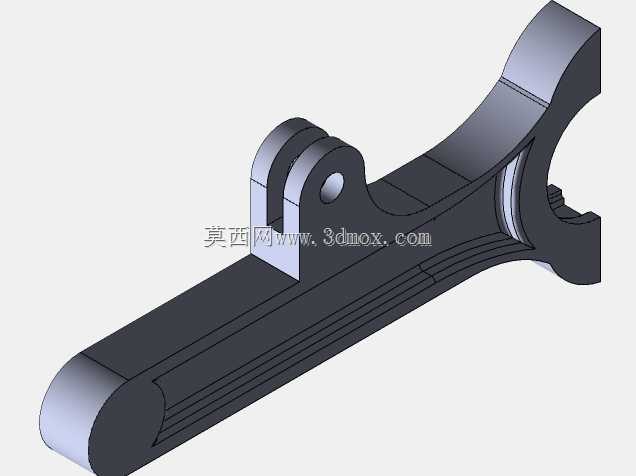

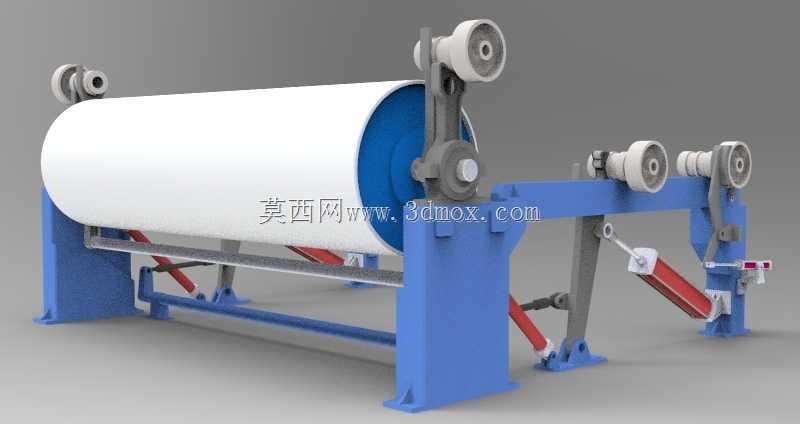

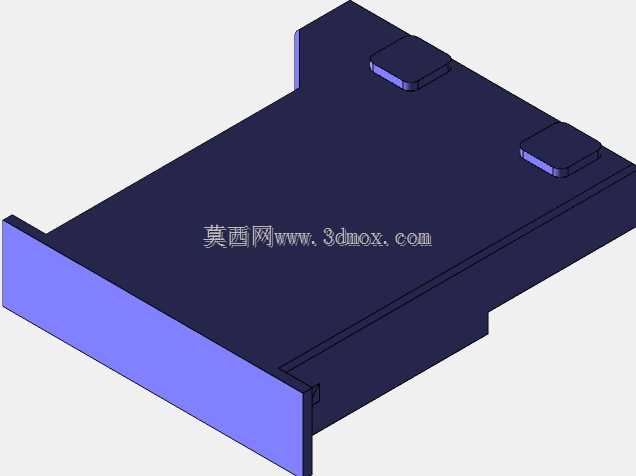

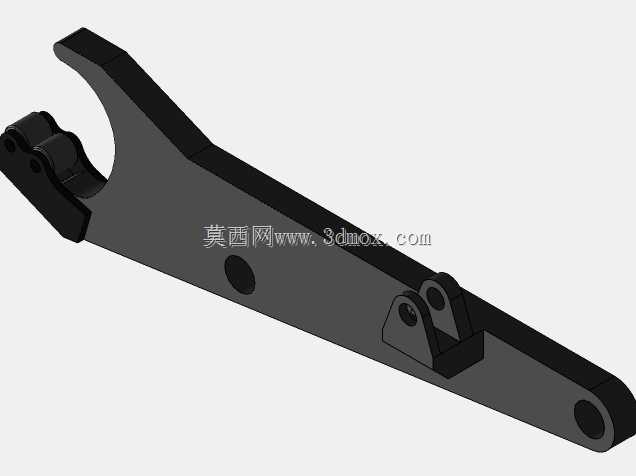

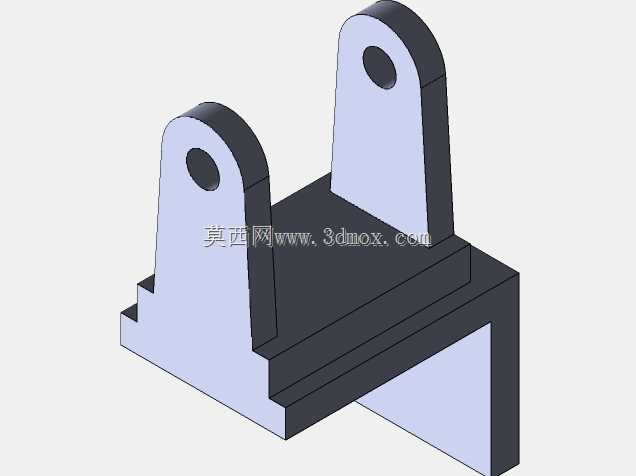

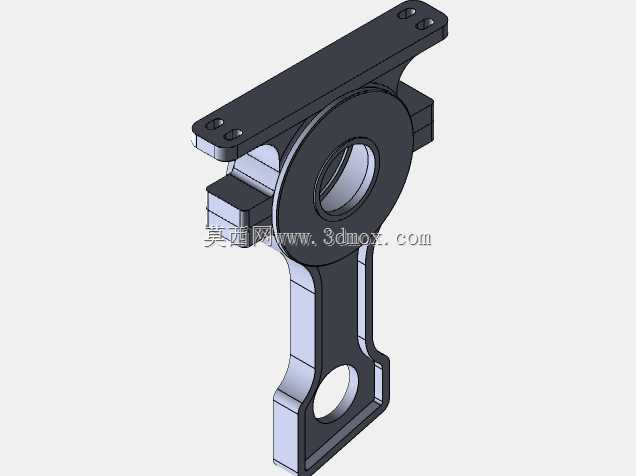

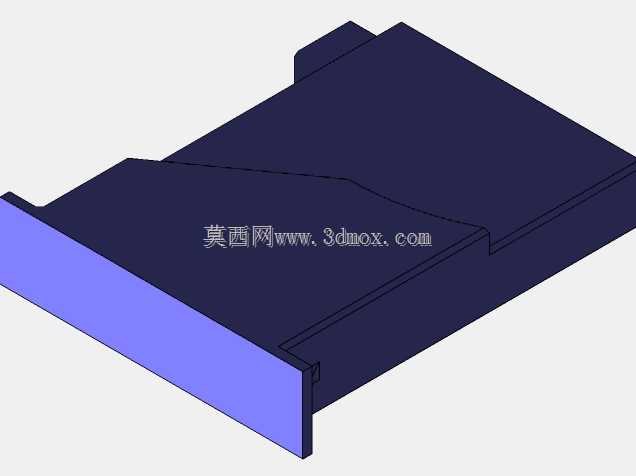

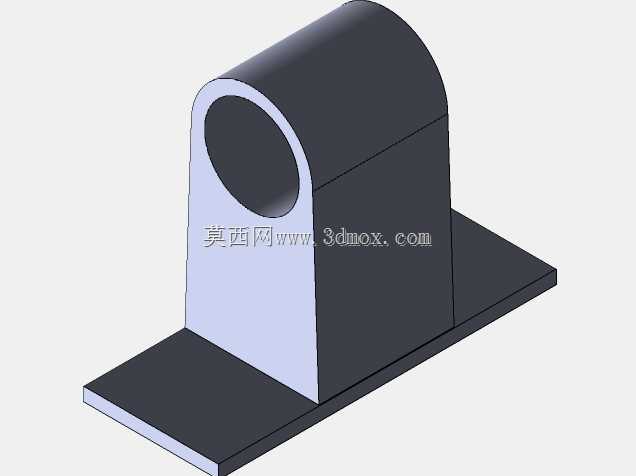

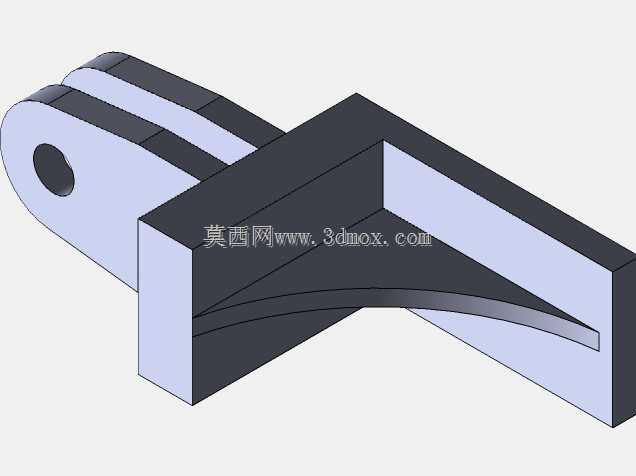

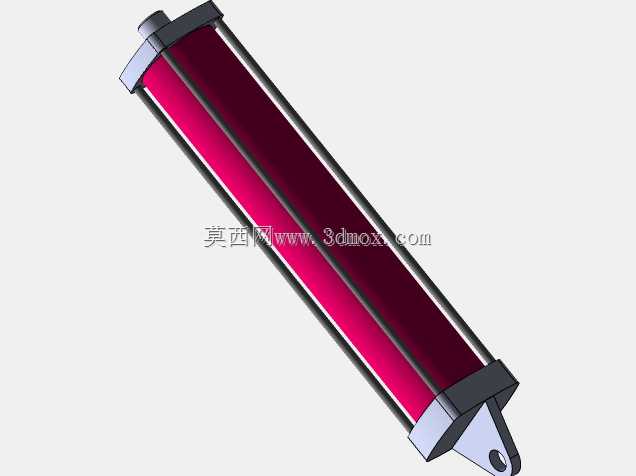

卷料加工产线里，大直径纸卷换卷的停机损耗一直是车间降本的核心痛点，传统固定轴式卷座需要人工穿轴、吊装对位，单次换卷耗时久还容易碰伤辊面镀层。这套弹出式卷轴结构直接把换卷动作拆解到机架的铰接点位上，两侧蓝色立式支座的轴座做了翻转式开口设计，配合斜向布置的液压油缸驱动，不需要额外吊装设备就能把空卷辊弹出到操作位，满卷上料时也能直接顺着导向斜面滑入轴承位，对位公差控制在0.2mm以内，不会出现卡滞、辊面跳动的问题。三根平行布置的导辊做了差异化的表面处理，接触纸幅的两根辊筒表面镀硬铬抛光，粗糙度控制在Ra0.8以下，避免刮伤纸面产生纸粉掉屑，最下方的张紧辊表面包胶，摩擦系数适配120-300g的铜版纸、新闻纸幅，高速走料时不会出现打滑跑偏。油缸的铰接点位特意做了偏心可调设计，安装时可以根据纸卷的实际幅宽微调弹出角度，避免不同宽度卷料上料时出现侧端磕碰机架的问题，铰接处的自润滑铜套内嵌防尘密封圈，车间纸粉多的工况下也能保证两年以上不用拆检维护。主卷辊的轴承座做了快拆式压盖，不需要拆整个支座就能更换轴承密封件，日常维护的操作空间预留充足，不用把周边的走料护板全部拆除。两侧支座的底部安装面做了整体铣平处理，和生产线底架对接时不需要额外加调整垫片就能保证两侧辊座的同轴度，安装调试周期比传统固定卷座缩短60%以上。纸卷弹出的行程做了机械硬限位，就算油缸出现泄压故障也不会让卷辊直接滑落砸伤操作人员，安全冗余设计完全符合印刷、包装车间的设备安全规范，适配幅宽1600mm以内的卷筒纸加工、印刷、分切产线的升级改造。
