直插式铝聚合物电解电容结构建模

项目分类:通用机械零部件 发布时间:2021-03-21 ID:124576
  • 直插式铝聚合物电解电容结构建模
  • 直插式铝聚合物电解电容结构建模

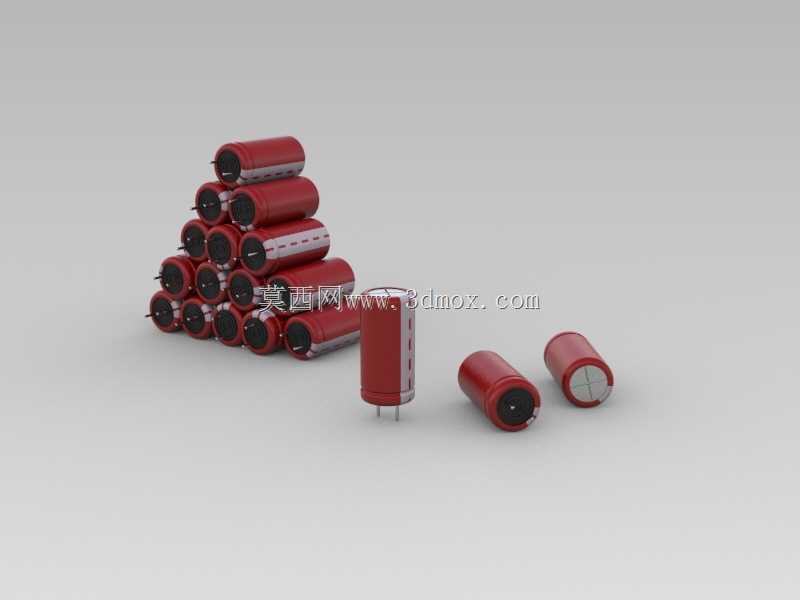

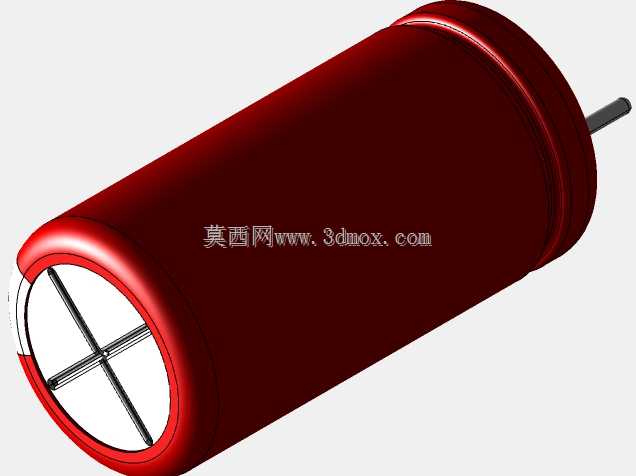

铝电解电容的卷绕芯包与铝壳的同轴度公差,是批量波峰焊工序里最容易被忽略的装配隐患。不少新手建模时直接把引脚与铝壳端面做垂直绑定,忽略了实际生产中引脚铆接后存在的0.1mm以内的偏摆余量,放到PCB板上做装配仿真时,就会出现引脚过孔对位偏移,批量过炉时容易被治具压歪铝壳,甚至顶破芯包外层的绝缘胶套。这款直插式铝聚合物电容的建模,特意把引脚根部做了0.08mm的浮动间隙预留,铝壳底部的封边卷边弧度完全参照量产冲压件的成型曲率做曲面拟合,没有用规则圆弧做简化处理,避免后续做跌落仿真时卷边位置的应力计算出现偏差。铝壳表面的缩腰凹槽不是装饰性结构,是用来增加壳壁与内部芯包的抱紧力,建模时凹槽的深度控制在0.15mm,刚好匹配常规6.3V到25V耐压规格的芯包膨胀余量,过深会挤占芯包的卷绕空间,过浅则在高温老化后容易出现芯包松动、引脚脱铆的问题。顶部的防爆十字刻痕做了0.05mm的深度下沉处理,刻痕边缘的圆角做了0.02mm的钝化,既保证过压时防爆阀能顺利开裂泄压,又不会在常规运输振动下出现刻痕开裂漏液的情况。引脚的直径做了正负0.02mm的公差带建模,表层镀锡层的厚度也单独做了曲面分层,在做PCB焊盘的浸润仿真时,能准确还原焊锡爬升的高度,避免出现虚焊、连锡的误判。红色塑封外套的纹理做了细微的橘皮质感还原,不是光滑的纯色曲面,和实物的哑光喷塑质感匹配,做产品渲染时不需要额外叠加纹理贴图就能还原真实的物料观感。电容本体的标识印刷位置避开了缩腰凹槽区域,避免印刷字符在壳壁形变时出现断裂模糊,也符合电子元件来料标识的通用规范。
