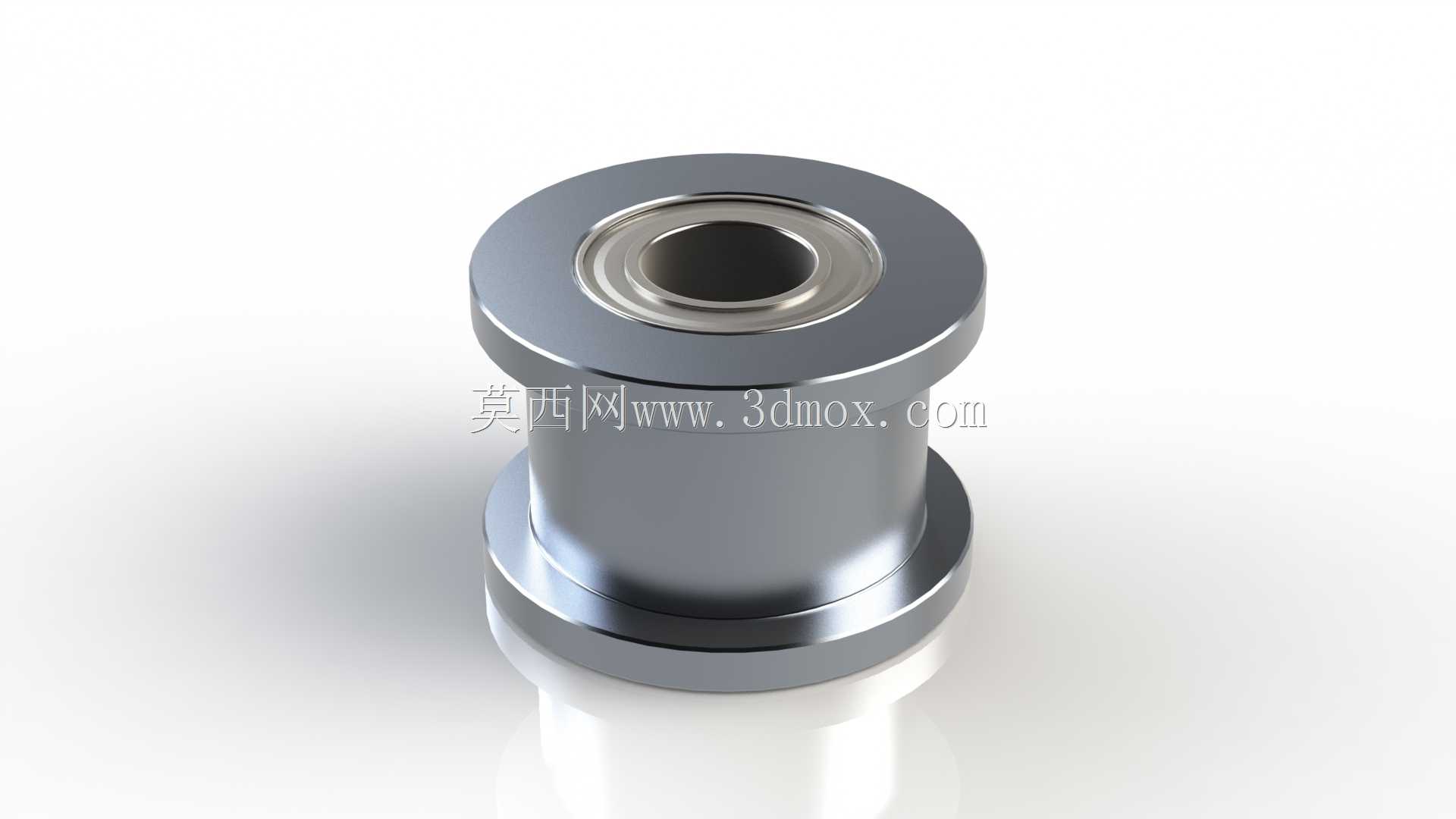

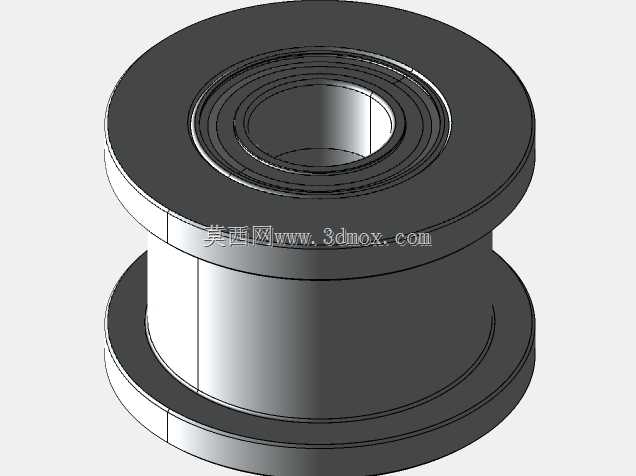

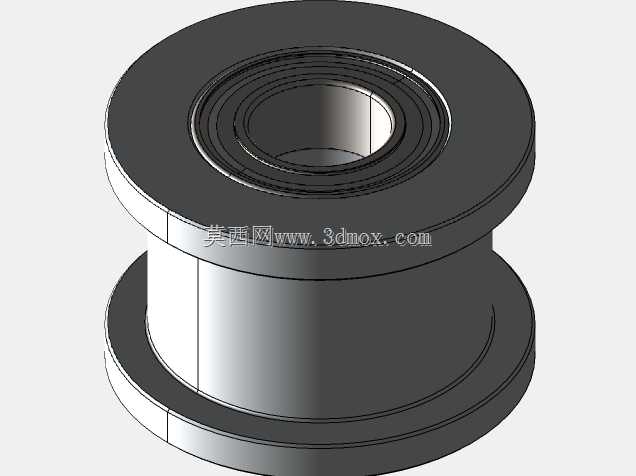

盖茨2GT光滑托辊6mm皮带惰轮结构

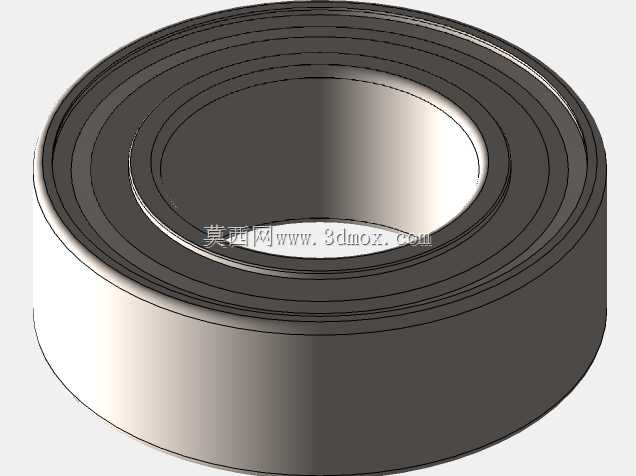

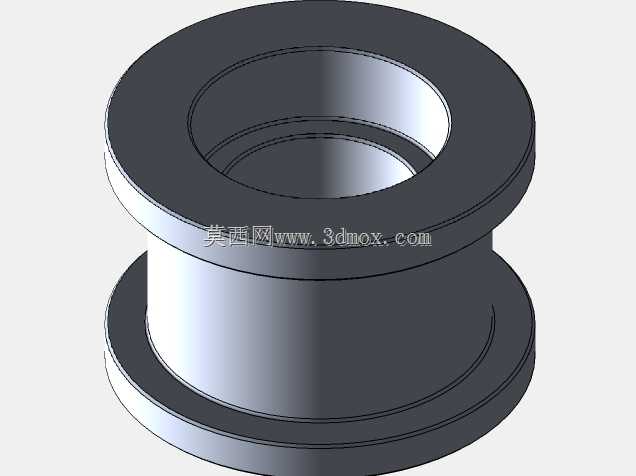

小规格同步带惰轮的加工常卡在同轴度公差上，内孔5mm与外圆12mm的径向跳动一旦超0.02mm，6mm宽2GT皮带高速运转时就会出现单边啃边、张力波动的问题，这款托辊在结构设计时直接把轴承安装位的台阶深度做了0.1mm的余量预留，压装轴承时不会因为端面贴合不实出现内圈偏斜。轮体两端的挡边高度控制在1.2mm，刚好能兜住皮带边缘又不会和皮带侧边产生多余摩擦，挡边与外圆的过渡处做了R0.3的圆角，没有尖锐棱边，既避免了安装时刮伤皮带齿面，也减少了热处理环节的应力集中风险。内孔与轴承外圈的配合选了过渡配合公差带，常温下压装不需要额外加热，维修拆卸时用普通拉马就能顺利取出，不会刮伤安装位内壁。轮体外圆的粗糙度控制在Ra0.8，光滑的接触面能降低皮带运转时的摩擦损耗，不会因为表面过于粗糙加速皮带背胶磨损，也不会因为太光滑出现皮带打滑丢转的情况。针对3D打印小批量试制的场景，轮体中间的筒身壁厚做了2mm的均匀设计，打印时不会出现壁厚差导致的冷却变形，不需要额外做支撑结构就能一次成型，装配时两端轴承压入后，筒身的刚性足够支撑10N以内的皮带张紧力，长期运转不会出现筒身凹陷变形。挡边的外边缘做了0.2mm的倒角，安装皮带时不需要刻意对准，顺着倒角就能把皮带滑入轮体中间的槽位，新手装配也不会出现皮带卡边、装歪的问题。轮体的轴向总长度刚好匹配6mm宽皮带，两端挡边的间距比皮带宽度大0.1mm，给皮带运转时的轴向窜动留了微量余量，不会因为温度升高皮带膨胀出现卡滞。轴承位的台阶端面做了精车处理，轴承压入后端面完全贴合，运转时不会出现轴承轴向窜动的异响，也避免了长期运转后轴承内圈和轮体出现相对滑动磨损内孔。
