重型移动设备配套电动电缆收放装置

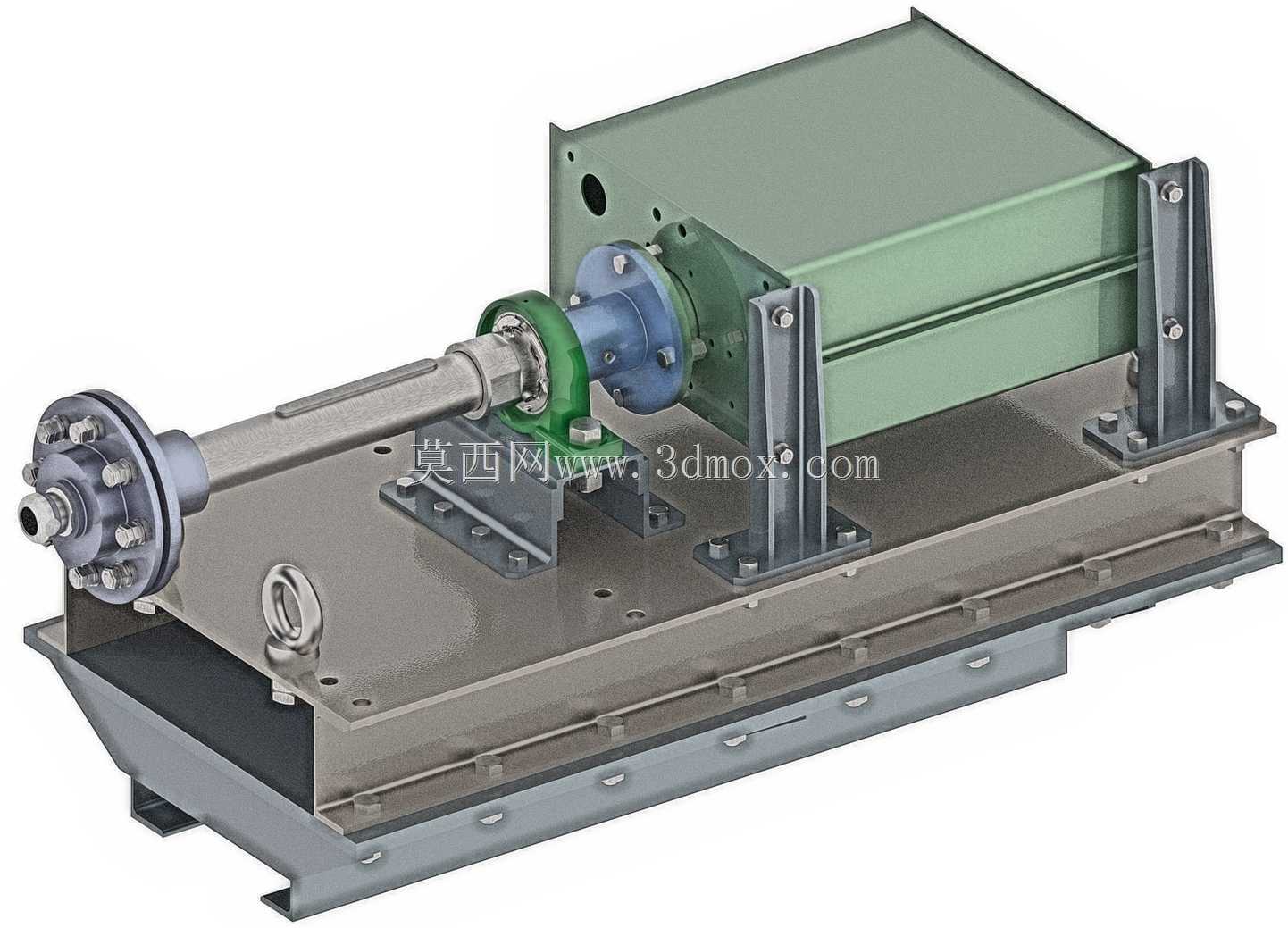

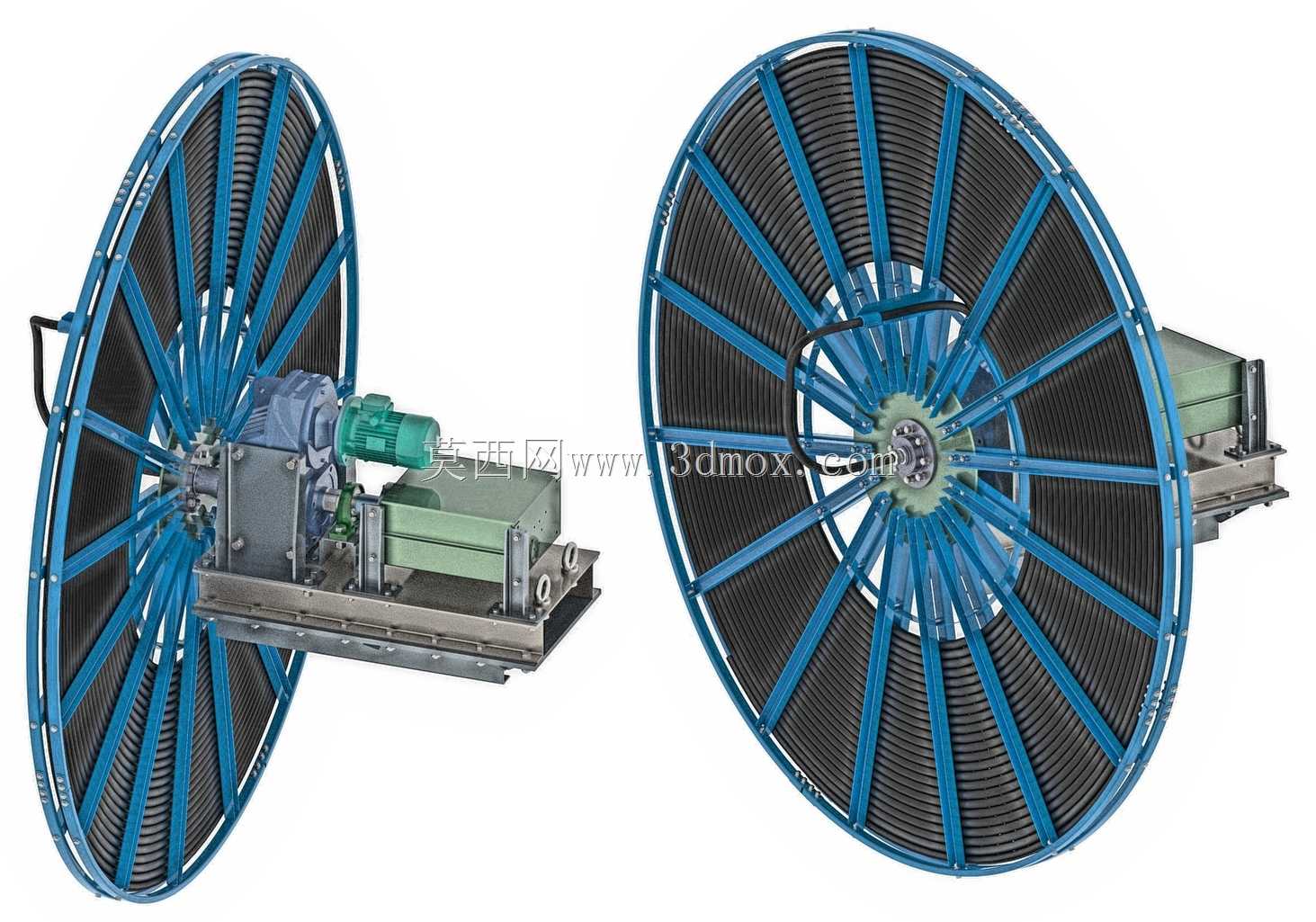

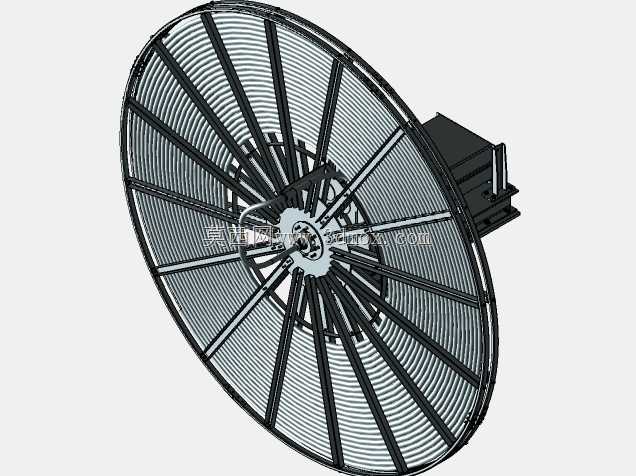

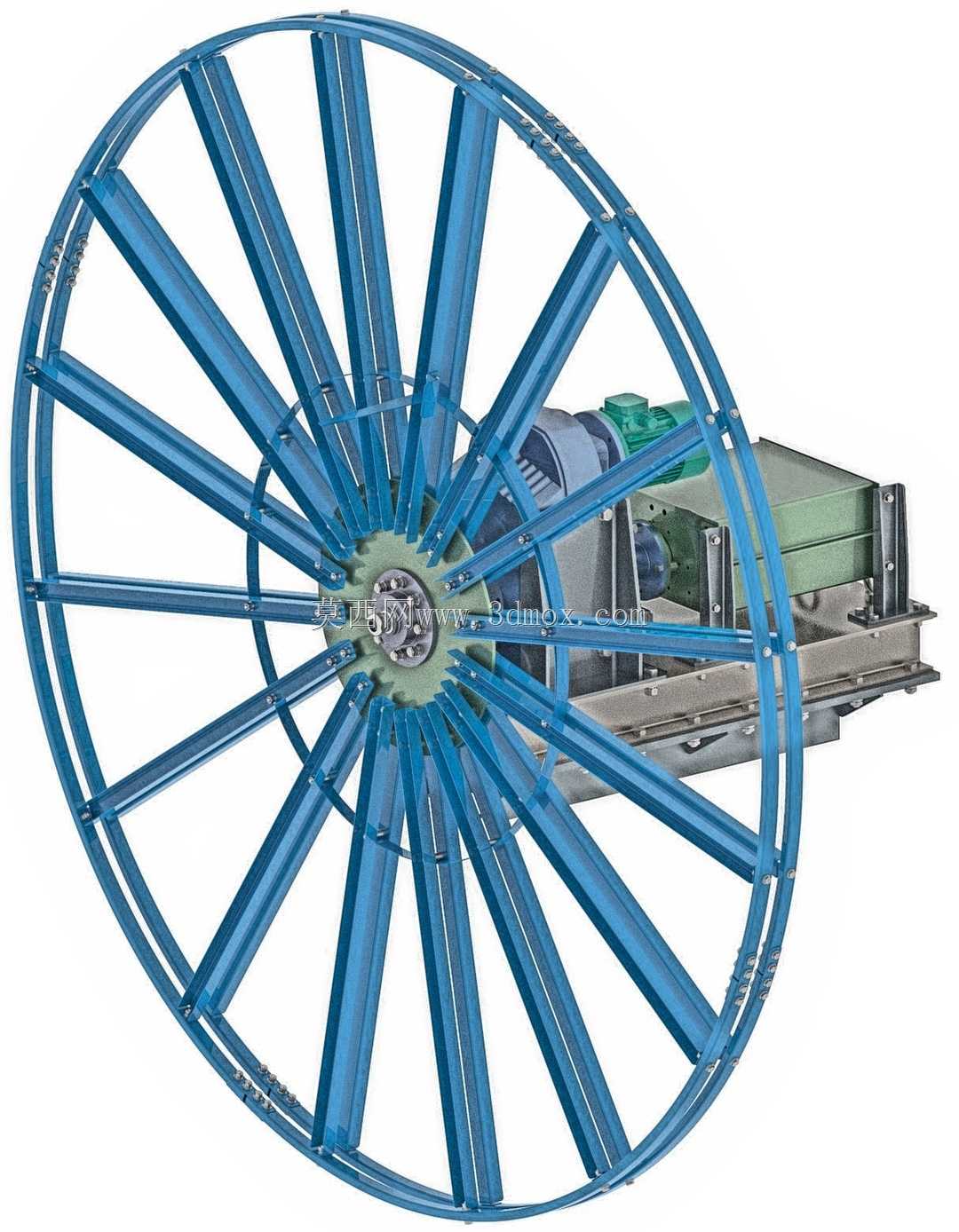

露天矿场的重载移动设备长期在颠簸、多粉尘的工况下作业，传统被动式电缆盘常出现排线错位、线缆拉扯磨损、驱动卡滞等问题，这款电动电缆盘在结构设计阶段就针对这些现场痛点做了针对性优化。卷筒辐条采用等距放射式排布，单根辐条的折弯角度经过反复校核，既保证卷绕大直径柔性电缆时的径向支撑强度，又能给每层线缆留出均匀的排布间隙，避免多层卷绕时线缆互相挤压造成外皮破损。辐条与卷筒轮毂的连接位做了沉台限位设计，焊接装配时不需要额外做定位工装，就能保证每根辐条的端面跳动量控制在0.2mm以内，从根源上减少卷筒高速转动时的偏摆震动。驱动侧的减速电机与卷筒主轴采用胀套连接，替代传统的平键传动，能承受大扭矩输出时的冲击载荷，就算设备急停产生反向拉扯力，也不会出现键槽崩裂、主轴打滑的故障。底座的安装孔位做了长圆孔设计，适配不同型号移动设备的安装基座尺寸，现场安装时不需要重新打孔攻丝，能大幅缩短设备改造的停机时间。排线导向架的弧度与卷筒外缘弧度完全匹配，导向轮的包胶材质选用耐低温耐磨聚氨酯，在零下三十度的露天环境下也不会出现脆裂，线缆经过导向轮时的摩擦力比金属轮降低60%，能有效延长电缆的使用寿命。电控箱与驱动单元的安装位做了分层隔离设计，中间加装隔热减震垫，既避免电机运行时的震动传导到电控元件造成接线松脱，又能阻挡矿场粉尘直接进入电控箱内部。卷筒内侧的挡线盘做了翻边处理，边缘打磨成R3圆角，就算电缆在卷绕过程中出现小幅跳动，也不会被锐边割伤外皮。整个装置的转动配合位全部采用免维护密封轴承，不需要定期加注润滑脂，能适应长期无人值守的作业场景。
