拓扑优化航空支架轻量化结构设计

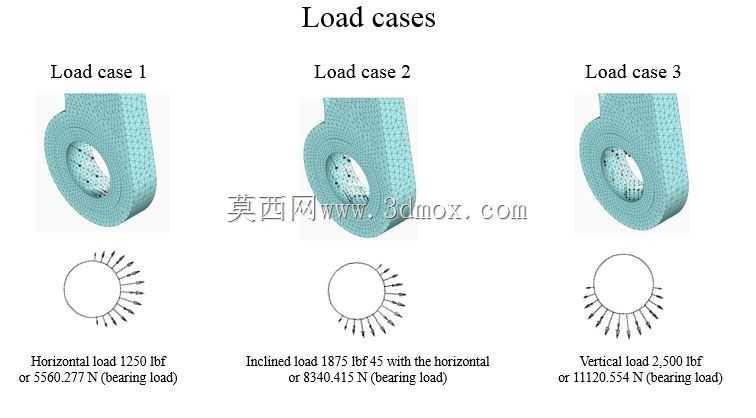

该结构件为航空机载系统配套的承重连接支架，主要应用于民用及通用航空器的机载设备安装场景，承担机载附件与机身主结构之间的载荷传递功能，在飞行过程中需要持续承受气动交变载荷、设备自重载荷以及起降阶段的冲击载荷，是保障机载设备安装可靠性的关键受力构件。在实际装机场景中，这类支架一端通过端部的同轴孔位配合铰接销轴与机身内置的安装基座相连，另一端通过多组螺栓孔位固定对应的机载功能附件，需要在全飞行包线的温度、振动工况下保持结构刚度与连接精度，避免因支架形变导致机载设备出现安装偏移、振动超限等问题。

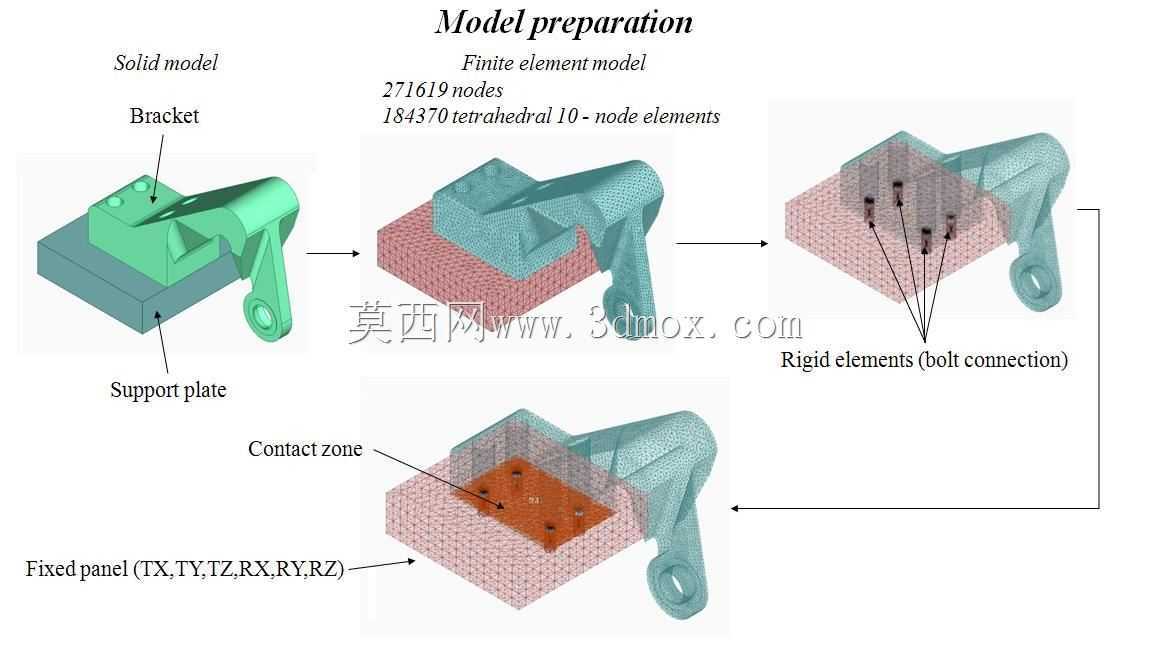

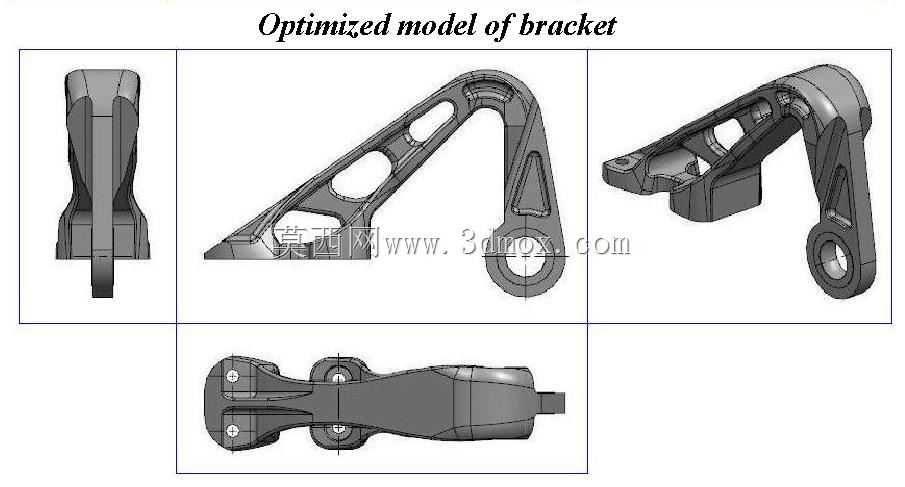

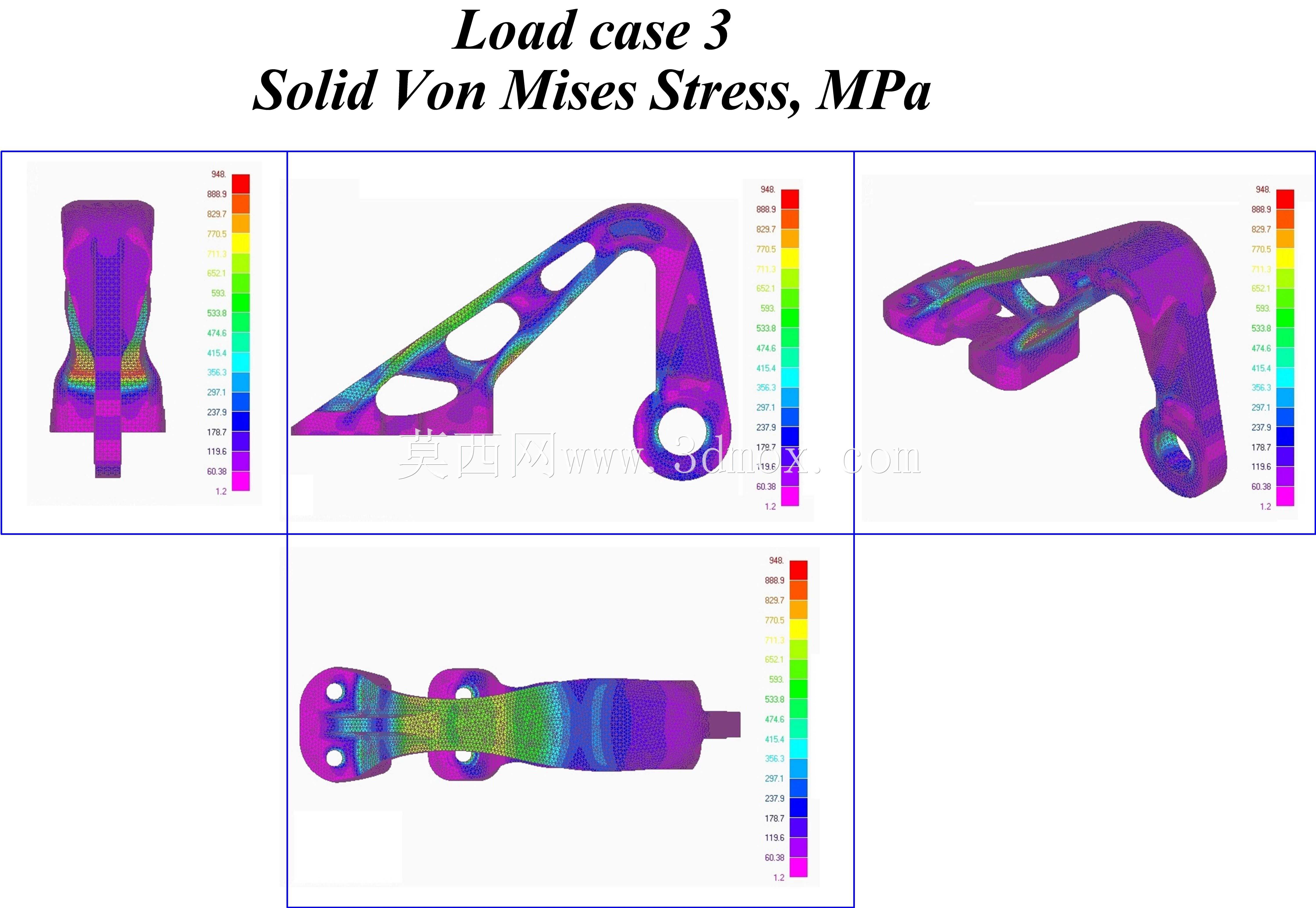

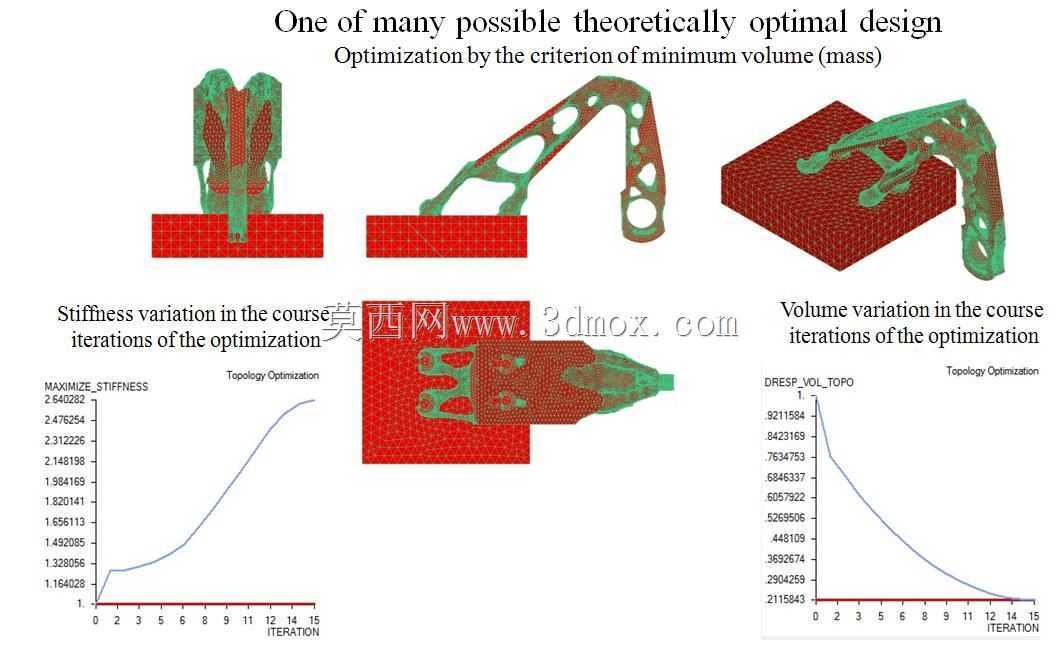

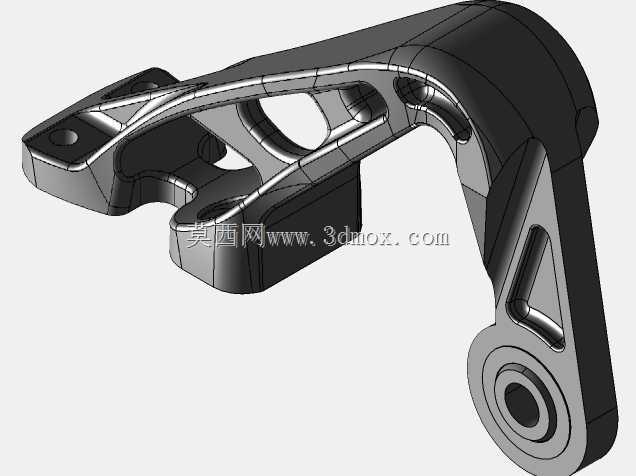

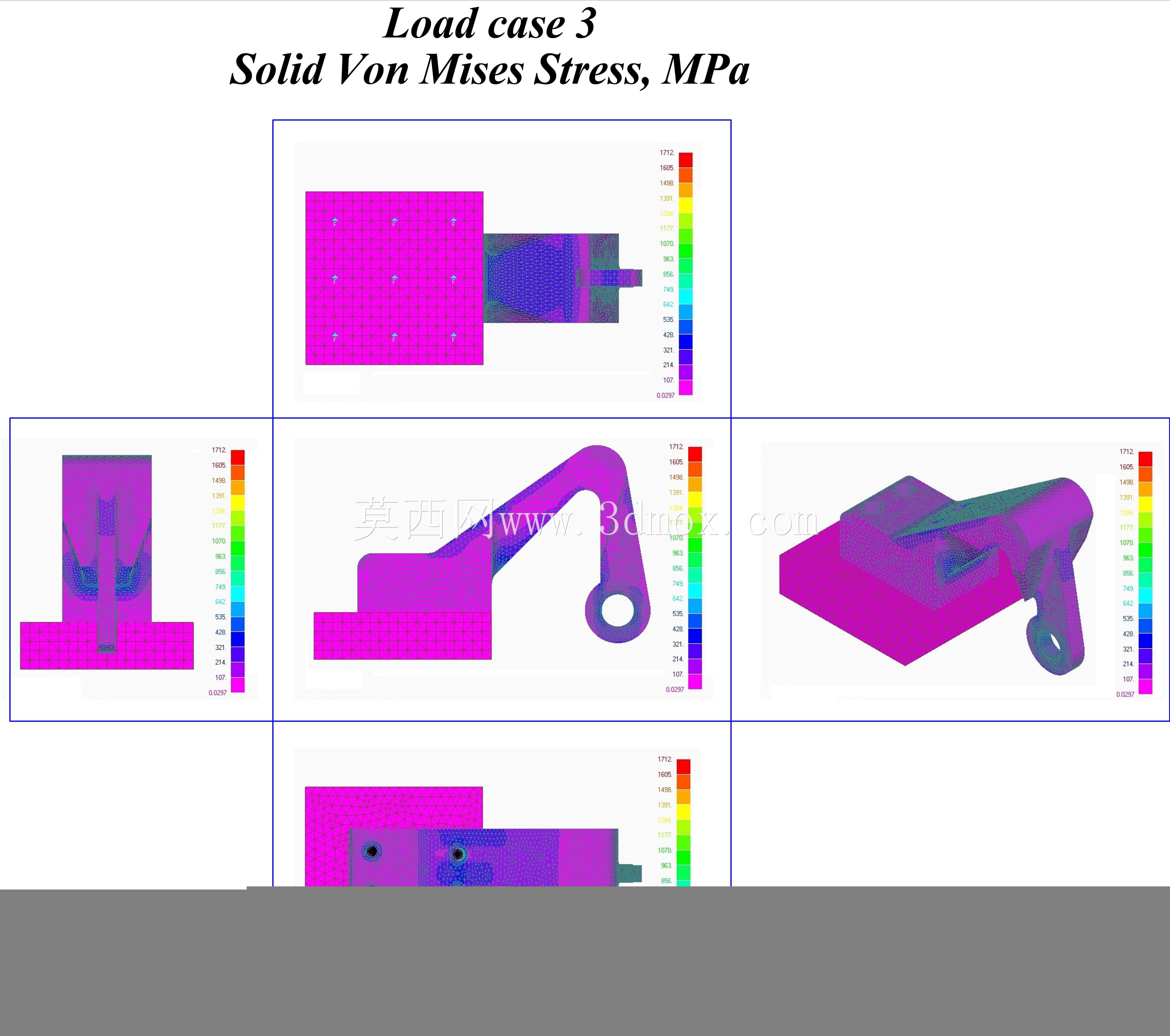

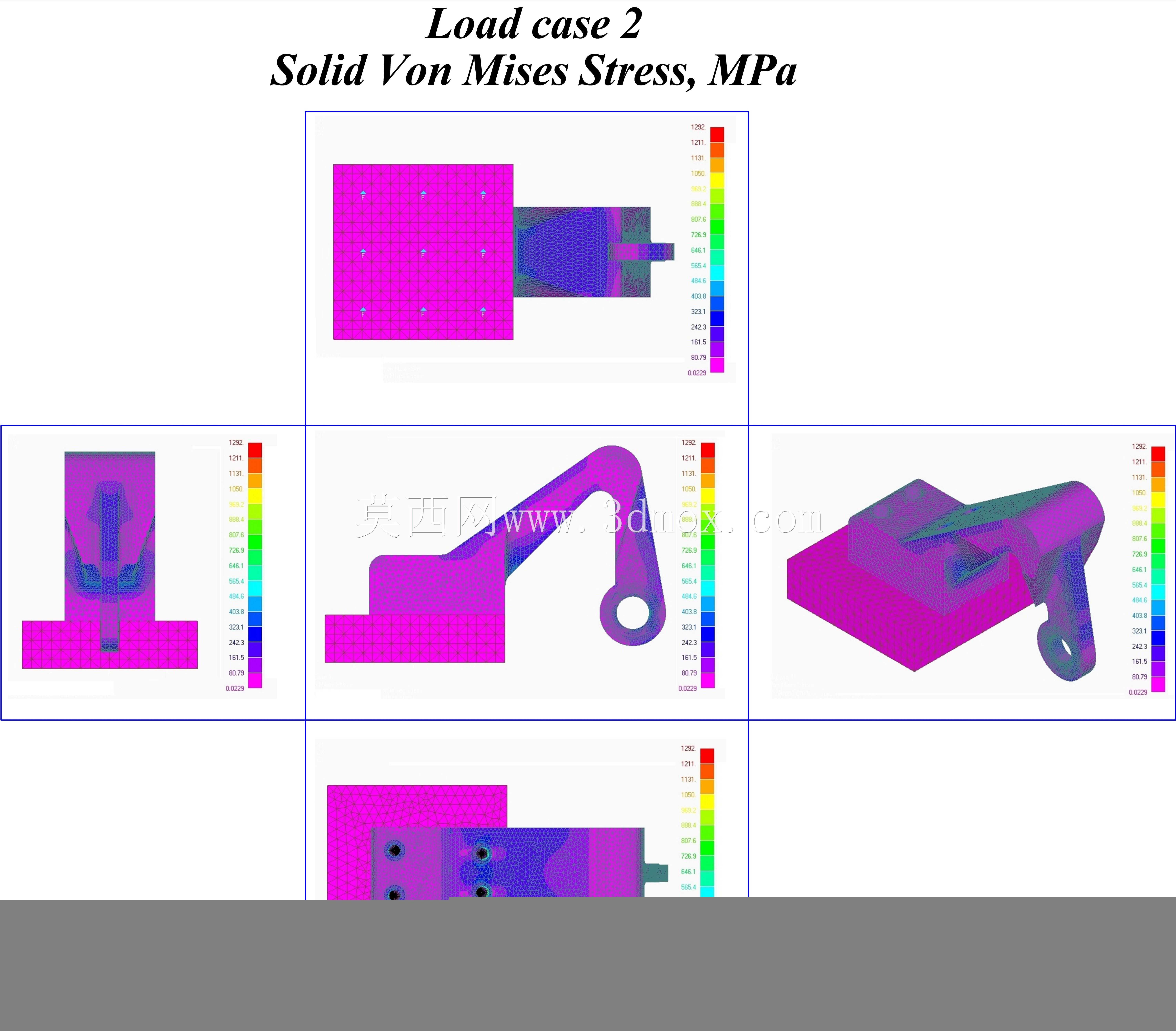

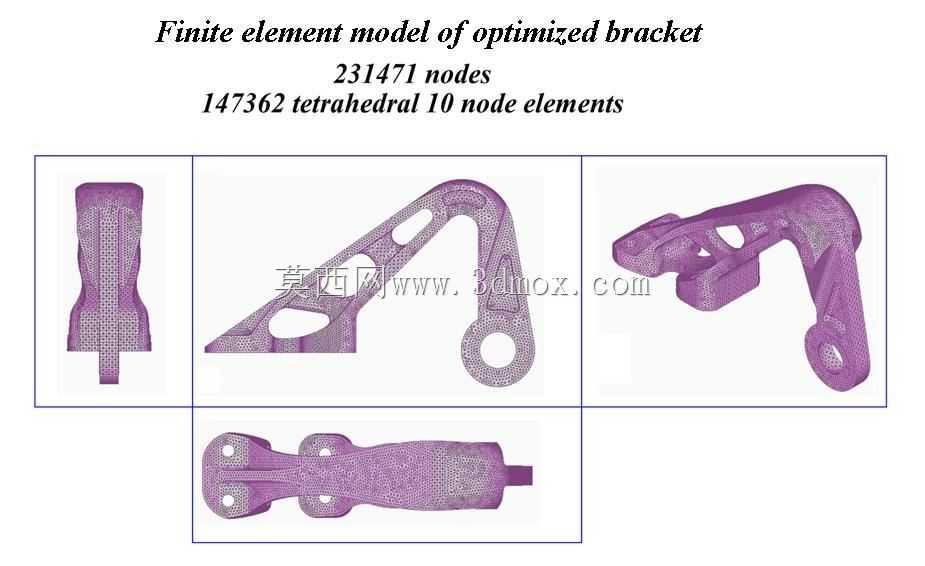

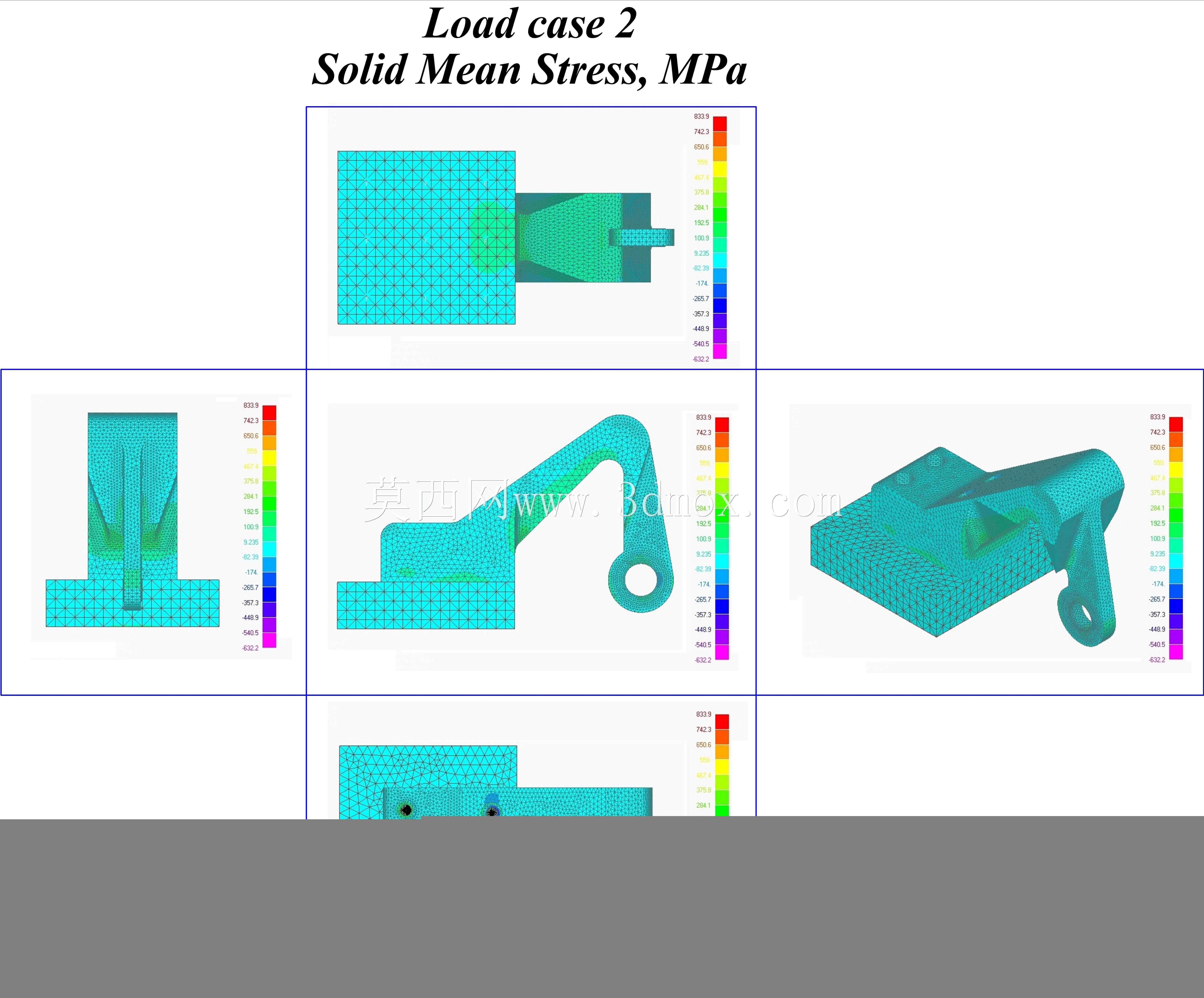

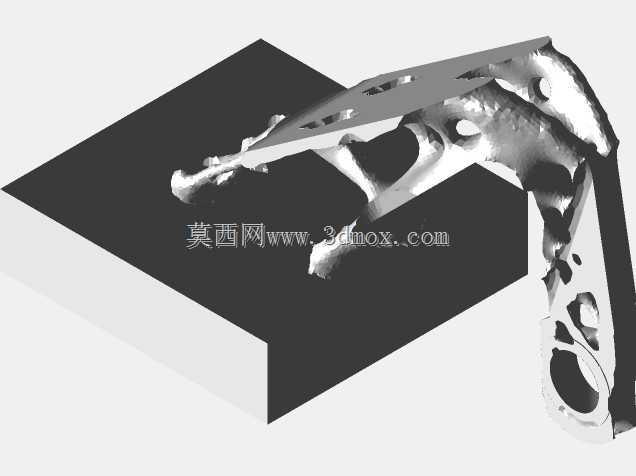

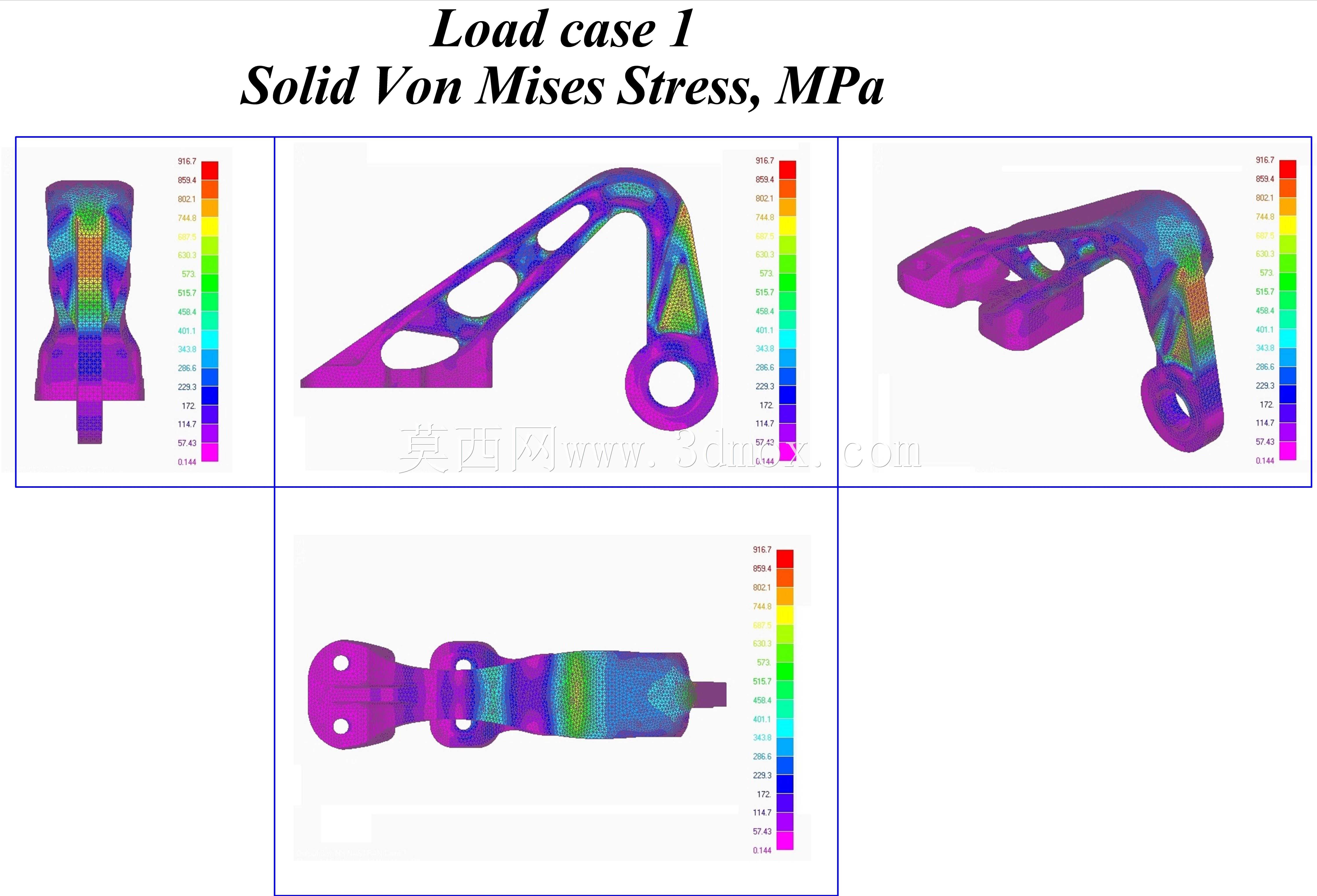

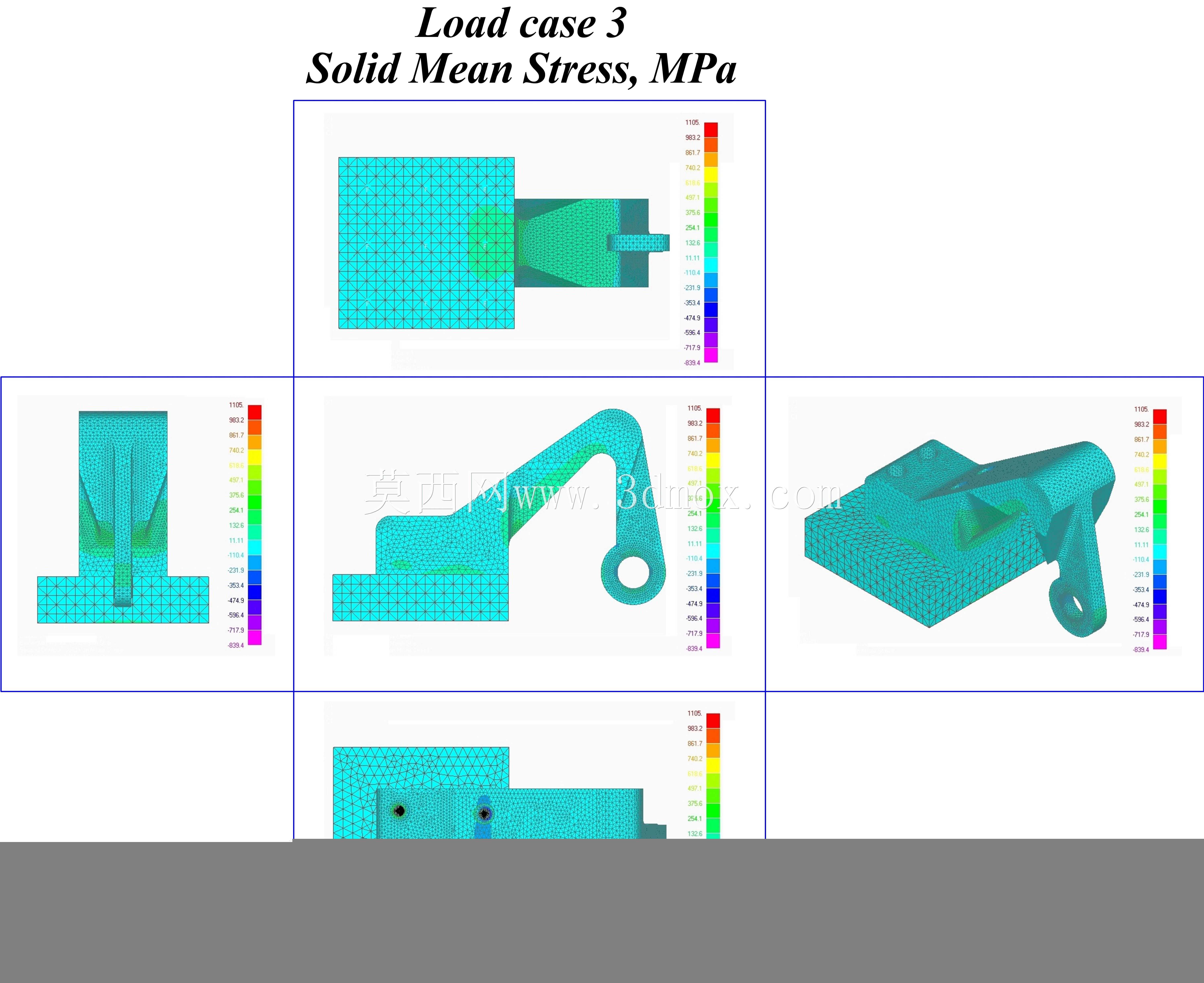

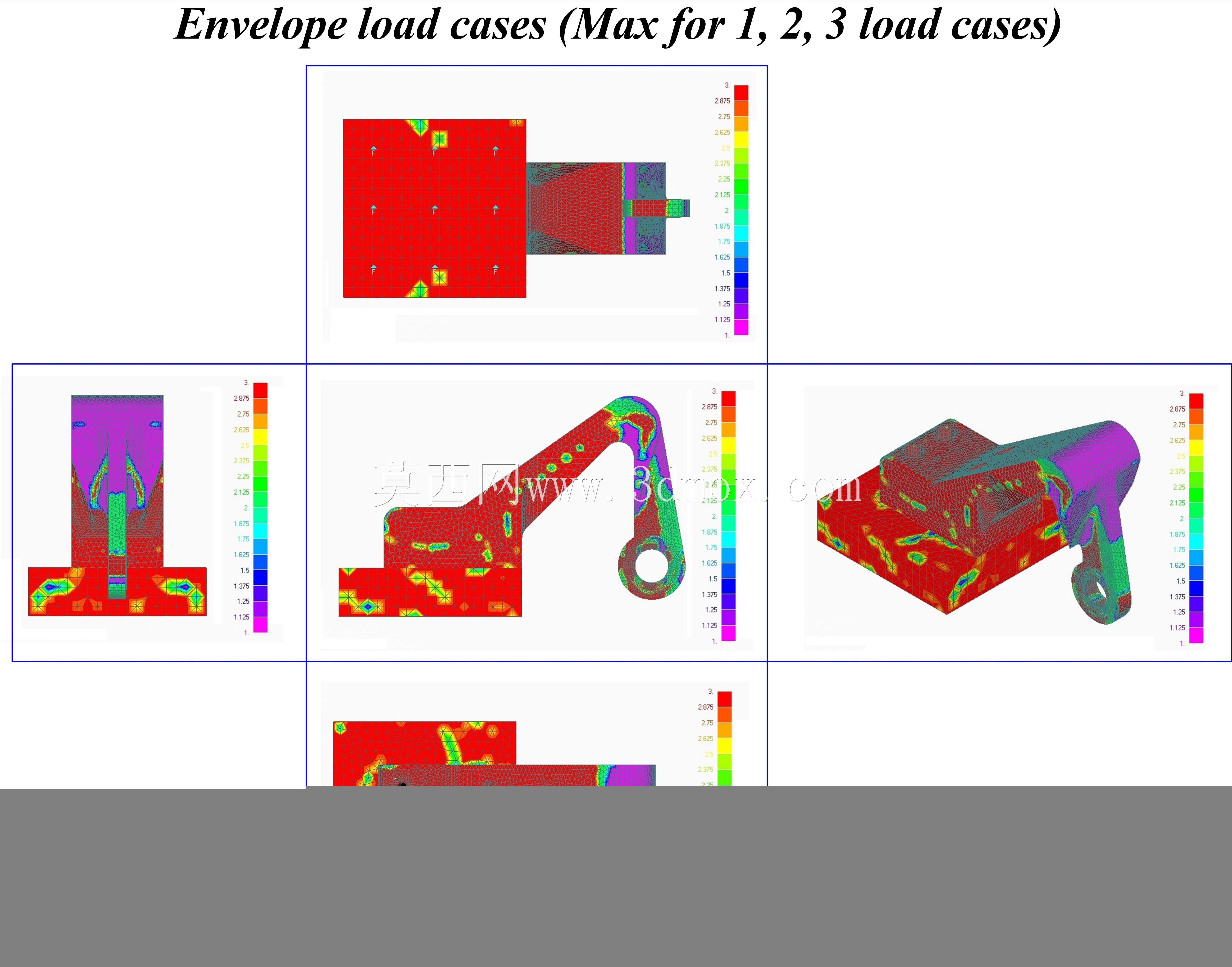

本次设计核心围绕拓扑优化思路开展，在满足结构强度、刚度以及安装边界约束的前提下，最大化去除非受力区域的冗余材料，最终实现结构件的极致轻量化。设计初期首先明确核心安装边界：支架两端的铰接孔中心距、端部安装面的平面度要求、螺栓孔位的位置度公差均严格匹配装机接口标准，所有安装配合面的尺寸完全兼容原有传统支架的互换要求，可直接替换同安装规格的传统铸锻支架，无需调整机身原有安装基座的结构。在结构形态设计上，通过力学仿真识别载荷传递的主路径，沿主应力走向布置连续的承力筋条，在非主承力区域开设大面积的异形减重孔，既切断了非必要的材料连续分布实现减重，又通过筋条的弧形过渡设计避免了应力集中问题，整体结构无尖锐直角，所有承力过渡区域均采用大圆角顺滑衔接，有效降低交变载荷下的疲劳风险。

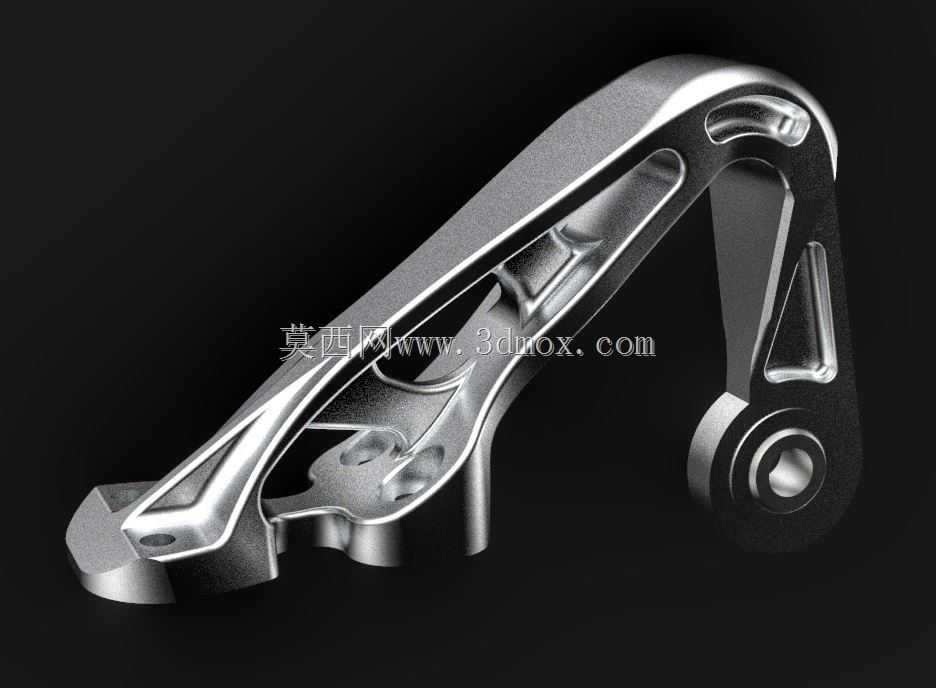

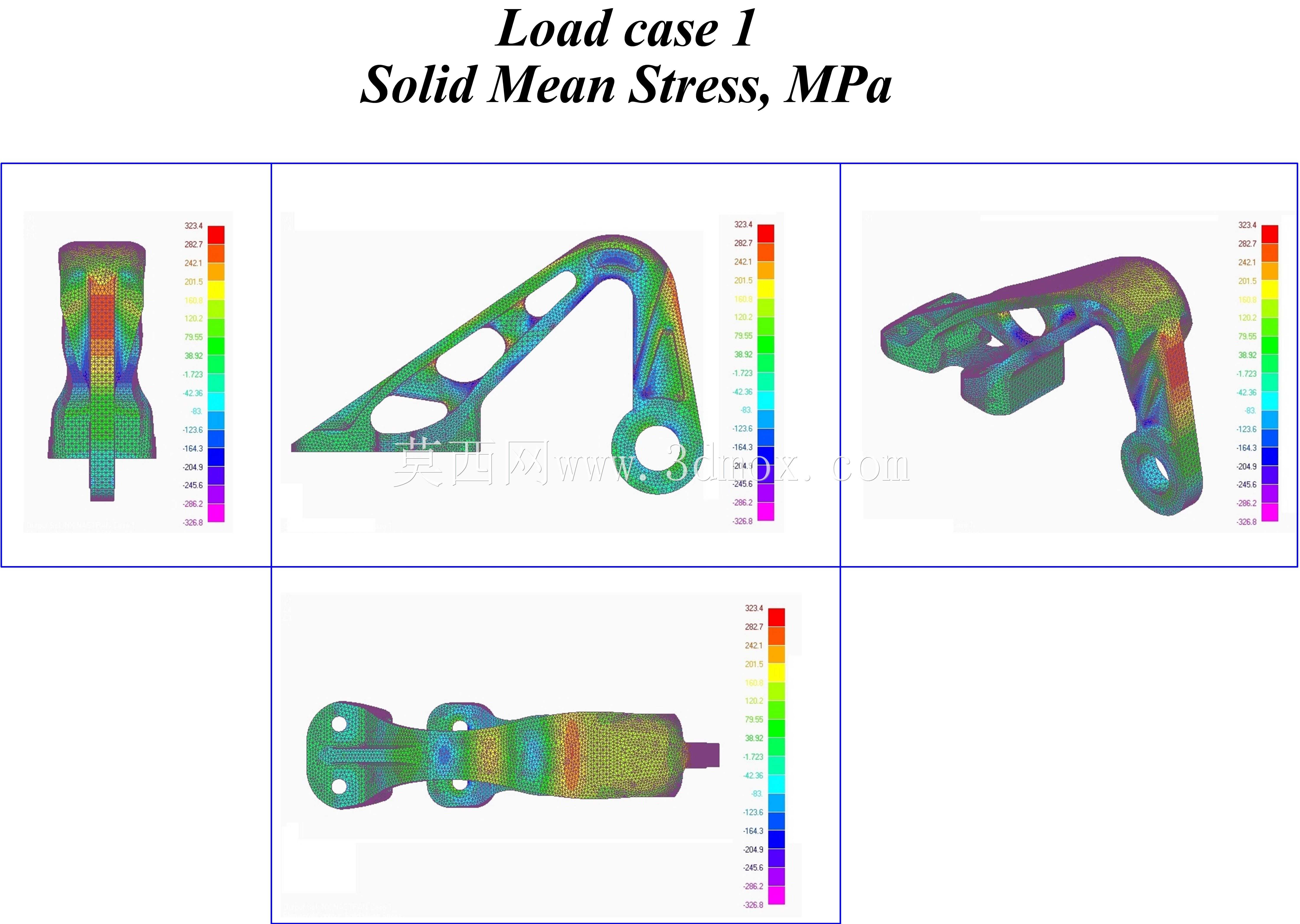

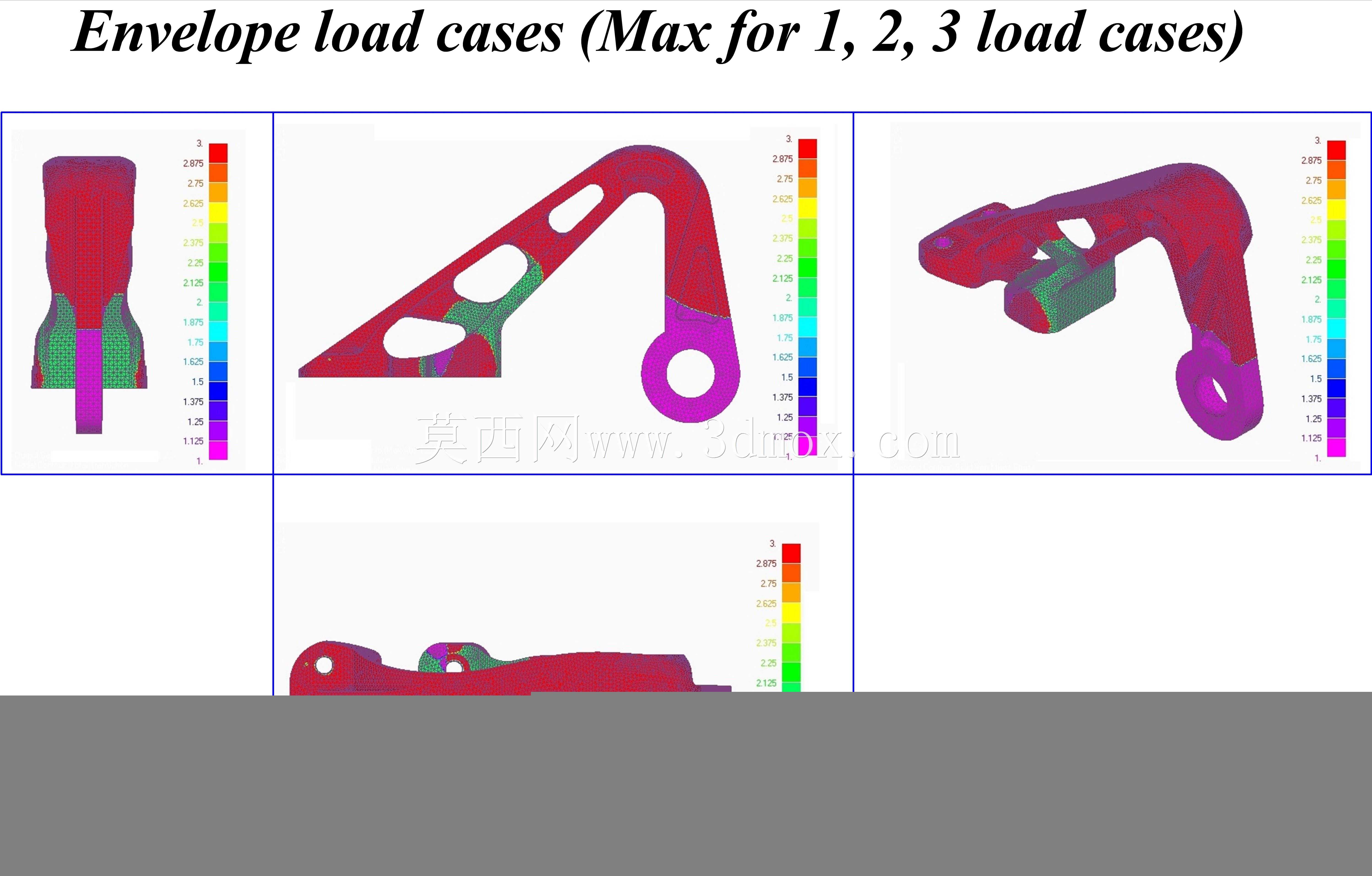

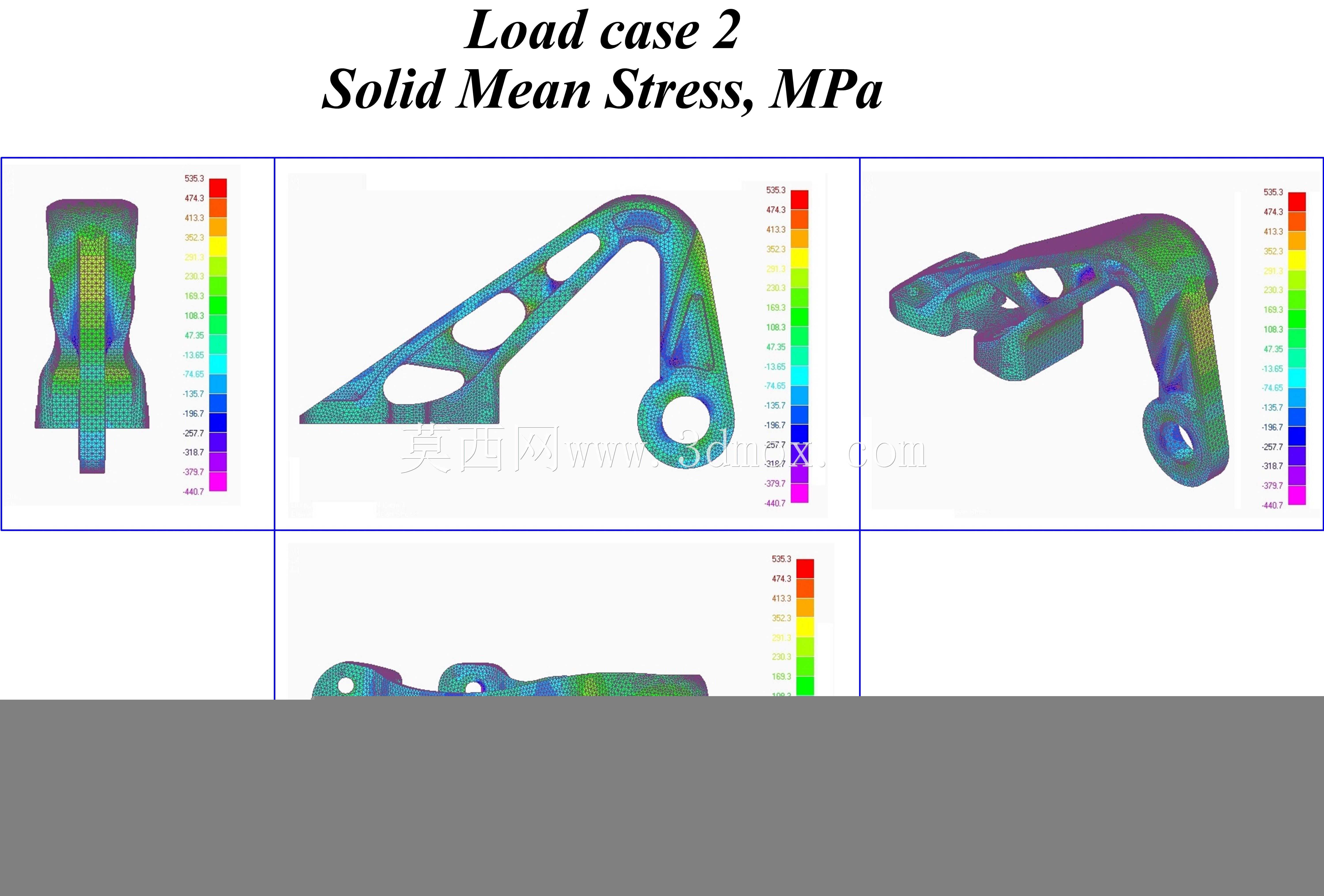

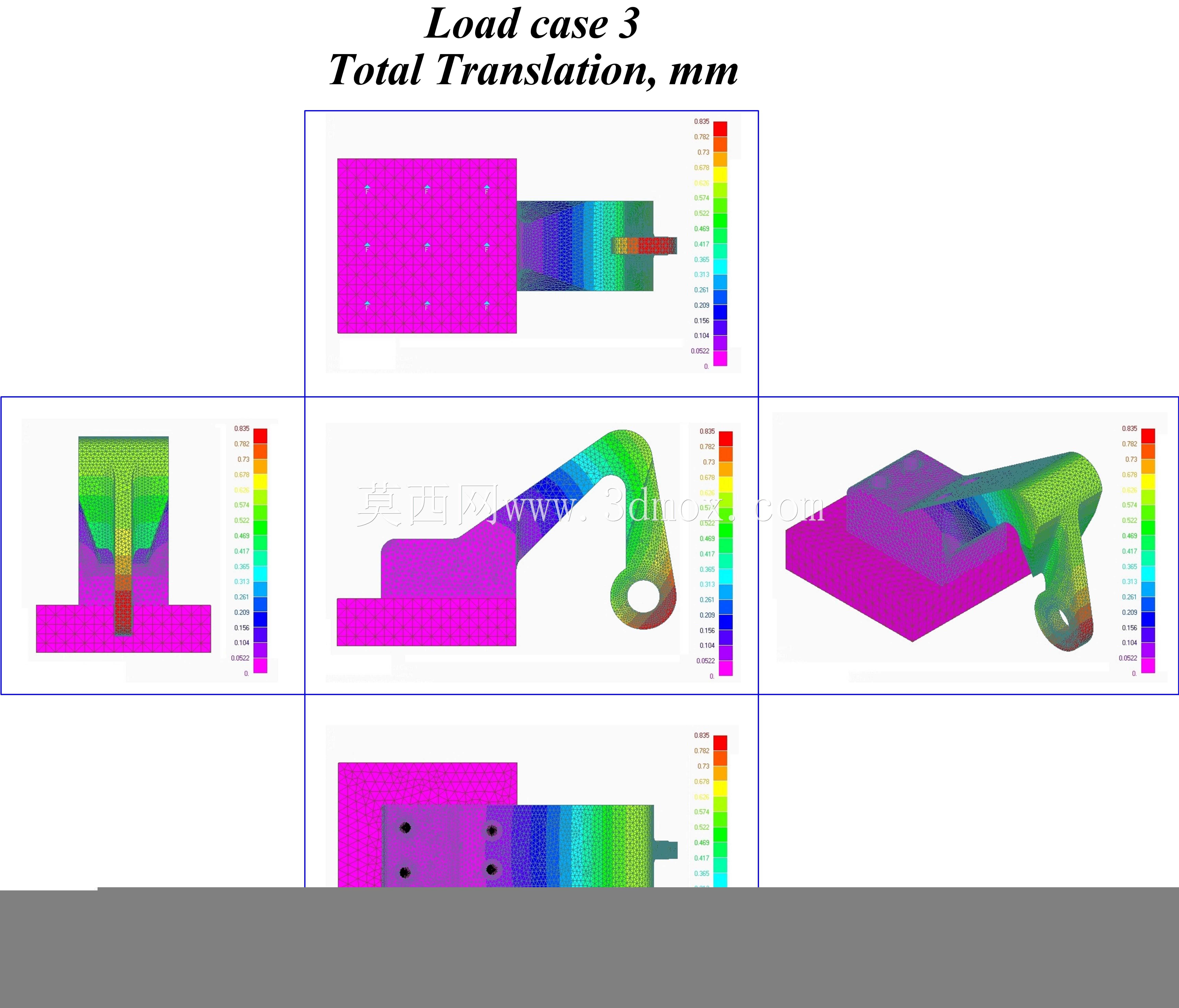

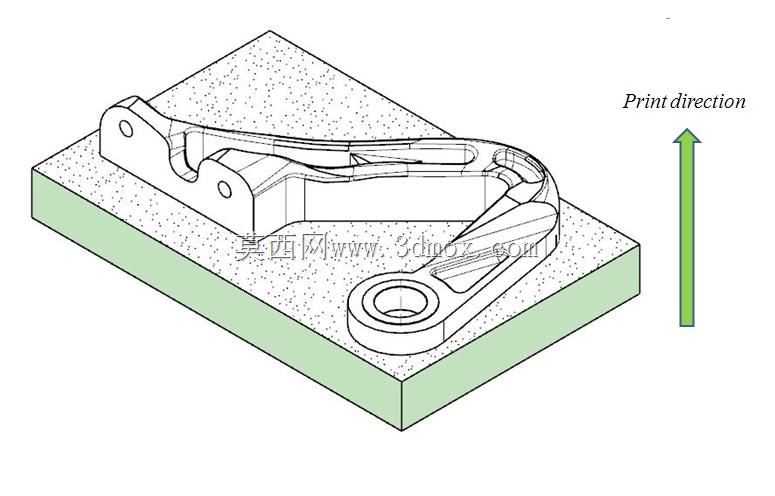

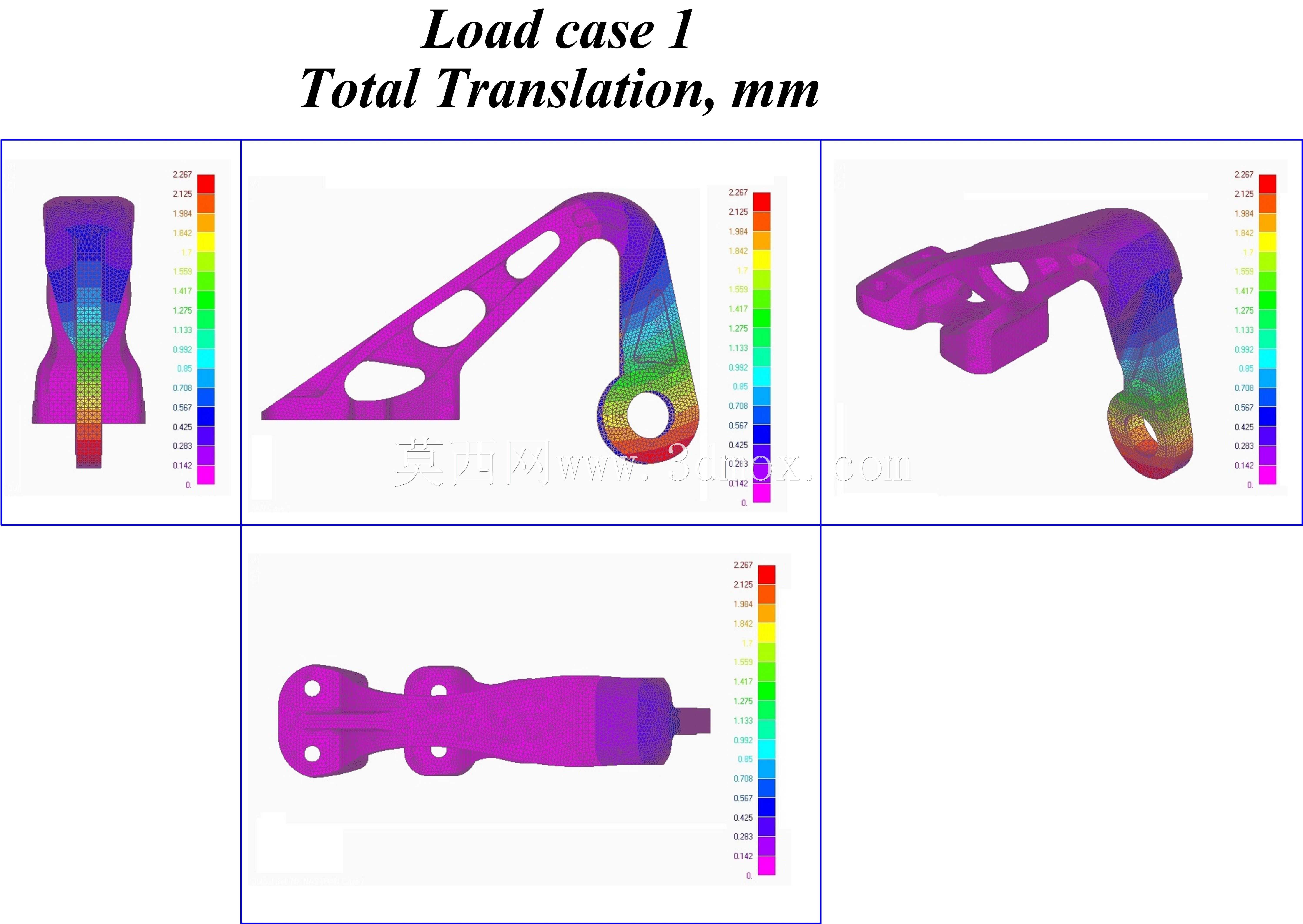

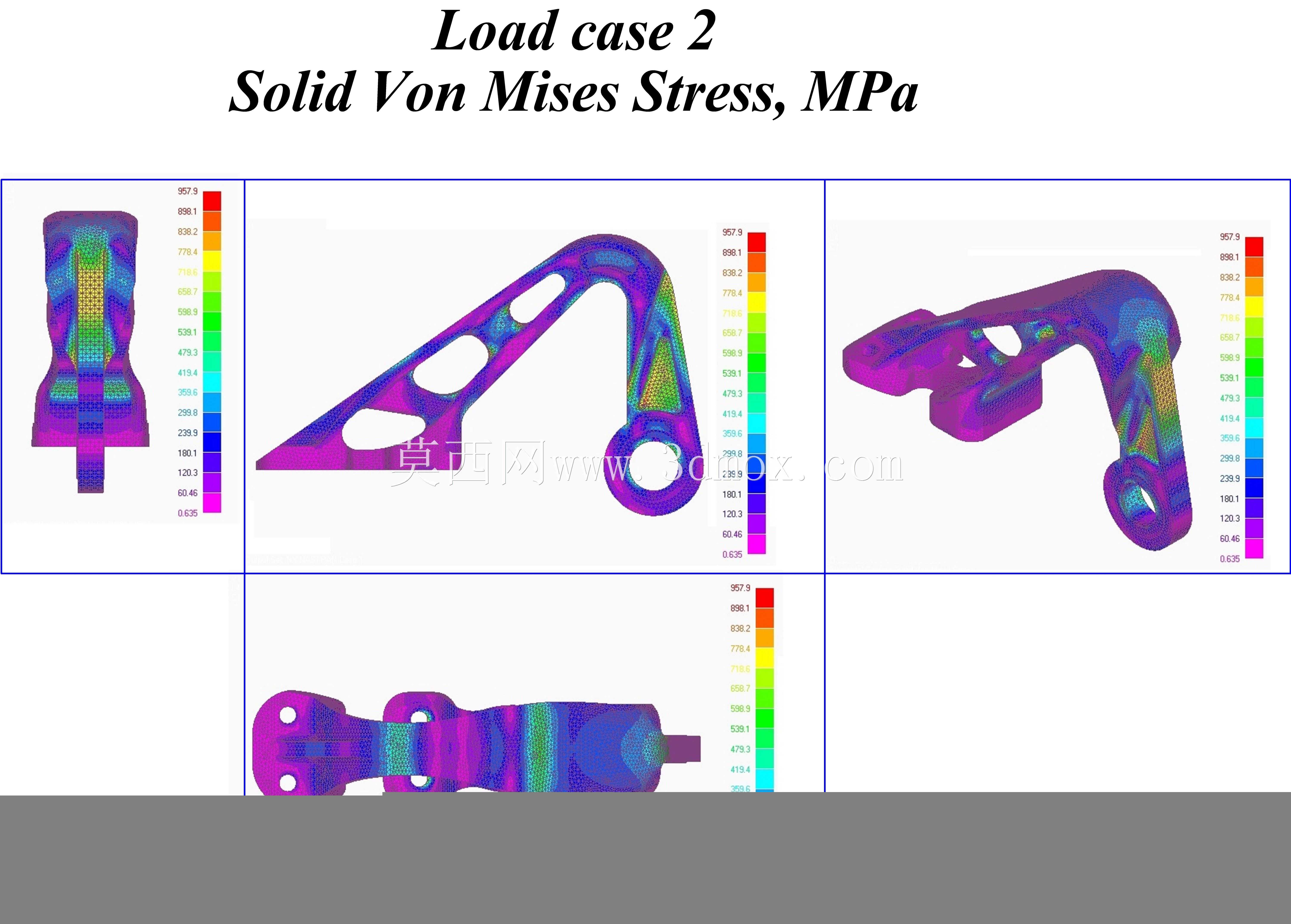

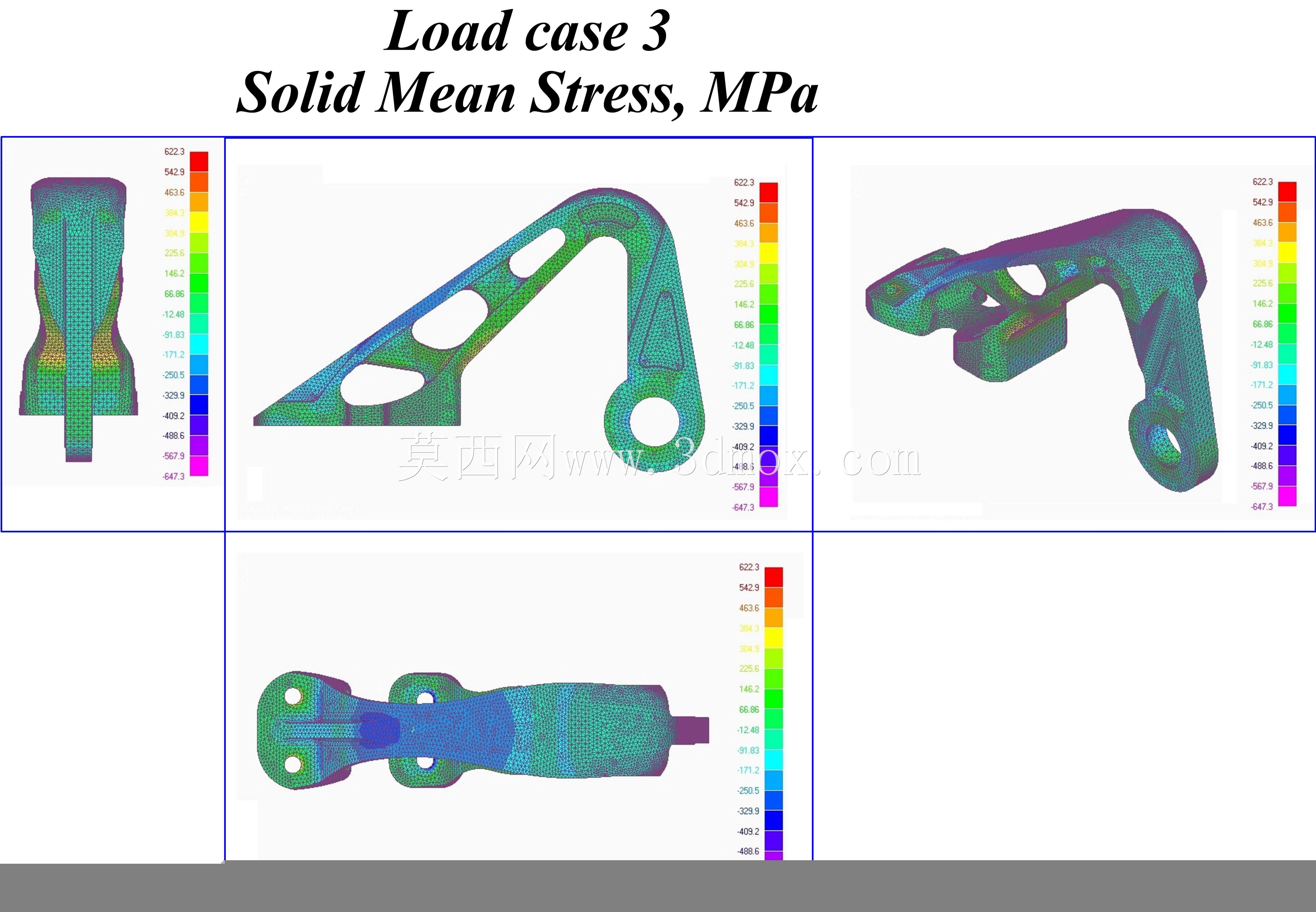

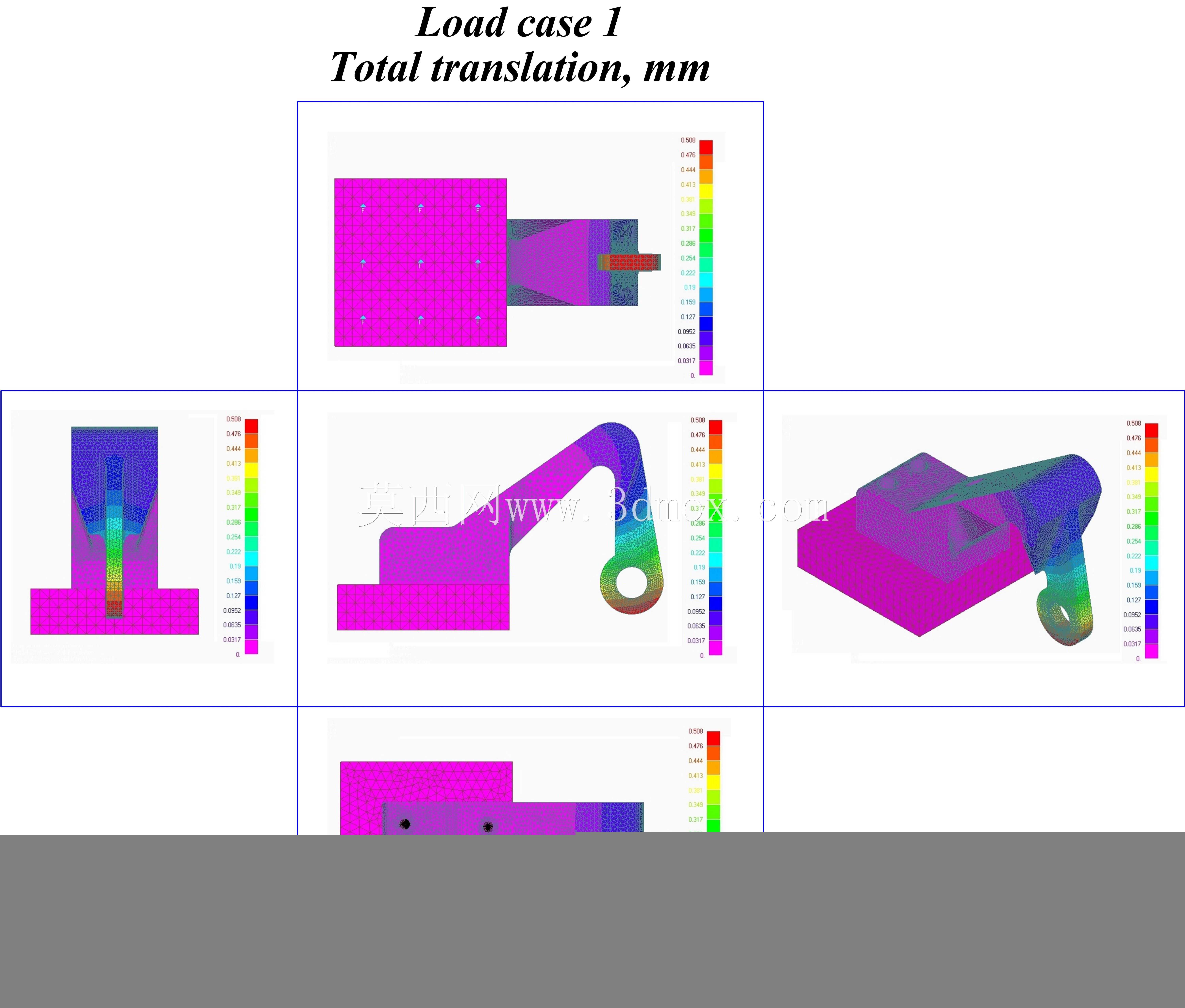

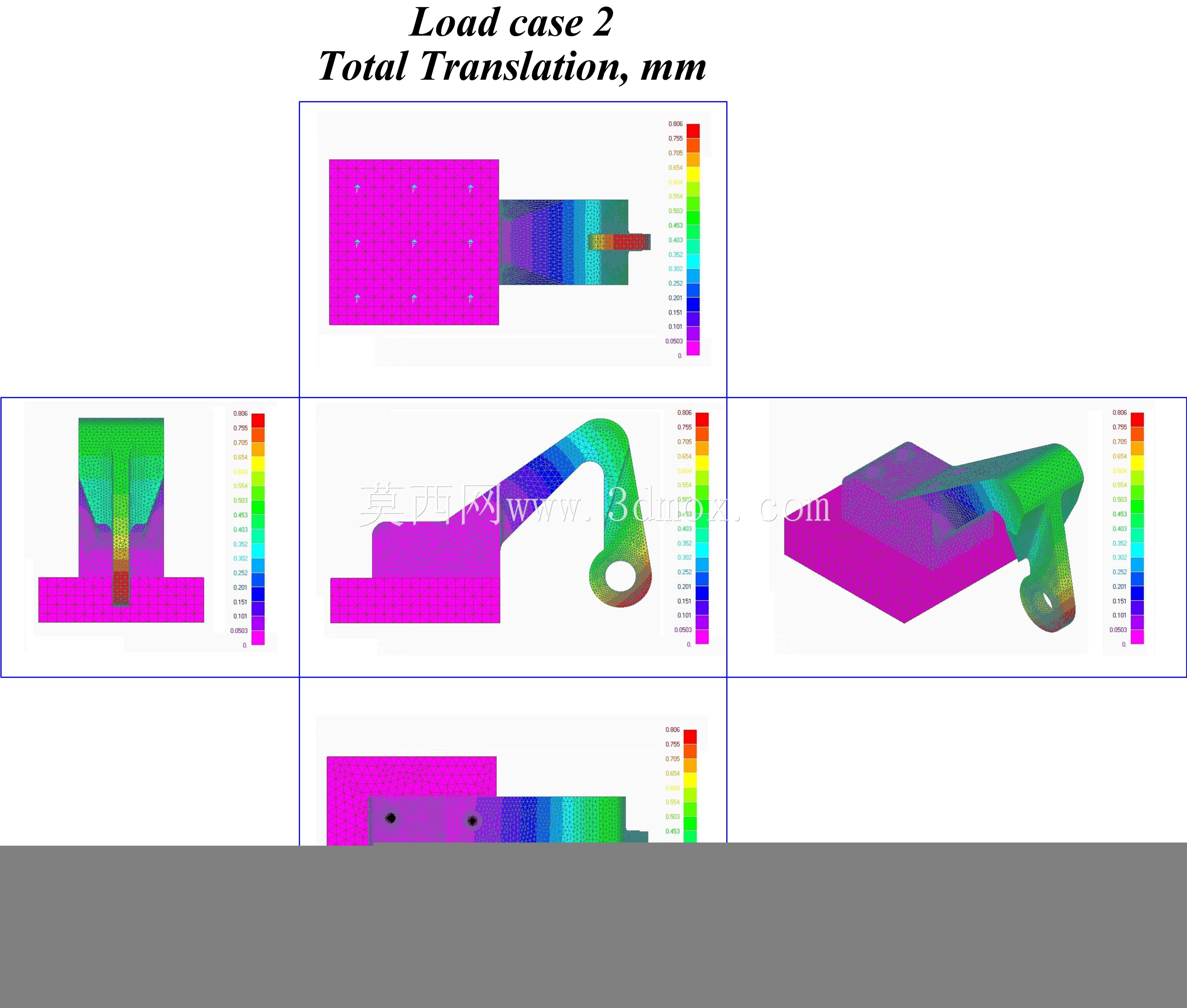

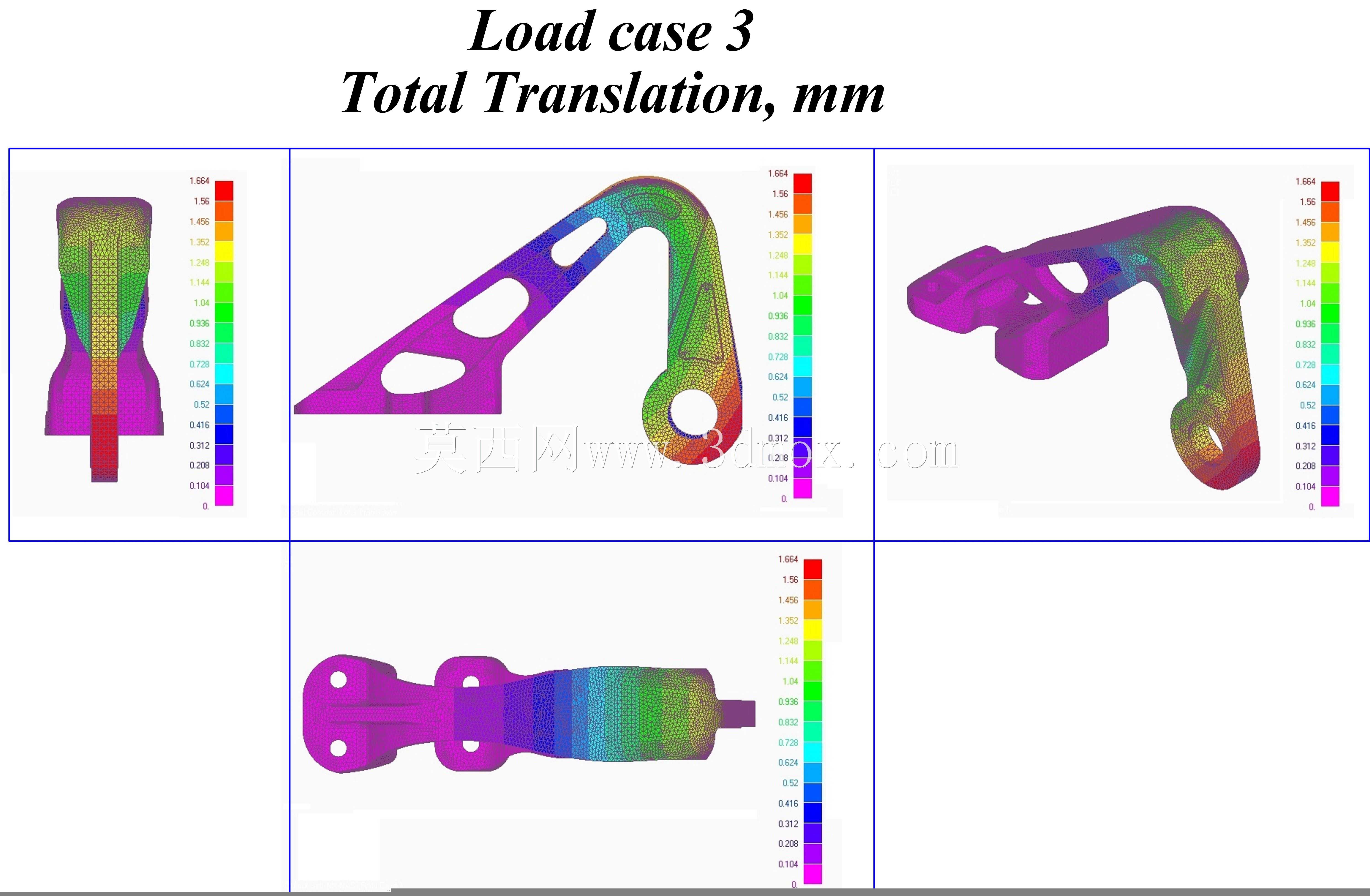

从结构特性来看，优化后的支架整体呈三角稳定承力构型，主承力筋条的截面尺寸经过多轮迭代校核，在极限载荷工况下的最大形变值控制在机载设备安装允许的形变范围内，铰接孔区域做了局部加厚处理，提升销轴配合处的耐磨性能与挤压强度，安装端面的螺栓孔周边设置了局部凸台，增强螺栓连接的预紧力承载能力，避免长期振动下出现连接松动。相较于同载荷等级的传统实体支架，该优化结构在保证所有力学性能指标达标的前提下，大幅降低了自身重量，能够有效减少航空器的结构死重，提升有效载荷承载空间，同时一体化的构型也适配增材制造工艺的生产要求，无需额外的拼装焊接工序，可直接成型获得完整的成品构件，减少后续加工工序带来的精度误差与成本投入。在安装适配性上，该支架的所有外部轮廓尺寸均严格控制在机身安装区域的空间包络范围内，不会与周边的管路、线缆以及其他机载构件产生运动干涉，安装操作时可直接通过原有工装完成定位紧固，适配现有机身的装配工艺流程。
