轻型飞机前起落架结构设计

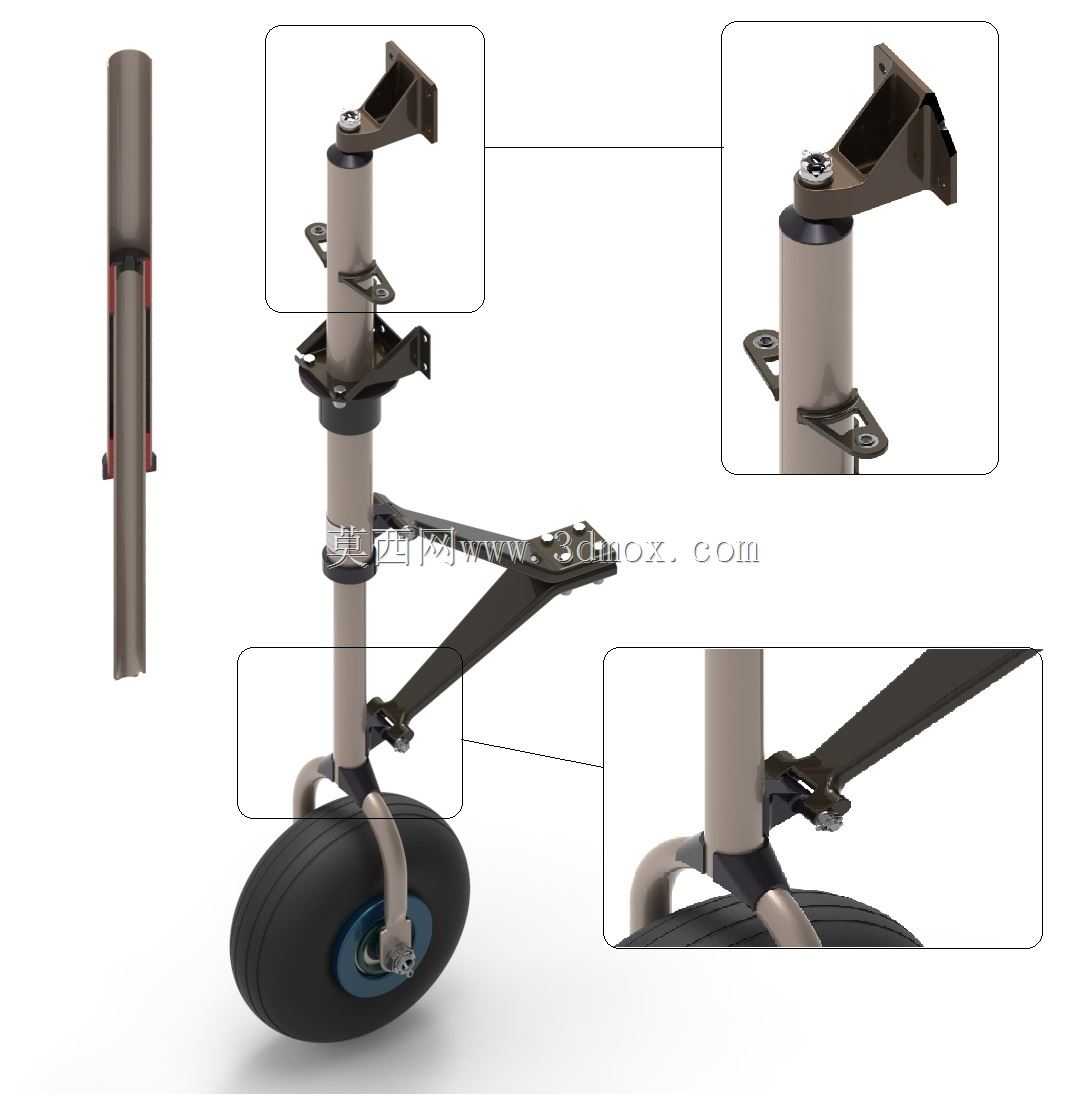

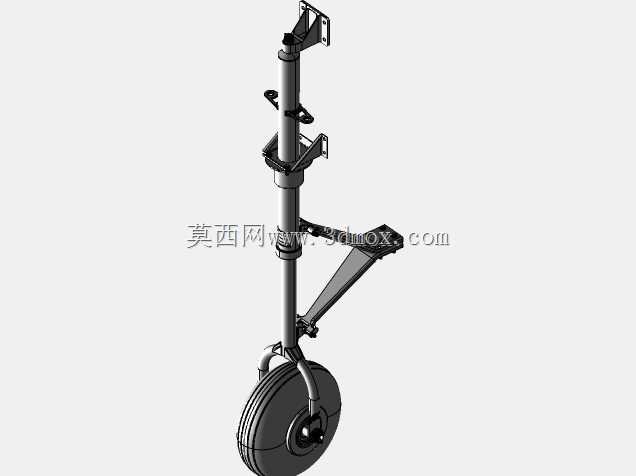

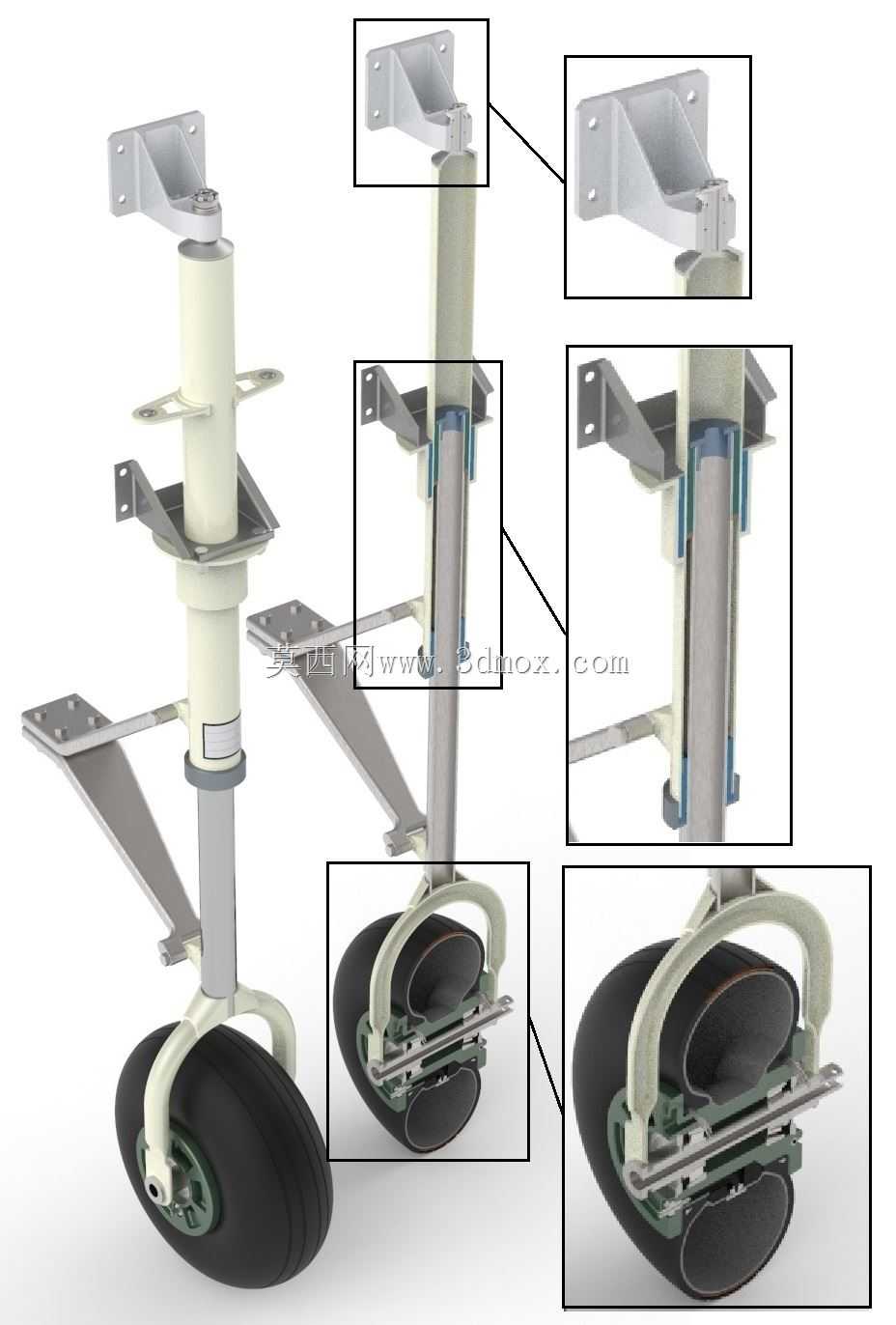

在轻型通用航空器的起降系统设计中，前起落架承担着地面滑行转向、着陆冲击缓冲、停机支撑的核心功能，其结构合理性直接决定飞机地面操作的安全性与平顺性。该前起落架采用支柱式单轮布局，整体结构沿垂向布置，上部通过带多组安装孔的角型支座与机身前承力框连接，安装支座设计有加强筋结构，可将着陆冲击载荷均匀分散到机身框梁结构上，避免局部应力集中导致的结构失效。缓冲支柱为油气式结构，外筒与内筒采用精密配合的滑动副，外部设置有轮轴安装座与扭力臂连接耳片，扭力臂采用上下分体铰接结构，既可以限制内外筒的相对转动，保证机轮航向稳定，又不会干涉缓冲行程内的轴向伸缩动作，满足着陆过程中的大行程缓冲需求。机轮部分采用单轮配置，轮毂集成有刹车安装接口，轮叉与缓冲支柱内筒下端刚性连接，轮叉两侧设置有轮轴固定孔，可适配对应规格的低压航空轮胎，满足轻型飞机在简易铺装跑道、草地跑道的起降使用需求。设计过程中优先考虑了安装维护的便捷性，上部安装支座的孔位按照通用轻型飞机前机身承力点的常规间距布置，可适配多数最大起飞重量在1吨级以内的轻型固定翼飞机，缓冲支柱的行程参数匹配轻型飞机下沉率设计要求，可吸收着陆阶段的垂向冲击能量，避免冲击载荷直接传递到机身结构。转向机构接口设置在支柱上部，可通过连杆与脚蹬操纵系统连接，实现地面滑行阶段的方向控制，支柱外部的限位结构可限制最大转向角度，避免操纵过量导致的结构干涉。整套结构的受力路径清晰，着陆时的垂向载荷通过机轮、轮叉传递到缓冲支柱内筒，经缓冲介质吸能后通过外筒、上部安装支座传递到机身结构，航向载荷与侧向载荷通过扭力臂、安装支座的侧向连接结构传递，各承力部位均设置有圆角过渡与加强结构，在控制整体重量的前提下保证结构强度裕度满足航空设计规范要求。
