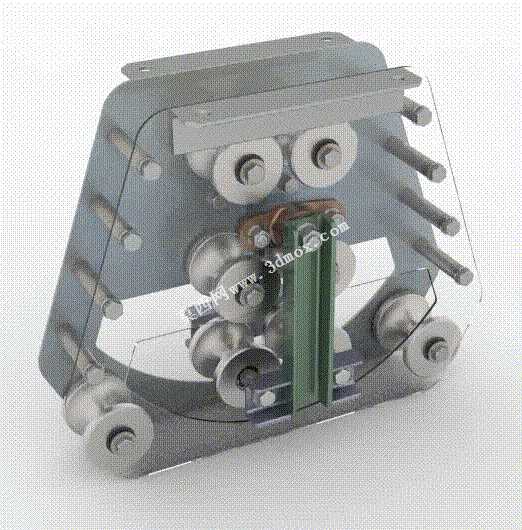

带摆锤可拆卸式滚轮电缆导管结构

这款滚轮电缆导管主要应用在长距离往复移动的机电设备布线场景中，比如龙门起重设备的移动小车供电、自动化仓储堆垛机的随行线缆排布、大型机床移动主轴的线缆防护等工况，核心作用是对随设备同步移动的动力电缆、控制线缆、信号线缆进行有序导向与防护，避免线缆在往复拖拽过程中出现过度弯折、剐蹭磨损、错位缠绕的问题，大幅延长随行线缆的实际使用寿命，降低设备运维阶段的线缆更换频次与故障停机风险。

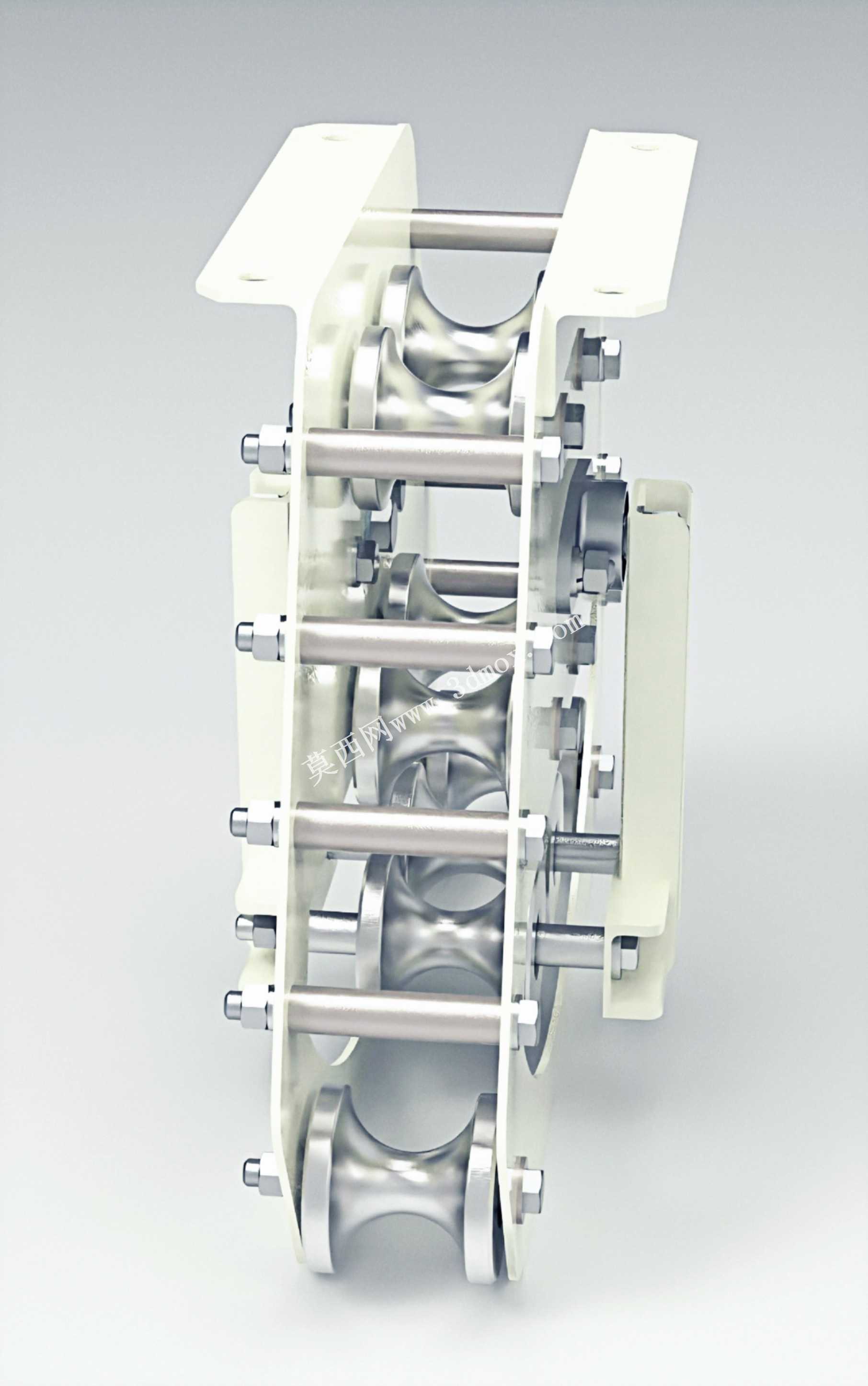

从功能特性来看，该结构采用多组对称排布的金属滚轮作为线缆承托导向部件，滚轮表面做了圆弧过渡处理，和线缆外护套接触时为滚动摩擦，相比传统滑动式导管能减少70%以上的线缆拖拽阻力，避免线缆外皮被反复摩擦出现破损；内置的摆锤结构可以在设备移动产生加速度、或者线缆受外力出现晃动时，依靠自身重力始终保持导管的姿态稳定，抵消线缆的窜动冲击力，防止导管随线缆摆动出现卡滞、脱轨的问题。整体框架采用螺栓拼接的可拆卸式设计，所有连接紧固件均为外露式布置，不需要专用工装就能完成单块侧板、单个滚轮的拆解更换，当局部滚轮出现磨损、或者框架局部受外力变形时，不需要整体更换整个导管组件，仅替换损坏零件即可完成维修，能有效压缩设备运维的配件成本与停机维修时长。

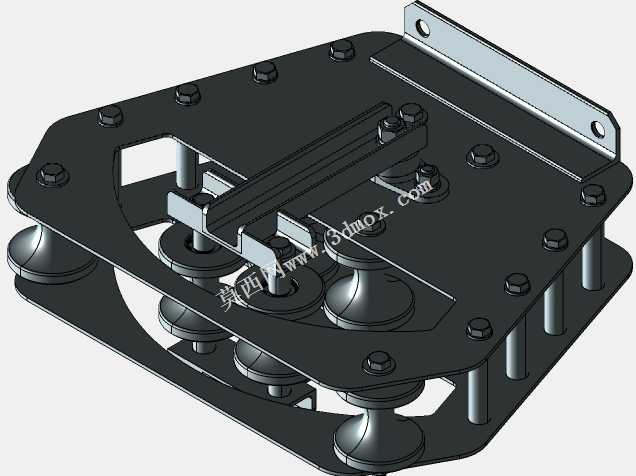

在设计思路上，这款导管优先考虑了重载工况下的结构强度与长期运行的可靠性，两侧主承力侧板采用加厚钢板裁切成型，所有螺栓连接孔位都做了沉头处理，避免螺栓头外露剐蹭周边设备结构；滚轮的安装轴采用过盈配合加防松螺母锁紧的固定方式，即使在高频往复移动的振动工况下，也不会出现轴件松脱、滚轮偏移的问题；框架内部预留了充足的线缆排布空间，可同时容纳多根不同线径的动力与信号线缆，线缆排布间隙均匀，不会出现多线挤压导致的散热不畅问题。

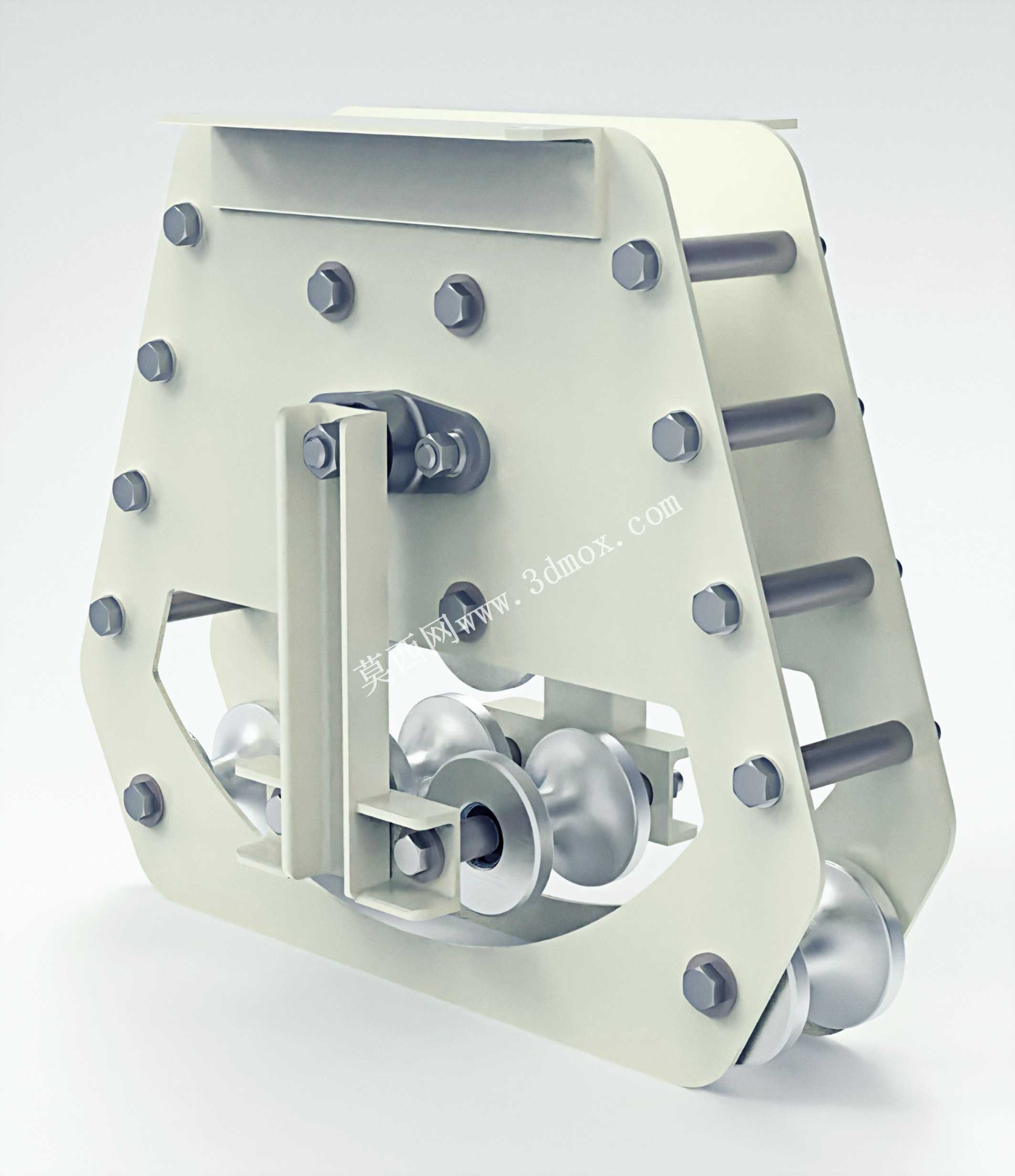

从安装边界来看，该导管整体为对称式框架结构，顶部预留了标准化的安装固定平面，可通过螺栓直接和设备的移动拖板、行走小车的安装位对接，不需要额外制作转接安装板；整体外形轮廓做了全圆角倒角处理，没有尖锐外凸的结构，安装和后期运维过程中不会划伤操作人员、也不会剐蹭周边的设备构件；两侧的导向间隙经过精准核算，可适配常规直径范围的工程用移动电缆，安装时仅需要将线缆依次穿入滚轮组的承托间隙，调整好线缆的排布松紧度即可完成布设，不需要复杂的现场调校工作，能适配多数工业移动设备的随行线缆防护改造需求。
