NACA翼型参数化翼型宏设计方案

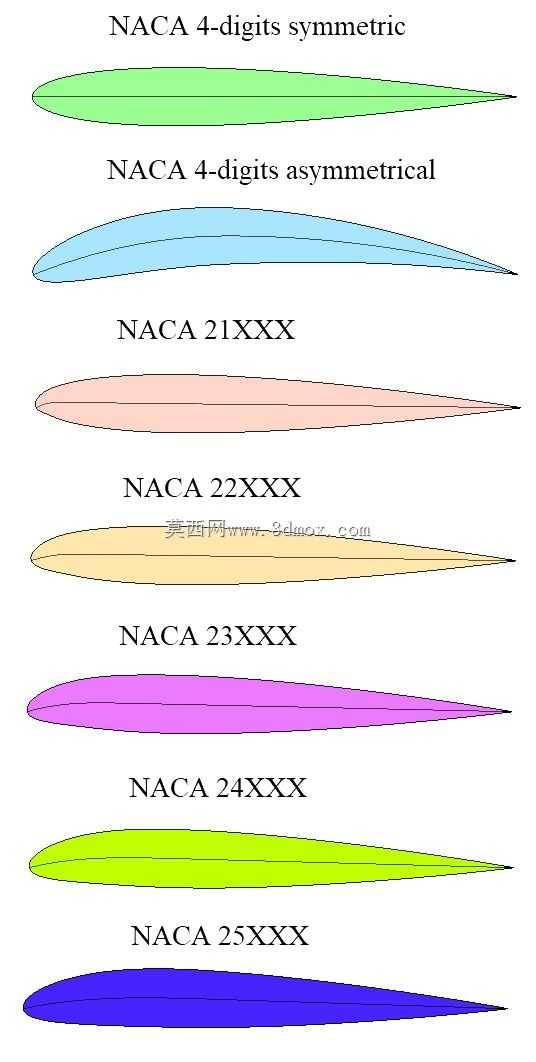

在航空飞行器设计领域，翼型作为决定机翼、尾翼、舵面等核心气动部件性能的基础构型，其参数化生成能力是缩短气动设计迭代周期、保障外形精度的关键支撑。这套翼型宏面向航空飞行器初步设计、气动仿真验证、教学演示等多场景需求，可实现4位与5位NACA标准翼型的快速生成，覆盖低速通用航空飞机、轻型运动飞机、航模无人机等多类飞行器的翼型选型需求，能够直接对接气动仿真分析、翼面结构初步设计、风洞试验模型加工等下游环节，解决传统翼型坐标手动录入效率低、点位误差大、参数调整繁琐的痛点。

从功能特性来看，该翼型宏支持多维度核心翼型参数的自定义配置：可直接设定翼型最大相对厚度，适配不同飞行速度下的结构强度与气动阻力平衡需求；可调整翼型坐标点数量，兼顾曲面光顺度与数据处理效率，满足从快速方案迭代到高精度仿真建模的不同精度要求；支持后缘形式选择，可生成尖后缘或钝后缘翼型，匹配不同加工工艺与气动设计要求；可自定义弦长参数，直接输出符合实际尺寸边界的翼型轮廓，无需后续缩放调整；支持安装攻角设定，可直接生成对应安装姿态的翼型构型，适配机翼与机身的对接装配需求；可调整翼型最大曲率位置与翼型曲率参数，精准匹配不同NACA翼型的气动特性，满足高升力、低阻、失速特性优化等不同设计目标。

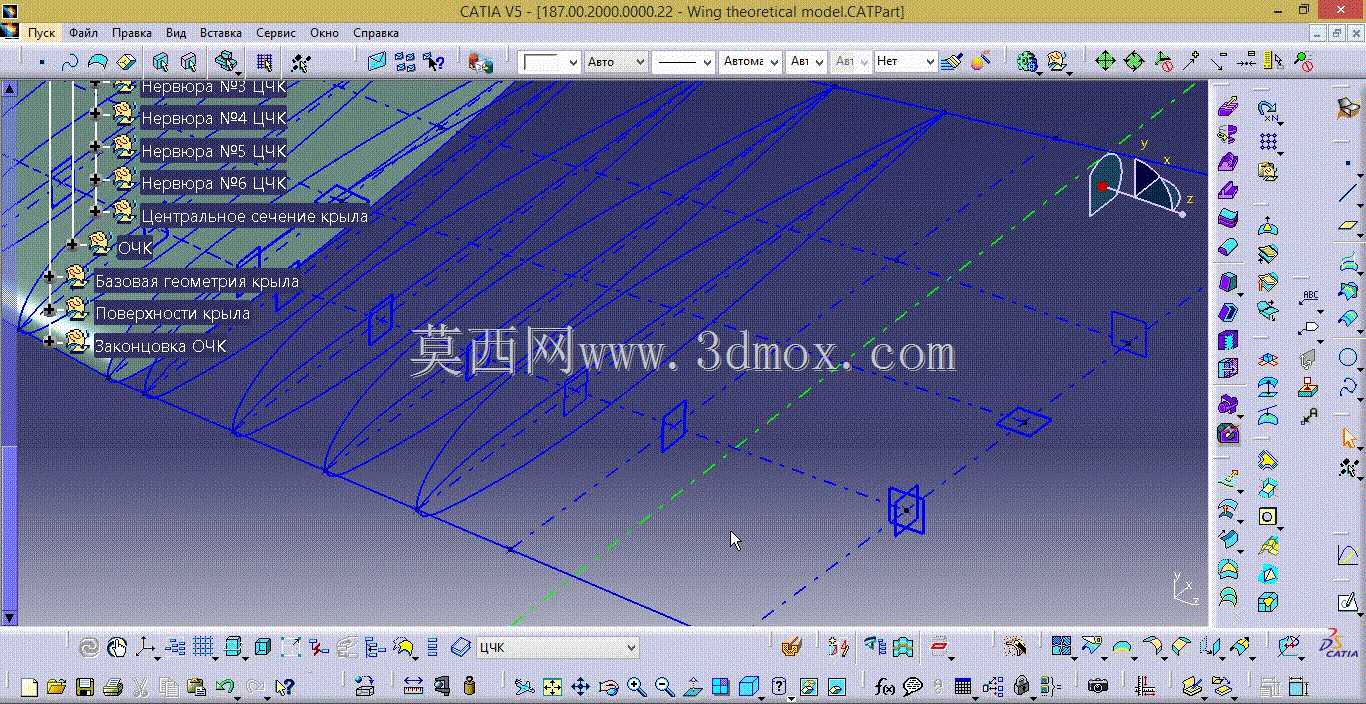

在设计思路上，该翼型宏严格遵循NACA翼型的标准数学定义，通过参数化方程自动计算翼型上下表面的坐标点位，生成的翼型曲线连续光顺，无局部折点或畸变，能够保障后续气动仿真计算的网格质量与结果准确性。宏程序内置坐标系对齐逻辑，生成的翼型默认将前缘点置于坐标原点、弦线沿X轴方向布置，无需额外调整坐标系即可直接用于翼面的拉伸、放样建模，适配常规机翼的建模流程，避免因坐标系偏移导致的后续装配错位问题。针对翼型与机翼的装配对接，生成的翼型轮廓预留了标准的弦长基准与安装定位参考，可直接匹配翼梁、翼肋的结构布置边界，在弦长0到1的全范围内，翼型厚度分布符合标准NACA翼型的变化规律，能够为翼肋结构设计、蒙皮厚度选型提供准确的外形依据。

在实际应用中，设计人员可通过调整参数快速生成多组不同构型的翼型，快速开展气动特性对比筛选，无需重复绘制翼型曲线；在教学场景中，可直观展示不同参数对翼型外形的影响，辅助理解翼型参数与气动性能的关联逻辑；在航模制作场景中，可直接输出对应尺寸的翼型坐标，用于翼肋的切割加工与机翼组装。
