民用运输类飞机机身机翼结构简化设计方案

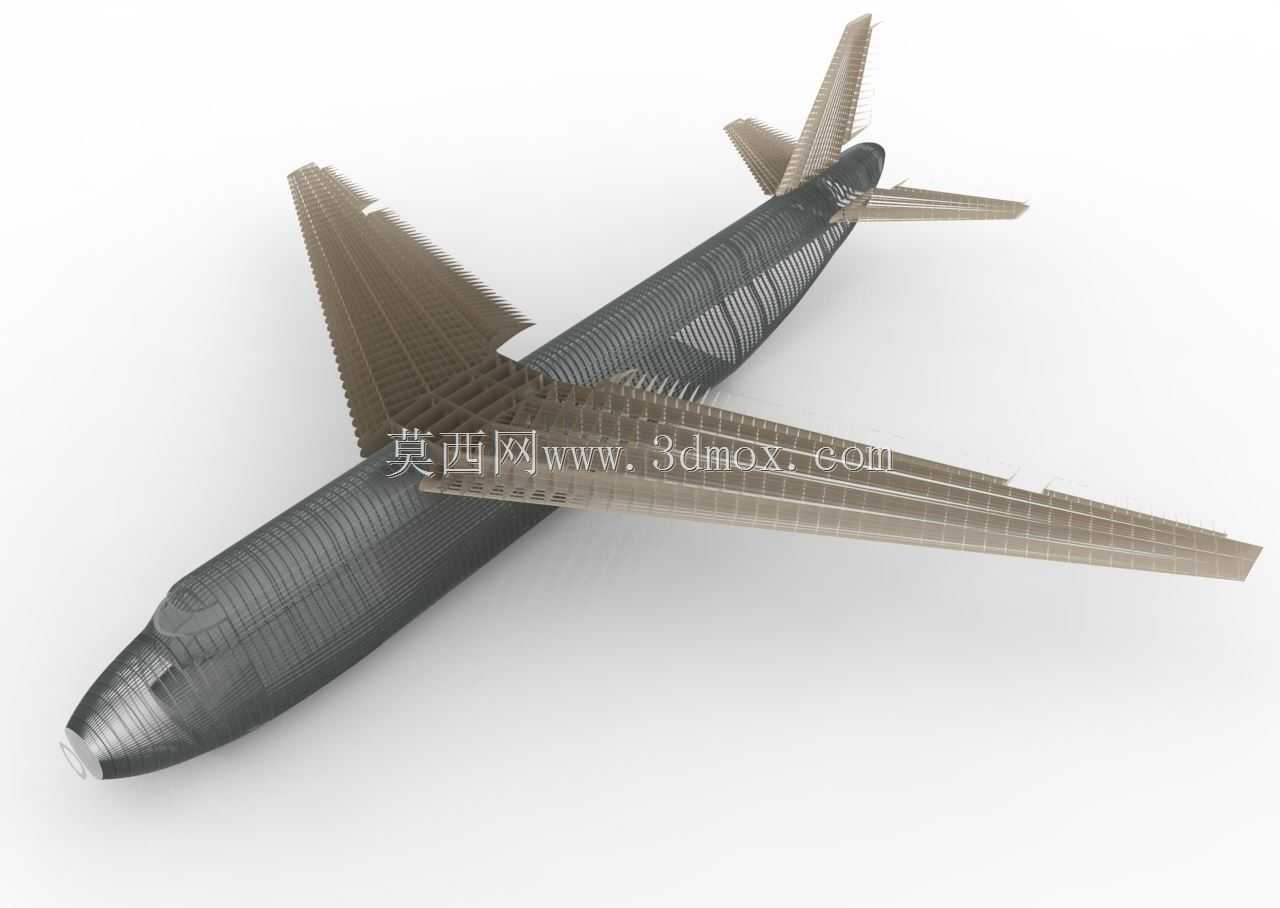

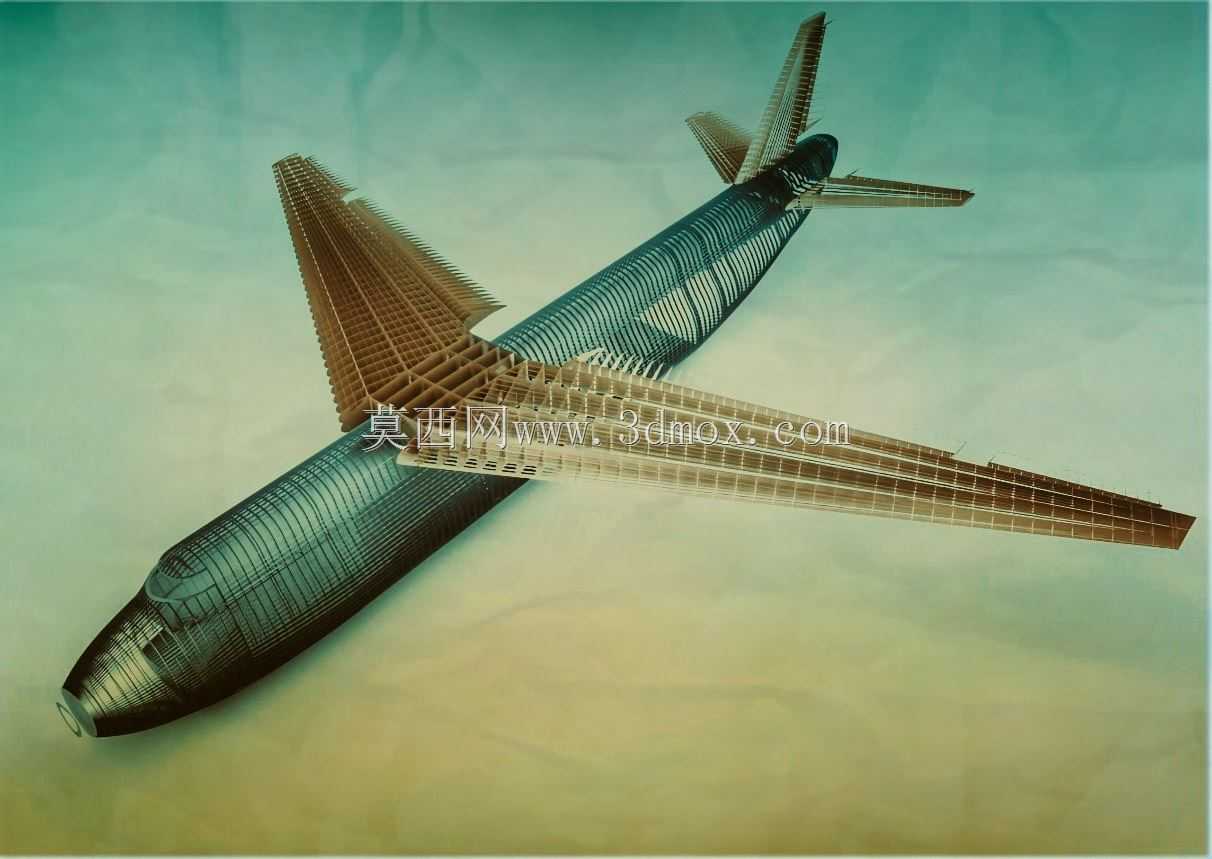

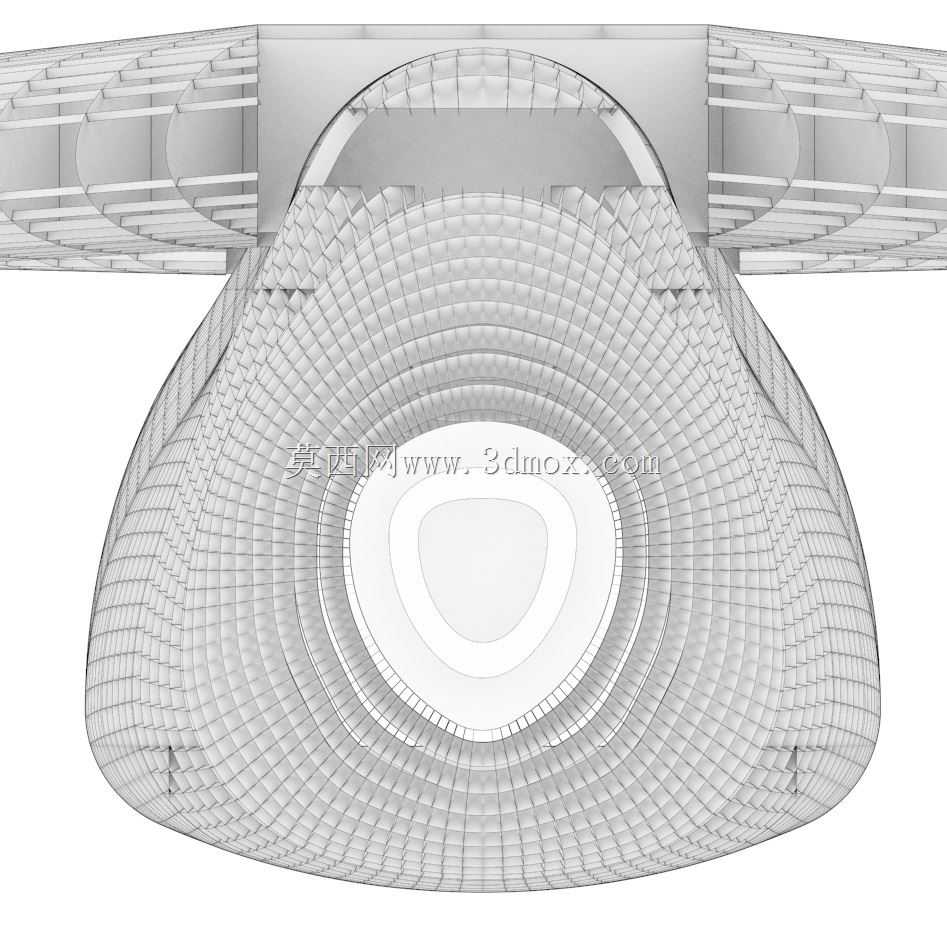

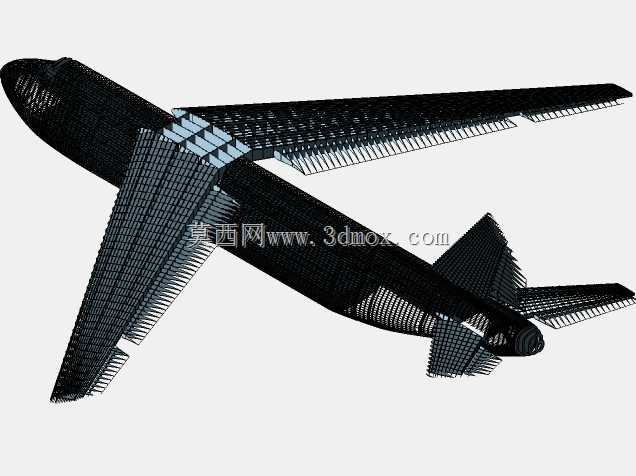

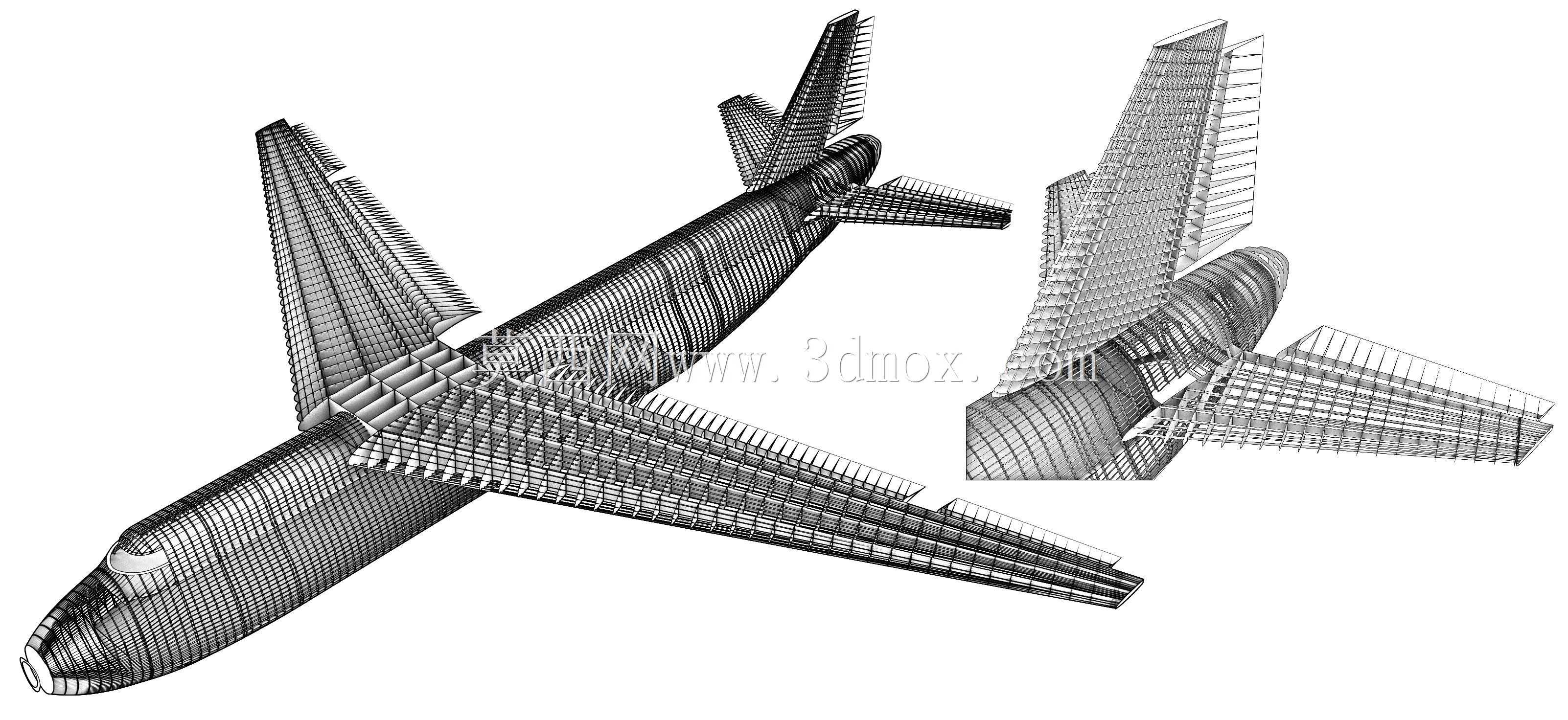

该结构简化方案主要面向航空领域的概念验证、教学演示、初步方案迭代场景，可用于航空类专业的结构认知教学、航空装备展会的概念展示、民用货运飞机前期方案的快速布局验证，也可作为航空文创产品开发的结构参考基底，适配不需要高精度细节还原的轻量化展示需求，能够在保证核心结构逻辑清晰的前提下，大幅降低模型的渲染负载与修改成本，适合多轮方案快速调整的工作场景。从实际用途来看，该方案剥离了非核心的内饰、管路、线缆等附属结构，完整保留了飞机的主承力框架逻辑，清晰呈现机身纵向长桁、横向隔框的网格状承力布局，以及机翼与机身对接的主承力接头位置、尾翼的支撑结构走向，能够直观展示民用运输类飞机的传力路径，帮助使用者快速理解飞机结构从机头到机尾、从翼根到翼尖的载荷传递逻辑，避免复杂细节对核心结构认知的干扰。在功能特性上，该简化结构保留了货运飞机的大容积机身舱段布局，机身截面采用适配货运需求的宽体设计，机翼采用下单翼布局预留了机身下部货舱的装载空间，尾翼采用常规布局保证飞行姿态控制的结构基础，所有结构件均做了轻量化的框架化处理，没有冗余的实体填充，既能够清晰展示内部结构走向，也可以根据后续需求快速在框架基础上添加蒙皮、舱门、货舱固定装置等附属部件，具备极强的拓展性。设计思路上，该方案遵循核心承力结构优先的原则，首先确定机身的总长与最大截面直径，按照等强度原则布置横向隔框的间距，在机翼对接、起落架安装、尾翼支撑等载荷集中区域加密隔框密度，长桁沿机身轴向连续布置保证纵向抗弯能力；机翼部分按照翼型的受力特点布置翼梁与翼肋，从翼根到翼尖逐步减小结构件的截面尺寸，匹配翼尖载荷更小的受力特点，尾翼部分按照安定面与操纵面的分区布置支撑框架，所有结构的连接位置都预留了对接接口，方便后续细化设计时替换为高精度的接头模型。外形尺寸与安装边界方面，该方案按照窄体货运飞机的常规比例设定，机身总长与翼展的比例符合常规民用运输类飞机的设计规范，机身截面的最大尺寸满足标准货运集装箱的装载边界要求，机翼的后掠角度适配亚音速飞行的气动需求，机身下部预留了起落架舱的安装空间，机翼与机身的对接位置避开了主货舱的装载区域，尾翼的高度与宽度满足地面操作的安全边界要求，所有结构的外轮廓都严格控制在常规民用货运飞机的尺寸区间内，不会出现超出机场地面操作、停机位适配的边界问题，能够直接用于初步方案的总体布局匹配验证。
