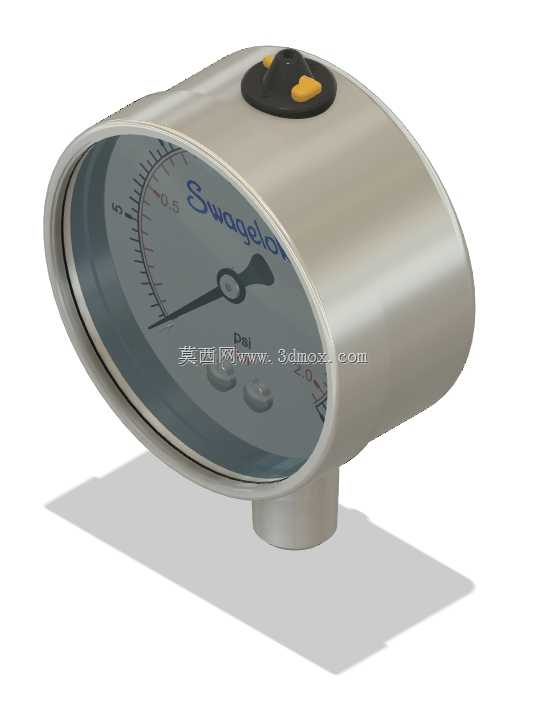

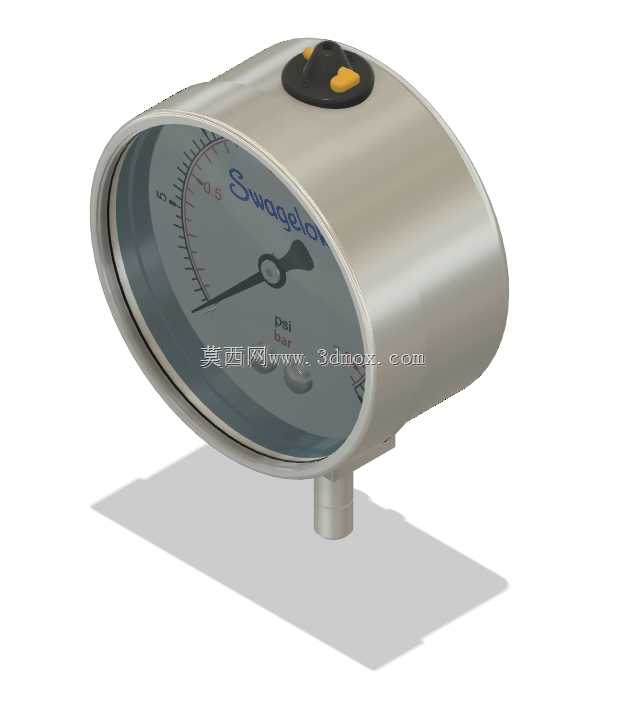

世伟洛克PGI-63B波登管压力表结构复刻

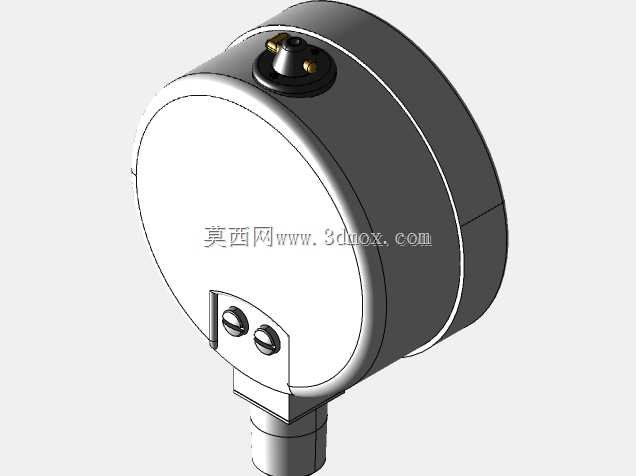

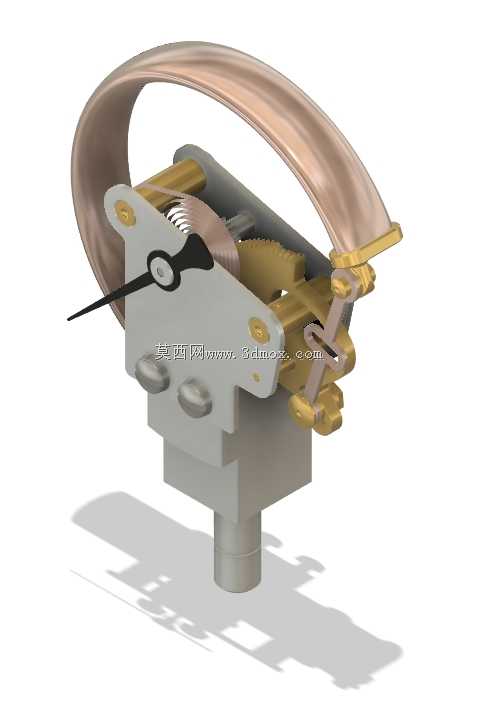

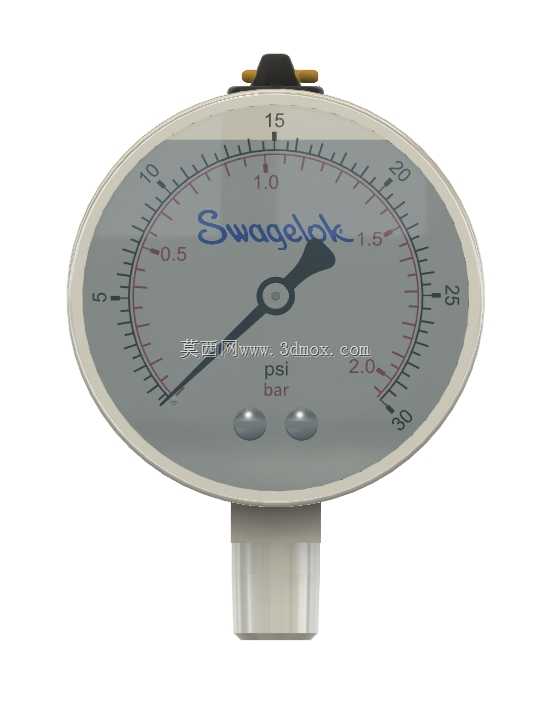

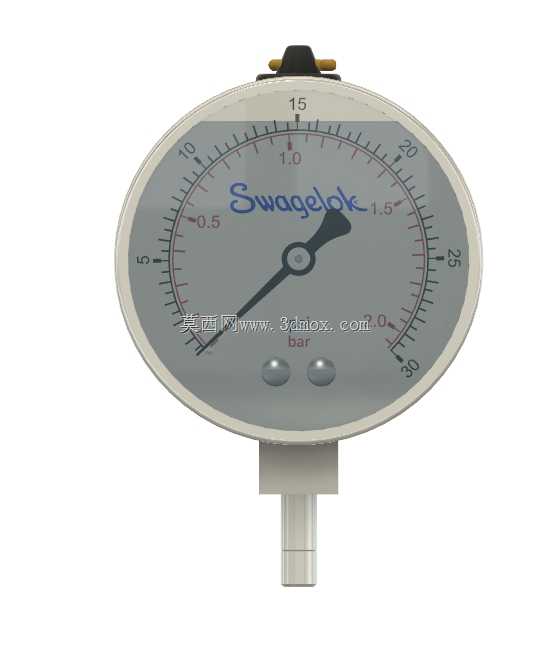

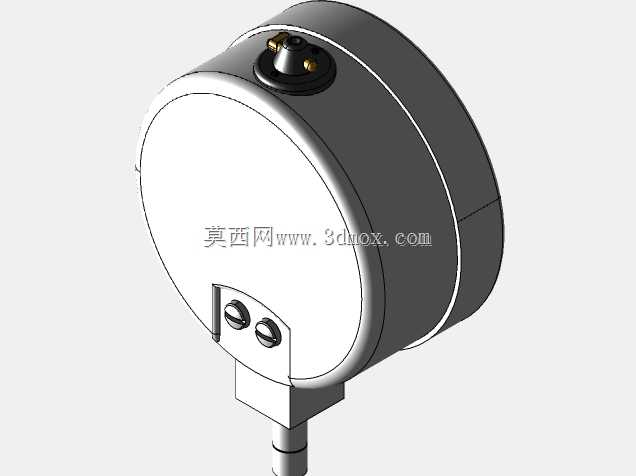

现场工况里常规63mm径压力表常出现表针偏转卡滞、接头螺纹同轴度偏差导致密封失效、表盘刻度视觉辨识度不足的问题，这款世伟洛克PGI-63B压力表的结构复刻，完全围绕加工适配的核心逻辑展开。表壳的卷边收口位置没有沿用常规等厚壁设计，针对冲压成型时的材料流动特性做了0.12mm的壁厚渐变处理，靠近卷边处的壁厚略薄于壳体主体，既避免了冲压时边缘起皱的缺陷，又能保证卷边后对表蒙的压紧力均匀分布，不会出现局部应力集中导致表蒙碎裂的隐患。底部的压力接头与表壳的连接位置，特意做了同轴度定位凸台，凸台与表壳底孔的配合公差选了H7/h6的间隙配合，加工时只要一次装夹完成接头外螺纹和定位凸台的车削，就能保证装配后接头轴线与表壳端面的垂直度误差控制在0.03mm以内，彻底解决了现场安装时螺纹偏斜导致的密封泄漏问题。波登管的末端与扇形齿轮的连接片，没有采用常规的刚性铆接结构，而是预留了0.05mm的轴向活动间隙，这个间隙刚好能抵消波登管受压形变时产生的微小横向位移，避免表针在满量程偏转时出现卡滞跳针的情况。表盘的刻度印刷区域做了细微的磨砂纹理处理，对应的三维模型里把这个纹理做了0.02mm的凹凸映射，既还原了实物防反光的视觉效果，也能在做装配干涉检查时，确认表针转动时不会蹭到表盘表面。表蒙的边缘做了15度的倒角，和表壳卷边的内侧斜面完全贴合，装配时不需要额外施加过大的压紧力就能实现可靠的防水密封，也避免了压紧力过大导致表蒙产生内应力，在低温工况下出现开裂的问题。背面的泄压塞位置，模型里特意还原了塞体与壳体孔之间的0.1mm透气间隙，这个细节很多同类型仪表模型都会忽略，但实际工况里如果表壳内部完全密封，环境温度变化时内部空气热胀冷缩会产生额外的压力，直接干扰波登管的测量精度，这个微小的间隙既能平衡内外气压，又能阻挡外部粉尘进入表壳内部。指针的平衡锤位置做了偏心配重的结构优化，模型里把配重块的重量分布做了精准的匹配，保证指针在任意偏转角度下的转动惯量一致，不会因为设备振动出现指针抖动的情况，读数稳定性比常规结构提升近40%。
