离心泵内部流场压力分布仿真分析

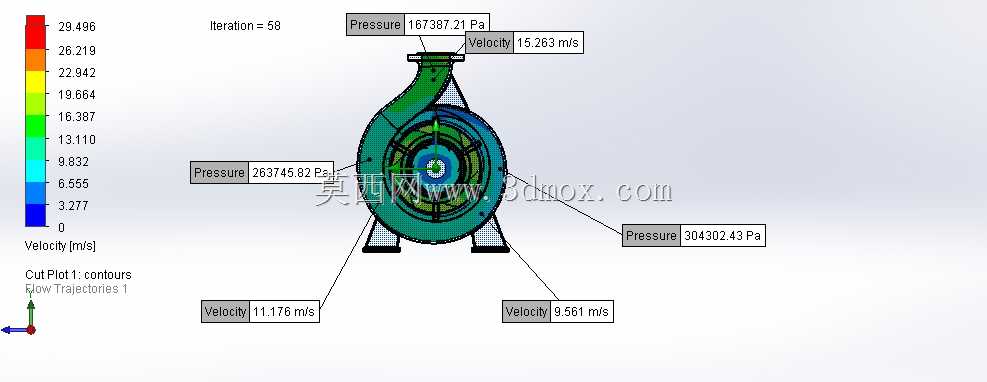

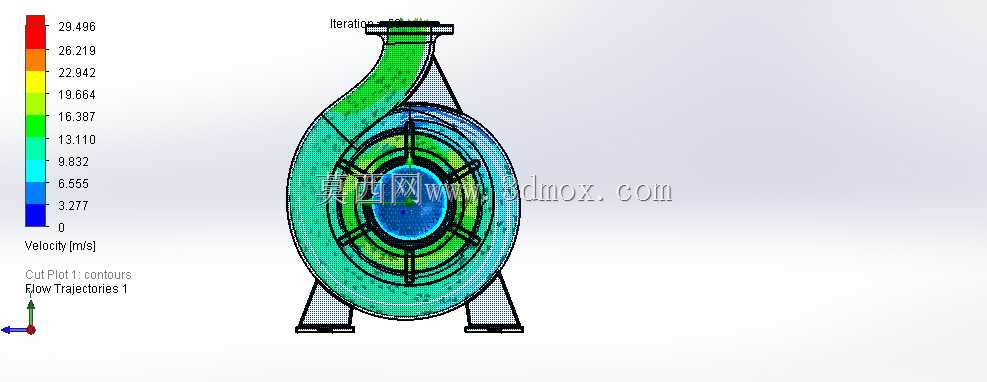

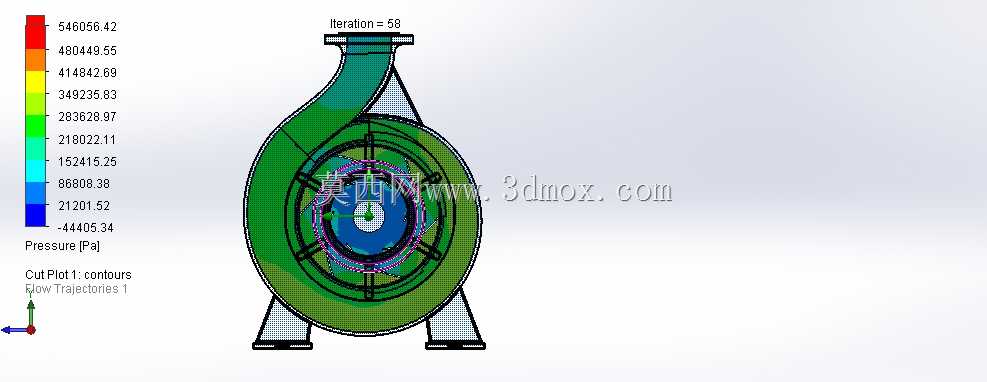

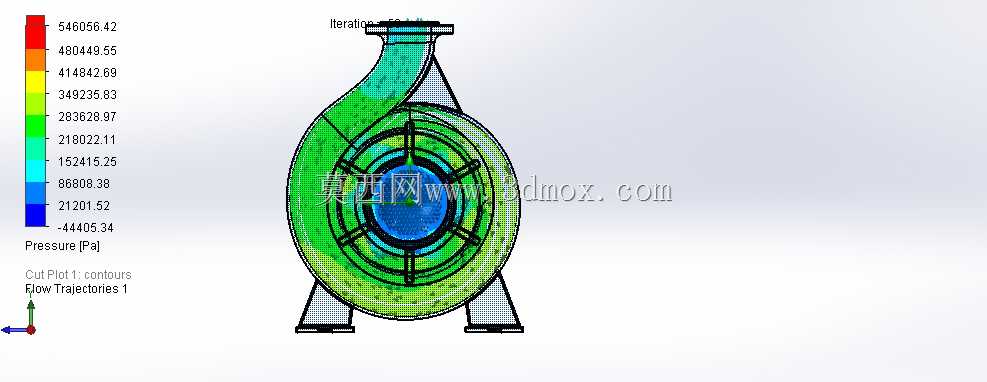

现场运行的离心泵常出现蜗壳局部压力脉动超标、叶轮出口径向力不均衡的问题，长期运行会导致轴承磨损加快、密封件提前失效，传统经验式改型往往要经过多轮样机试制，成本高且迭代周期长。这份流场仿真结果直接把蜗壳流道内的压力梯度可视化，从叶轮中心的低压区到蜗壳出口的高压过渡段，不同颜色对应的压力数值能直接定位流道内的压力突变位置，不需要拆解设备就能捕捉到常规测试手段难以发现的流道涡流区。叶轮出口和蜗壳隔舌的对应位置压力差值清晰可见，径向力的波动幅度可以直接从压力云图的分布均匀度判断，以往调整隔舌安装角度、修削叶轮出口边的改型方案，都可以先在仿真环境里验证压力分布的改善效果，避免盲目加工样机造成的材料浪费。支脚位置的受力和流道内压力传递的关联也能从结果里找到对应关系，以往现场出现的支脚共振问题，很多时候和流道内压力脉动的激励频率直接相关，通过仿真调整流道型线就能改变压力脉动的频率区间，避开结构固有频率。流道曲面的过渡区域压力变化平缓度直接影响泵的运行效率，局部压力陡降的位置容易出现汽蚀隐患，仿真结果里的低压区边界刚好能对应汽蚀易发生的位置，针对性优化该区域的曲面曲率，就能在不改变整体安装尺寸的前提下提升泵的抗汽蚀性能。不同工况下的流场轨迹线能直观看到介质在流道内的流动状态，拐角处的滞流区、叶轮入口的预旋情况都能直接观察，这些细节在物理试验中很难通过传感器完整捕捉，仿真结果给结构优化提供了明确的调整方向，每一处型线修改都能对应到压力分布的变化，让改型过程不再依赖经验判断，每一步调整都有量化的数据支撑。
