带PCB控制单元的集成式伺服舵机结构

项目分类:伺服电机 发布时间:2021-03-21 ID:124866
  • 带PCB控制单元的集成式伺服舵机结构
  • 带PCB控制单元的集成式伺服舵机结构
  • 带PCB控制单元的集成式伺服舵机结构
  • 带PCB控制单元的集成式伺服舵机结构
  • 带PCB控制单元的集成式伺服舵机结构
  • 带PCB控制单元的集成式伺服舵机结构

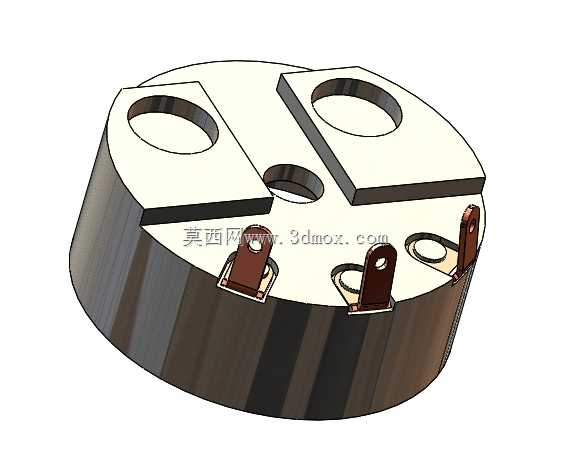

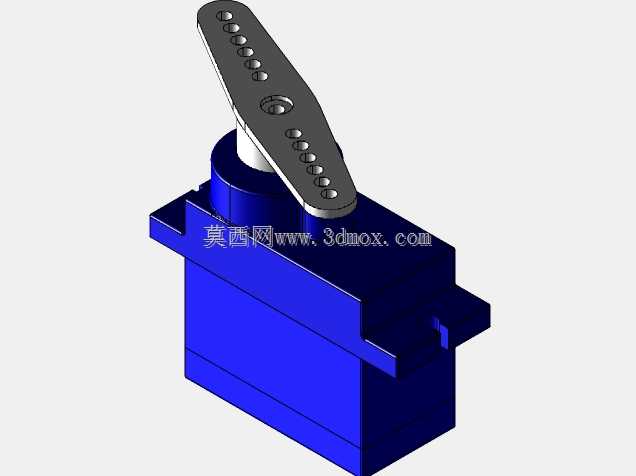

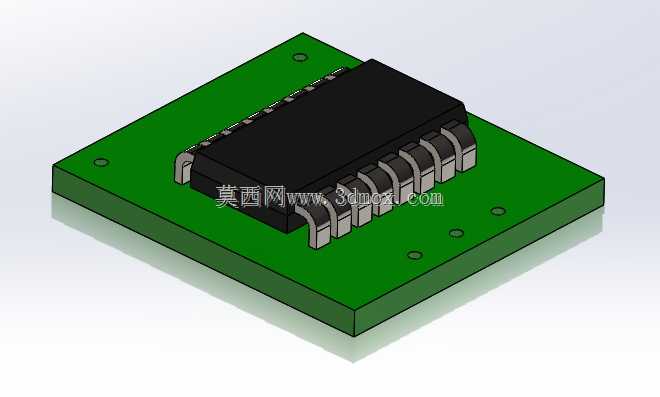

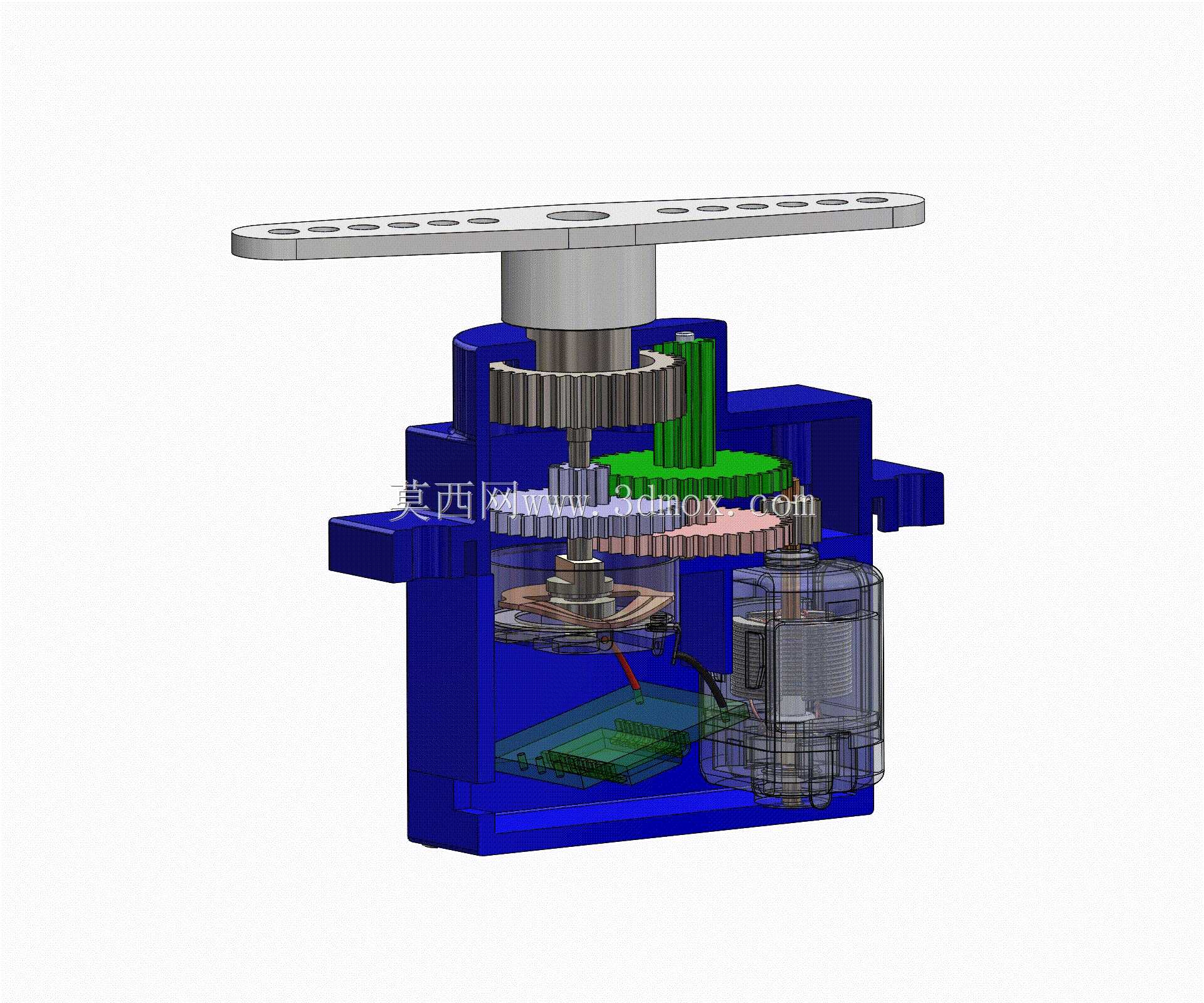

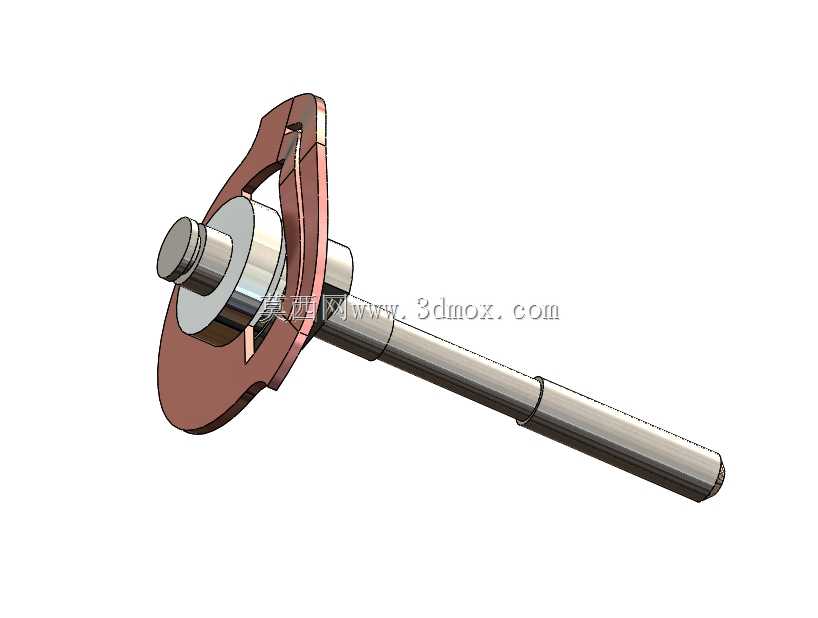

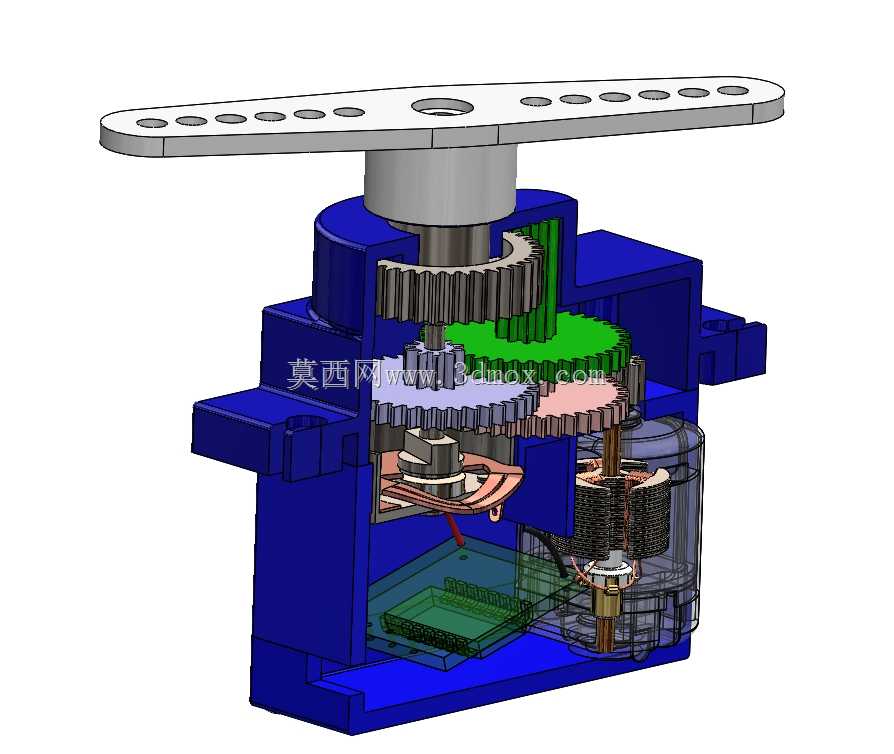

小规格伺服舵机量产时最容易卡壳的点,从来不是动力参数够不够,而是壳体内腔的空间冗余留多留少都出问题。留多了整机尺寸超标装不进航模、小型机械臂的预设安装位,留少了齿轮啮合侧隙没地方调整,负载稍大就打齿,PCB板和电机引线还容易被传动件磨破绝缘层造成短路。这套集成结构把上层输出摇臂的安装凸台直接压在上壳的定位沉台里,摇臂底面和上壳顶面的间隙控制在0.12毫米,既不会因为间隙过大出现输出端晃动,也不会因为摩擦阻力过大消耗电机扭矩。三层减速齿轮的排布没有走常规的同轴对齐路线,中间的过渡齿轮轴直接嵌在壳体的一体化定位柱里,省去了额外的轴套零件,定位柱和壳体一体注塑成型,同轴度误差能控制在0.02毫米以内,比后期压装铜套的结构省了两道装配工序,还避免了铜套松脱的隐患。下层的直流电机斜置在壳体右下角,电机输出轴的齿轮和第一级减速齿轮的啮合点刚好避开PCB板的元件最高处,引线顺着壳体内壁的走线槽布到PCB的焊盘位置,走线槽边缘做了R0.3的圆角,不会割破导线外皮。PCB板直接卡在壳体底部的四个卡扣里,不需要打螺丝固定,卡扣的高度刚好让板上的电位器转轴对准最后一级减速齿轮的中心孔,装配时只要把齿轮放到位,电位器就能自动卡进齿轮的定位槽里,不用反复调整零位。蓝色壳体的侧边伸出的两个安装耳,安装孔位做了沉台设计,锁螺丝的时候螺丝头不会突出壳体表面,安装到设备上时能完全贴合安装面,不会出现缝隙。透明的上壳部分能直接看到内部齿轮的啮合状态,后期维护时不用拆开整机就能判断有没有齿轮磨损、异物卡滞的问题。输出摇臂上的多规格安装孔,覆盖了常用的连杆安装尺寸,不用额外做转接件就能适配不同的传动连杆,摇臂的平面度做了特殊控制,安装连杆后不会出现偏摆,传动精度更稳定。
