LM2596直流降压变换器电路板结构设计

项目分类:通用机械零部件 发布时间:2021-03-21 ID:125118
  • LM2596直流降压变换器电路板结构设计
  • LM2596直流降压变换器电路板结构设计

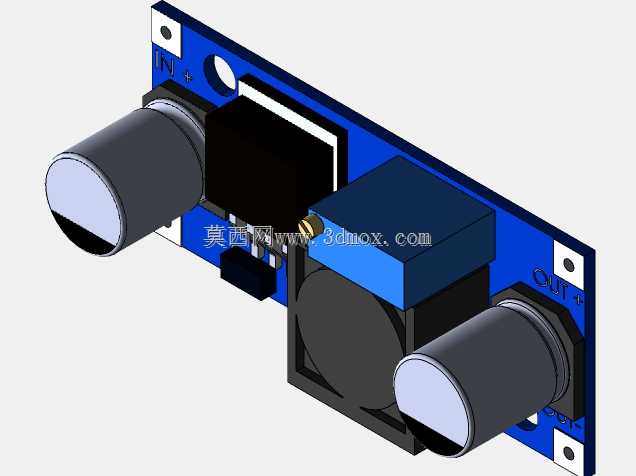

本次呈现的是LM2596架构直流降压变换器的实体结构设计,这类器件是电子供电链路中极为常用的电压转换部件,广泛适配各类低压直流供电场景,从小型嵌入式开发板、DIY电子制作项目,到工业现场的传感器辅助供电、车载电子设备的电压适配,再到通讯终端的稳压供电支路,都能见到这类降压模块的应用身影。它的核心作用是将较高幅值的直流输入电压,稳定转换为负载所需的较低直流电压,在输入电压存在小幅波动、负载电流动态变化的工况下,依然能保持输出电压的稳定,为后端用电设备提供可靠的供电保障,避免电压不稳造成的设备工作异常、元件损坏等问题。

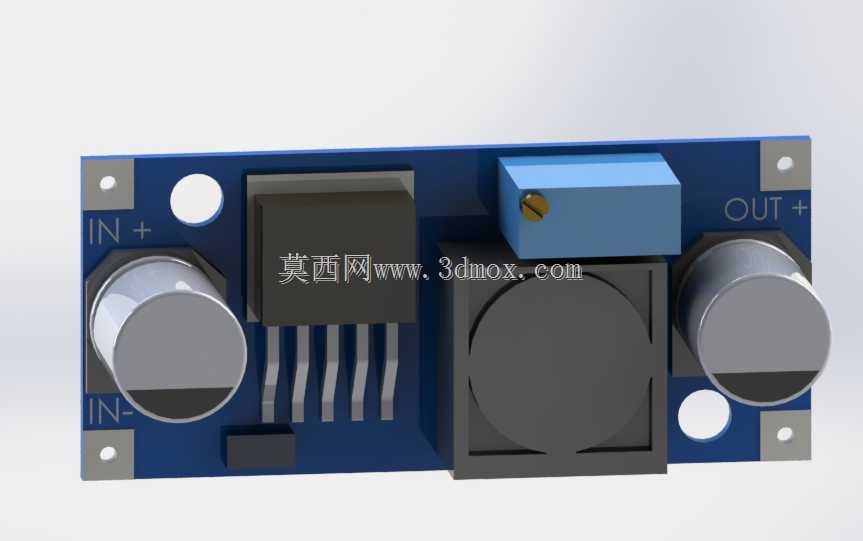

从功能特性来看,该模块围绕LM2596开关稳压芯片搭建核心电路,输入端配置大容量电解电容来滤除输入线路携带的纹波,抑制输入侧的电压尖峰,保障芯片输入供电的平稳;输出端同样搭配电解电容与储能电感,配合芯片完成开关稳压的能量传递与输出滤波,板载的可调电位器可以灵活调整输出电压的幅值,覆盖常用的低压直流输出区间,能够适配不同额定电压的负载需求。板端清晰标注输入正负极、输出正负极的丝印标识,能够避免安装接线时的极性反接问题,降低现场装配的出错概率。

在设计思路上,整体采用单面板布局结构,将发热相对明显的稳压芯片、功率电感布置在板卡通风条件较好的区域,兼顾散热效率与元件排布的紧凑性,在保证电气间隙满足安规要求的前提下,尽可能压缩板卡的整体占用空间。元件排布遵循电流流向顺序,从输入端子到滤波电容、稳压芯片、储能元件再到输出端子,走线路径短直,减少大电流路径的线路损耗与干扰耦合。

从安装边界来看,板卡四角预留了标准的固定安装孔,既可以通过铜柱配合螺丝完成悬空固定,也能借助扎带穿过安装孔将模块固定在设备机箱的安装梁、走线槽旁,适配不同设备内部的安装空间;板上输入输出端的接线位置预留了充足的操作空间,方便导线焊接或者接线端子的装配,不会因为元件排布过于紧凑导致接线操作困难,整体尺寸适配多数小型电子设备内部的冗余安装空间,不需要对原有设备结构做大幅改造即可完成加装。
