木工集尘吸尘分离装置结构设计

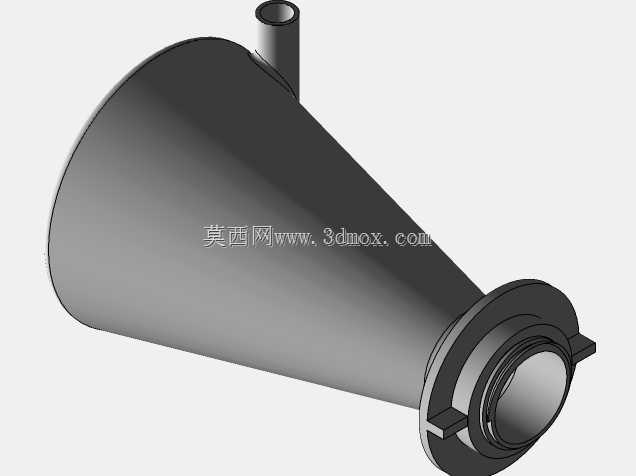

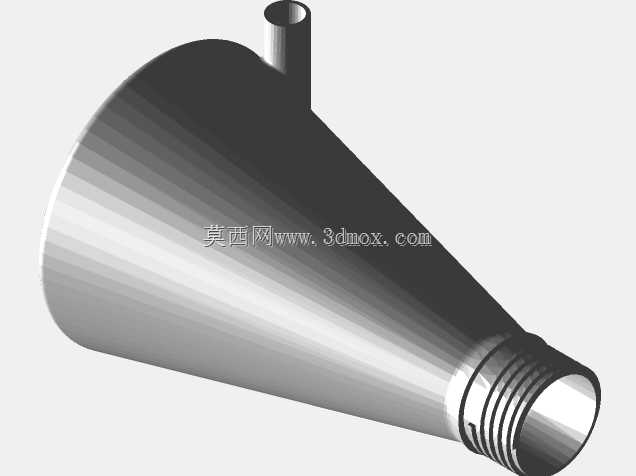

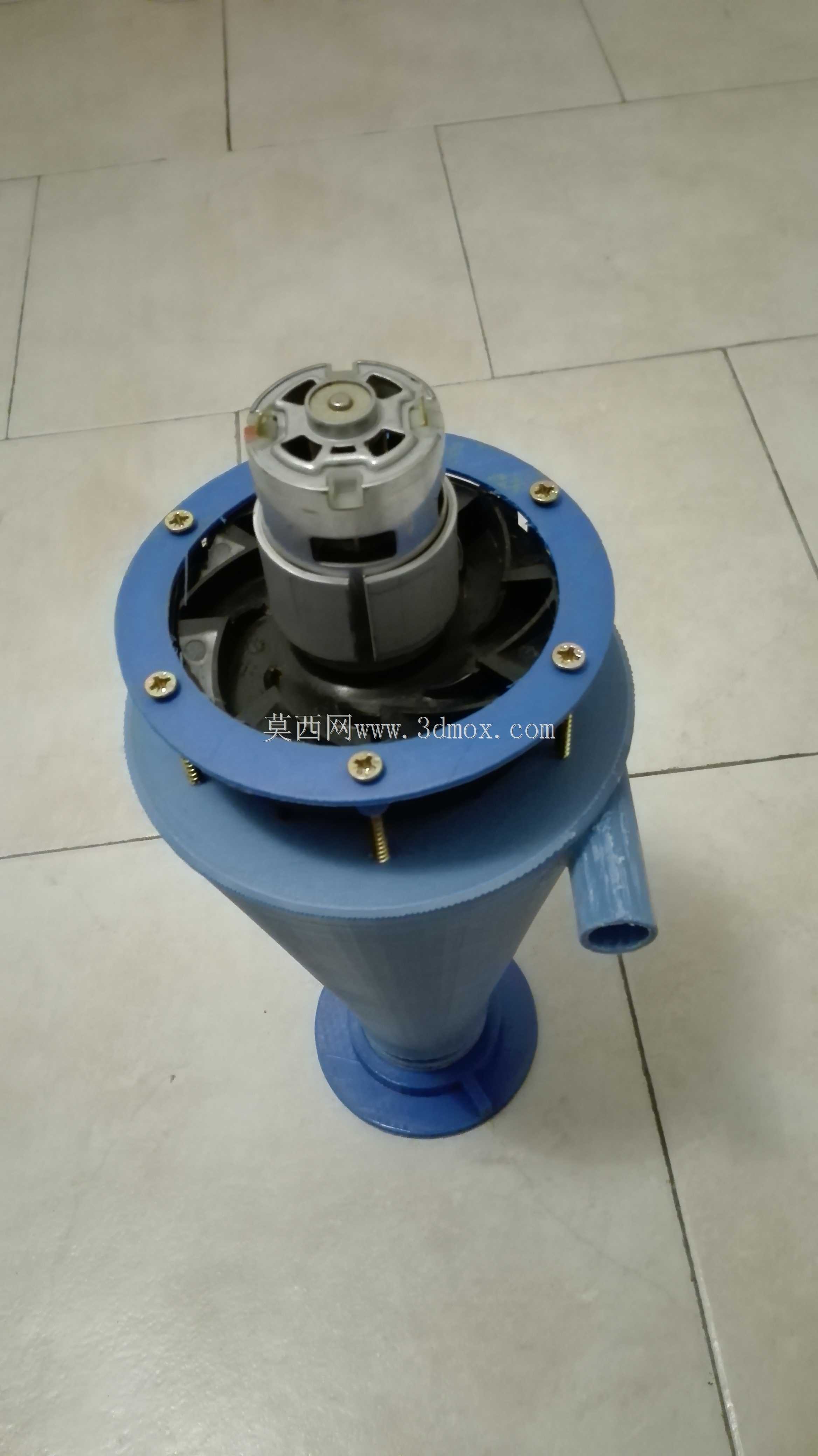

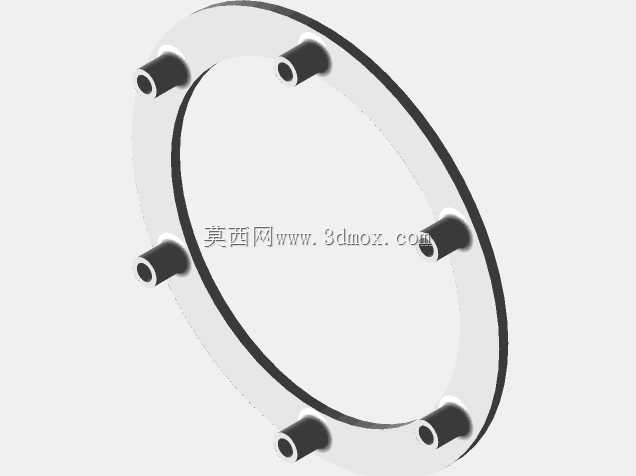

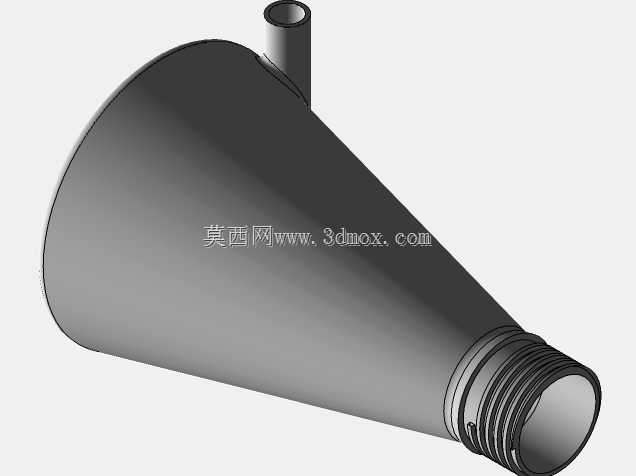

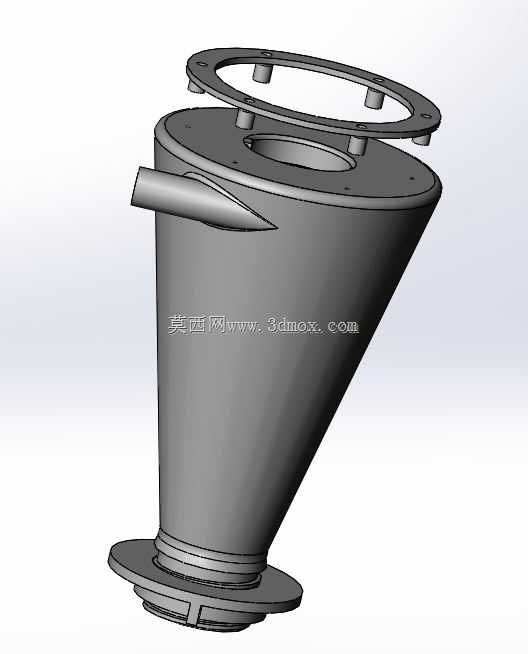

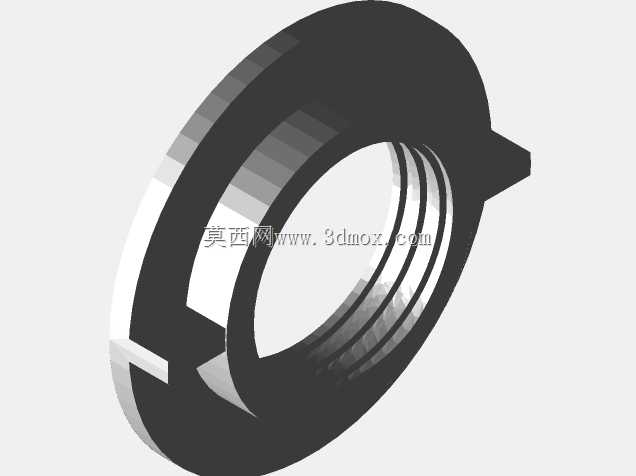

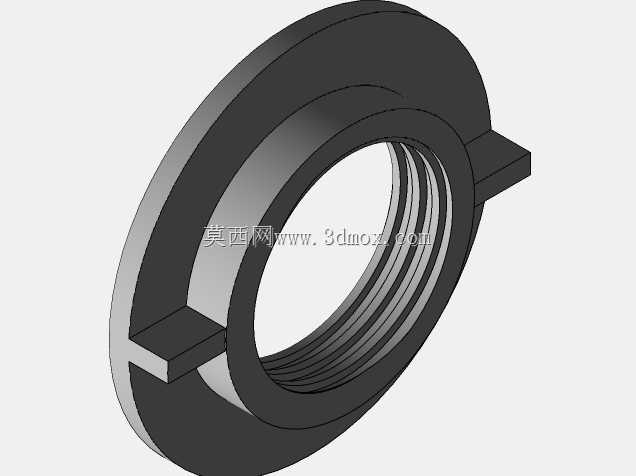

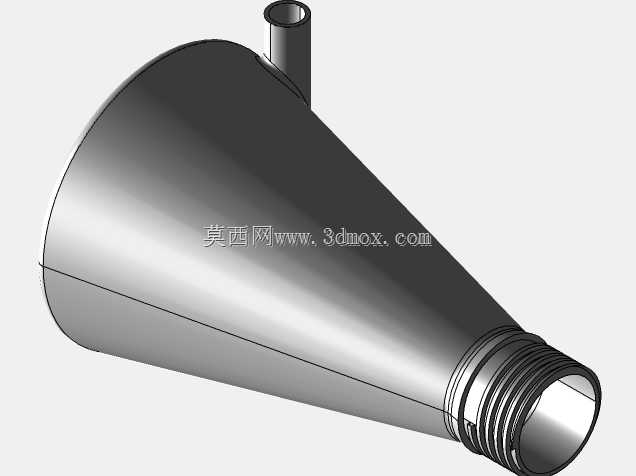

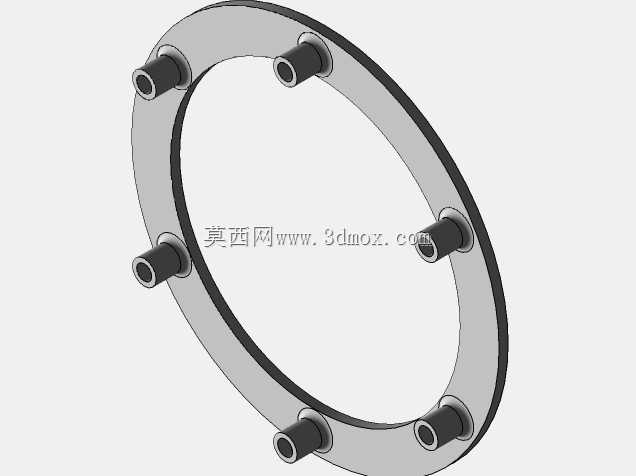

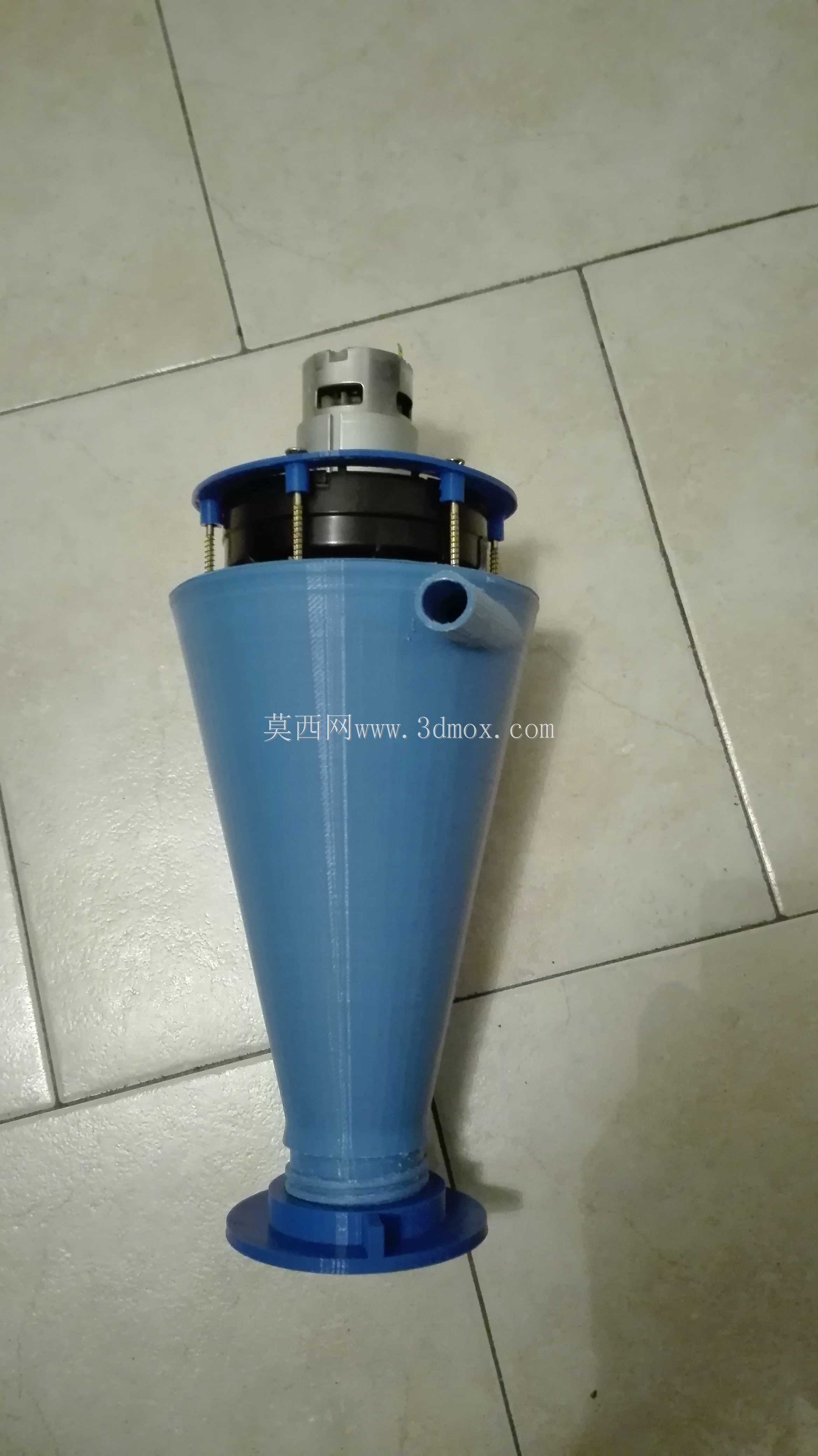

这款集尘装置主要面向小型木工加工作业、DIY木艺工坊以及桌面级3D打印后处理场景设计，核心作用是在打磨、切割、铣削木料的作业过程中，定向抽吸作业区域产生的木屑、木粉以及打磨产生的细微粉尘，避免扬尘飘散到作业空间被操作人员吸入，同时也能减少粉尘附着在加工设备表面造成的部件磨损、电路积尘隐患，也可适配小型打磨工位收集塑料碎屑、轻质金属打磨粉尘等有害浮尘。从功能特性来看，装置采用旋风分离的核心结构逻辑，上部集成负压动力单元，中部为带固定法兰的上盖结构，下部为锥形沉降腔体，侧部设置切向进风接口，含尘气流从侧部接口进入锥形腔体后，会沿腔体内壁形成旋转涡流，大颗粒的木屑、碎屑会在离心力作用下贴壁下滑沉降到腔体底部，经过滤后的气流从上部动力单元排出，能有效减少大颗粒碎屑直接冲击动力叶轮，延长动力部件的使用寿命。设计过程中优先考虑了小型作业场景的安装适配性，上部法兰盘均匀布置了6个金属固定嵌件，可直接通过螺栓将动力单元与锥形腔体锁紧固定，也可适配支架将整套装置吊装在工作台下方或者墙面支架上，不会占用宝贵的桌面作业空间；锥形腔体下部的平底接口可直接对接通用规格的集尘桶或者集尘袋，不需要额外定制转接配件，侧部的进风接口为标准圆管结构，可直接匹配市面常见的波纹吸尘软管，接驳不同的作业吸尘刷头。在安装边界上，整套装置的最大外径控制在适配小型工位的尺寸范围，法兰盘的安装孔位按照通用负压风机的固定孔距设计，不需要对现有风机部件做二次改装即可完成装配，锥形腔体的锥角经过反复调整，既保证了旋风分离的效率，避免锥角过小导致整体高度过高，也避免锥角过大导致气流紊乱影响粉尘沉降效果；腔体侧壁做了等壁厚设计，可通过3D打印直接制作成型，壁厚满足日常使用的结构强度要求，不会因为负压作用出现腔体吸瘪变形的问题，同时整体重量较轻，即使是临时架设在小型工作台边缘也不会出现倾翻风险。装置的动力单元固定位做了下沉式台阶设计，装配时可以直接将风机卡入台阶位，配合法兰盘的固定螺栓，能保证连接位置的密封性，减少负压泄漏导致的吸力损失，进风接口的位置设置在腔体上部靠近法兰的位置，保证进入的气流有足够的下行旋转行程，提升大颗粒碎屑的分离效率，减少进入上部风机的粉尘量，降低风机叶轮的磨损速度，日常清理时只需要拆开下部的集尘容器即可倒掉收集的碎屑，维护操作十分简便，非常适合小型作业场景的粉尘收集需求。
