现代多层民居外观Revit三维设计模型

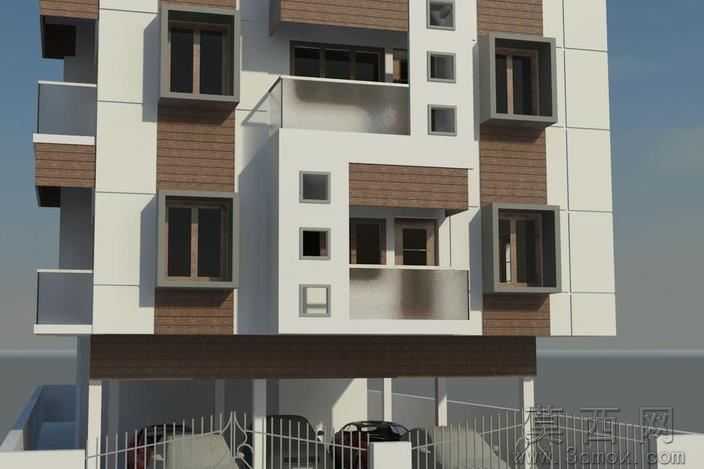

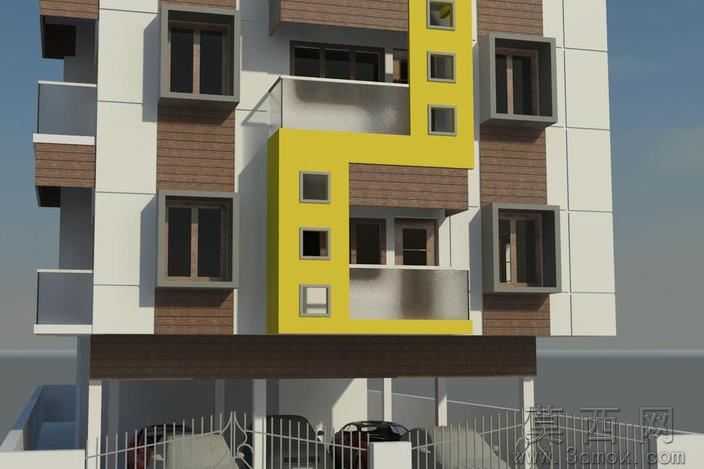

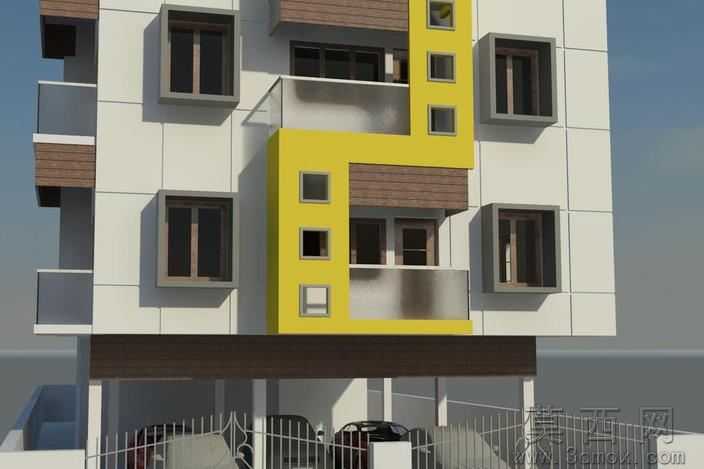

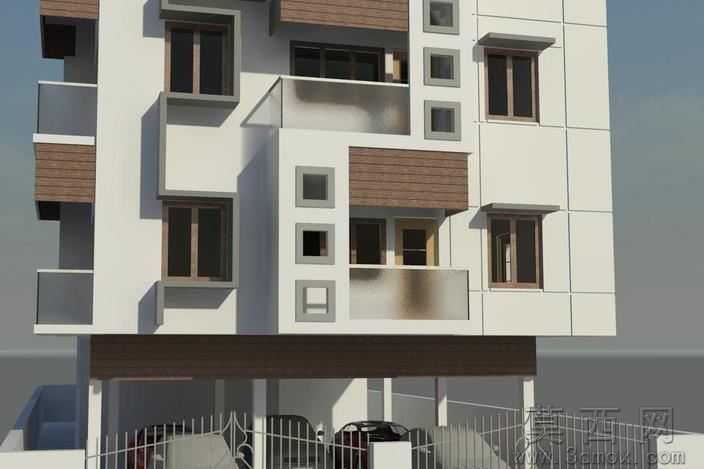

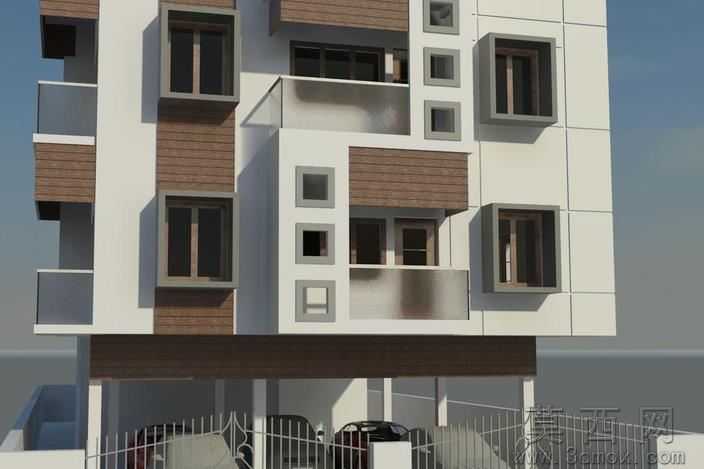

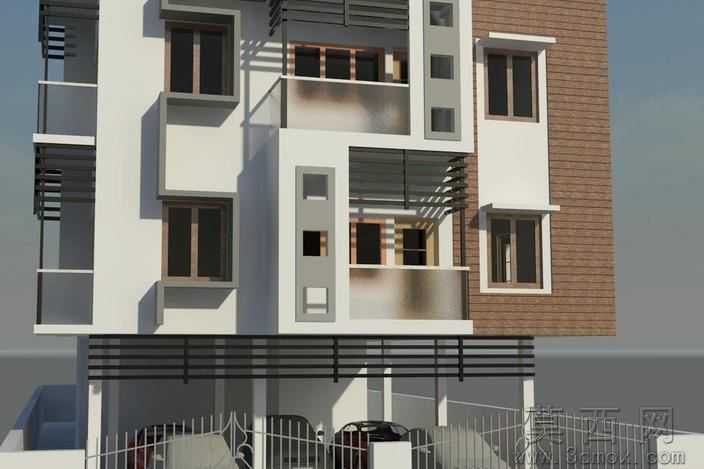

本模型为现代风格多层民用住宅外观三维设计成果，建模阶段以真实城市小型多层住宅的外观尺度为参考，在Autodesk Revit软件中完成全流程搭建，首先通过标高与轴网工具确立建筑整体的竖向分层与横向开间参数，按照三层带底层架空停车区的布局设定总层高，每层层高匹配常规住宅的3米净高要求，横向设置两个开间单元，精准还原建筑外轮廓的凹凸关系，对阳台外挑尺寸、窗洞预留位置、立面装饰构件的突出尺度都做了精确的参数化约束，确保整体比例符合民用建筑设计规范。参数设计环节对所有外观构件做了可编辑参数设置，窗户的长宽尺寸、阳台栏杆的高度、外墙装饰条的宽度都可以通过参数面板快速调整，方便后续根据不同设计需求修改外观方案，同时对不同材质的区域做了图层划分，避免材质赋予时出现面重叠的错误。渲染材质环节针对不同立面区域做了差异化材质配置，建筑主体白色墙面采用哑光外墙涂料材质，调整材质的粗糙度与反射参数模拟真实外墙涂料的质感，侧立面棕色区域采用仿木纹外墙挂板材质，还原木纹的纹理走向与凹凸质感，窗户采用铝合金窗框加透明玻璃材质，设置玻璃的折射与反射参数模拟真实玻璃的透光效果，阳台栏杆采用黑色金属材质，底层架空区域的顶棚采用黑色格栅材质，地面停车区采用水泥地坪材质，所有材质都匹配真实住宅的常用外墙材料，渲染后呈现的效果贴近真实建成状态。结构原理上模型还原了该类小型多层住宅的外观受力逻辑，外挑阳台通过结构梁与主体墙体连接，立面的竖向装饰构件与墙体做一体化设计，窗户上下沿设置混凝土压顶，底层架空区域通过结构柱支撑上部建筑荷载，所有外观结构的呈现都符合民用建筑的结构设计逻辑，没有出现违背建筑常识的结构设计。软件兼容方面，模型为Autodesk Revit原生格式，可兼容Revit2014及以上版本软件打开编辑，同时可导出为FBX、OBJ等通用三维格式，导入3ds Max、SketchUp等其他三维设计软件做进一步的效果调整或方案深化，不会出现构件丢失、面法线反转等兼容性问题。研发教学应用层面，该模型可作为建筑设计专业的外观建模教学案例，帮助学习者掌握Revit软件中建筑立面建模、材质赋予、参数化构件设置的相关操作，也可作为小型住宅方案设计的参考原型，设计师可在此模型基础上调整立面布局、更换材质风格快速生成不同的住宅外观方案，同时也可用于建筑效果图制作的基础模型，搭配场景素材快速产出住宅外观渲染成果，适合建筑设计初学者、住宅方案设计师、效果图制作人员使用。
