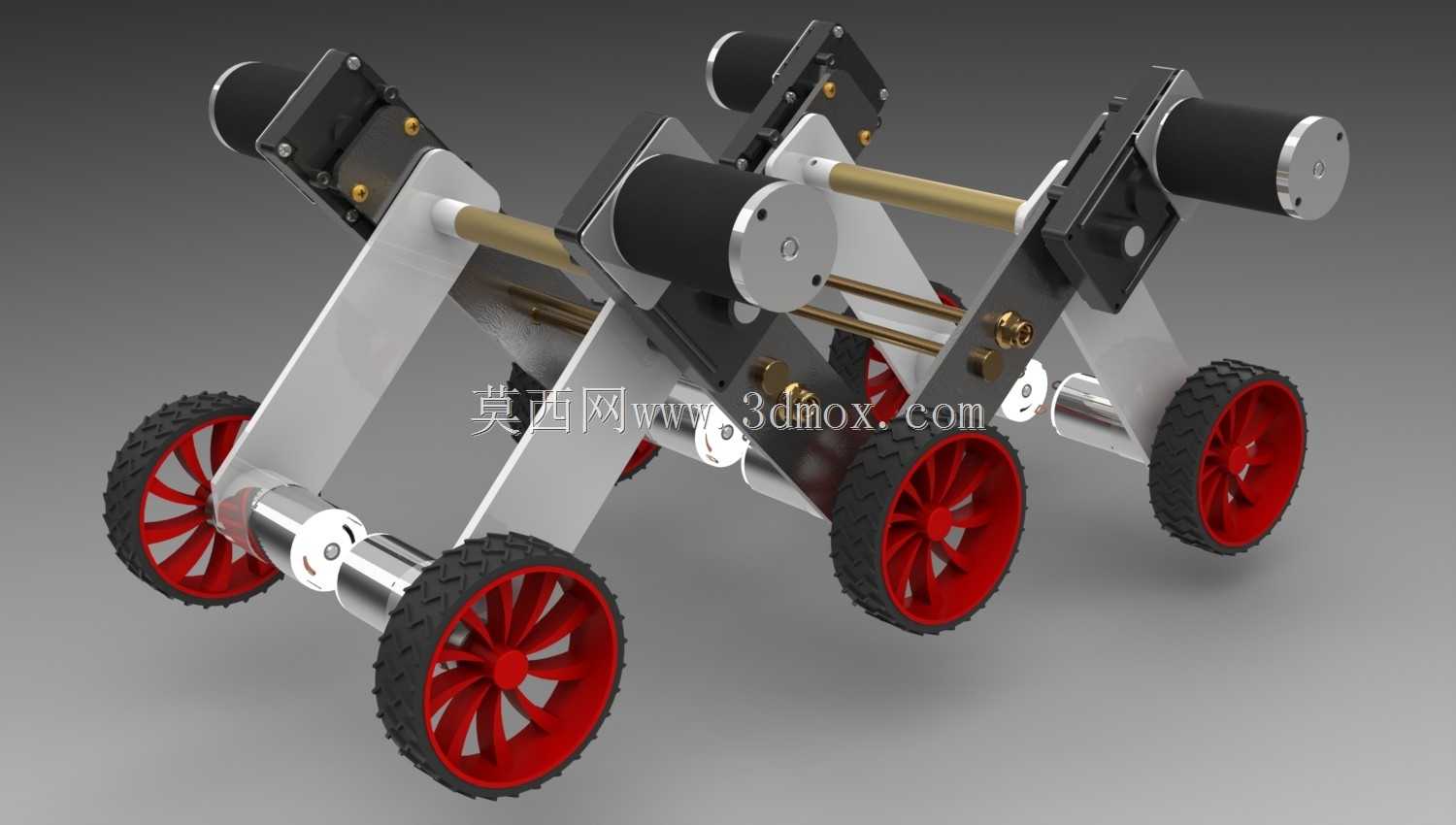

六轮摇臂式越障探测移动小车结构

这款轮式移动行走机构主要面向非结构化地形的探测、巡检作业场景设计，可搭载各类传感检测模块，应用在厂区管道巡检、野外地形勘探、狭小空间搜救、教学科研试验等场景中，能够在存在碎石、台阶、沟壑的复杂路面上稳定行进，替代人工进入存在安全风险的区域完成数据采集、环境探查类工作。

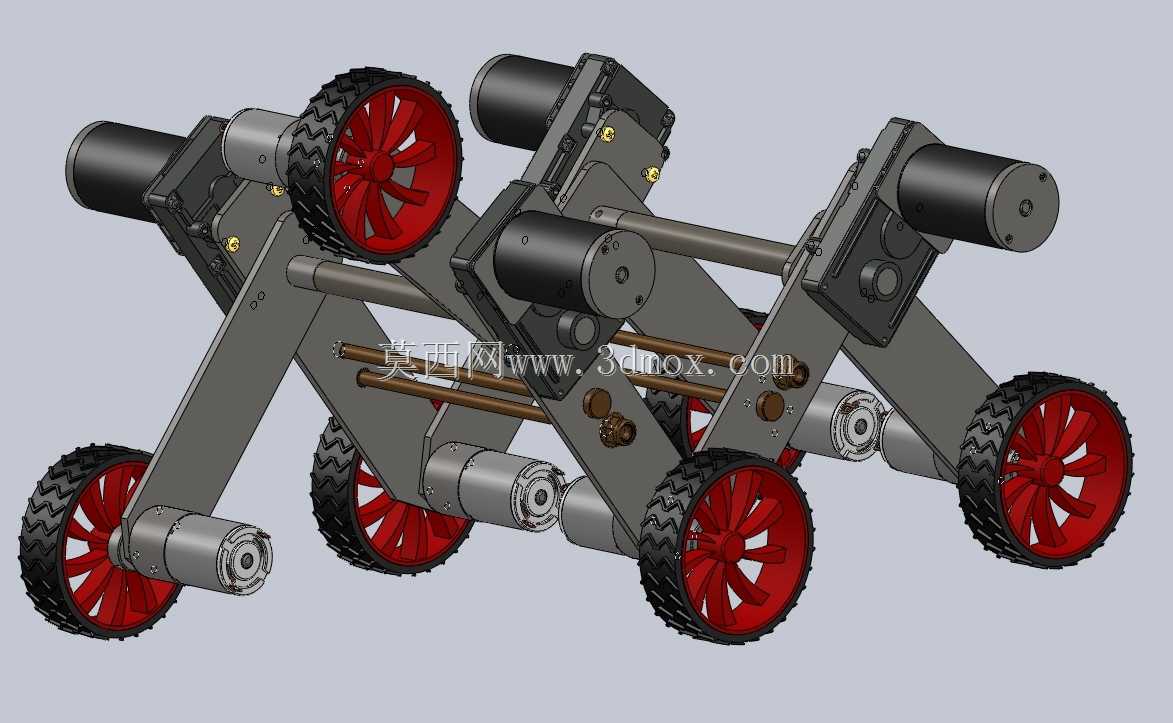

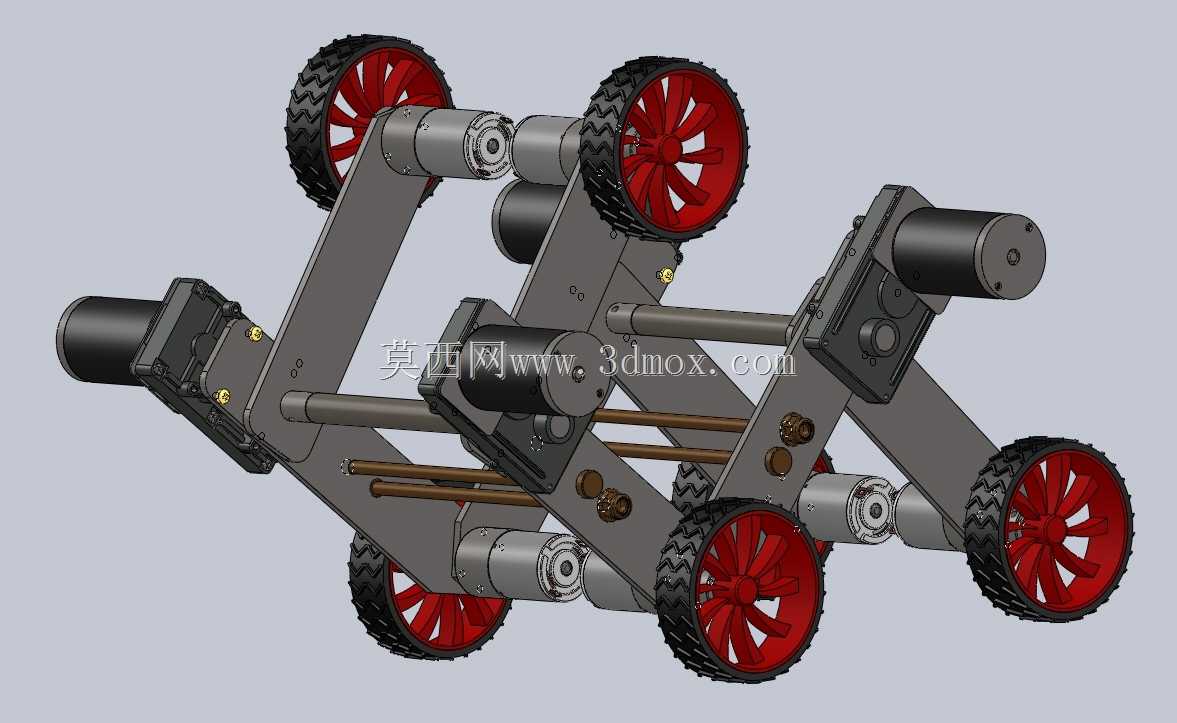

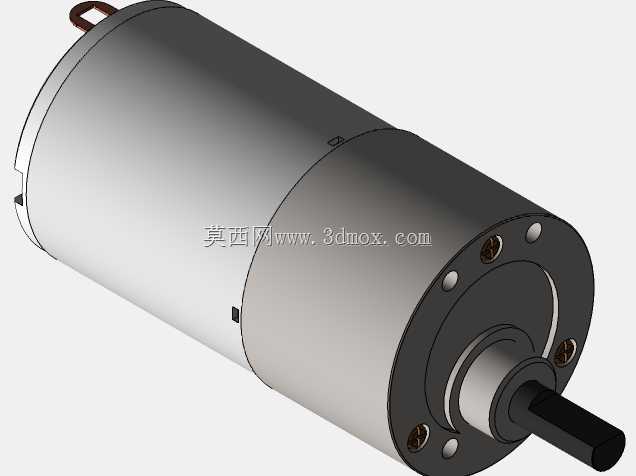

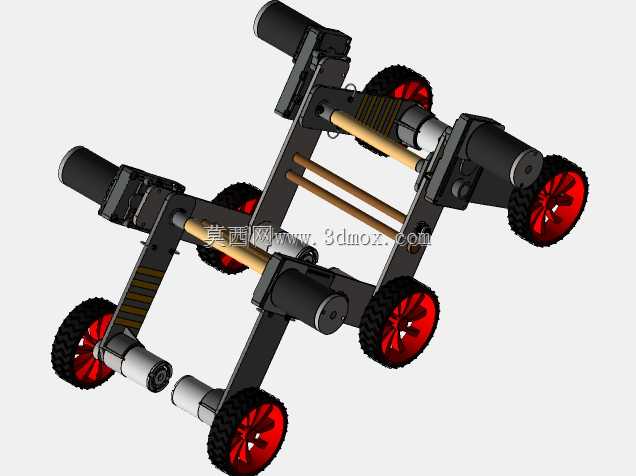

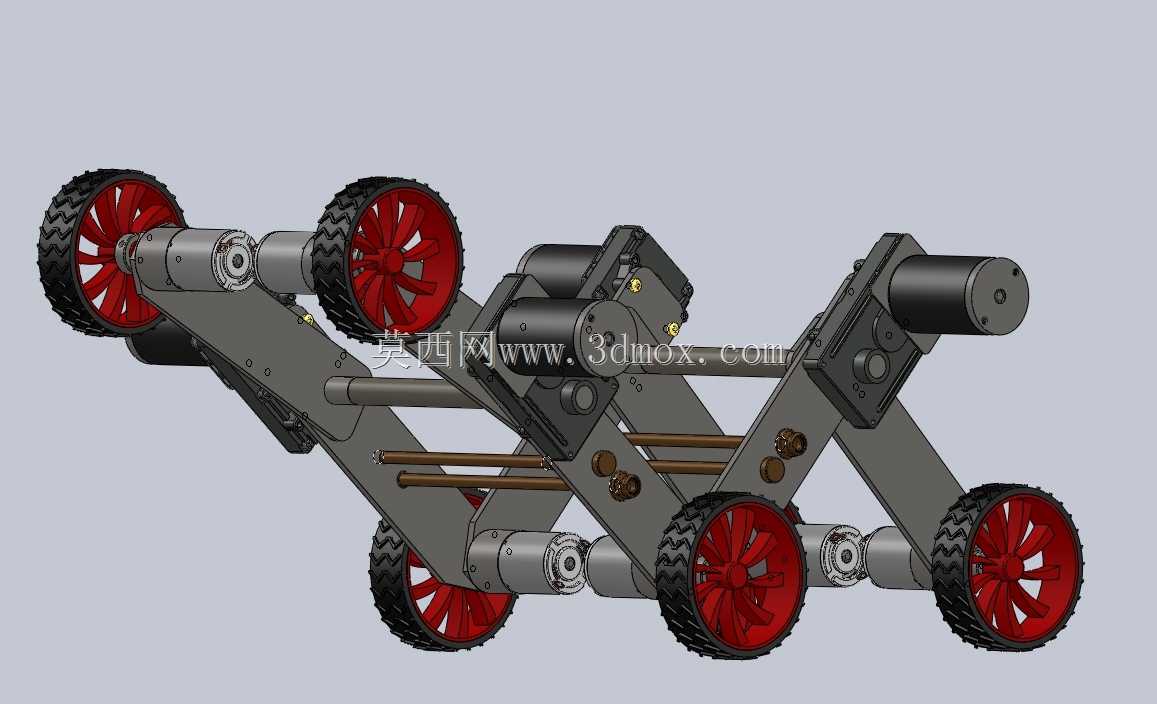

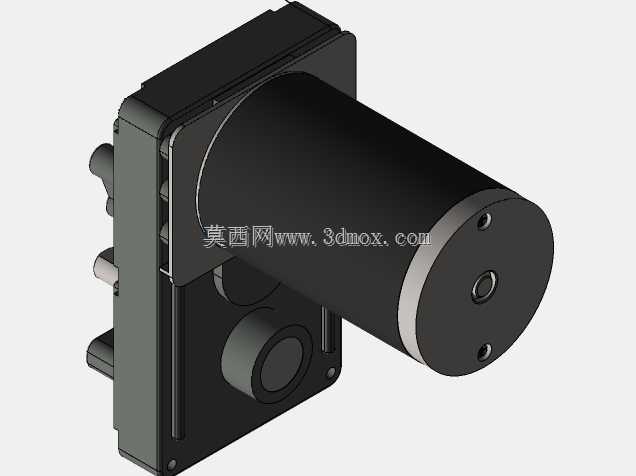

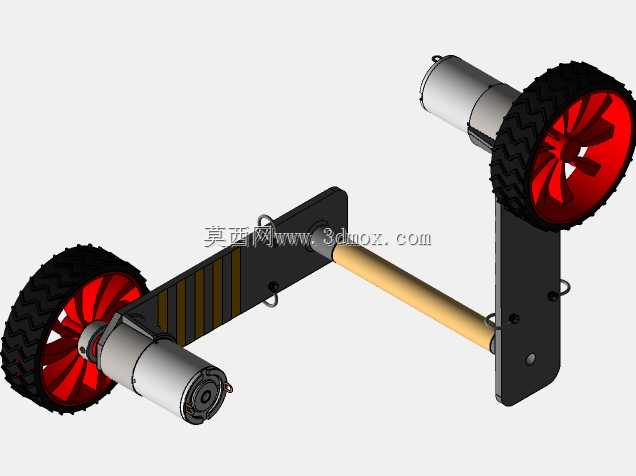

从功能特性来看，该机构采用双侧对称的六轮布局，搭配独立的摇臂式悬架结构，每侧三个行走轮通过铰接式摇臂与主体车架连接，行进过程中摇臂可随地形起伏自适应摆动，始终保证所有车轮与地面保持有效接触，避免单轮悬空导致的动力流失或侧翻风险，越障能力远优于常规固定底盘的四轮移动平台。每个行走轮都匹配独立的驱动单元，动力直接传递至轮端，省去了复杂的长传动链路，既降低了传动过程中的动力损耗，也减少了机构卡滞的故障点，同时可通过两侧轮组的差速控制实现原地转向，大幅缩小了平台的转向半径，适配狭窄空间内的移动需求。

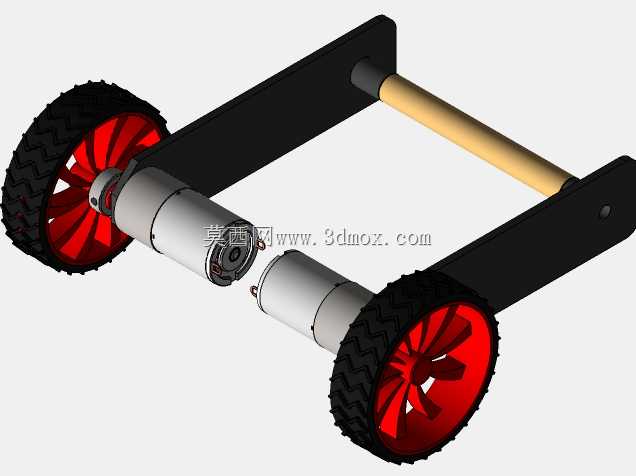

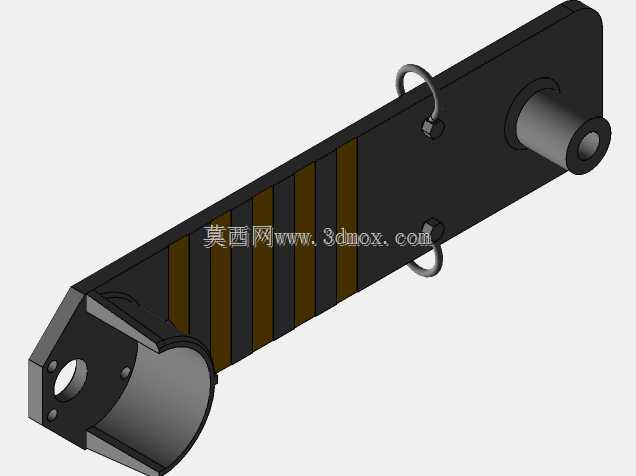

设计思路上，整体结构采用模块化拆分逻辑，车架主体通过型材连接杆实现左右两侧悬架的固定连接，驱动模块、轮组、摇臂构件均为独立可拆单元，后期维护更换时无需拆解整体结构，可快速完成故障部件的替换。摇臂铰接位置设置了限位结构，避免摆动幅度过大导致的构件干涉，同时预留了传感器、控制板、供电模块的安装位，上层搭载平台做了平整化处理，可根据不同作业需求灵活搭载视觉摄像头、气体检测传感器、温湿度采集模块等不同功能组件，拓展性较强。

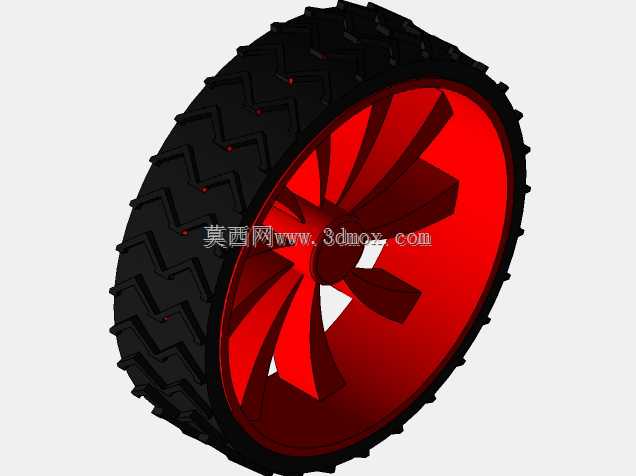

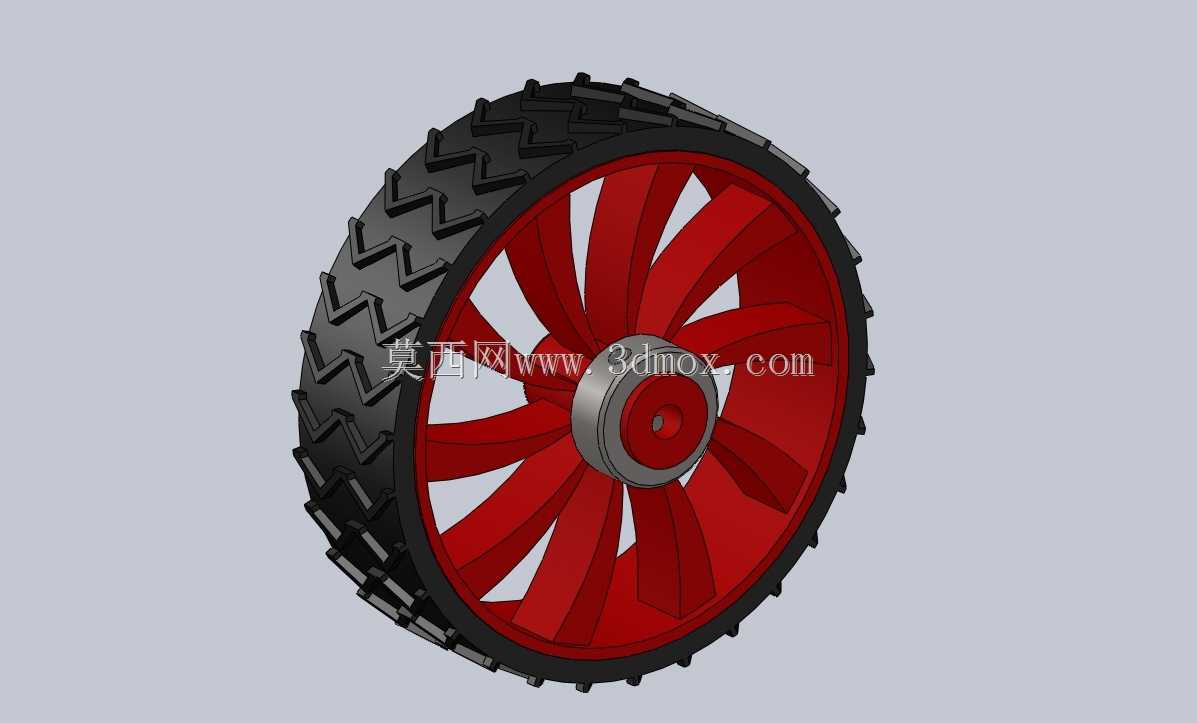

从安装边界与尺寸适配来看，该机构整体宽度控制在常规巡检通道的通行尺寸范围内，轮组采用大纹路橡胶胎面搭配硬质轮毂，既保证了与粗糙地面的摩擦力，也控制了整体自重，摇臂摆动行程经过测算，可顺利越过高度不超过轮径三分之二的垂直障碍，跨越宽度不超过轮组轴距一半的沟壑，行进过程中主体车架的起伏幅度被悬架结构大幅抵消，能够为上层搭载的精密传感设备提供相对平稳的运行环境，避免颠簸导致的检测数据偏差或设备损坏。
